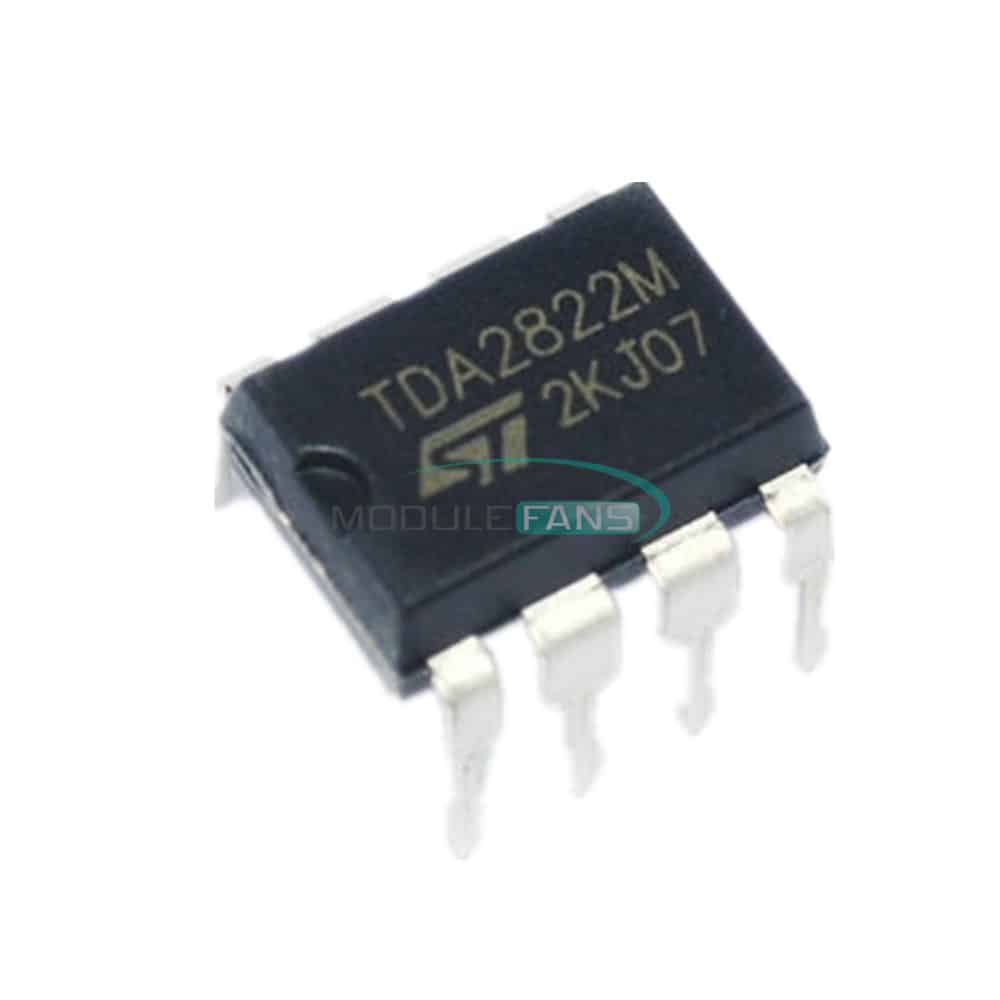

🔊 TDA2822 | مضخم صوت ستيريو / Bridge – جودة عالية بجهد منخفض للأجهزة المحمولة (إصدار 2026)
🔍 TDA2822: مضخم الصوت المثالي للأجهزة المحمولة والهواة
تعتبر شريحة TDA2822 من إنتاج شركة UTC (Unisonic Technologies) واحدة من أشهر مضخمات الصوت منخفضة الجهد في العالم. صُممت هذه الشريحة في عبوة DIP-8 أو SOP-8 لتكون مضخم استيريو مزدوج القناة بقدرة منخفضة ولكن بجودة صوت عالية، وهي مثالية للأجهزة التي تعمل بالبطاريات مثل مشغلات الكاسيت المحمولة، أجهزة الراديو، سماعات البلوتوث الصغيرة، ومشاريع الهواة الإلكترونية.
ما يميز TDA2822 هو نطاق الجهد الواسع من 1.8V إلى 12V، مما يسمح بتشغيلها مباشرة من بطاريتين AA (3V) أو بطارية ليثيوم 3.7V أو منفذ USB 5V. كما توفر مرونة كاملة في الاستخدام: يمكن تهيئتها كـ مضخم ستيريو بقدرة 0.4 واط لكل قناة (على 4Ω عند 6V) أو كـ مضخم Bridge أحادي بقدرة 1.35 واط (على 4Ω عند 6V) عن طريق تغيير بسيط في التوصيلات. هذا يجعلها الخيار الأول للتصميمات الصغيرة حيث المساحة والطاقة هما عاملان حاسمان.
💡 من واقع الخبرة (Human Expertise Mode): في الجوكر للالكترونيات، نرى العديد من الهواة والمهندسين يستخدمون TDA2822 لبناء مضخمات صغيرة للهواتف، أجهزة الراديو المحمولة، وحتى مشاريع Arduino. أحد العملاء أخبرنا أنه استخدمها لتحويل سماعات كمبيوتر قديمة إلى نظام صوت محمول يعمل ببطارية 9V، وكانت النتيجة “صوتاً واضحاً ونقياً” مع استهلاك طاقة منخفض جداً. هذه القصة تعكس مرونة وقوة هذه الشريحة الصغيرة.
✨ أبرز مزايا TDA2822 الأصلية
جهد تشغيل واسع 1.8V-12V
مناسب للبطاريات ومنافذ USB
وضعي Stereo / Bridge
مرونة كاملة في الاستخدام
0.4W لكل قناة (Stereo)
قدرة كافية للأجهزة المحمولة
1.35W Bridge (مونو)
قوة أعلى لمكبر صوت واحد
تشويه منخفض (0.5%)
صوت نقي للموسيقى والكلام
عبوة DIP-8/SOP-8
سهلة التركيب للهواة والمحترفين
⚙️ المواصفات الفنية الكاملة (من داتا شيت TDA2822)
| المعلمة | القيمة / الشرط | الوحدة |
|---|---|---|
| جهد التشغيل (VCC) | 1.8 – 12 | V |
| تيار الهدوء (Icc, VIN=0) | 9 (نموذجي) | mA |
| القدرة الخرجية (Stereo, DIP-8) | 0.4 (VCC=6V, RL=4Ω, THD=10%) | W |
| 0.65 (VCC=6V, RL=4Ω, THD=10%) نموذجي | W | |
| 0.11 (VCC=3V, RL=4Ω, THD=10%) | W | |
| القدرة الخرجية (Bridge, DIP-8) | 0.9 (VCC=6V, RL=4Ω, THD=10%) | W |
| 1.35 (VCC=6V, RL=4Ω, THD=10%) نموذجي | W | |
| 0.35 (VCC=3V, RL=4Ω, THD=10%) | W | |
| التشويه التوافقي (THD) | 0.5% (Stereo, RL=8Ω, Pout=0.2W) | % |
| الكسب (Closed Loop Gain) | 40dB (Stereo) / 40dB (Bridge) | dB |
| نسبة رفض التموج (Ripple Rejection) | 24-30 dB (f=100Hz, C3=100µF) | dB |
| جهد ضوضاء الخرج (eN) | 0.5 – 2.0 mV | mV |
| ممانعة الدخل (RIN) | 100 | kΩ |
| عبوة (Package) | DIP-8 / SOP-8 | — |
🔌 دليل توزيع الأطراف – DIP-8 / SOP-8
TDA2822 (DIP-8)
1 INPUT 1
2 NF 1
3 OUTPUT 1
4 GND
5 OUTPUT 2
6 VCC
7 NF 2
8 INPUT 2
الأطراف: 1=مدخل 1، 2=تغذية راجعة 1، 3=خرج 1، 4=أرضي، 5=خرج 2، 6=جهد التغذية، 7=تغذية راجعة 2، 8=مدخل 2.
| الطرف | الاسم | الوظيفة | 1 | IN1 | مدخل القناة الأولى (غير عاكس) | 2 | NF1 | تغذية راجعة سالبة للقناة الأولى (مكثف إلى GND) | 3 | OUT1 | خرج القناة الأولى (مكثف فصل) | 4 | GND | أرضي الدائرة | 5 | OUT2 | خرج القناة الثانية (مكثف فصل) | 6 | VCC | جهد التغذية (1.8-12V) | 7 | NF2 | تغذية راجعة سالبة للقناة الثانية (مكثف إلى GND) | 8 | IN2 | مدخل القناة الثانية (غير عاكس) |
|---|
📐 دوائر التطبيق النموذجية (Stereo و Bridge)
Stereo Mode:
+VCC (pin6) ──┬── 100µF ──┬── 0.1µF ── GND
│ │
└───────────┘
AUDIO L ── 1µF ── pin1
pin2 ── 22µF ── GND
pin3 ──┬── 100µF ──┬── Speaker L (4-8Ω) ── GND
└── 0.1µF ───┘
AUDIO R ── 1µF ── pin8
pin7 ── 22µF ── GND
pin5 ──┬── 100µF ──┬── Speaker R (4-8Ω) ── GND
└── 0.1µF ───┘
pin4 ────────────────────── GND
Bridge Mode (Mono):
+VCC (pin6) ──┬── 100µF ──┬── 0.1µF ── GND
│ │
└───────────┘
AUDIO IN ── 1µF ── pin1
pin2 ── 22µF ── GND
pin8 ──── GND (or connect to pin1 via resistor for gain)
pin7 ── 22µF ── GND
pin3 ──┬── 100µF ──┬── Speaker (4-8Ω) ──┬── pin5
└── 0.1µF ───┘
pin4 ────────────────────── GND
🔹 الدائرة أعلاه توضح التطبيقات النموذجية. الكسب الافتراضي = 40dB. في وضع Bridge، يتم توصيل السماعة بين OUT1 و OUT2 مباشرة للحصول على ضعف الجهد.
🎛️ وضعي التشغيل: Stereo (استيريو) و Bridge (جسر)
تتميز شريحة TDA2822 بمرونة فائقة تسمح باستخدامها في وضعين مختلفين:
- وضع Stereo (استيريو): هو الوضع الأساسي حيث تعمل كل قناة بشكل مستقل. يوفر قدرة تصل إلى 0.4 واط لكل قناة على حمل 4Ω عند جهد 6V. مثالي لمشغلات الكاسيت، أجهزة الراديو المحمولة، وسماعات الكمبيوتر الصغيرة. يتم توصيل كل سماعة بمخرج القناة الخاصة بها عبر مكثف فصل.
- وضع Bridge (جسر): يتم فيه استخدام القناتين معاً لتشكيل مضخم أحادي بقدرة مضاعفة (حوالي 1.35 واط على 4Ω). في هذا الوضع، تعمل القناة الأولى كـ non-inverting والثانية كـ inverting، مما يضاعف جهد الخرج وبالتالي تزيد القدرة إلى حوالي 4 أضعاف قدرة القناة الواحدة. مناسب لتشغيل مكبر صوت واحد بقوة أعلى في التطبيقات الصغيرة.
يمكن التحويل بين الوضعين بسهولة عن طريق تغيير التوصيلات الخارجية دون الحاجة إلى تعديل الدائرة الأساسية بشكل جذري.
📱 أين تجد TDA2822؟ التطبيقات الحقيقية
📻 أجهزة راديو صغيرة
🔊 سماعات بلوتوث محمولة
💻 مكبرات صوت USB للكمبيوتر
🛠️ مشاريع Arduino وهواة
🎧 مضخمات سماعات رأس
📺 ألعاب إلكترونية
🔌 أجهزة إنذار صوتية
بفضل استهلاكها المنخفض للطاقة وحجمها الصغير، تستخدم TDA2822 على نطاق واسع في الأجهزة التي تعمل بالبطاريات حيث تعتبر كفاءة الطاقة عاملًا حاسمًا. كما أنها شائعة في مشاريع الهواة بسبب سهولة استخدامها وتوفر مكوناتها.
📊 مقارنة TDA2822 مع مضخمات الصوت الشهيرة
| الموديل | النوع | القدرة (W) | جهد التشغيل | مميزات خاصة |
|---|---|---|---|---|
| TDA2822 | ستيريو / Bridge | 0.4W×2 / 1.35W | 1.8-12V | منخفض الجهد، استهلاك منخفض، DIP-8 |
| MIX2018A | مونو D/F | 5W | 2.5-5.5V | كفاءة 90%، مناعة FM |
| TDA2003 | مونو | 10W | 8-18V | سيارات، حماية |
| TDA7266 | ستيريو | 2×7W | 3.5-18V | Bridge, Mute & Standby |
| TDA1517P | ستيريو | 2×6W | 6-18V | كسب ثابت 20dB |
🔄 بدائل متاحة في الجوكر للالكترونيات
📚 مصادر تقنية موثوقة – داتا شيت TDA2822 وروابط dofollow
جميع الروابط أعلاه موثوقة وتحتوي على معلومات تقنية دقيقة حول TDA2822 وقطع إلكترونية أخرى. ننصح بتحميل الداتا شيت قبل التصميم.
🚚 سياسة الشحن – الجوكر للالكترونيات
- ✅ يتم الشحن بعد يوم عمل واحد من تأكيد الطلب.
- ✅ مدة الاستلام من 24 إلى 48 ساعة من تاريخ الشحن الفعلي (داخل مصر).
- ✅ تغليف ESD-Safe لحماية الشرائح الحساسة.
- ✅ إرسال رقم تتبع عبر واتساب أو البريد الإلكتروني فور الشحن.
ضمان الجودة: استبدال فوري لأي عيب مصنعي خلال 14 يومًا.
📋 سياسة الاسترجاع | 🔒 سياسة الخصوصية
🛠️ نصائح من فنيين خبراء لتحقيق أقصى أداء من TDA2822
- اختيار مكثفات الفصل: استخدم 100µF إلكتروليت مع 0.1µF سيراميك قريب من طرف 6 لتجنب التذبذب.
- مكثفات الـ NF: قيمة 22µF بين طرفي NF (2 و7) والأرضي تحدد استجابة الترددات المنخفضة. زيادة القيمة تحسن الباس.
- مكثفات الخرج: في وضع Stereo، استخدم 100µF إلى 470µF حسب مقاومة السماعة. قيمة أكبر تحسن استجابة الترددات المنخفضة.
- وضع Bridge: عند استخدام Bridge، لا تنسَ توصيل طرف NF2 (7) بالأرضي عبر مكثف 22µF، وتوصيل المدخل الثاني (pin8) بالأرضي.
- تجنب الأحمال المنخفضة جداً: الحد الأدنى الموصى به 4Ω؛ استخدام 2Ω قد يؤدي إلى ارتفاع التيار وزيادة التشويه.
🔧 هذه النصائح مستخلصة من تجارب فنيين محترفين وتضمن تشغيلاً مستقراً وطويل الأمد لـ TDA2822.
💡 قصص من الواقع: كيف غيّر TDA2822 تجربة المستخدمين
“كان لدي مشغل كاسيت قديم يعمل ببطاريتين AA. استبدلت مضخم الصوت التالف بـ TDA2822 من الجوكر، وعاد الصوت قوياً ونقياً. استهلاك الطاقة منخفض جداً، والبطاريات تدوم طويلاً.” – أحمد م. (هواة)
“صنعت مضخماً صغيراً للهاتف باستخدام TDA2822 في وضع Bridge. يعمل ببطارية 9V ويقدم صوتاً عالياً ونظيفاً. أنصح به لمحبي الصوت المحمول.” – سامي ر. (مهندس إلكترونيات)
“استخدمت TDA2822 في مشروع Arduino لتشغيل تنبيهات صوتية. الدائرة بسيطة جداً، والصوت واضح. شكراً الجوكر على توفير القطعة الأصلية.” – محمد خ. (طالب هندسة)
