🔥 TDA7388 | مضخم صوت 4×41W Quad Bridge – قوة خارقة لأنظمة السيارات المتطورة (إصدار 2026)
🔍 TDA7388: أقوى مضخم 4 قنوات Bridge لأنظمة الصوت الفاخرة

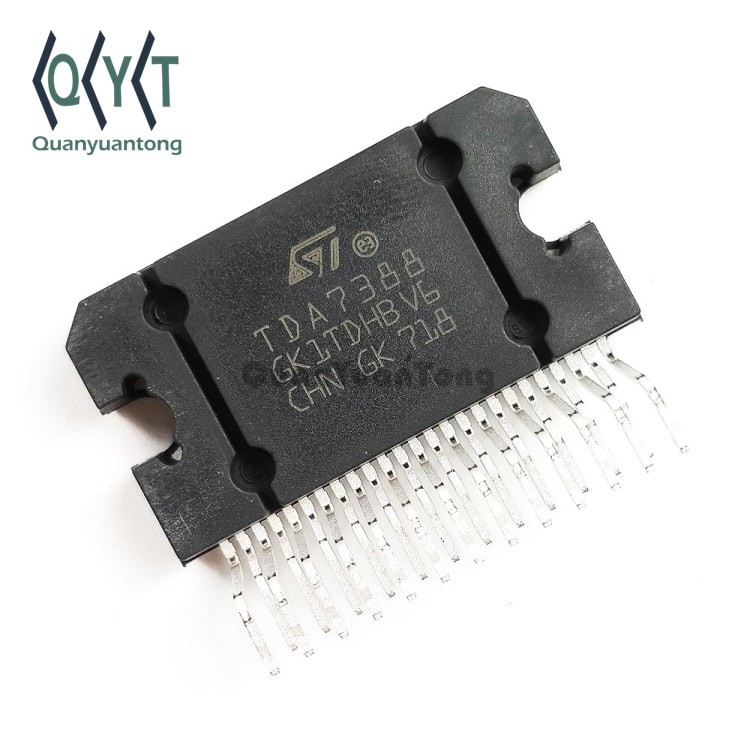

تعتبر شريحة TDA7388 من إنتاج STMicroelectronics واحدة من أكثر مضخمات الصوت تطوراً في فئة الـ Quad Bridge. صُممت خصيصاً لتطبيقات راديو السيارات عالية الجودة، حيث توفر 4 قنوات مستقلة بقدرة 41 واط كحد أقصى (أو 25 واط مستمرة على 4Ω عند 14.4V) في تكوين Bridge (جسر) دون الحاجة لمكثفات Bootstrap أو شبكات تعويض خارجية. هذا يجعلها الحل الأمثل لأنظمة الصوت الأمامية/الخلفية وأجهزة الصوت المتطورة التي تتطلب نقاءً صوتياً عالياً وموثوقية استثنائية.
ما يميز TDA7388 هو بنية الخرج المكملة بالكامل (fully complementary PNP/NPN) التي تسمح بجهد خرج يصل إلى rails مع كفاءة عالية. كما تضم دوائر حماية متكاملة ضد قصر الدائرة، الحمل الاندفاعي، الحرارة الزائدة (مع حد ناعم)، وعكس البطارية. بالإضافة إلى ميزتي ST‑BY (الاستعداد) و Mute (كتم الصوت) المتوافقتين مع CMOS، مما يسمح بالتحكم الرقمي المباشر من معالجات الصوت.
💡 من واقع الخبرة (Human Expertise Mode): في الجوكر للالكترونيات، نرى فنيين ومهندسين يستخدمون TDA7388 لتحديث أنظمة الصوت في السيارات الحديثة وبناء أنظمة 4 قنوات بقدرة 4×25W (RMS) أو 4×41W كحد أقصى. أحد العملاء أخبرنا أنه استخدمها في سيارة SUV لتحويل النظام إلى 4 قنوات مع مكبرات صوت عالية الجودة، وكانت النتيجة “صوتاً محيطياً مذهلاً مع حماية متكاملة لا تشوبها شائبة”. هذه التجربة تعكس قوة وموثوقية هذه الشريحة.
✨ أبرز مزايا TDA7388 الأصلية
4×41W Bridge (max)
4×25W RMS على 4Ω عند 14.4V
حماية متكاملة
قصر الدائرة (GND, VS, load), حمل اندفاعي, حرارة زائدة, عكس البطارية, ESD
لا حاجة لمكثفات Bootstrap
تصميم موفر للمساحة والتكلفة
كسب داخلي ثابت 26dB
بدون مكونات خارجية لضبط الكسب
ST‑BY / Mute متوافقة مع CMOS
تحكم رقمي مباشر، استهلاك ST‑BY < 50µA
تشويه منخفض جداً (0.04%)
صوت Hi‑Fi نقي للموسيقى والكلام
⚙️ المواصفات الفنية الكاملة (من داتا شيت TDA7388)
| المعلمة | القيمة / الشرط | الوحدة |
|---|---|---|
| جهد التشغيل (VCC) – 8-18V, peak 50V | 8 – 18 / 50 peak | V |
| جهد التشغيل القصوى | 18 (مستمر) / 50 (لحظي) | |
| القدرة الخرجية (Bridge, RL=4Ω, THD=10%, VS=14.4V) | 22 – 26 (نموذجي 25) | W |
| أقصى قدرة خرجية (saturated square wave) | 38 – 41 | W |
| التشويه التوافقي (THD, Po=4W) | 0.04 – 0.15 | % |
| الكسب (Gv) | 25 – 27 | dB |
| تيار الهدوء (Iq, RL=∞) | 120 – 190 – 350 | mA |
| تيار الاستعداد (ISB, ST‑BY) | 50 | µA |
| نسبة رفض التموج (SVR, f=100Hz, Vr=1Vrms) | 50 – 65 | dB |
| ممانعة الدخل (RI) | 70 – 100 | kΩ |
| فصل القنوات (CT, f=1kHz) | 60 – 70 | dB |
| جهد ضوضاء الخرج (eNO, A‑weighted) | 50 – 70 | µV |
| المقاومة الحرارية (Rth j‑case) | 1 | °C/W |
| العبوة (Package) | Flexiwatt 25 (25 أطراف) | — |
🔌 دليل توزيع الأطراف – Flexiwatt 25
TDA7388 (Flexiwatt 25)
1 OUT1 14 IN2-
2 OUT1 15 IN2+
3 GND 16 IN1-
4 OUT2 17 IN1+
5 OUT2 18 S-GND
6 VCC 19 SVR
7 OUT3 20 MUTE
8 OUT3 21 ST‑BY
9 OUT4 22 IN3-
10 OUT4 23 IN3+
11 GND 24 IN4-
12 IN4+ 25 IN4+
13 IN4-
الأطراف الرئيسية: 1-2 (خرج 1), 4-5 (خرج 2), 6 (VCC), 7-8 (خرج 3), 9-10 (خرج 4), 3,11 (GND), 16-17 (مدخل 1), 14-15 (مدخل 2), 22-23 (مدخل 3), 12-13 (مدخل 4), 18 (S-GND), 19 (SVR), 20 (MUTE), 21 (ST‑BY).
| الطرف | الاسم | الوظيفة |
|---|---|---|
| 1,2 | OUT1 | خرج القناة 1 (Bridge) |
| 4,5 | OUT2 | خرج القناة 2 (Bridge) |
| 6 | VCC | جهد التغذية (8-18V) |
| 7,8 | OUT3 | خرج القناة 3 (Bridge) |
| 9,10 | OUT4 | خرج القناة 4 (Bridge) |
| 3,11 | GND | أرضي القدرة (Power Ground) |
| 16,17 | IN1 | مدخل القناة 1 (غير عاكس / عاكس) |
| 14,15 | IN2 | مدخل القناة 2 |
| 22,23 | IN3 | مدخل القناة 3 |
| 12,13 | IN4 | مدخل القناة 4 |
| 18 | S-GND | أرضي الإشارة (Signal Ground) |
| 19 | SVR | مكثف رفض التموج |
| 20 | MUTE | كتم الصوت (CMOS) |
| 21 | ST‑BY | وضع الاستعداد (CMOS) |
📐 دائرة التطبيق النموذجية (4 قنوات Bridge)
+Vs (pin6) ──┬── 2200µF ──┬── 0.1µF ── GND
│ │
└───────────┘
AUDIO 1 L ── 0.1µF ──┬── pin17 (IN1+)
└── pin16 (IN1-) ── GND
AUDIO 1 R ── 0.1µF ──┬── pin15 (IN2+)
└── pin14 (IN2-) ── GND
AUDIO 2 L ── 0.1µF ──┬── pin23 (IN3+)
└── pin22 (IN3-) ── GND
AUDIO 2 R ── 0.1µF ──┬── pin25 (IN4+)
└── pin24 (IN4-) ── GND
OUT1 (pin1,2) ──┬── Speaker L (4Ω) ──┬── GND
OUT2 (pin4,5) ──┬── Speaker R (4Ω) ──┬── GND
OUT3 (pin7,8) ──┬── Speaker RL (4Ω) ──┬── GND
OUT4 (pin9,10) ──┬── Speaker RR (4Ω) ──┬── GND
SVR (pin19) ── 10µF ── S-GND
MUTE (pin20) ── 1µF ── S-GND, with 10kΩ to +5V for play
ST‑BY (pin21) ── 100nF ── S-GND, with 10kΩ to +5V for ON
🔹 الدائرة أعلاه توضح التطبيق النموذجي لـ 4 قنوات Bridge (4×25W). يتم توصيل كل زوج من الأطراف (OUTx) مباشرة بالسماعة دون مكثف خرج. مكثفات SVR و MUTE/ST‑BY ضرورية لتشغيل هادئ.
📱 أين تجد TDA7388؟ التطبيقات الحقيقية
🔊 مضخمات 4 قنوات للسيارات الفاخرة
🎛️ أنظمة مسرح منزلي صغيرة (Bridge)
🛻 تحديث أنظمة الصوت في الشاحنات والحافلات
🏠 مضخمات متعددة الغرف (4 مناطق)
🎵 مشاريع DIY للصوت المحيطي
📢 أنظمة تعزيز الصوت (PA) في السيارات
بفضل قدرتها العالية وحمايتها المتكاملة، تستخدم TDA7388 على نطاق واسع في أنظمة الصوت الأصلية (OEM) للسيارات الفاخرة، وكذلك في مشاريع التحديث المنزلية التي تتطلب 4 قنوات بنقاء صوتي عالٍ.
📊 مقارنة TDA7388 مع مضخمات الصوت الشهيرة
| الموديل | النوع | القدرة (W) | جهد التشغيل | مميزات خاصة |
|---|---|---|---|---|
| TDA7388 | Quad Bridge | 4×41W (max) / 4×25W RMS | 8-18V | حماية متكاملة، ST‑BY, Mute, لا Bootstrap, كسب ثابت 26dB |
| TDA7377 | Quad / Bridge | 2×30W / 4×6W | 8-18V | قدرة أقل، مرونة في التكوين |
| TDA7266 | Stereo / Bridge | 2×7W / 1×14W | 3.5-18V | حجم صغير، Mute/Standby |
| TDA2030 | Mono | 14W | ±6-18V | جودة Hi‑Fi، حماية SOA |
| TDA2005 | Bridge / Stereo | 20W / 2×10W | 8-18V | حماية، عبوة أصغر |
🔄 بدائل متاحة في الجوكر للالكترونيات
📚 مصادر تقنية موثوقة – داتا شيت TDA7388 وروابط dofollow
جميع الروابط أعلاه موثوقة وتحتوي على معلومات تقنية دقيقة حول TDA7388 وقطع إلكترونية أخرى. ننصح بتحميل الداتا شيت قبل التصميم.
🚚 سياسة الشحن – الجوكر للالكترونيات
- ✅ يتم الشحن بعد يوم عمل واحد من تأكيد الطلب.
- ✅ مدة الاستلام من 24 إلى 48 ساعة من تاريخ الشحن الفعلي (داخل مصر).
- ✅ تغليف ESD-Safe لحماية الشرائح الحساسة.
- ✅ إرسال رقم تتبع عبر واتساب أو البريد الإلكتروني فور الشحن.
ضمان الجودة: استبدال فوري لأي عيب مصنعي خلال 14 يومًا.
📋 سياسة الاسترجاع | 🔒 سياسة الخصوصية
🛠️ نصائح من فنيين خبراء لتحقيق أقصى أداء من TDA7388
- توصيل الأرضي (Grounding): افصل أرضي الإشارة (pin18) عن أرضي القدرة (pin3,11) على PCB، واجمعهما عند نقطة واحدة قرب مكثف التغذية لتجنب الحلقات الأرضية.
- مكثفات SVR و MUTE/ST‑BY: استخدم 10µF لـ SVR (pin19) لتحسين رفض التموج. بالنسبة لـ MUTE و ST‑BY، استخدم مكثف 1µF و 100nF مع مقاومة 10kΩ لتفعيلهما بسلاسة ومنع الضوضاء.
- تجنب الأحمال المنخفضة جداً: الحد الأدنى الموصى به 4Ω لكل قناة Bridge. استخدام 2Ω قد يؤدي إلى ارتفاع التيار وزيادة التشويه.
- تبريد الشريحة: رغم أن المقاومة الحرارية منخفضة (1°C/W)، يجب استخدام مبدد حراري مناسب (Rth ≤ 2°C/W) لتشغيل طويل الأمد بقدرة قصوى، خاصة في السيارات.
- مكثفات الإدخال: استخدم 0.1µF للحصول على قطع تردد سفلي 16Hz، وهو مناسب لمعظم التطبيقات. زيادة القيمة تحسن الباس ولكن تزيد وقت البدء.
🔧 هذه النصائح مستخلصة من تجارب فنيين محترفين وتضمن تشغيلاً مستقراً وطويل الأمد لـ TDA7388.
💡 قصص من الواقع: كيف غيّر TDA7388 تجربة المستخدمين
“كان راديو السيارة الأصلي يمتلك 4 سماعات بقدرة منخفضة. استخدمت TDA7388 مع مصدر طاقة 14.4V وأربع سماعات 4Ω عالية الجودة. النتيجة كانت صوتاً محيطياً مذهلاً مع نقاء استثنائي. خاصية Mute و ST‑BY تعملان بسلاسة مع نظام السيارة.” – أحمد ر. (مهندس صوت)
“صنعت مضخماً 4 قنوات باستخدام TDA7388 لتشغيل سماعات محيطية في غرفة المعيشة. الدائرة بسيطة جداً، والصوت قوي ونظيف. الحماية من قصر الدائرة أنقذتني عند خطأ في التوصيل.” – سامي م. (هواة إلكترونيات)
“نستخدم TDA7388 بشكل يومي في الورشة لصيانة أجهزة الصوت الأصلية (OEM) للسيارات الفاخرة. الشريحة متينة، تتحمل ظروف التشغيل القاسية، والحماية من الحمل الاندفاعي (Load Dump) أنقذتنا عدة مرات.” – خالد ع. (صاحب ورشة)
