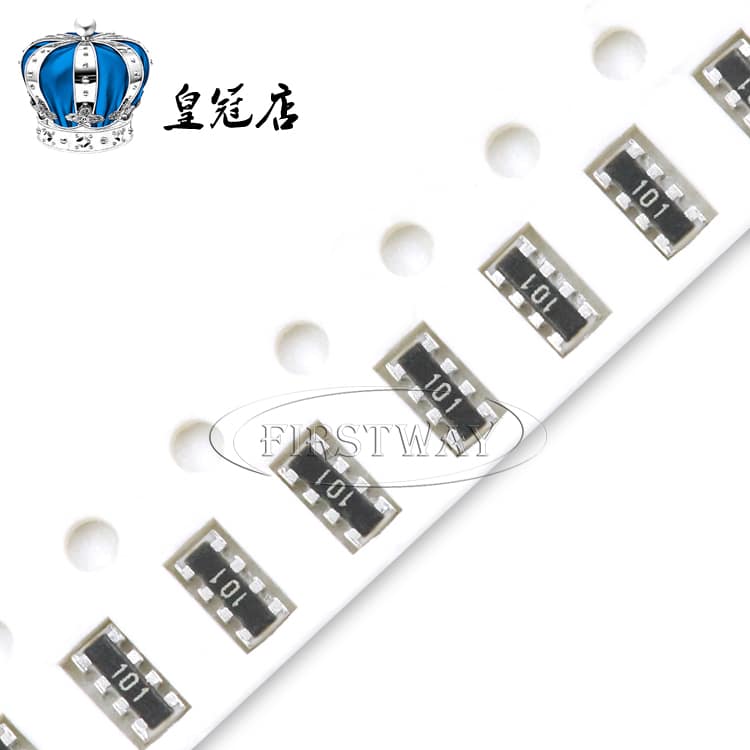

🔰 مقاومه رباعيه 101 (100Ω) – الحل المتكامل للتيارات العالية والتطبيقات القوية
من خبرتنا في إصلاح أجهزة الريسيفر ولوحات التحكم الصناعية في مصر، نعرف أن بعض التطبيقات تحتاج إلى تيار أعلى مما توفره مقاومه رباعيه 101 التقليدية مثل مقاومة رباعية 470 أو مقاومة رباعية 330. هنا يأتي دور مقاومه رباعيه 101 التي توفر أربع مقاومات بقيمة 100 أوم لكل منها، مما يسمح بمرور تيار يصل إلى 50 مللي أمبير نظرياً (35mA عملياً). هذه الشبكة الرباعية (حزمة DIP-8) مصممة للتطبيقات التي تحتاج إلى إضاءة LED فائقة السطوع، أو تحديد التيار لقواعد الترانزستورات، أو كمقاومات تحميل (load resistors) في دوائر الصوت البسيطة. الجوكر للالكترونيات يستورد هذا المنتج الأصلي مباشرة، ويوفر توصيل سريع لجميع محافظات مصر خلال 24-48 ساعة. هذا الدليل الاحترافي يشرح كل ما تريد معرفته عن مقاومه رباعيه 101.
⚙️ المواصفات التفصيلية لمقاومه رباعيه 101 (100Ω)
📌 دليل الأطراف (Pinout) لمقاومه رباعيه 101 – معزولة كاملة
الشبكة المعزولة توفر لكل مقاومة طرفين منفصلين. الترقيم من الدبوس 1 إلى 8 (انظر العلامة أو النقطة على الجسم).
| الدبوس (Pin) | الزوج | الوظيفة التفصيلية |
|---|---|---|
| 1 | المقاومة R1 | الطرف الأول لمقاومة 100Ω |
| 2 | المقاومة R1 | الطرف الثاني لمقاومة 100Ω |
| 3 | المقاومة R2 | الطرف الأول لمقاومة 100Ω |
| 4 | المقاومة R2 | الطرف الثاني لمقاومة 100Ω |
| 5 | المقاومة R3 | الطرف الأول لمقاومة 100Ω |
| 6 | المقاومة R3 | الطرف الثاني لمقاومة 100Ω |
| 7 | المقاومة R4 | الطرف الأول لمقاومة 100Ω |
| 8 | المقاومة R4 | الطرف الثاني لمقاومة 100Ω |
🔌 دوائر تطبيقية عملية باستخدام مقاومه رباعيه 101 (تيار عالي)
Vcc (5V) —[100Ω]— LED أبيض (VF≈3.2V) — GND
التيار = (5-3.2)/100 = 18mA → إضاءة ممتازة وقوية جداً.
// 2- مقاومة قاعدة (Base resistor) لـ 4 ترانزستورات 2N3904 في منطقة التشبع
Vcontrol (5V) —[100Ω]— قاعدة الترانزستور (Ib ≈ (5-0.7)/100 = 43mA)
هذا يضمن تشبع الترانزستور لتيار مجمع يصل إلى 500mA.
- محدد تيار لمبات LED فائقة السطوع: استخدام مقاومه رباعيه 101 يعطي تيار 18mA مع ليد أبيض من 5V (أو 30mA مع ليد أحمر VF=2V). هذا يجعلها مثالية للوحات الإعلان والمؤشرات الخارجية في مصر حيث تحتاج إلى إضاءة قوية تحت أشعة الشمس المباشرة.
- مقاومات قاعدة للترانزستورات (Base Resistors): عند قيادة ترانزستورات مثل 2N3904، قيمة 100Ω تعطي تيار قاعدة يصل إلى 40mA مما يضمن تشبعاً عميقاً مناسباً للتيارات العالية (حتى 600mA مع ترانزستورات مناسبة). هذا مفيد جداً في دوائر التبديل الصناعية.
- مقاومة تحميل (Load Resistor) للمراحل النهائية: في دوائر الصوت البسيطة أو مولدات الإشارات، تستخدم 100Ω كمقاومة خرج أو حمل تجريبي للتيارات المتوسطة.
- شبكة إنهاء (Termination Resistor) لحافلات البيانات سريعة التبديل: في بعض حافلات LVDS أو CAN، تستخدم قيم من 100Ω إلى 120Ω لإنهاء الخط – وهذه مقاومه رباعيه 101 تصلح تماماً لتطبيقات إنهاء 4 أزواج تفاضلية في آن واحد.
🛡️ حماية وتشخيص مقاومه رباعيه 101 في التطبيقات العملية
- التحكم بالتيار: لا تتجاوز 35-40mA لكل مقاومة بشكل مستمر. استخدام 100Ω مع 12V (تيار 120mA مع ليد أحمر) سيحرقها فوراً.
- التبريد السلبي: عند تشغيلها بـ 35mA، القدرة = 0.122 واط، وهي أقل من 0.25 واط، فلا حاجة لتبريد إضافي.
- الفحص بالأوميتر: قس بين الأطراف (1-2، 3-4، 5-6، 7-8) – يجب أن تكون القيمة 95Ω إلى 105Ω (ضمن ±5%).
- اختبار العزل: بين أي طرف من مجموعة وأي طرف من مجموعة أخرى يجب أن تكون قراءة “مفتوح” (أكبر من 100 ميجا أوم).
- اللحام: استخدم حرارة 330°C لمدة أقل من 4 ثوانٍ لكل طرف؛ لأن الحرارة الزائدة تؤدي إلى تشقق الغلاف البلاستيكي.
📺 الأجهزة والتطبيقات التي تستخدم مقاومه رباعيه 101 (خبرة مصرية)
| الجهاز / التطبيق | ماركات / أمثلة | الدور |
|---|---|---|
| أجهزة الريسيفر عالية الوضوح (HD) | Strong، Octagon، Dreambox | تستخدم في دوائر إضاءة اللوحة الأمامية شديدة السطوع وقيادة المرحلات الصغيرة (تيار ~30mA). |
| لوحات تطوير الأردوينو والمشاريع الروبوتية | Arduino Mega، ESP32، مشاريع سيارات التحكم عن بعد | كشبكة مؤشرات LED موفرة للمساحة، أو مقاومات سحب قوية (pull-up عالية التيار). |
| شاشات LED العملاقة (P10 ، P5) | وحدات عرض داخلية وخارجية | كمقاومات تحميل لطبقات القيادة (constant current sink). |
| مشاريع إنترنت الأشياء (IoT) الموفرة للطاقة | ESP8266، Arduino Nano | نادراً لـ 100Ω (تستهلك طاقة) لكن قد تستخدم في مؤشرات التنبيه القوية. |
⚠️ أعطال مقاومه رباعيه 101 – قصص من ورش الصيانة في مصر
| العطل/العرَض | السبب المحتمل | طريقة التشخيص | الحل الميداني |
|---|---|---|---|
| المقاومة مفتوحة (لا تيار) | تيار زائد جداً (أكثر من 50mA) أو تماس مباشر على 12V بدون حساب. | قياس مقاومة الطرفين (مفتوح). | استبدال الشبكة بالكامل – لا يمكن إصلاح فردي. |
| الشبكة ساخنة جداً | التيار قريب من حد القدرة (45mA مثلاً) أو تهوية سيئة. | قياس التيار المار، قياس درجة الحرارة بواسطة الثرمومتر الحراري. | تقليل التيار أو إضافة فتحات تبريد للعلبة. |
| قيمة مقاومة غير صحيحة (مثلاً 47Ω أو 150Ω) | خلط بالحزمة أثناء التصنيع أو تلف جزئي. | قياس جميع المقاومات الأربع ومقارنتها مع الرمز “101”. | استبدال فوري تحت ضمان الجوكر للالكترونيات. |
| تذبذب في الإشارة أو وميض الليدات | لحام بارد أو تشقق داخلي بسبب الإجهاد الحراري. | تحريك الأطراف برفق أثناء القياس بالملتيميتر. | إعادة لحام الأطراف أو استبدال الشبكة. |
🔄 مقارنة مقاومه رباعيه 101 مع باقي عائلة المقاومات الرباعية – دليل الاختيار
في الجوكر للالكترونيات نقدم مجموعة كاملة من المقاومات الرباعية لتلبية كل الاحتياجات. إذا كنت تحتاج إلى مقاومة منخفضة تيار عالٍ، فإن مقاومه رباعيه 101 (100Ω) هي الخيار الأمثل. لكن لو أردت تياراً أقل مثلاً لإضاءة ليد عادية (6-9mA) فـ مقاومة رباعية 330 (330Ω) أو مقاومة رباعية 470 (470Ω) أكثر شيوعاً واقتصادية في الطاقة بينما مقاومه رباعيه 102 (1kΩ) توفر تياراً 5mA من 5V، وتستخدم للسحب القياسي. أما إذا كنت تتعامل مع دوائر CMOS حساسة جداً واستهلاك طاقة منخفض، فيفضل مقاومة رباعية 103 (10kΩ) التي تتيح تياراً 0.5mA فقط. كل هذه المنتجات مصنعة بنفس الجودة وتتوفر في قسم القطع الإلكترونية الرئيسي. خلاصة: اختر مقاومه رباعيه 101 عندما تحتاج إلى أعلى تيار مسموح (30-40mA) أو مقاومة منخفضة لتقسيم جهد أو إنهاء خطوط نقل البيانات (100Ω بالضبط).
📖 قاموس مصطلحات مقاومه رباعيه 101
- مقاومه رباعيه 101
- شبكة فيها 4 مقاومات مستقلة قيمة كل منها 100 أوم، مع رمز 101 (10×10¹).
- Resistor Array
- حزمة متكاملة تحتوي عدة مقاومات لتوفير المساحة وتقليل عدد المكونات.
- Isolated Network
- شبكة كل مقاومة لها طرفان خاصان بها (8 دبابيس)، عكس المشترك (bussed).
- Base Resistor
- مقاومة توضع في قاعدة الترانزستور للتحكم في تيار التشبع، وقيمتها 100Ω شائعة لترانزستورات قدرة متوسطة.
- Load Resistor
- مقاومة توصل على خرج الدائرة كمحاكاة للحمل، مثل 100Ω لاختبار مكبرات الصوت.
- Termination Resistor
- مقاومة تنهي كابل نقل البيانات لتقليل الانعكاسات، وغالباً 100Ω في أنظمة LVDS و CAN.
- Power Rating
- أقصى قدرة حرارية يمكن تبديدها دون تلف (0.25 واط لهذه الحزمة).
❓ 20 سؤالاً شائعاً حول مقاومه رباعيه 101 (100Ω)
1. ما معنى الرمز “101” المطبوع على الحزمة؟
الرقم 101 يعني 10 متبوعاً بـ 1 صفر = 100 أوم حسب النظام الرقمي (EIA-96 دارجة).
2. كم تيار يمكن سحبه بأمان من مقاومة واحدة 100Ω 0.25W؟
نظرياً √(0.25/100) = 50mA، لكن عملياً نوصي بـ 35-40mA كحد أقصى مستمر للحفاظ على عمر طويل.
3. هل يمكن استخدام مقاومه رباعيه 101 مع ليد 12V؟
نعم إذا كان الليد VF=2V (أحمر) فالتيار = (12-2)/100 = 100mA – هذا سيدمرها فوراً، لذلك تستخدم فقط مع ليدات تمتلك جهداً عالياً (مثل 9V أو مقاومات إضافية).
4. ما الفرق بين 101 و 102 و 103؟
101 = 100Ω، 102 = 1000Ω (1k)، 103 = 10000Ω (10k). كلها تختلف في قيمة المقاومة وبالتالي التيار.
5. متى أختار مقاومه رباعيه 101 بدلاً من 470؟
عندما تحتاج تياراً أعلى بمقدار 3-4 أضعاف، مثلاً في لوحات LED الخارجية أو تحميل الترانزستورات عالية التيار.
6. هل تصلح هذه الشبكة لإنهاء حافلة CAN (120Ω)؟
تقترب القيمة 100Ω من 120Ω، قد تصلح في بعض البيئات غير الحرجة، لكن يفضل 120Ω للتوافق التام.
7. كيف أختبر الشبكة باستخدام الملتيميتر العادي؟
اضبطه على نطاق 200Ω أو 2kΩ، وقس بين الأطراف (1-2), (3-4), (5-6), (7-8) – يجب أن تكون القيمة 95-105Ω.
8. هل يمكن استخدام مقاومه رباعيه 101 كمقسم جهد؟
نعم، باستخدام مقاومتين بنفس القيمة نحصل على نصف جهد الدخل، مثال من 5V تحصل على 2.5V بتيار 25mA.
9. ما هي أقصى درجة حرارة يمكن أن تتحملها؟
-55°C إلى +125°C للتخزين، والتشغيل العادي حتى 85°C دون تخفيض القدرة، وما فوقها تخفيض معدل 10mW لكل درجة مئوية.
10. كيف ألحمها بدون إتلاف العازل البلاستيكي؟
استخدم حرارة لحام 330-350°C لمدة لا تتجاوز 3-4 ثوانٍ لكل طرف، واستخدم ملقطاً حراريًا لتشتيت الحرارة.
11. ما هي التطبيقات التي تحتاج إلى قيمة 100Ω تحديداً؟
إنهاء حافلات USB (90Ω تقريباً)، شبكات تحميل مصادر الطاقة، مقاومات قاعدة لـ BJT بقدرة متوسطة، ضبط بهتان شاشات 7-segment.
12. هل يوجد بديل SMD لهذه الشبكة؟
نعم، مصفوفات SMD بحزمة 1206 أو 0805 ×4، لكن منتجنا DIP للتركيب التقليدي عبر الفتحات.
13. هل يمكن استخدام مقاومتين على التوازي بدلاً من 50Ω؟
نعم، بتوصيل الطرفين 1 و 2 مع 3 و 4 بالتوازي تحصل على 50Ω/0.5W، ولكن تأكد من التسامح.
14. كيف أعرف الطرف رقم 1 في الحزمة؟
عادة توجد علامة نقطة أو شريط بارز على الجانب الأيسر من الحزمة بجوار الدبوس رقم 1.
15. هل تؤثر الرطوبة على قيمتها في البيئة المصرية الساحلية؟
طبقة الطلاء العازلة مقاومة للرطوبة، لكن التخزين طويل الأمد في بيئة رطبة قد يؤدي إلى تغير طفيف (أقل من 1%).
16. ما هو الضمان على مقاومه رباعيه 101؟
ضمان استبدال في حالة وجود عيب صناعي وفق سياسة الاسترجاع لمدة 14 يوماً.
17. كيف أطلب كمية كبيرة لأغراض تعليمية؟
تواصل معنا عبر واتساب 01288929498 لتوفير عروض الكميات.
18. ما هو زمن التوصيل لمحافظة الأقصر أو أسوان؟
نشحن بعد يوم عمل، ويصل الطلب خلال 24-48 ساعة إلى جميع محافظات مصر بما فيها الأقصر وأسوان.
19. هل يمكن استخدام هذه المقاومة مع متحكمات 3.3V مثل ESP32؟
نعم، مع ليد أبيض 3.3V – 3.2V = 0.1V لايكفي، بدلاً من ذلك استخدم تيار قاعدة صغير أو استخدم ليد أحمر.
20. كيف يمكن حساب التيار الفعلي في التطبيق؟
باستخدام قانون أوم I = (Vcc – Vdrop) / 100Ω. مثلاً LED أبيض من 5V: I = (5-3.2)/100 = 18mA.
