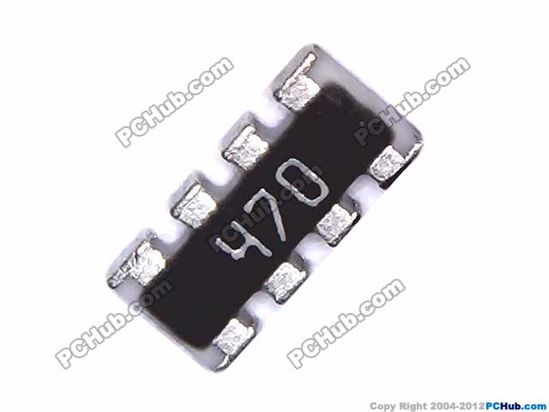

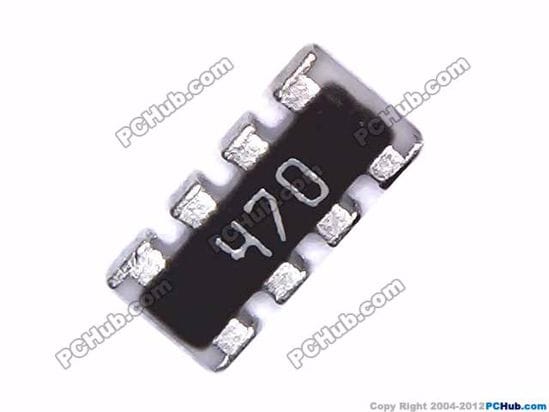

مقاومة رباعية 470
2,00 EGP
الوصف
📑 فهرس المحتويات
🔰 مقاومة رباعية 470 – الشبكة الرباعية التي ستغير طريقة تصميمك الإلكتروني
من خبرتنا في إصلاح أجهزة الريسيفر ولوحات التحكم في مصر، ندرك أن استخدام مقاومة رباعية 470 منفصلة يشغل مساحة كبيرة ويزيد وقت التركيب. لهذا السبب نقدم لك مقاومة رباعية 470 – حزمة واحدة تحتوي على أربع مقاومات بقيمة 470 أوم لكل منها. هذه المقاومة الرباعية 470 تأتي بحزمة DIP-8 بنمط معزول (isolated) بقدرة 0.25 واط لكل مقاومة وتسامح ±5%. الجوكر للالكترونيات يستورد هذا المنتج الأصلي مباشرة، ويوفر توصيل لجميع محافظات مصر خلال 24-48 ساعة. في هذا الدليل الاحترافي، سنشرح كل ما يخص هذه المقاومة الرباعية الرائعة.
⚙️ المواصفات التقنية الدقيقة لمقاومة رباعية 470
📌 دليل الأطراف (Pinout) الخاص بالمقاومة الرباعية 470
الحزمة DIP-8 المعزولة (isolated) تعني أن كل مقاومة لها طرفان منفصلان، والترقيم كالتالي:
| الدبوس (Pin) | التوصيف (الدائرة) | الوظيفة |
|---|---|---|
| 1 | R1 – A | الطرف الأول للمقاومة الأولى 470Ω |
| 2 | R1 – B | الطرف الثاني للمقاومة الأولى |
| 3 | R2 – A | الطرف الأول للمقاومة الثانية |
| 4 | R2 – B | الطرف الثاني للمقاومة الثانية |
| 5 | R3 – A | الطرف الأول للمقاومة الثالثة |
| 6 | R3 – B | الطرف الثاني للمقاومة الثالثة |
| 7 | R4 – A | الطرف الأول للمقاومة الرابعة |
| 8 | R4 – B | الطرف الثاني للمقاومة الرابعة |
ملاحظة: في النوع ذي الطرف المشترك (bussed) يتغير الترقيم، لكن النوع المتوفر لدينا هو المعزول الأكثر شيوعاً.
🔌 تكوينات التوصيل – دوائر عملية باستخدام مقاومة رباعية 470
Vcc (5V) —-/\/\/\—- (470Ω) —- SDA/SCL
تستخدم هذه المقاومة الرباعية 470 لرفع الخطوط الأربعة المختلفة إلى 5V.
// 2- تحديد تيار 4 لمبات LED (مؤشرات أمامية)
Vcc (3.3V أو 5V) — (مقاومة 470Ω) — LED — GND
تيار ≈ (5-2)/470 ≈ 6.4mA، مناسب لواجهات الريسيفر.
- كمقاومات رفع (Pull-Up): نربط طرف A (دبوس 1,3,5,7) بـ Vcc والأطراف B (2,4,6,8) بخطوط الإشارة. تستخدم بكثرة في لوحات الأردوينو والرسيفرات.
- كمقاومات تحديد تيار ليدات (Current Limit): كل مقاومة على التوالي مع ليد أحمر أو أخضر. قيمة 470Ω تعطي إضاءة مريحة للوحات الأمامية.
- تقسيم الجهد: يمكن تشكيل مقسم جهد باستخدام مقاومتين من الشبكة (مثلاً R1 و R2 متسلسلتين).
🛡️ كيفية حماية وتشخيص المقاومة الرباعية 470
- تجنب القدرة الزائدة: التيار المستمر يجب ألا يتجاوز 23 مللي أمبير. إذا توقعنا تيار أعلى، يجب اختيار مقاومة بقدرة أعلى أو استخدام مقاومات منفصلة.
- الاختبار باستخدام الأوميتر: قم بقياس المقاومة بين كل طرفي مقاومة (1-2، 3-4، …)؛ يجب أن تكون القيمة بين 446Ω و 494Ω (ضمن التسامح 5%).
- مقاومة العزل: بين المقاومات المختلفة يجب أن تكون أعلى من 100 ميجا أوم (قراءة مفتوح).
- اللحام الاحترافي: استخدم حرارة لا تتجاوز 340°C ولمدة أقل من 5 ثوانٍ لكل طرف لتجنب تشقق المواد.
📺 أجهزة حقيقية تستخدم مقاومة رباعية 470 (من تجاربنا في مصر)
| الجهاز/التطبيق | ماركات وأمثلة | دور المقاومة الرباعية 470 |
|---|---|---|
| أجهزة الريسيفر (ستالايت) | Strong, Humax, Dreambox | تحديد تيار لمبات LED الأمامية وإشارات الـ status. |
| لوحات الأردوينو و Arduino Shields | UNO, Mega, Ethernet Shield | شبكات سحب (pull-up) لحافلات SPI و I2C لمقاومة 470Ω. |
| شاشات LCD و LED tv | Samsung, LG | في دوائر الأزرار والمفاتيح والمؤشرات الضوئية. |
| أجهزة قياس إلكترونية | مقاييس الحرارة، أجهزة اختبار | كمقاومات مرجعية في مقسمات الجهد. |
⚠️ أشهر أعطال مقاومة رباعية 470 وطرق علاجها من ورش الصيانة
| العطل | السبب المحتمل | التشخيص السريع | الحل |
|---|---|---|---|
| مقاومة مفتوحة (قراءة لا نهاية) | تيار زائد (أكثر من 30mA) أدى إلى انقطاع الفيلم الكربوني. | قياس الأوميتر على الأطراف المعنية (1-2 مثلاً). | استبدال الحزمة بالكامل (لا يمكن إصلاح مقاومة مفردة). |
| قراءة غير مستقرة / تتذبذب | لحام بارد أو شرخ في القالب. | فحص اللحام بالمجهر، هز الأطراف أثناء القياس. | إعادة اللحام أو استبدال الشبكة إذا كان الشخ دقيقاً. |
| احتراق أو تغير لون الحزمة | قدرة زائدة جداً (قصر في الحمل أو جهد عالي). | ملاحظة اسوداد على البلاستيك، رائحة احتراق. | معاينة الدائرة ومعرفة سبب القصر، ثم استبدال الشبكة. |
| مقاومة خاطئة (مثلاً 150Ω بدلاً من 470) | خلط حزم أثناء التركيب أو عيب مصنعي. | قياس شامل لكل المقاومات الأربعة. | استبدال فوري بضمان الجوكر للالكترونيات. |
🔄 البدائل المناسبة ومقارنة مع القيم الأخرى
إذا كانت قيمة 470Ω لا تناسب تطبيقك، نوصي بالاطلاع على بقية عائلة المقاومات الرباعية المتوفرة في الجوكر للالكترونيات: مثلاً مقاومة رباعية 330 توفر تياراً أعلى لإضاءة أقوى لليدات، بينما مقاومة رباعية 103 (10kΩ) مثالية لمقاومات السحب (pull-up) في دوائر CMOS. وإذا كنت بحاجة إلى قيم أصغر مثل 100Ω أو 1kΩ، ننصح بمراجعة مقاومه رباعيه 101 و مقاومه رباعيه 102. جميعها متوفرة بنفس الجودة والحزمة DIP-8.
📖 قاموس مصطلحات المقاومة الرباعية 470
- مقاومة رباعية 470
- شبكة (Array) تضم 4 مقاومات ثابتة قيمة كل منها 470 أوم، في حزمة واحدة.
- Isolated Resistor Network
- نوع من شبكات المقاومات حيث تكون كل مقاومة مستقلة تماماً (دبوسان لكل مقاومة).
- Bussed Network
- نوع آخر حيث تشترك جميع المقاومات في طرف مشترك (غالباً أرضي).
- Pull-up Resistor
- مقاومة توصل بين خط الإشارة ومصدر الجهد لضمان مستوى منطقي عالٍ في حالة عدم وجود قائد.
- Power Rating
- أقصى قدرة حرارية يمكن أن تتحملها المقاومة دون تلف (هنا 0.25 واط).
- TCR (Temperature Coefficient)
- معدل تغير المقاومة مع درجة الحرارة، 100 ppm/°C يعني تغير 0.01% لكل درجة مئوية.
- DIP-8
- حزمة ذات صفين من الأطراف (8 دبابيس) مخصصة للتركيب عبر الفتحات.
❓ 20 سؤالاً شائعاً حول مقاومة رباعية 470
1. ما معنى “رباعية” في هذه مقاومة رباعية 470؟
تعني أن الحزمة تحتوي على 4 مقاومات منفصلة كهربائياً.
2. هل يمكن استخدامها بدلاً من 4 مقاومات 470Ω منفصلة؟
نعم، توفر نفس الوظيفة مع توفير مساحة ووقت لحام.
3. ما أقصى جهد يمكن وضعه على المقاومة الواحدة؟
نحو 200 فولت DC، ولكن القدرة (0.25 واط) تحد من التيار أولاً.
4. كيف أحسب أقصى تيار آمن؟
I_max = sqrt(P/R) = sqrt(0.25/470) ≈ 23 مللي أمبير. يفضل العمل بأقل من 20mA.
5. هل ال مقاومة الرباعية 470 مناسبة لدوائر 12 فولت؟
نعم، لكن التيار سيكون (12-2)/470 ≈ 21mA إذا كانت LED، قريب من الحد الأقصى، يفضل رفع المقاومة.
6. ما الفرق بين النوع المعزول وbussed؟
المعزول (هذا المنتج) كل مقاومة طرفان منفصلان؛ bussed: طرف مشترك واحد وباقي الأطراف لكل مقاومة.
7. هل يمكن استخدام هذه مقاومة رباعية 470 كمقسم جهد؟
نعم، باستخدام مقاومتين من الشبكة على التوالي، مع أخذ الخرج من نقطة الوصل.
8. ماذا يعني الرمز “471” المطبوع على الحزمة؟
471 يعني 47 × 10¹ = 470 أوم (نظام الترميز الرقمي).
9. ما هي أبعاد الحزمة المناسبة للـ PCB؟
المسافة بين الصفوف 7.62 مم، pitch 2.54 مم قياسي.
10. كيف يمكن اختبار الحزمة بسرعة قبل التركيب؟
باستخدام الأوميتر: قياس بين طرفي كل مقاومة (1-2، 3-4، 5-6، 7-8) يجب أن تعطي 470Ω ±5%.
11. هل يوجد بديل SMD لهذه الشبكة؟
نعم، متوفرة بمصفوفات SMD مثل 4×470Ω بحزمة SOIC-8، لكن غير متوفرة حالياً.
12. كم تبلغ درجة حرارة التشغيل القصوى؟
125 درجة مئوية، مع تخفيض القدرة بشكل كبير فوق 70°C.
13. هل تؤثر الرطوبة على قيمتها؟
الطبقة الخارجية مقاومة للرطوبة نسبياً، ولكن التخزين الجيد يُفضل.
14. ماذا أفعل إذا احترقت إحدى المقاومات الأربع؟
يجب استبدال الحزمة بالكامل لأنه لا يمكن فصل المقاومة التالفة.
15. هل يمكن طلب هذه المقاومة بكميات كبيرة؟
نعم، تواصل معنا عبر واتساب 01288929498 لتجهيز عروض الجملة.
16. ما هو زمن التوصيل لمحافظات مصر؟
نشحن بعد يوم عمل، وصول خلال 24-48 ساعة لجميع المحافظات.
17. هل هناك ضمان على المنتج؟
نعم ضمان استبدال في حالة وجود عيب صناعي وفق سياسة الاسترجاع.
18. كيف يمكنني الحصول على الدعم الفني؟
عبر واتساب 01288929498 أو البريد الإلكتروني.
19. هل المقاومة الرباعية 470 مناسبة للمبتدئين؟
نعم جداً، سهلة اللحام وتستخدم في غالبية المشاريع التعليمية.
20. ما هي أفضل قيمة لسحب (pull-up) على 3.3V؟
غالباً 4.7kΩ – 10kΩ، لكن 470Ω تعطي تيار سحب عالي (≈7mA) قد لا يكون ضرورياً. ننصح باستخدام 10kΩ لهذا الغرض.
🚚 سياسة الشحن والتوصيل في مصر
نحن في الجوكر للالكترونيات نحرص على وصول منتجك إليك بأسرع وقت. يتم شحن مقاومة رباعية 470 بعد يوم عمل من تأكيد الطلب، ويتم الاستلام خلال 24-48 ساعة لجميع محافظات الجمهورية: القاهرة، الإسكندرية، الجيزة، المنيا، الأقصر، بورسعيد، الإسماعيلية، البحيرة، الشرقية، دمياط، سوهاج، أسوان وغيرها. نتعاقد مع شركات شحن معتمدة لضمان خدمة سريعة وآمنة.
