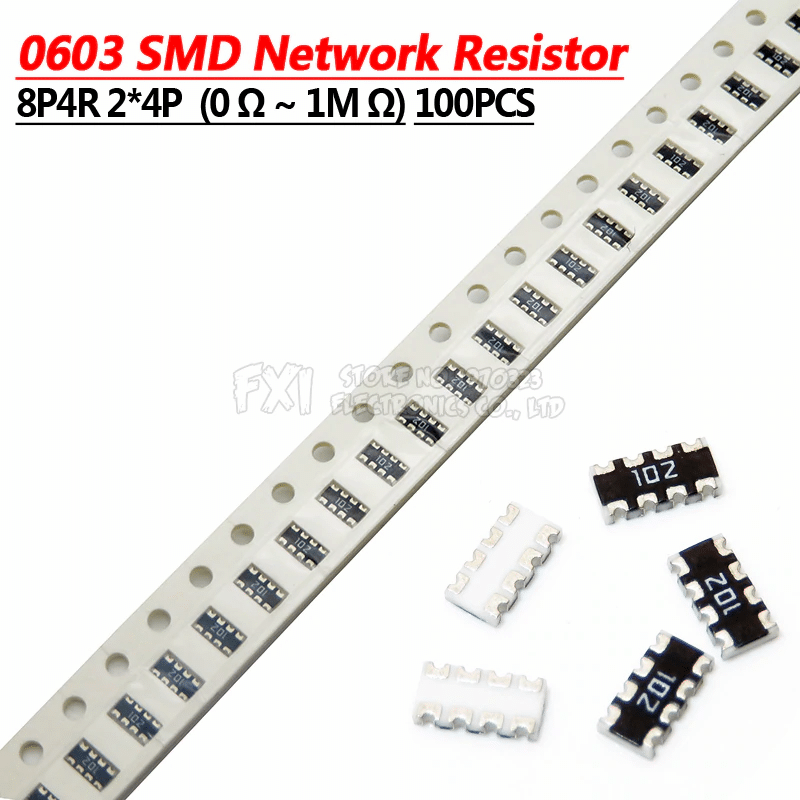

🔰 مقاومه رباعيه 102 (1kΩ) – الشبكة الرباعية متوسطة التيار والمثالية لمعظم التطبيقات
من خبرتنا في إصلاح أجهزة الريسيفر ولوحات الأردوينو في مصر، نجد أن مقاومه رباعيه 102 هي الأكثر استخداماً في دوائر السحب (pull-up/pull-down) وتحديد التيار المتوسط. لهذا السبب نقدم مقاومه رباعيه 102 – حزمة DIP-8 تحتوي على أربع مقاومات بقيمة 1000 أوم (1kΩ) لكل منها، قدرة 0.25 واط، وتسامح ±5%. نحن في الجوكر للالكترونيات نستورد هذا المنتج الأصلي مباشرة، ونوفر توصيل سريع لجميع محافظات مصر خلال 24-48 ساعة. هذا الدليل الشامل يشرح كل ما تحتاج معرفته عن مقاومه رباعيه 102.
⚙️ المواصفات الدقيقة لمقاومه رباعيه 102 (1kΩ)
📌 دليل الأطراف (Pinout) لمقاومه رباعيه 102 – نمط معزول
الشبكة معزولة (isolated)، أي كل مقاومة لها طرفان منفصلان. الترقيم من الدبوس 1 إلى 8 (يوجد علامة نقطة أو شريط لتحديد الدبوس 1).
| الدبوس (Pin) | الزوج | الوظيفة |
|---|---|---|
| 1 | المقاومة R1 | الطرف الأول لمقاومة 1kΩ |
| 2 | المقاومة R1 | الطرف الثاني لمقاومة 1kΩ |
| 3 | المقاومة R2 | الطرف الأول لمقاومة 1kΩ |
| 4 | المقاومة R2 | الطرف الثاني لمقاومة 1kΩ |
| 5 | المقاومة R3 | الطرف الأول لمقاومة 1kΩ |
| 6 | المقاومة R3 | الطرف الثاني لمقاومة 1kΩ |
| 7 | المقاومة R4 | الطرف الأول لمقاومة 1kΩ |
| 8 | المقاومة R4 | الطرف الثاني لمقاومة 1kΩ |
🔌 تكوينات التوصيل العملية لمقاومه رباعيه 102
Vcc (5V) —-/\/\/\—- (1kΩ) —- SDA
Vcc (5V) —-/\/\/\—- (1kΩ) —- SCL
التيار = 5V / 1000Ω = 5mA (ممتاز لحافلات قصيرة)
// 2- كمقاومات سحب للأسفل (Pull-down) لمدخلات الأزرار
دبوس الإدخال —/\/\/\—- (1kΩ) —- GND
زر توصيل بين الإدخال و Vcc (عند الضغط، يتجاوز المقاومة)
- مقاومات سحب (Pull-up/Pull-down) عامة: قيمة 1kΩ تعطي تيار سحب 5mA عند 5V، وهي مناسبة لمعظم تطبيقات TTL و CMOS وتحميل الحافلات القصيرة. تستخدم بكثرة في مقاومه رباعيه 102 مع أردوينو و Raspberry Pi.
- تحديد تيار ليدات LED: مع ليد أحمر (VF≈2V) من 5V: I = (5-2)/1000 = 3mA، إضاءة خافتة. مع ليد أخضر (2.2V) التيار 2.8mA، مناسب لمؤشرات الطاقة في لوحات الريسيفر حيث لا تحتاج إلى إضاءة قوية.
- مقسم جهد بتيار متوسط: استخدام مقاومتين 1kΩ على التوالي يعطي نصف جهد الدخل مع تيار حوالي 2.5mA عند 5V، مناسب لقراءة حساسات تماثلية.
- مقاومة قاعدة (Base resistor) للترانزستورات الصغيرة: مثلاً باستخدام 2N3904، تيار القاعدة = (5-0.7)/1000 = 4.3mA، يكفي لتشغيل الترانزستور في منطقة التشبع لتيارات مجمع تصل إلى 100mA تقريباً.
- فلتر RC بسيط: مع مكثف 10µF، تشكل مقاومة 1kΩ مرشح تمرير منخفض بتردد قطع ≈ 16Hz، مناسبة لإزالة التموج من إشارات التحكم.
🛡️ نصائح حماية وتشخيص مقاومه رباعيه 102
- التحكم بالتيار: التيار العملي لا يتجاوز 12mA لضمان عمر طويل (القدرة ستكون 0.144W).
- اختبار الشبكة: قياس الأوميتر بين الأطراف (1-2)، (3-4)، (5-6)، (7-8) – يجب أن تكون 950Ω – 1050Ω.
- اختبار العزل: بين أي مقاومة وأخرى يجب أن تكون قراءة مفتوح (لانهاية).
- اللحام الاحترافي: حرارة لا تزيد عن 340°C، مدة أقل من 4 ثوانٍ لكل طرف. تجنب إجهاد الأطراف.
- البيئات الرطبة: يفضل طلاء PCB بالورنيش العازل لحماية الشبكة من الرطوبة في المناطق الساحلية في مصر.
📺 أمثلة حقيقية لأجهزة تستخدم مقاومه رباعيه 102 (تجارب ورش مصرية)
| الجهاز / التطبيق | الماركات / الأمثلة | دور 1kΩ | |
|---|---|---|---|
| أجهزة الريسيفر (ستالايت وكابل) | Strong, Humax, Dreambox, Octagon | كشبكة سحب (pull-up) لحافلة I2C بين التونر ووحدة المعالجة، ومقاومات تحديد تيار لمؤشرات LED الخافتة. | |
| لوحات الأردوينو و Arduino Shields | Arduino UNO, Mega, Ethernet Shield | تستخدم كشبكة pull-up لمفاتيح المصفوفات (keypad matrix) ومقاومات سحب لمدخلات SPI. | |
| شاشات LCD و LED تلفزيونات | Samsung, LG, TCL | في دوائر الإعدادات (OSD) ومفاتيح التحكم الأمامية. | |
| وحدات التحكم الصناعية PLC | Siemens, Delta | مقاومات سحب لمداخل optocoupler بجهد 24V (تيار ≈ 24mA، يجب الحذر من القدرة). |
| العطل/العرَض | السبب المحتمل | التشخيص | الحل المجدي |
|---|---|---|---|
| مقاومة مفتوحة (قراءة لانهاية) | تيار زائد (أكثر من 20mA مستمر) بسبب دائرة قصر على الحمل، أو جهد عالٍ (مثل 24V مباشرة). | قياس الأوميتر بين أطراف كل مقاومة. | استبدال الشبكة بأكملها. لا يمكن إصلاح مقاومة مفردة. |
| قراءة غير مستقرة أو وشوشة | لحام بارد، أو تشقق داخلي نتيجة الإجهاد الحراري. | هز الأطراف برفق أثناء القياس بالأوميتر، فحص اللحام بالعدسة. | إعادة لحام الأطراف المتضررة، أو استبدال الشبكة. |
| انخفاض قيمة المقاومة (مثلاً 700Ω بدلاً من 1k) | تلف جزئي في العازل (تسرب بين الطبقات). | قياس المقاومة بين الطرفين ومقارنتها بالقيمة المسجلة. | استبدال الشبكة فوراً. |
| تغير لون الحزمة (اسوداد) | ارتفاع شديد في درجة الحرارة (تيار كبير أو جهد عالي). | فحص التيار المار في الدائرة، حساب القدرة. | تغيير الشبكة وتعديل الدائرة لتقليل التيار (مثلاً زيادة المقاومة). |
🔄 مقارنة مقاومه رباعيه 102 مع بقية العائلة – متى تختار كل قيمة؟
في الجوكر للالكترونيات نوفر طيفاً كاملاً من المقاومات الرباعية لتتناسب مع كل تطبيق. إذا كنت تبحث عن مقاومة للسحب العام، فإن مقاومه رباعيه 102 (1kΩ) تعطيك تياراً متوسطاً 5mA من 5V، بينما مقاومة رباعية 103 (10kΩ) تعطي تياراً 0.5mA فقط، مما يقلل استهلاك الطاقة لكنه أضعف في مقاومة الضوضاء. أما إذا أردت تياراً أعلى لإضاءة LED قوية فتفضل مقاومة رباعية 330 (تيار 9mA) أو مقاومه رباعيه 101 (100Ω) التي تصل إلى 30mA. وفي المقابل مقاومة رباعية 470 تعطي إضاءة أقل (~6mA). خلاصة: مقاومه رباعيه 102 هي الخيار المتوازن للاستخدامات اليومية (سحب بتيار معتدل، تحديد تيار خفيف لـ LED، وتقسيم الجهد). يمكنك مراجعة قسم القطع الإلكترونية الرئيسي لجميع هذه المنتجات.
📖 قاموس مصطلحات مقاومه رباعيه 102
- مقاومه رباعيه 102
- شبكة تحتوي على 4 مقاومات قيمة كل منها 1000 أوم (1 كيلو أوم)، ورمزها 102 (10 + 2 أصفار).
- Pull-up Resistor
- مقاومة تصل بين خط الإشارة ومصدر الجهد الموجب لضمان مستوى عالٍ عند عدم القيادة.
- Pull-down Resistor
- مقاومة تصل بين خط الإشارة والأرضي لضمان مستوى منخفض.
- Isolated Network
- شبكة مقاومة معزولة، لكل مقاومة طرفاها المستقلان (8 دبابيس).
- Bussed Network
- شبكة مشتركة الطرف (طرف مشترك واحد). منتجنا هو المعزول.
- Resistor Array
- حزمة متكاملة تحتوي عدة مقاومات، توفر المساحة وتقلل التكلفة.
- I2C Pull-up
- في حافلة I2C، يجب تزويد خطي SDA و SCL بمقاومات سحب، وغالباً تستخدم 1kΩ إلى 10kΩ.
- Power Rating
- أقصى قدرة كهربائية يمكن للمقاومة تبديدها (هنا 0.25 واط).
❓ 20 سؤالاً شائعاً حول مقاومه رباعيه 102 (1kΩ)
1. ما معنى “102” المطبوع على الحزمة؟
الرقم 102 يعني 10 × 10² = 1000 أوم = 1 كيلو أوم.
2. كم تيار يمكن سحبه بأمان من مقاومه رباعيه 102 على 5V؟
التيار = 5V/1000 = 5mA، وهو أقل بكثير من الحد الأقصى النظري 15.8mA، لذلك آمن تماماً.
3. هل يمكن استخدامها في دوائر 12V؟
نعم، التيار = 12/1000 = 12mA، القدرة = 0.144W (أقل من 0.25W)، جيد جداً.
4. ما الفرق بين 102 و 101 و 103؟
102=1kΩ, 101=100Ω, 103=10kΩ. تختلف في المقاومة وبالتالي التيار.
5. هل تصلح هذه المقاومة لتحديد تيار LED أبيض 5V؟
LED أبيض VF≈3.2V، التيار = (5-3.2)/1000 = 1.8mA، إضاءة خافتة جداً. يفضل استخدام 330Ω أو 220Ω.
6. كيف يمكن اختبار الشبكة بجهاز الملتيميتر؟
اضبطه على نطاق 2kΩ، قس بين الأطراف (1-2)، (3-4)، (5-6)، (7-8) – القيمة المقروءة 950-1050Ω.
7. هل مقاومه رباعيه 102 مناسبة لـ pull-up في I2C بسرعة 400kHz؟
نعم، 1kΩ يعطي قوة سحب جيدة للحافلات قصيرة الطول، ويساعد على تحقيق حافات سريعة.
8. ماذا يحدث إذا قمت بتوصيل 24V على مقاومه رباعيه 102؟
التيار = 24mA، القدرة = 0.576W > 0.25W، سترتفع حرارتها وقد تتلف.
9. ما الحد الأقصى لتيار النبضة (فترة قصيرة)؟
يمكن أن تتحمل نبضة تيار 30mA لمدة أقل من 1 ثانية، لكن لا ننصح بذلك.
10. كيف ألحم الشبكة دون إتلافها؟
استخدم حرارة 330-350°C، ومدة لحام لا تتجاوز 4 ثوانٍ لكل طرف. تجنب الضغط على الجسم.
11. هل يوجد بديل SMD لنفس القيمة وقدرة أعلى؟
نعم، مصفوفات SMD 4×1kΩ بقدرة 0.1W لكل مقاومة، لكن الحزمة أصغر.
12. ما هي القيمة الصحيحة لـ pull-up مع ESP32 (3.3V)؟
عادة 10kΩ، لكن 1kΩ تعمل أيضاً ولكن تيار سحب أكبر (3.3mA).
13. هل يمكن استخدام مقاومتين 1k على التوازي للحصول على 500Ω/0.5W؟
نعم، بتوصيل مقاومتين بالتوازي (ربط الأطراف معاً) تحصل على 500Ω وقدرة مزدوجة (0.5W).
14. هل تؤثر درجة الحرارة في القيمة؟
قليلاً، معامل TCR 100ppm/°C يعني تغير 0.1Ω لكل درجة مئوية، أي 10Ω لكل 100°C، غير ملحوظ.
15. كيف أعرف الطرف رقم 1 بدون داتاشيت؟
عادة علامة نقطة أو شريط مطبوع بالقرب من الدبوس رقم 1. في بعض الحززم تكون الزاوية مشطوفة قليلاً.
16. هل يمكن استخدامها كمقاومة سحب (pull-up) في دوائر الريسيفر القديمة 5V؟
نعم، 1kΩ مستخدمة في العديد من لوحات الريسيفر الصينية لتثبيت خطوط التحكم.
17. ما الضمان على هذا المنتج من الجوكر للالكترونيات؟
ضمان استبدال لمدة 14 يومًا في حالة وجود عيب صناعي حسب سياسة الاسترجاع.
18. كم تكلفة مقاومه رباعيه 102؟
سعر ممتاز، يرجى الاتصال بنا لمعرفة آخر الأسعار والعروض.
19. هل التوصيل يشمل مدينتي المنيا أو الأقصر؟
نعم، نشحن لكل محافظات مصر بما فيها المنيا والأقصر وأسوان خلال 24-48 ساعة.
20. كيف أطلب كميات كبيرة لهذه المقاومات؟
تواصل معنا عبر واتساب 01288929498 أو البريد الإلكتروني لتجهيز عروض الجملة.
