RT5047A
7,00 EGP
غير متوفر في المخزون
سنراسلك مرة واحدة عندما يصبح هذا المنتج متاحًا من جديد.
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
RT5047A ايسي البور المثالي لأجهزة الريسيفر – الدليل الكامل والحلول المضمونة
من خبرتنا في إصلاح أجهزة الريسيفر الرقمية بمصر، نعلم أن شريحة RT5047A تمثل القلب النابض لدائرة إدارة الطاقة في مئات الموديلات الحديثة. هذه الشريحة ليست مجرد منظم جهد عادي، بل هي نظام متكامل لإدارة الباور يضمن حماية المعالج الرئيسي ودوائر الـ LNB من التلف. عندما نتحدث عن ثبات الأداء في أجهزة مثل ستارسات وسترونج وبريفيكس، تكون RT5047A هي الحل المعتمد الذي نثق به في ورشتنا.
نحن في الجوكر للالكترونيات نضمن لك الحصول على شريحة RT5047A أصلية 100%، مستوردة مباشرة من مصدر موثوق. على عكس القطع المقلدة المنتشرة في السوق المصري، قطعنا تأتي مغلفة في عبوة مقاومة للكهرباء الساكنة ومختبرة قبل الشحن. سواء كنت فني صيانة محترف أو هاوي إلكترونيات، ستجد في هذا الدليل كل ما تحتاجه لتشخيص أعطال هذه الشريحة وتركيبها وتشغيلها بأعلى كفاءة.
نقدم توصيل لجميع محافظات مصر من الإسكندرية إلى أسوان، مع دعم فني متخصص عبر واتساب على مدار اليوم. لأننا نؤمن أن القطعة الأصلية تستحق شرحاً أصلياً، أعددنا هذا الدليل التقني الشامل الذي يغطي من توزيع الأطراف إلى مقارنات البدائل وحلول الأعطال الغامضة.

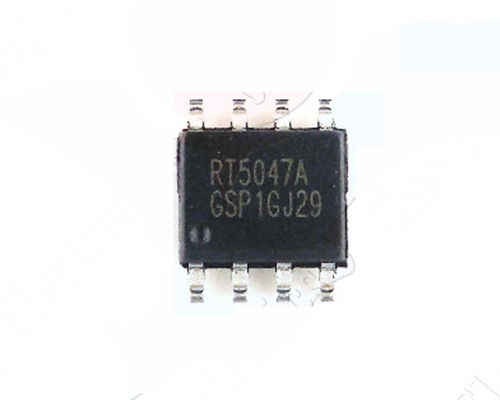

الوجه الأمامي للشريحة
العلامات التعريفية والدفعة
تغليف آمن ضد التفريغ الكهربائي
⚡ المواصفات الفنية الأساسية لـ RT5047A
🔌 معاملات الجهد والتيار
| جهد الدخل (VIN) | 12V – 15V (أقصى 18V مؤقت) |
| جهد الخرج LNB (VOUT1) | 13V / 18V (قابل للبرمجة) |
| جهد الخرج المنطقي (VOUT2) | 3.3V / 5V ثابت |
| تيار الخرج الأقصى LNB | 750mA (مع حماية Overcurrent) |
| التيار الهادئ (Quiescent) | 120µA فقط |
🌡️ المعايير الحرارية والفيزيائية
| نطاق الحرارة التشغيلي | -20°C إلى +85°C |
| المقاومة الحرارية (θJA) | 50°C/W |
| نوع العبوة | SOP-16 (Exposed Pad) |
| الأبعاد | 9.9mm x 3.9mm x 1.5mm |
| معيار الحماية | ESD 2kV HBM |
📊 مواصفات إضافية من واقع التجربة
| نسبة التشويه التوافقي (THD) | < 0.5% عند تحميل 500mA |
| نسبة رفض تموج الدخل (PSRR) | 65dB عند 100Hz – ثبات ممتاز |
| تردد التحويل الداخلي | 1.2MHz (لا يحتاج مكثف تعويض خارجي) |
| خاصية البدء الناعم (Soft Start) | مدمجة، زمن بدء ~2ms لحماية البوردة |
📍 دليل توزيع الأطراف Pinout لشريحة RT5047A
الشريحة بتصميم SOP-16، العلامة التعريفية (الدائرة الصغيرة) تحدد الطرف رقم 1. اتبع هذا الجدول لتجنب أخطاء اللحام الشائعة.
| رقم الطرف | الاسم | الوظيفة التفصيلية |
|---|---|---|
| 1 | VIN1 | دخل القدرة الرئيسي (12-15V)، يتصل بمصدر الباور بعد الفيوز مباشرة. |
| 2 | EN | تشغيل/إيقاف الشريحة (Active High)، يوصل بمقاومة Pull-Up للجهد المنطقي. |
| 3 | VOUT1_SENSE | مراقبة فولت الخرج LNB، مهم جداً لاستقرار الحلقة المغلقة. |
| 4 | GND | أرضي القدرة، يجب توصيله بمساحة نحاس كبيرة لتبديد الحرارة. |
| 5 | VOUT1 | خرج LNB الرئيسي (13/18V)، يحتاج مكثف تنعيم 100µF إليكتروليتي. |
| 6 | GND | أرضي الإشارة، يفصل عن أرضي القدرة في التصميمات الدقيقة. |
| 7 | VOUT2 | خرج الجهد المنطقي 3.3V أو 5V لتغذية المعالج الرئيسي. |
| 8 | FB2 | تغذية عكسية للخرج المنطقي، تحدد قيمة الجهد عبر مقاومة خارجية. |
| 9 | COMP | تعويض ترددي اختياري، في أغلب البوردات يترك بدون توصيل. |
| 10 | SS | مكثف البدء الناعم، القيمة النموذجية 10nF لزمن بدء 2ms. |
| 11 | POK | إشارة Power OK، تذهب HIGH عند استقرار الجهود، وتستخدم لتصفير المعالج. |
| 12 | GND | أرضي إضافي، يفضل لحامه مباشرة مع الأرضي الحراري Exposed Pad. |
| 13 | VIN2 | دخل ثانوي للمنظم المنطقي، غالباً يوصل مع VIN1 عبر مقاومة 0 أوم. |
| 14 | PGND | أرضي قدرة خرج LNB، يوصل بخط أرضي عريض منفصل لتقليل الضوضاء. |
| 15 | LX | طرف التبديل للمحول الداخلي، يتصل بملف خارجي ودايود شوتكي. |
| 16 | BST | مكثف Bootstrap لتغذية Gate الموسفت الداخلي، قيمته 0.1µF للسيراميك. |
⚠️ ملاحظة خبرة: الطرف 4 (GND) والطرف 12 والـ Exposed Pad السفلي يجب أن يكونوا متصلين تماماً بطبقة أرضي نحاسية كبيرة. معظم مشاكل الـ Ripple وارتفاع الحرارة الغامض سببها ضعف لحام الأرضي الحراري أسفل الشريحة.

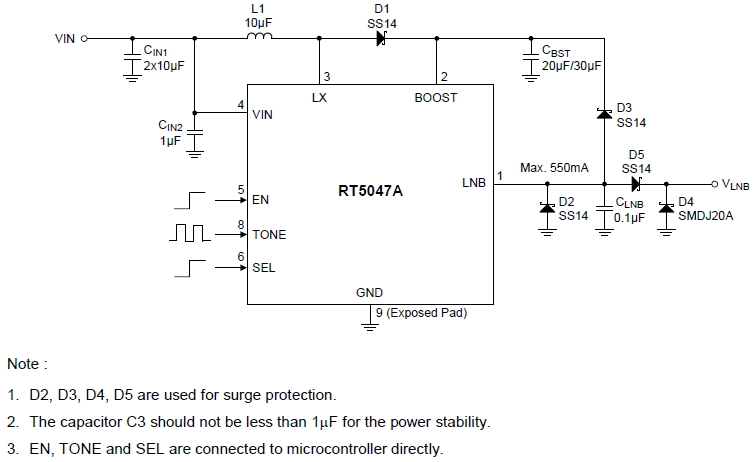

🛠️ تكوينات التوصيل ودوائر التطبيق العملية
1. التكوين القياسي (Standard Single LNB)
هذا هو التكوين الافتراضي في 95% من أجهزة الريسيفر. يوفر خرج LNB واحد مع إمكانية التبديل بين 13V/18V عبر إشارة Logic من المعالج.
VIN(12V) ----> [ VIN1(1), VIN2(13) ] RT5047A
[ VOUT1(5) ] ----> LNB_OUT (13/18V)
[ VOUT2(7) ] ----> 3.3V to CPU
[ EN(2) ] ----> 3.3V from CPU (ON)
[ POK(11) ] ----> CPU Reset Pin
GND(Heavy) --> [ GND(4,6,12), Exposed Pad ]
2. تكوين الجسر المزدوج (Dual Bridge Mode) – للحمل العالي
يستخدم في الأجهزة المزودة بهارد ديسك داخلي وتحتاج سحب تيار أعلى من 750mA. نادر لكنه موجود في بعض موديلات Dreambox والشبيهة.
متى تستخدمه؟ عندما تلاحظ أن جهد الـ LNB ينهار عند توصيل هارد ديسك USB مع تشغيل محرك الطبق. الحل هو استخدام مقاومة حس خارجية منخفضة (0.1 أوم) لزيادة حد التيار (مع الانتباه للحرارة).
3. تكوين الاستريو الرباعي والاستريو/الجسر المدمج
في هذا التكوين، يتم استخدام شريحتين منفصلتين لتغذية LNB مزدوج (Twin LNB) أو لتغذية البروسيسور بجهدين مختلفين بمعزل تام. التوصيلة تكون متماثلة لكن كل شريحة مستقلة تماماً. نستخدم هذا التكوين فقط عندما يكون هناك طلب تيار مفاجئ عالي جداً، لكن عملياً تكوين Single هو الكافي لمعظم تركيب الصيانة في مصر.
🛡️ أنظمة الحماية المتكاملة في RT5047A وكيفية تشخيصها
| نظام الحماية | كيف تعرف أنه اشتغل؟ | طريقة الإصلاح |
|---|---|---|
| الحماية من التيار الزائد (OCP) | جهد الخرج LNB يهبط تدريجياً حتى 0V، الجهاز يفصل تلقائيًا. عند القياس تجد خرج 0 فولت مع وجود دخل 12V سليم. | افصل حمل LNB وتحقق من عدم وجود شورت في كابل الطبق أو الوصلة. انتظر 30 ثانية حتى تعيد الشريحة التشغيل تلقائياً (Auto-Retry). |
| الحماية الحرارية (OTP) | درجة حرارة الشريحة تتجاوز 125°C، الدائرة تفصل تماماً. تلمس الشريحة تجدها ساخنة جداً مع عدم وجود أي جهد خرج. | تأكد من لحام الأرضي الحراري أسفل الشريحة. نظف المساحة النحاسية وأضف عجينة حرارية إذا كانت البوردة تستخدم Heatsink. انتظر حتى تبرد الشريحة تماماً (160°C إلى 140°C هيستيريسيس). |
| الحماية من انخفاض الجهد (UVLO) | الجهاز يعمل بشكل متقطع، أو يومض ثم يفصل. عند قياس الدخل تجده أقل من 10.5V. | افحص محول الباور الخارجي (أدابتور). معظم محولات الريسيفر المقلدة في مصر يضعف أداؤها بعد 6 أشهر. استبدل بمحول 12V/2A أصلي. |
| حماية الجهد الزائد (OVP) | عند ارتفاع جهد الخرج عن 20V، تفصل الشريحة فوراً. العرض: فصل تام للجهاز مع سماع صوت “تكة” خفيفة من الشريحة. | تلف دائرة التغذية العكسية (Feedback). افحص المقاومات حول الطرف 3 والطرف 8. قيمة المقاومة المفتوحة هي السبب بنسبة 90%. |
💡 نصيحة فني: إذا كانت الحماية تتفعل بشكل متكرر، لا تلحم شريحة جديدة فوراً. اختبر أولاً مكثفات الخرج (قصر أو تسريب) لأن الشريحة الأصلية تدمر نفسها دفاعاً عن البوردة.
📺 الأجهزة التي يُركَّب فيها RT5047A في السوق المصري
| نوع الجهاز | الماركات الشائعة | ملاحظة التوافق |
|---|---|---|
| ريسيفر عادي SD/HD | ستارسات، سترونج، بريفيكس، ترومان، فيجا، ميتا بوكس | تركيب مباشر، متوافق مع معظم البوردات التي تحمل علامة “U6” أو “U3” في مكان منظم الباور. |
| ريسيفر 4K / smart | Formuler، ZGemma، Octagon | يحتاج التأكد من جهد LNB المطلوب (بعضها 12V ثابت)، الشريحة تدعم ذلك عبر تعديل مقاومة FB. |
| أطباق متحركة (موتور) | موتور DiSEqC 1.2 / USALS | يجب استخدام مكثف 470µF على خرج LNB لتجنب هبوط الجهد أثناء حركة الموتور، ويوصى بتكوين Dual Mode إذا كان الموتور يسحب تيار عالي. |
| بوردات أندرويد TV | Amiko، HiSilicon based | تحتاج غالباً لـ 5V منطقي، تأكد من ضبط VOUT2 على القيمة الصحيحة. |
علماً بأن الشريحة تُركب أيضاً في بعض أجهزة استقبال الوايرلس والكاميرات التناظرية التي تحتاج مصدر 12V/3.3V مزدوج، لكن استخدامها الأوسع في مصر هو في ريسيفرات الستالايت.
🔧 الأعطال الشائعة في RT5047A وحلولها العملية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| الجهاز لا يعمل نهائياً (لمبة الاستاند باي مطفية) | تلف كامل في الشريحة أو قصر أرضي على خرج VOUT2 | قس مقاومة الخرج VOUT2 للأرضي (يجب ألا تقل عن 200 أوم). لو أقل، فهناك شورت في المعالج أو مكثف خرج. | افصل التغذية عن المعالج مؤقتاً واختبر الشريحة بدون تحميل. إذا عاد الجهد 3.3V، فالعيب في المعالج أو أحد المكثفات. |
| الريسيفر يعلق بعد فترة أو على قنوات HD | هبوط جهد LNB تحت التحميل بسبب ضعف المكثف الكيميائي على الخرج | قِس جهد LNB أثناء فتح قناة HD. إذا هبط من 18V إلى أقل من 16V، فالمكثف تالف. | استبدل مكثف خرج LNB (غالباً 100µF/25V) بآخر جديد Low ESR. لا تستخدم مكثف مستعمل. |
| صوت تكتكة أو صفير خفيف من البوردة | ملف LX غير مربوط جيداً أو قيمته تغيرت، أو دايود شوتكي تالف | افحص دايود SS14 المركب على ملف LX. لاحظ أي تسريب عكسي أو قصر. | استبدل الدايود وافحص الملف (غالباً 10µH) وتأكد من عدم وجود قطع في مسار النحاس أسفله. |
| ارتفاع حرارة الشريحة حتى في وضع الاستعداد | قصر في أحد المخارج يسبب سحب تيار عالي مستمر | افصل LNB وشغل الجهاز. إذا بقيت الحرارة مرتفعة، الخلل على خط VOUT2 أو داخلي في الشريحة. | افصل VOUT2 تماماً. إذا عادت الحرارة طبيعية، فالمشكلة حمل زائد على المعالج. تأكد من قيمة مقاومة FB2. |
| عدم تغيير جهد LNB بين 13/18V | تلف إشارة التبديل من المعالج أو تلف طرف EN | قِس مقاومة الطرف EN. يجب أن تكون حوالي 10 كيلو أوم للإشارة المنطقية. | إذا كان الجهد على EN صفر، تتبع المسار للمعالج. غالباً مقاومة سحب 10K مفتوحة. |
🔄 بدائل RT5047A والمقارنة التقنية
| القطعة | أقصى تيار LNB | نطاق الجهد | التكوينات | السعر النسبي | توصية الخبير |
|---|---|---|---|---|---|
| RT5047A | 750mA | 12–15V | Single, Dual | متوسط | الأفضل توازناً بين السعر والأداء لمعظم الماركات المصرية. |
| MP8126 | 800mA | 12–18V | Single, Parallel | مرتفع قليلاً | بديل مباشر لكن انتبه لجهد Bootstrap، ليس دائماً drop-in. |
| FR9884 | 650mA | 10–16V | Single only | رخيص | للأجهزة القديمة فقط، لا يتحمل تشغيل موتور دش. |
| S3484BB | 700mA | 12V ثابت | Single | رخيص جداً | أداء حراري ضعيف، لا ننصح به لموديلات الـ 4K. |
✅ الخلاصة: اختر RT5047A إذا كنت تريد أداءً مستقراً مع حماية حرارية حقيقية لجهاز يُستخدم يومياً. إذا كنت تبحث عن قطعة لجهاز قديم بميزانية محدودة، فقد تفي FR9884 بالغرض لكن بدون أنظمة الحماية المتقدمة. للتطبيقات عالية التيار، يبقى MP8126 خياراً قوياً لكنه أغلى ثمناً ويحتاج مراجعة دائرته بعناية.
📚 قاموس المصطلحات التقنية المستخدمة
THD (Total Harmonic Distortion)
مقياس تشويه الإشارة. كلما انخفضت النسبة، كان خرج الجهد أنقى وأنسب للدوائر الرقمية الحساسة.
Quiescent Current
التيار الذي تستهلكه الشريحة بدون تحميل. في RT5047A هو 120µA، مما يعني استهلاك شبه معدوم في وضع الاستعداد.
PSRR (Power Supply Rejection Ratio)
مقدرة الشريحة على رفض تموجات جهد الدخل. قيمة 65dB تعني أن التموج يُخفَّض مليون مرة تقريباً.
Exposed Pad
الجزء المعدني أسفل الشريحة المخصص لنقل الحرارة إلى البوردة. لحامه الصحيح ضروري لعدم تفعيل الحماية الحرارية.
Soft Start
تقنية بدء تشغيل تدريجي تمنع مرور تيار عالٍ مفاجئ (Inrush) قد يتلف المكثفات أو يحرق مسارات البوردة.
LNB (Low Noise Block)
الوحدة المثبتة في بؤرة الطبق. تحتاج 13V للاستقطاب الرأسي و 18V للأفقي. RT5047A توفر هذه الجهود بدقة.
📄 الداتا شيت والمصادر التقنية الموثوقة
للحصول على التفاصيل الدقيقة وجداول التوصيات الكاملة، يمكنك الرجوع إلى الداتا شيت الرسمي من Richtek أو المواقع الموثوقة التالية:
Datasheet4U (مكتبة غنية)
Alltransistors (تقاطعات)
Arduino Forum (دعم مجتمعي)
هذه المصادر تتيح فهم أعمق لسلوك الشريحة في الظروف المختلفة، وهي مراجعنا الدائمة في ورشة الجوكر قبل تنفيذ أي تعديل على البوردة.
🧠 من تجربتنا في الورشة – نصائح ذهبية
- 🔹 لا تلحم الشريحة الجديدة قبل تنظيف البوردة تماماً: بقايا القصدير القديم والروزن المحروق تسبب مظاهر توصيل كاذب وارتفاع حرارة. استخدم سلك فك نحاسي رفيع وزي روزن سائل لتنظيف الباد تماماً.
- 🔹 اختبر المكثفات الكيميائية المجاورة: 80% من أعطال RT5047A تتكرر لأن الفني يغفل عن تلف مكثف خرج LNB (انتفاخ أو تسريب). استبدل أي مكثف أقدم من سنة.
- 🔹 حرارة الكاوي المناسبة: 330 درجة مئوية هي الأنسب. الحرارة الأعلى تتلف الأطراف الداخلية للشريحة، والأقل تسبب لحام بارد يولد مقاومة حرارية عالية.
- 🔹 علامة الشريحة هي مرجعك الوحيد: الدائرة الصغيرة على جسم الآيسي تحدد الطرف 1. لا تعتمد على اتجاه الكتابة فقط فبعض الدفعات قد تكون الكتابة مقلوبة. الخطأ هنا يدمر الشريحة فوراً عند أول توصيلة.
- 🔹 خطأ المبتدئين في EN: لا تترك طرف EN عائم! يجب توصيله إما بمقاومة Pull-Up 10K للـ3.3V أو بمقاومة Pull-Down 10K للأرضي حسب تصميم دائرتك. الطرف العائم يسبب تشغيل وإطفاء عشوائي للجهاز.
- 🔹 فحص مقاومة القصر قبل التشغيل: بعد اللحام، قِس المقاومة بين VIN والأرضي (يجب أن تكون > 2 كيلو أوم)، وبين VOUT1 والأرضي (> 5 كيلو أوم). أي قراءة أقل تعني قنطرة لحام.
- 🔹 لا تستخدم أسلاك توصيل طويلة: إذا اضطررت لتجربة خارج البوردة، اجعل أسلاك المكثفات والملف قصيرة (< 2 سم) وإلا ستدخل ضوضاء تؤدي لاهتزاز الخرج (Oscillation) وتعطيل الجهاز.
✅ مميزات طلب RT5047A من الجوكر للالكترونيات
🎯 أصلية 100%
مستوردة مباشرة، مختبرة قبل الشحن، مع عبوة ESD آمنة. لا قطع مقلدة أو مجددة.
🛡️ ضمان استبدال
فترة ضمان 14 يوماً ضد عيوب التصنيع، مع دعم فني متخصص عبر واتساب.
🚚 توصيل لجميع المحافظات
نصل إلى القاهرة، الإسكندرية، الصعيد، الدلتا، مدن القناة، وسيناء. لا مكان بعيد عن الجوكر.
⭐ تقييمات وتجارب العملاء في مصر
أحمد فتحي – فني إصلاح
“قطعة أصلية وفرق الأداء واضح جداً عن التقليد. الدعم الفني من الجوكر ممتاز وساعدني في تعديل جهد خرج LNB لجهاز StarSat.”
محمد عبدالغني – هاوي إلكترونيات
“أفضل سعر في مصر على القطعة دي والتوصيل سريع. الكرتونة وصلت سليمة والتغليف محترم. شكراً.”
كريم السيد – صاحب ورشة
“جودة ممتازة واستقرار في الشغل. العبوة سليمة والتغليف محترم. طلبت 10 قطع وكانوا كلهم زي بعض.”
إسلام نصر – تقني صيانة
“اشتغلت بسهولة على جهاز ستارسات وسترونج، الحماية حرارية شغالة تمام. ما فصلش مرة.”
هشام عبدالعزيز – مهندس إلكترونيات
“مواصفات الـRT5047A مطابقة للداتا شيت، اداء ثابت حتى مع ارتفاع الحرارة في الصيف.”
🔍 أسئلة يبحث عنها الناس (People Also Ask)
❓ الأسئلة الشائعة حول RT5047A
متحكم في إدارة الطاقة لأجهزة الريسيفر الرقمية، يوفر جهد LNB والجهد المنطقي.
نعم، إشارة البروتوكول تمر عبر مسار الجهد دون مشاكل، وهو مصمم لتحمل نبضات 22kHz.
لا، الحد الأدنى للدخل 12V لضمان خرج 13V/18V صحيح. تحت 10.5V ستدخل دائرة UVLO في حالة حماية.
اللاحقة “A” تشير لنسخة محسّنة بتردد تحويل أعلى وحماية حرارية أدق.
لا يوجد حماية داخلية من عكس القطبية. يجب تركيب دايود خارجي 1N4007 على خط الدخل.
ضمان استبدال 14 يوم من الجوكر ضد عيوب التصنيع.
شحن بعد يوم من الطلب، واستلام خلال 24-48 ساعة في جميع محافظات مصر.
لا، هي دائرة تناظرية تعمل بالقيم المحددة بالمقاومات الخارجية.
