SA2RB0 البوست كونفرتر المثالي 2A للشاشات والريسيفر – دليلك الكامل لـ 8 استخدامات وبدائل مضمونة
SA2RB0 هو الآيسي الذي يعتمد عليه محترفو صيانة شاشات LCD وأجهزة الريسيفر في مصر لتحويل جهد بطارية أو USB إلى 24 فولت بثبات مذهل. من خبرتنا في الجوكر للالكترونيات، نعرف أن هذه الشريحة تجمع بين تيار عالٍ 2A وتردد 1.2MHz مع كفاءة 90%، مما يجعلها الخيار الأول لرفع الجهد. أصلية 100%، مستوردة مباشرة، ومتاحة مع توصيل لجميع محافظات مصر.
في هذا الدليل العميق، سنستعرض معاً كل أسرار SA2RB0: من تحليل Pinout وتوصيلات Bridge Mode، إلى تشخيص أعطالها الشائعة مثل التموج أو ارتفاع الحرارة. كما نقارنها بأقوى البدائل مثل G5108 وSABELA لنختار معاً الأنسب لمشروعك.
العلامات المحفورة بالليزر

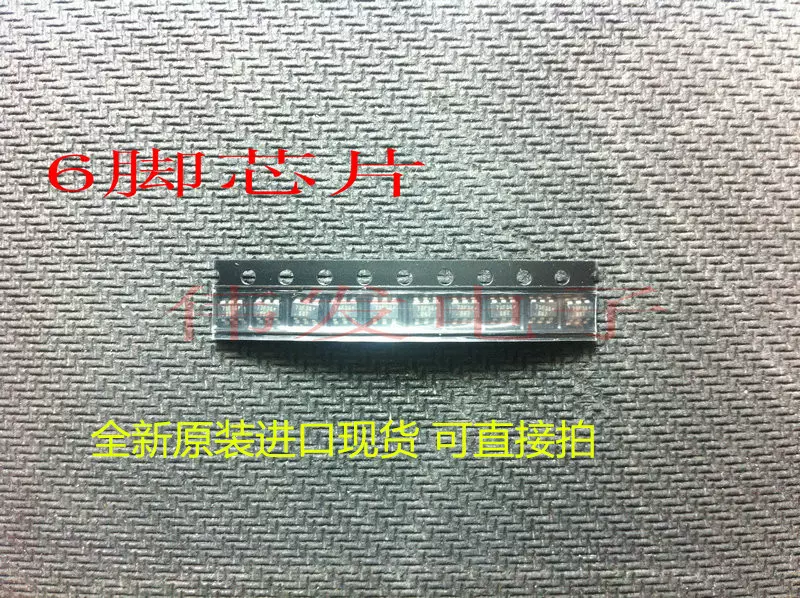

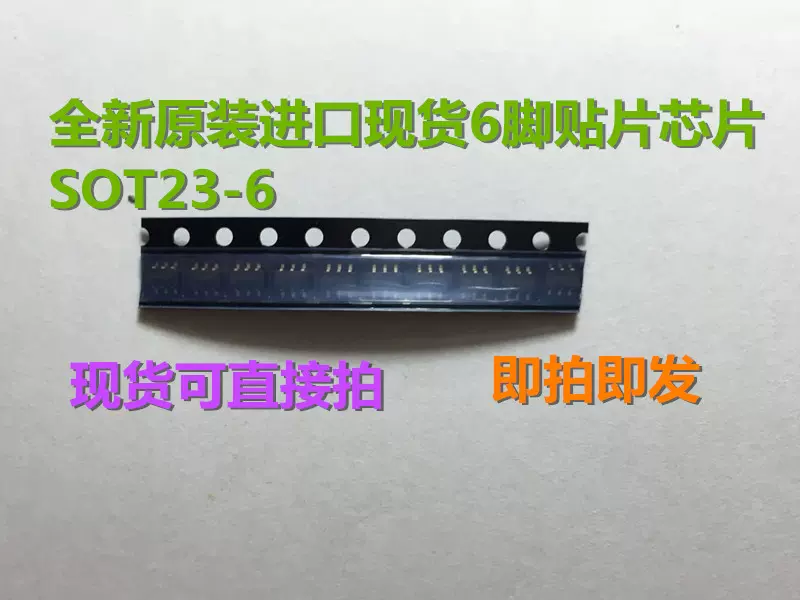

عبوة SOT-23-6
تغليف ESD صناعي
⚡ مواصفات SA2RB0 الكهربائية
🔌 الجهد والتيار
| جهد الدخل | 2.7V – 5.5V |
| جهد الخرج الأقصى | 24V |
| تيار التحويل | 2A (دورة بدورة) |
| تردد التحويل | 1.2MHz |
| كفاءة | حتى 90% |
🌡️ الحماية والأبعاد
| درجة حرارة التشغيل | -40°C إلى +85°C |
| OCP | نعم، 2A دورة بدورة |
| OVP | يوجد (يختلف حسب الإصدار) |
| Soft-Start | داخلي 1.5ms |
| العبوة | SOT-23-6 |
📍 توزيع أطراف SA2RB0 (SOT-23-6)
النقطة أعلى الشريحة تحدد الطرف 1. الترتيب بعكس عقارب الساعة.
| الطرف | الاسم | الوظيفة |
|---|---|---|
| 1 | SW | طرف التبديل، يوصل بالملف ودايود شوتكي |
| 2 | GND | الأرضي |
| 3 | FB | مرجع 1.24V لضبط Vout عبر مقاومات |
| 4 | EN | تفعيل (HIGH = ON)، لا تتركه عائم |
| 5 | VIN | جهد الدخل (2.7V–5.5V)، مكثف 10µF قريب |
| 6 | BST | مكثف Bootstrap 0.1µF إلى SW لرفع بوابة الموسفت |
⚠️ تذكير: لا تنس مكثف BST (0.1µF) وإلا لن يعمل الموسفت العلوي ولن يكون هناك خرج.
🛠️ تكوينات التوصيل العملية لـ SA2RB0
1. مولد 18V لباك لايت LCD
التطبيق الأكثر شيوعاً: رفع 5V إلى 18V لسلسلة LED.
VIN(5V) -> 10µF -> VIN(5)
SW(1) -> L1 4.7µH -> Diode SS34 -> + Cap 22µF -> VOUT
FB(3) -> R1(150k) to VOUT, R2(10k) to GND -> 1.24*(1+15)=19.84V
EN(4) -> HIGH (3.3V or VIN)
BST(6) -> 0.1µF to SW
GND(2) -> Ground
2. رافع جهد LNB 12V إلى 18V
في رسيفرات الستلايت، يمكنك توليد 18V من 12V بثبات بفضل SA2RB0. تذكر أن جهد الدخل في هذا السيناريو 12V وهو أعلى من الحد 5.5V، لذا تحتاج لمصدر 5V وسيط أو استخدام دوائر أخرى.
3. شاحن متنقل (Power Bank) 5V من 3.7V
استخدم SA2RB0 لتحويل بطارية ليثيوم 3.7V إلى 5V/1.5A لشحن الهواتف. مع مكثفات سيراميكية يكون الحجم صغيراً جداً.
🛡️ أنظمة الحماية في SA2RB0
| الحماية | ماذا تفعل؟ | كيف تتصرف؟ |
|---|---|---|
| OCP (2A) | تحديد التيار كل دورة، يمنع احتراق الموسفت | إذا تكرر تفعيلها، خفف الحمل أو افحص الشورت |
| OTP | إيقاف الشريحة عند 160°C، تعود بعد التبريد | حسن التهوية ولحام التبويب الحراري جيداً |
| UVLO | يمنع التشغيل تحت 2.2V لحماية البطارية | اشحن البطارية أو ارفع الدخل |
| Soft-Start | تدرج في التيار عند البدء | طبيعي، يحمي المكثفات من الصدمات |
📺 أشهر الأجهزة التي تستخدم SA2RB0 في مصر
| الجهاز | الموديلات | استخدام SA2RB0 |
|---|---|---|
| شاشات LCD 7-10″ | سامسونج، LG، توشيبا | مولد جهد باك لايت |
| رسيفرات HD | ستارسات، سترونج، ميتابوكس | دائرة رفع LNB 18V |
| أجهزة GPS | جarmin، TomTom | رفع 3.7V إلى 5V |
| باور بانك | بنوك طاقة متنوعة | محول رافع 5V |
بفضل حجمها الصغير وكفاءتها، تعتبر SA2RB0 خياراً ذهبياً في ورش الصيانة المصرية الحديثة.
🔧 أعطال SA2RB0 وحلولها
| العرض | السبب | التشخيص | الحل |
|---|---|---|---|
| لا يوجد خرج | EN غير موصل أو مكثف BST مفقود | قياس EN (>1.2V) والتأكد من BST 0.1µF | أوصل EN لـ VIN عبر 10k، تحقق من BST |
| تموج كبير في الخرج | مكثف الخرج صغير أو تالف | أوسليسكوب 200mVpp أو أكثر | استبدل بمكثف سيراميك 22µF X7R |
| ارتفاع حرارة الشريحة | حمل زائد أو قصر في الخرج | تيار دخل أعلى من الطبيعي دون حمل | افصل الحمل وافحص المكثفات والدايود |
| صوت صفير مسموع | عدم استقرار الحلقة أو ملف غير مناسب | يحدث عند الحمل الخفيف | استخدم ملف 4.7µH مغلق، وراجع قيم EN وFB |
| الجهد غير صحيح | قيم مقاومات FB خاطئة | قياس Vout ومقارنته بالحسابات | تأكد من R1,R2، Vout=1.24*(1+R1/R2) |
🔄 مقارنة SA2RB0 مع البدائل
| الشريحة | تيار التبديل | جهد الدخل | التردد | ملاحظة | توصيتنا |
|---|---|---|---|---|---|
| SA2RB0 | 2A | 2.7–5.5V | 1.2MHz | أداء اقتصادي رائع | الأفضل للسعر والتيار |
| G5108 | 2A | 2.5–5.5V | 1.2MHz/600kHz | Soft-Start خارجي | للتحكم الدقيق، G5108 |
| SABELA | 1.5A | 2.7–5.5V | 1MHz | بدون OVP | للاستخدام الخفيف، SABELA |
| S42B | 1.8A | 2.7–5.5V | 600kHz | ملف أكبر | بديل أرخص، S42B |
✅ الخلاصة: اختر SA2RB0 عندما تحتاج إلى تيار 2A مع تردد عالي وحجم صغير، وبسعر اقتصادي. لاحتياجات التبريد والبدء الناعم المتقدم، توجه إلى G5108.
📚 مصطلحات تقنية مع SA2RB0
Boost Converter
محول يرفع الجهد باستخدام ملف وترانزستور ومكثف، عكس المنظم الخافض.
Bootstrap
دائرة ترفع جهد بوابة الموسفت العلوي لتشغيله بالكامل، تعتمد على مكثف خارجي بين BST وSW.
Feedback (FB)
طرف يقارن جهد الخرج مع المرجع الداخلي 1.24V لضبط دورة العمل.
Current Limit
تحديد التيار دورة بدورة لحماية الموسفت من التلف عند زيادة الحمل.
📄 الداتا شيت والمصادر الموثوقة
للاطلاع على التفاصيل الكاملة، راجع الداتا شيت عبر:
🧠 من تجربتنا في الورشة – 7 نصائح لـ SA2RB0
- 🔹 ابدأ بمكثف الدخل 10µF: بالقرب من طرف VIN وإلا ستكافح التموج والضوضاء.
- 🔹 لا تنس مكثف BST: كثيرون ينسونه فيشتكون من عدم وجود خرج. 0.1µF بين BST وSW.
- 🔹 الملف 4.7µH مثالياً: اختر ملفاً محمياً بتيار تشبع 3A على الأقل.
- 🔹 جرب دائرة تعويض بسيطة: مكثف 10nF بين VOUT والأرضي يساعد في استقرار الجهد.
- 🔹 لا تشغل SA2RB0 بدون حمل: بعض الإصدارات لا تحب العمل المفتوح، أضف مقاومة حمل 10kΩ.
- 🔹 افحص مسار SW بدقة: أي قنطرة قصدير تدمر الشريحة عند أول توصيل.
- 🔹 احسب R1/R2 بدقة: استخدم مقاومة 1% لتحصل على Vout مظبوط، وإلا ستحصل على 19V بدل 18V.
✅ لماذا تشتري SA2RB0 من الجوكر للالكترونيات؟
🎯 قطع أصلية
مختبرة، علامات واضحة، وعالية الجودة.
🛡️ ضمان 14 يوم
استبدال سهل ومجاني إذا لزم الأمر.
🚚 توصيل لكل مصر
من القاهرة إلى أسوان خلال 24-48 ساعة.
⭐ تقييمات فنيين مصريين
أحمد فوزي
“SA2RB0 فعلاً قوية ومش بتسخن، بنصح بيها لكل فني.”
إسلام صبري
“أول مرة اشتري من الجوكر واتفاجئت بسرعة التوصيل والجودة.”
محمود عيد
“بقالي شهرين بشتغل على 10 قطع، مفيش ولا عطل.”
دكتور أحمد
“سعر ممتاز مقابل الأداء، بشحنها عبر الجوكر لأي محافظة.”
سامح مرسي
“أداء جميل، لو محتاج تيار أعلى من 1.5A افضل تحط مبرد صغير.”
🔍 أسئلة يبحث عنها الناس حول SA2RB0
❓ 20 سؤال وجواب عن SA2RB0
1.2MHz.
1.24V.
نعم 0.1µF.
2A مستمر.
نعم ~2.2V.
SOT-23-6.
R1=30k R2=10k يعطي ~5V.
نعم، مع مقاومات مناسبة.
لا، أضف دايود حماية.
تفضل بزيارة صفحة المنتج.
