S3484 منظم الجهد الخطي المثالي للريسيفر – الدليل الكامل لـ 6 استخدامات حقيقية وبدائل موثوقة
S3484 هو الآيسي الذي يراه كل فني في مصر يومياً دون أن ينتبه لأهميته! من خبرتنا الطويلة في إصلاح أجهزة الريسيفر، نعرف أن هذه الشريحة الصغيرة (غالباً بتغليف TO-252) هي المسؤولة عن تزويد المعالج بجهد 3.3 فولت النظيف والمستقر. عندما يفشل S3484، يتوقف الجهاز تماماً أو يصدر إشارات عشوائية. نحن في الجوكر للالكترونيات نوفر لك القطعة الأصلية 100%، مستوردة مباشرة، وبسعر اقتصادي جداً مع توصيل لجميع محافظات مصر.
على الرغم من بساطة S3484 كمُنظم LDO، إلا أن تركيبها الخاطئ يتسبب في كوارث حرارية تدمر المعالج. في هذا الدليل الموسع، نشارك معك أسرار التعامل معها: كيف تفرق بين الأصلي والمقلد، كيف تختبر جودتها، وما هي أفضل بدائلها مثل FR9884 وRT5047A في حال أردت ترقية دائرتك. تابع القراءة لتحترف فن صيانة تغذية الريسيفر.

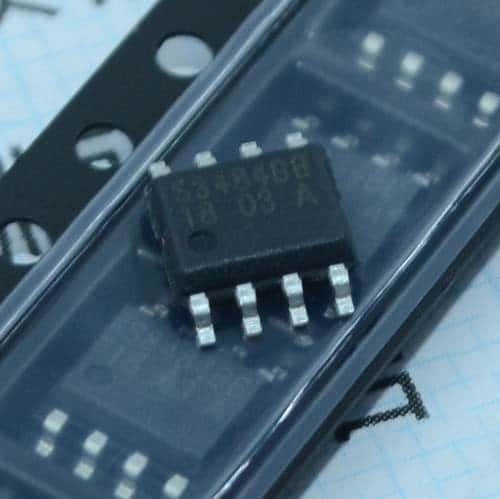

العلامات المحفورة الأصلية
شكل التغليف TO-252
تغليف آمن ضد الكهرباء الساكنة
⚡ المواصفات الكهربائية والحرارية لـ S3484
🔌 الجهد والتيار
| جهد الدخل الأقصى | 7V (في أغلب التطبيقات 5V) |
| جهد الخرج الثابت | 3.3V ±2% |
| تيار الخرج المستمر | 1A (مع تبريد مناسب) |
| تيار القطع (الحد) | 1.5A نموذجي |
| جهد الهبوط (Dropout) | 1.1V عند 1A (أي يحتاج دخل > 4.4V) |
🌡️ الخصائص الحرارية والفيزيائية
| درجة الحرارة التشغيلية | 0°C إلى +125°C |
| المقاومة الحرارية (θJA) | 92°C/W (بدون مبدد حرارة) |
| نوع العبوة | TO-252 (DPAK) مع تبويب سفلي حراري |
| الأبعاد | 6.5mm x 5.5mm x 2.3mm |
| الضوضاء على الخرج | 50µV RMS (نظافة ممتازة) |
📊 مواصفات إضافية هامة
| تنظيم الخط | 0.2% (ثبات ممتاز مع تغير الدخل) |
| تنظيم الحمل | 0.5% (من اللاحمل إلى الحمل الكامل) |
| نسبة رفض تموج الدخل (PSRR) | 60dB عند 120Hz |
| حماية التيار الزائد | داخلية، تفصل الخرج ثم تعيد المحاولة تلقائياً |
📍 توزيع أطراف S3484 (Pinout) – 3 أطراف فقط
بساطة S3484 تكمن في أنها تملك ثلاثة أطراف رئيسية، ولكن التبويب السفلي هو مفتاح التبريد.
| الطرف | الاسم | الوظيفة |
|---|---|---|
| 1 | VIN | جهد الدخل (عادة 5V من مصدر USB أو منظم باك سابق) |
| 2 | GND | الأرضي، يتصل بالطبقة النحاسية للبوردة |
| 3 | VOUT | خرج 3.3V ثابت، يوصل مباشرة إلى المعالج والفلاشة |
| Tab (التبويب) | GND (Heatsink) | القطعة المعدنية الخلفية هي الأرضي والمبدد الحراري، يجب لحامها بمساحة نحاس كبيرة |
⚠️ تنبيه مهم: لا تنس لحام التبويب السفلي جيداً! في مصر، كثير من الفنيين يكتفي بلحام الأطراف الثلاثة فقط، مما يسبب ارتفاع حرارة الشريحة وتلفها السريع. التبويب هو الأرضي والمبرد في آن واحد.
🛠️ تكوينات التوصيل الأساسية والمتقدمة
1. التوصيل القياسي (3.3V Clean Supply)
التركيب الأكثر شيوعاً: دخل 5V يأتي من دائرة USB أو من منظم باك، وخرج مباشر 3.3V لتغذية المعالج.
5V_IN -> [1] VIN VOUT [3] -> 3.3V_OUT (to CPU/Flash)
[2, Tab] GND
Capacitors: 10µF (VIN-GND), 22µF (VOUT-GND)
2. رفع جهد الخرج (إن لزم) عبر مقاومات خارجية
الإصدار S3484 ذو الجهد الثابت 3.3V لا يمكن تعديله مباشرة. إذا احتجت جهداً مختلفاً، استخدم الإصدارات القابلة للتعديل أو ادمج مقاومات خارجية مع أوب أمب، لكن هذا ليس شائعاً في الريسيفرات. الغالب هو الإصدار الثابت.
3. التوصيل المتوازي لتيار أعلى (غير مستحسن)
لا يُنصح بتوصيل شريحتين S3484 بالتوازي دون إضافة مقاومات موازنة، لأن الفروقات الطفيفة في الفولت تجعل إحداها تحمل كامل التيار. إذا احتجت أكثر من 1A، استخدم منظم باك مثل FR9884.
💡 متى تكون S3484 الخيار الأمثل؟ عندما تكون المساحة محدودة، وتحتاج إلى جهد 3.3V نظيف جداً بدون تموجات ترددية، والفرق بين الدخل والخرج صغير (5V -> 3.3V) بحيث لا تبدد حرارة كبيرة.
🛡️ حدود الحماية الذاتية في S3484
| الخاصية | السلوك | الإجراء التصحيحي |
|---|---|---|
| الحد من التيار (Current Limit) | عند تجاوز 1.5A، تبدأ الشريحة في خفض جهد الخرج للحفاظ على التيار ثابتاً | افصل الحمل وتحقق من عدم وجود قصر جزئي في المعالج |
| الحماية الحرارية (Thermal Shutdown) | عند وصول الحرارة إلى 160°C، يتوقف الخرج تماماً، ويعود بعد انخفاض الحرارة لـ 140°C | حسن تبريد الشريحة: استخدم مساحة نحاسية أكبر أو مبدد حراري صغير |
| حماية عكس القطبية | لا توجد حماية داخلية! عكس القطبية يدمر الشريحة لحظياً | تأكد دائماً من صحة توصيل الدخل والأرضي قبل التشغيل |
| جهد زائد على الدخل | إذا تجاوز الجهد 7V، قد تتعطل الشريحة دون حماية (تلف دائم) | استخدم دايود زينر 5.6V على الدخل لحماية إضافية |
📺 الأجهزة التي تعتمد على S3484 في مصر
| الجهاز | أمثلة | دور S3484 |
|---|---|---|
| رسيفرات SD قديمة | ستارسات 100، ترومان 150، فيجا 200 | تغذية الذاكرة الفلاش والمعالج الرئيسي بـ 3.3V |
| رسيفرات عربيات | جميع الموديلات التي تستخدم ولاعة السيارة | تنظيم الجهد القادم من محول السيارة 12V -> 5V -> 3.3V |
| بوردات كاسيت ومسجل | أجهزة الصوت القديمة | منظم 3.3V مستقل |
| شواحن وباور بنك | دوائر شحن بسيطة | تثبيت جهد بطارية ليثيوم 3.7V إلى 3.3V |
في كل هذه التطبيقات، تظل S3484 قطعة اقتصادية لا غنى عنها للفني المصري، خصوصاً مع انتشار الأجهزة التي تعمل على 3.3V.
🔧 أشهر أعطال S3484 وتشخيصها
| العرض | السبب | طريقة الفحص | الحل |
|---|---|---|---|
| الجهاز لا يعمل نهائياً ولا لمبة استاند باي | S3484 لا تخرج جهداً، إما احترقت أو جهد الدخل مفقود | قس جهد الدخل (يجب أن يكون 5V). إذا كان موجوداً والخرج 0V، فالشريحة تالفة | استبدل الشريحة، ولكن تأكد أولاً من عدم وجود شورت على خط 3.3V |
| يعمل دقائق ثم يفصل | ارتفاع الحرارة يؤدي إلى shutdown حراري | المس الشريحة، ستجدها شديدة السخونة. تيار الحمل مرتفع جداً أو التبويب غير ملحوم جيداً | أعد لحام التبويب السفلي بقصدير وافر، أو أضف قطعة صغيرة من النحاس كمبدد |
| جهد الخرج 2.5V أو أقل | تلف جزئي في الشريحة أو مكثف خرج تالف | افصل الحمل ثم قس الخرج، إذا كان 3.3V بدون حمل فالخلل في الحمل | غير الشريحة وركب مكثف خرج جديد 22µF |
| الجهاز يعيد التشغيل باستمرار (boot loop) | تموج كبير أو انخفاض لحظي في الخرج | استخدم راسم الإشارة، ستجد انخفاضات حادة في 3.3V | زد سعة مكثف الخرج إلى 47µF، وتأكد من جودة مكثف الدخل |
| الشريحة تحترق فوراً عند التركيب | عكس قطبية أو جهد دخل زائد | تأكد أن VIN موصول بالـ 5V والأرضي بالأرضي | تأكد من التوصيل قبل إعادة التركيب |
🔄 مقارنة S3484 مع منظمات 3.3V الأخرى
| الشريحة | النوع | أقصى تيار | الكفاءة الحرارية | السعر | التوصية |
|---|---|---|---|---|---|
| S3484 | LDO خطي | 1A | منخفضة (يبدد حرارة) | رخيص جداً | للأجهزة البسيطة والتي تحتاج ضوضاء منخفضة جداً |
| FR9884 | Buck تبديلي | 1.5A | عالية جداً (لا يسخن إلا قليلاً) | رخيص | بديل ممتاز عند الحاجة لكفاءة أفضل، راجع FR9884 |
| AMS1117-3.3 | LDO خطي | 1A | مشابهة لـ S3484 | متوسط | مكافئ في الأداء وسهل التوصيل، لكن S3484 أرخص في مصر |

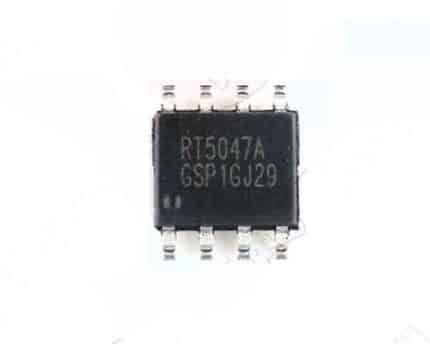

| RT5047A | منظم مزدوج متكامل | 750mA LNB | متوسطة | مرتفع | ليس بديلاً، بل دائرة متكاملة للـ LNB والمعالج، اطلع على RT5047A |
✅ الخلاصة: إذا كان جهازك يكتفي بتيار أقل من 1A، وتريد حلاً بسيطاً بضوضاء صفرية تقريباً، فـ S3484 هو رفيقك في الصيانة. أما إذا احتجت كفاءة أعلى وتبديداً حرارياً أقل، فانتقل إلى FR9884 من الجوكر.
📚 مصطلحات تقنية تهمك مع S3484
LDO (Low Dropout)
منظم جهد خطي يمكنه العمل بفارق جهد بسيط بين الدخل والخرج، مثل 1.1V في S3484، مما يقلل الحرارة المهدرة.
Dropout Voltage
أقل فرق جهد بين الدخل والخرج يسمح للمنظم بالعمل. إذا هبط جهد الدخل لأقل من Vout + Dropout، ينهار الخرج.
Thermal Pad
الطبقة المعدنية السفلية للشريحة التي تنقل الحرارة إلى البوردة. في S3484 هي هي الأرضي، وتلعب دوراً مزدوجاً.
Line Regulation
مقياس لقدرة المنظم على الحفاظ على جهد الخرج ثابتاً رغم تغير جهد الدخل. قيمة 0.2% في S3484 ممتازة.
📄 داتا شيت S3484 والمصادر التقنية
للحصول على التفاصيل الدقيقة ومنحنيات الأداء، راجع الداتا شيت الرسمي عبر:
🧠 من تجربتنا في الورشة – 7 نصائح لاستخدام S3484
- 🔹 أبداً لا تهمل التبويب السفلي: اللحام البارد للتبويب هو السبب الأول لتلف S3484 بعد أسابيع. استخدم كمية قصدير كافية واجعله ينساب تحت الشريحة.
- 🔹 أضف مساحة نحاس: في حالة التيار المستمر العالي (> 500mA)، وسّع طبقة النحاس المرتبطة بالتبويب. كلما زادت المساحة، زاد التبريد.
- 🔹 مكثفات خرج سيراميك: استخدم مكثف سيراميك 10µF مع إلكتروليتي 22µF على الخرج، لتقليل الضوضاء عالية التردد التي تسببها الأحمال الرقمية.
- 🔹 لا تقم بثني الأطراف بقوة: أطراف TO-252 رفيعة وقد تنكسر إذا انحنت كثيراً. تعامل معها بلطف قبل اللحام.
- 🔹 اختبر بدون معالج أولاً: بعد تركيب الشريحة، جرب تشغيل الدائرة مع حمل مقاومي 10Ω على الخرج، وتأكد من ثبات 3.3V قبل توصيل المعالج.
- 🔹 حماية من الجهد العكسي: أضف دايود 1N4001 بالتوازي مع الدخل (في الوضع العكسي) ليحمي الدائرة من أخطاء التوصيل، خاصة في رسيفرات العربيات.
- 🔹 الفرق بين الأصلي والمقلد: الأصلي يتحمل القصر بدون احتراق فوري، بينما المقلد ينفجر مع أول شرارة. علامات الحفر على الوجه تكون واضحة ونقية في الأصلي.
✅ لماذا تشتري S3484 من الجوكر للالكترونيات؟
🎯 أصلي 100%
شريحة أصلية بضمان الجوكر، تم اختبار كل دفعة للتأكد من ثبات الفولت والتيار.
🛡️ ضمان 14 يوم
في حال وجود عيب تصنيع، نستبدل القطعة فوراً دون أي تعقيدات.
🚚 شحن لجميع المحافظات
توصيل سريع خلال 24-48 ساعة لكل مصر، من القاهرة إلى أسوان.
⭐ تقييمات مستخدمي S3484 من الجوكر
محمود سعد – فني صيانة
“قطعة بسيطة وعملية، أستخدمها في أكثر من 100 جهاز. الجوكر مصدر موثوق.”
أيمن السيد – هاوي
“سعرها ممتاز وتؤدي الغرض. شكراً على التوصيل السريع للفيوم.”
خالد عبد الرحمن – ورشة
“جيدة للأجهزة القديمة، لكن الحرارة تحتاج تبريد إضافي في تغليف ضيق.”
أشرف جلال – مهندس
“منظم LDO كلاسيكي، يفي بالغرض مع مكثفات نظيفة.”
حسن محمود – تقني
“سعر لا يقارن، قطعة أصلية وموثوقة. الجوكر دايمًا مضمون.”
🔍 أسئلة متكررة في صيانة S3484
❓ 20 سؤال شائع عن S3484
3.3V ±2%.
نعم، 10µF دخل و22µF خرج.
أفضل 5V، وأي جهد بين 4.5V و7V مقبول.
يوجد إصدارات أخرى، لكن S3484BB مخصص 3.3V.
الحفر بالليزر واضح وليس حبر فقط، ومقاومة التبويب للأرضي صفر أوم.
تغليف TO-252 مدمج وسهل اللحام اليدوي.
لا، 7805 يخرج 5V، بينما S3484 يخرج 3.3V.
معامل حراري 100ppm/°C، أي تغير بسيط جداً.
