باور شحن الفلاشات EMMC
300,00 EGP
الوصف
📑 فهرس المحتويات

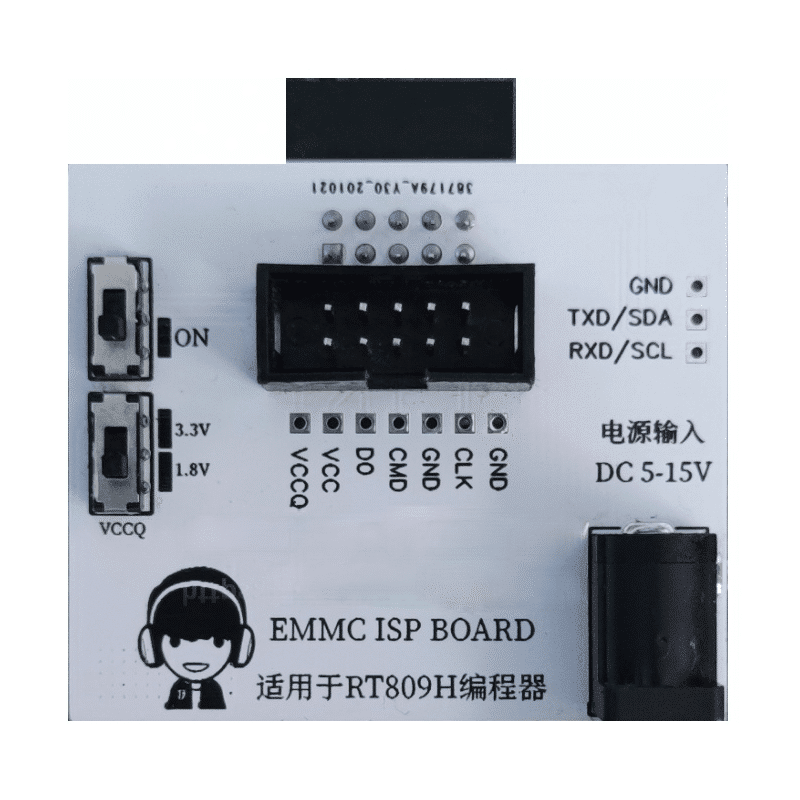

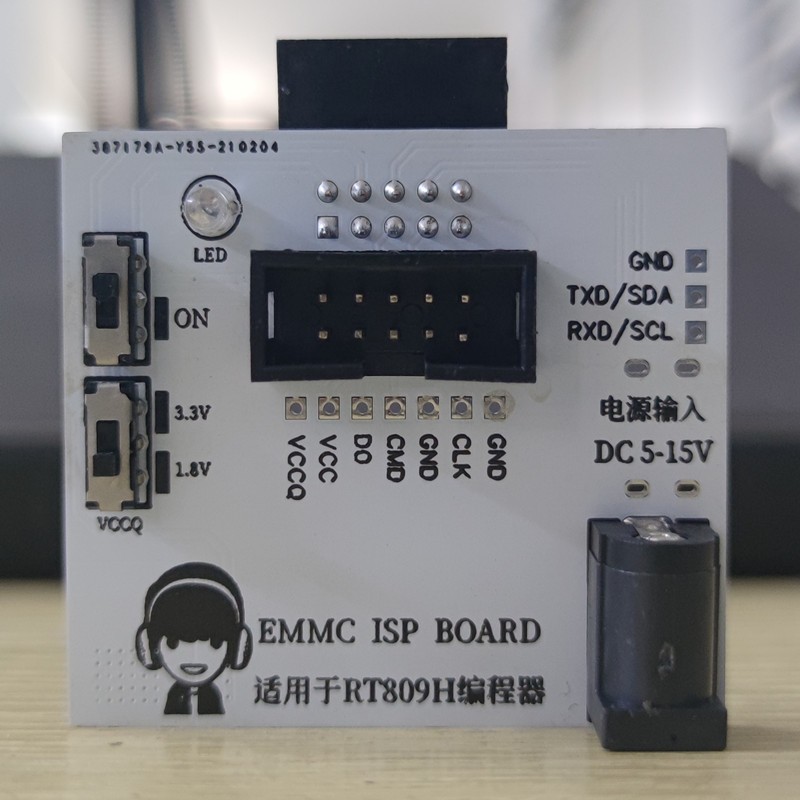

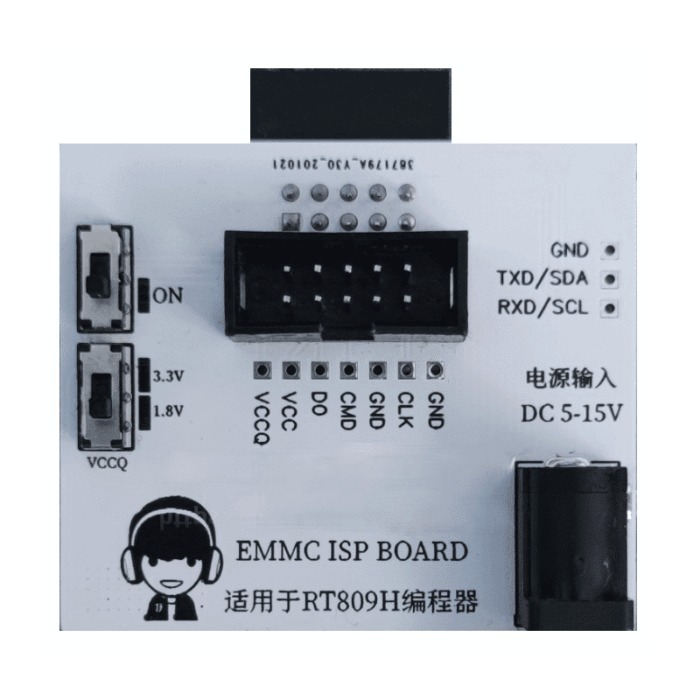

🔹 باور شحن الفلاشات EMMC – مصدر الطاقة الاحترافي لبرمجة eMMC و NAND خارج اللوحة
باور شحن الفلاشات EMMC هو جهاز متخصص يوفر مصدر طاقة مستقر ونظيف لشرائح eMMC و NAND Flash أثناء برمجتها خارج اللوحة (Offline Programming). من خبرتنا التي تزيد عن 12 عاماً في صيانة الهواتف المحمولة وأجهزة التلفزيون واللوحات الأم في مصر، نؤكد أن استخدام مصدر طاقة خارجي مستقل يحسن بشكل كبير من استقرار عملية القراءة والكتابة، خاصة مع الشرائح الكبيرة أو التالفة التي تستهلك تياراً أعلى. يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. يوفر الجهاز ثلاثة جهود أساسية (1.8V، 3.3V، 5V) قابلة للتحديد عبر مفتاح دوار، مع حماية مدمجة ضد التيار الزائد وقصر الدائرة الكهربائية. سواء كنت فني هواتف محمولة، أو صاحب ورشة شاشات LED، أو مهندس إلكترونيات، هذا الباور سيجعل عملك أكثر احترافية.
📊 المواصفات الفنية الكاملة – باور شحن الفلاشات EMMC
DC 12V / 2A (محول 12V 2A غير مرفق)
1.8V / 3.3V / 5V (مفتاح دوار)
2A مستمر (ذروة 2.5A)
أسلاك توصيل حرة (positive و negative)
تيار زائد، قصر الدائرة، انعكاس القطبية (عكس الحماية)
أخضر (تشغيل)، أحمر (حماية / خطأ)
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| ±2% (تحت الحمل) | مناسب للدوائر الحساسة | |
| أقل من 50mVpp .\]إشارة نظيفة بدون تشويش | ||
| -10°C إلى +50°C | مناسبة للورش المصرية | |
| 80 × 50 × 25 مم | صغير وسهل التخزين | |
| ≈ 60 جرام | خفيف وسهل الحمل |
📍 دليل توصيل باور شحن الفلاشات EMMC
الوحدة تحتوي على مدخل DC (12V) ومخرجين (VCC و GND) عبر أسلاك حمراء وسوداء. الجدول التالي يوضح التوصيلات النموذجية لشريحة eMMC:
| منفذ/لون السلك | الإشارة | التوصيل إلى eMMC | ملاحظات |
|---|---|---|---|
| VCC (جهد موجب) | دبوس VCC للشريحة (عادة 3.3V أو 1.8V) | اختر الجهد الصحيح قبل التوصيل | |
| GND (أرضي) | دبوس GND للشريحة | يجب توصيله أولاً | |
| اختيار الجهد | 1.8V – 3.3V – 5V | اضبط قبل تشغيل الجهاز | |
| مدخل 12V 2A | محول 12V 2A (غير مرفق) | يوصى باستخدام محول أصلي |
🔧 طريقة استخدام باور شحن الفلاشات EMMC خطوة بخطوة
- الخطوة 1 – توصيل مصدر الطاقة: قم بتوصيل محول 12V 2A (غير مرفق) بمقبس DC الخاص بالوحدة. تأكد من أن المحول يعمل بتيار كافٍ.
- الخطوة 2 – اختيار الجهد المناسب: استخدم المفتاح الدوار لتحديد الجهد المطلوب (1.8V لـ eMMC الحديثة، 3.3V للأقدم، 5V لبعض NAND القديمة).
- الخطوة 3 – توصيل الأسلاك بشريحة eMMC: قم بتوصيل السلك الأسود (GND) أولاً بدبوس GND للشريحة، ثم السلك الأحمر (VCC) بدبوس VCC. تأكد من عدم انعكاس القطبية.
- الخطوة 4 – توصيل إشارات البيانات: قم بتوصيل إشارات CMD، CLK، DATA0-3 بين المبرمجة (مثل RT809H) وشريحة eMMC (عبر محول مناسب). لا يتم توفير هذه الإشارات من وحدة الطاقة.
- الخطوة 5 – تشغيل الوحدة: قم بتشغيل المحول (أو توصيله بالتيار). يجب أن يضيء LED الأخضر. إذا أضاء الأحمر، فهناك خطأ (قصر أو جهد غير مناسب).
- الخطوة 6 – البرمجة: قم بتشغيل برنامج المبرمجة (مثل RT809H) واختر eMMC_AUTO. ابدأ القراءة أو الكتابة.
نصيحة من الورشة: لا تقم أبداً بتوصيل أو فصل أسلاك الطاقة أثناء تشغيل الجهاز. افصل الطاقة أولاً ثم غيّر التوصيلات. أيضاً، استخدم كابل طاقة قصير وعالي الجودة لتقليل فقد الجهد.
💻 الأجهزة المتوافقة مع باور شحن الفلاشات EMMC
هذه الوحدة مناسبة لجميع شرائح eMMC و NAND Flash التي تعمل بجهود 1.8V و 3.3V و 5V. إليك أبرز الاستخدامات:
| نوع الشريحة | أمثلة | الجهد الموصى به |
|---|---|---|
| Samsung KM، Toshiba THGB، Hynix H26، Sandisk | 1.8V أو 3.3V (حسب المواصفات) | |
| Samsung KM، Kingston، Micron | 3.3V | |
| K9F، K9G، H27U، MT29 | 3.3V (بعضها 5V) | |
| W49F، SST39، MX29 | 5V |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل | ||
|---|---|---|---|---|---|
| محول تالف، انقطاع في كابل الطاقة، فيوز داخلي منصهر | افحص خرج المحول بمقياس فولتية، جرب محول آخر | استبدال المحول، إصلاح الكابل، إعادة الفوز (يتطلب فتح الجهاز) | |||
| قصر في أسلاك الخرج، جهد خاطئ، تيار زائد | افصل أسلاك الخرج، إذا أضاء أخضر فالخطأ خارجي | افحص توصيلات VCC و GND، تأكد من عدم وجود قصر على الشريحة، اخفض الجهد | |||
| محول ضعيف (تيار أقل من 2A)، كابل طويل، الحمل كبير جداً | قس الجهد تحت الحمل، جرب محول 3A | استخدم محول 12V 3A، قصّر أسلاك الطاقة، قلّل الحمل (شريحة تالفة) | |||
| جهد غير مناسب، تموجات عالية، تداخل | جرب جهداً آخر (1.8V بدلاً من 3.3V) | اضبط الجهد حسب داتاشيت الشريحة، استخدم مرشح خارجي (مكثف 100uF) | |||
| تيار زائد، قصر داخلي، تهوية سيئة | قياس التيار المسحوب، فحص درجة حرارة المكونات | افصل فوراً، تحقق من الحمل، استخدم مروحة تبريد إذا لزم الأمر |
| المنتج | جهود الخرج | التيار الأقصى | الحماية | سهولة الاستخدام | السعر النسبي |
|---|---|---|---|---|---|
| 1.8/3.3/5V | 2A | تيار زائد، قصر، عكس قطبية | مفتاح دوار بسيط | متوسط (⭐⭐⭐) | |
| 0-30V مستمر | 5A أو أكثر | متقدمة | معقد (أزرار، شاشة) | مرتفع جداً (⭐⭐⭐⭐) | |
| 3.3V فقط | 0.5A | محدودة | سهل (مباشر) | مجاني (ضمن المبرمجة) | |
| 3.3V / 5V (DIY) | 1A | لا | يتطلب لحام وتجميع | اقتصادي (⭐) |
خلاصة: اختر باور شحن الفلاشات EMMC إذا كنت تريد حلاً متخصصاً، آمناً، وسهل الاستخدام لبرمجة eMMC و NAND. المزودات المختبرية غالية ومعقدة، بينما طاقة المبرمجة قد لا تكون كافية.
📖 قاموس المصطلحات التقنية (Glossary)
eMMC (Embedded Multi-Media Card): ذاكرة تخزين مدمجة تستخدم في الهواتف والتابلت وأجهزة التلفزيون. Offline Programming: برمجة الشريحة خارج اللوحة الأم (نزعها أولاً). Ripple: تموجات الجهد المتردد المتبقية على خرج التيار المستمر. VCC: جهد التغذية الرئيسي للشريحة. GND: أرضي مشترك. قصر الدائرة (Short Circuit): توصيل مباشر بين VCC و GND يسبب تياراً عالياً. مفتاح دوار (Rotary Switch): مفتاح متعدد الأوضاع لاختيار الجهد. تيار زائد (Overcurrent): سحب تيار أعلى من القدرة التصميمية للجهاز.
📄 المصادر التقنية والمراجع الخارجية
للمهندسين والفنيين الذين يريدون فهم أعمق لمواصفات eMMC و NAND، نوصي بالاستعانة بالمصادر التالية (DoFollow):
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أوراق بيانات لشرائح eMMC و NAND لتحديد الجهد الصحيح.
- Datasheet4u.com – محرك بحث متخصص لأوراق البيانات.
- Alltransistors.com – مرجع للمكونات الإلكترونية.
- Arduino Forum – مناقشات حول برمجة eMMC ومصادر الطاقة.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ استخدم محول 12V 3A للحصول على احتياطي تيار: محول 2A قد يكون كافياً لكن 3A يعطي استقراراً أفضل مع الشرائح الكبيرة (مثل eMMC 128GB).
- ✔️ اختر الجهد الصحيح بدقة: الجهد الزائد (مثلاً 3.3V على eMMC 1.8V) قد يتلف الشريحة نهائياً. راجع داتاشيت الشريحة أو ابحث على الإنترنت عن مواصفاتها.
- ✔️ لا تعتمد على طاقة المبرمجة للشرائح الكبيرة: التيار المقدم من RT809H (حوالي 500mA) قد لا يكون كافياً لـ eMMC عالية السعة، مما يسبب أخطاء في القراءة/الكتابة. استخدم باور خارجياً.
- ✔️ قم بتوصيل GND أولاً ثم VCC: هذا يقلل من فرصة حدوث ارتفاع مفاجئ في الجهد على الشريحة. اتبع نفس الترتيب عند الفصل (افصل VCC ثم GND).
- ✔️ راقب مؤشر LED الأحمر: إذا أضاء، افصل الطاقة فوراً وتأكد من عدم وجود قصر في الأسلاك أو الشريحة. تجاهل التحذير قد يتلف الباور أو الشريحة.
- ✔️ استخدم أسلاك توصيل قصيرة وسميكة: أسلاك طويلة (أكثر من 30 سم) تسبب هبوطاً في الجهد وتداخلاً كهربائياً. يفضل استخدام أسلاك 20AWG أو أكثر سماكة.
- ✔️ اختبر الجهد أولاً قبل توصيل الشريحة: باستخدام مقياس فولتية، تأكد من أن الخرج يعطي الجهد المحدد (1.8V، 3.3V، أو 5V) دون تذبذب.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول توصيل الباور واختيار الجهد. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة هواتف (القاهرة)
“اشتريت باور شحن الفلاشات EMMC من الجوكر، فرق كبير في استقرار برمجة eMMC. التيار المستقر حل مشكلة الأخطاء التي كنت أواجهها مع RT809H. أنصح به بشدة.”
مصطفى كامل – صاحب ورشة شاشات (الإسكندرية)
“الجهاز ممتاز لبرمجة NAND خارج اللوحة. الجهد 3.3V مستقر، والحماية تعمل بشكل جيد. الشحن سريع جداً.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“منتج جيد، لكن المحول 12V غير مرفق. الدعم الفني ساعدني في اختيار محول مناسب. عموماً أنا راضية.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمته مع RT809H لاستعادة بيانات eMMC من هاتف Samsung. العملية كانت سلسة. شكراً الجوكر.”
كريم الشافعي – فني صيانة لابتوبات (بورسعيد)
“اشتريت الباور لتغذية فلاش NAND أثناء النسخ. التيار 2A كافٍ، والجهاز صغير الحجم. التوصيل لجميع المحافظات سريع.”
🔗 منتجات ذات صلة – اكتشف المزيد من أدوات البرمجة
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو باور شحن الفلاشات EMMC؟ هو مصدر طاقة خارجي يوفر جهوداً متعددة (1.8V، 3.3V، 5V) لتشغيل شرائح eMMC و NAND أثناء برمجتها خارج اللوحة (Offline)، لضمان تيار كافٍ واستقرار الإشارات.
- هل أحتاج إلى باور خارجي لبرمجة eMMC باستخدام RT809H؟ RT809H يوفر طاقة 3.3V بقدرة محدودة (≈ 500mA). للشرائح الكبيرة (أكثر من 32 جيجابايت) أو التالفة، قد لا يكون كافياً، فيفضل استخدام باور خارجي.
- كيف أختار الجهد المناسب لشريحة eMMC؟ ابحث عن رقم الشريحة على alldatasheet.com أو اقرأ قيمة VCC من داتاشيت. معظم eMMC الحديثة تعمل بجهد 1.8V أو 3.3V. القديمة 3.3V.
- هل يأتي المحول 12V مع المنتج؟ لا، المحول غير مرفق. يمكنك شراء محول 12V 2A أو 3A بشكل منفصل (متوفر في الجوكر للالكترونيات).
- ما هي مدة الضمان؟ ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – باور شحن الفلاشات EMMC
1. ما هو باور شحن الفلاشات EMMC بالضبط؟
هو مصدر طاقة إلكتروني مستقر ومحمول يوفر 1.8V، 3.3V، و5V لتشغيل شرائح eMMC و NAND أثناء برمجتها خارج اللوحة (Offline).
2. هل يمكن استخدامه مع مبرمجة RT809F؟
نعم، يمكن استخدامه مع أي مبرمجة تدعم توصيل eMMC عبر أسلاك منفصلة. RT809F لا يحتوي على مقبس eMMC مدمج، لكن يمكن توصيل إشارات البيانات وطاقة الباور.
3. ما هو الحد الأقصى للتيار؟
التيار الأقصى المستمر هو 2 أمبير، ويمكن أن يتحمل ذروة 2.5 أمبير لفترة قصيرة. يكفي لجميع شرائح eMMC و NAND.
4. هل يدعم الحماية من عكس القطبية؟
نعم، الوحدة مزودة بدائرة حماية تمنع تلف الجهاز إذا تم عكس أسلاك VCC و GND (لكن لا تجرب ذلك عمداً).
5. كيف أعرف أن الجهد صحيح دون توصيل شريحة؟
استخدم مقياس فولتية (مولتيميتر) على طرفي الخرج (الأحمر والأسود) بعد اختيار الجهد بالمفتاح الدوار. يجب أن تكون القراءة قريبة من القيمة المحددة (±2%).
6. هل يمكن استخدامه لشحن بطاريات الليثيوم؟
لا، هذا الجهاز مصمم خصيصاً لتشغيل الدوائر الإلكترونية (مصدر جهد ثابت). لا يستخدم لشحن البطاريات.
7. ما هي درجة حرارة التشغيل الآمنة؟
الجهاز مصمم للعمل بين -10°C و +50°C. تجنب وضعه في أماكن حارة جداً أو تحت أشعة الشمس المباشرة.
8. هل يمكن ترك الباور موصولاً بالشريحة لفترة طويلة؟
نعم، طالما أن الشريحة لا تسحب تياراً زائداً. لكن يفضل فصل الطاقة بعد الانتهاء من البرمجة لتجنب أي مخاطر.
9. هل يوجد ضمان؟
نعم، ضمان 14 يوم ضد عيوب التصنيع (تلف المكونات، خلل في منظم الجهد).
10. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
11. هل يمكن شراء المحول 12V من الجوكر؟
نعم، لدينا محولات 12V 2A و 3A عالية الجودة. يمكن إضافتها إلى الطلب بشكل منفصل.
12. ما الفرق بين هذا الباور ومصدر الطاقة المدمج في RT809H؟
RT809H يوفر 3.3V فقط وبحدود 0.5A. هذا الباور يوفر 1.8V، 3.3V، 5V وبتيار 2A، بالإضافة إلى حماية أفضل.
13. كيف أوصل الباور مع eMMC عبر محول BGA؟
قم بتوصيل سلك VCC (أحمر) بدبوس VCC في المحول، وسلك GND (أسود) بدبوس GND. لا تقم بتوصيل أسلاك الإشارة (CMD، CLK، DATA) من الباور.
14. ماذا أفعل إذا كان LED أحمر مضاءً؟
افصل الطاقة فوراً. هذا يعني أن هناك قصراً في الخرج أو تياراً زائداً. افحص أسلاكك وشريحتك بحثاً عن قصر.
15. هل يمكن استخدامه مع شريحة NAND 5V؟
نعم، اختر 5V على المفتاح الدوار. تأكد من أن الشريحة تتحمل 5V (معظم NAND القديمة تعمل بـ 5V).
16. هل يؤثر طول كابل الطاقة على الأداء؟
نعم، الكابلات الطويلة تسبب هبوطاً في الجهد وتداخلاً. يفضل استخدام كابل أقل من 50 سم بين الباور والشريحة.
17. هل يمكن استخدام الباور لتشغيل دوائر أخرى (مثل Arduino)؟
نعم، يمكن استخدامه كمصدر طعام عام 3.3V أو 5V لمشاريع Arduino الصغيرة (تيار حتى 2A).
18. هل يأتي الجهاز مع كابل توصيل إلى الشريحة؟
يأتي مع أسلاك حرة (أحمر وأسود) طويلة بما يكفي. أنت بحاجة إلى توصيلها بمحول eMMC أو مباشرة بلوحة اختبار.
19. كيف أختار الجهد الصحيح لـ eMMC غير معروفة؟
ابدأ بجهد 3.3V (الأكثر شيوعاً). إذا كانت الشريحة لا تستجيب أو تسخن، جرب 1.8V. يمكنك أيضاً البحث برقم الشريحة على الإنترنت.
20. أين أجد فيديو تعليمي لتوصيل الباور؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
