ادبتر 16 بن واسع 300 مللي
250,00 EGP
الوصف
📑 فهرس المحتويات

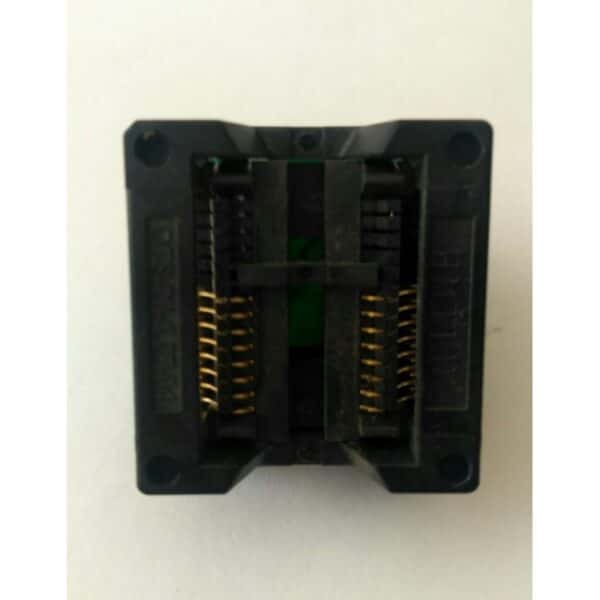

🔹 ادبتر 16 بن واسع 300 مللي – المحول العريض الاحترافي لبرمجة شرائح SOP16 القديمة والعريضة
ادبتر 16 بن واسع 300 مللي هو قطعة أساسية في أي ورشة صيانة إلكترونيات تتعامل مع الشرائح القديمة أو ذات الجسم العريض في مصر. من خبرتنا التي تزيد عن 15 عاماً في إصلاح أجهزة الريسيفر القديمة واللوحات الأم الصناعية، نؤكد أن هذا المحول (SOP16 عريض إلى DIP16) هو الحل الأمثل لبرمجة شرائح EEPROM مثل 93Cxx العريضة، 28Cxx، وشرائح Parallel ذات 16 دبوساً دون عناء اللحام. يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. جودة التصنيع العالية والدبابيس المذهبة تضمن تلامساً ممتازاً وقراءة/كتابة مستقرة حتى مع الشرائح الحساسة.
📊 المواصفات الفنية الكاملة – ادبتر 16 بن واسع 300 مللي
SOP16 (واسع) إلى DIP16
1.27 مم (عرض الجسم 300 مللي ≈ 7.5 مم)
≈ 7.5 – 8.0 مم (نموذجي للـ SOP16 العريض)
نحاس فسفوري مطلي بالذهب (30 ميكرون)
-25°C إلى +85°C
أكثر من 5000 دورة
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| لون اللوحة | أسود مع طباعة بيضاء لتعريف الدبوس 1 | واضح وسهل الاستخدام |
| مقاومة التلامس | أقل من 50 ملي أوم | توصيل ممتاز للإشارات |
| مادة العازل | FR4 عالية الجودة | مقاومة للحرارة والتشوه |
| الأبعاد | 25.4 × 25.4 مم | يتناسب مع مقبس DIP40 القياسي عبر محول وسيط |
| الوزن | ≈ 7 جرام | خفيف وسهل الحمل |
📍 دليل توزيع الأطراف (Pinout) – ادبتر 16 بن واسع 300 مللي (وضع Microwire/Parallel نموذجي)
يتوافق المحول مع ترقيم الدبابيس القياسي لشرائح SOP16 العريضة. الدبوس رقم 1 محدد بعلامة مطبوعة. الجدول التالي يوضح الوظائف النموذجية لوضع Microwire (93Cxx العريضة) و Parallel EEPROM (28C64):
| دبوس المحول (SOP16) | دبوس المقبس DIP16 | الإشارة (93C46 نموذجاً) | الوظيفة |
|---|---|---|---|
| 1 | 1 | CS | Chip Select (تحديد الشريحة) |
| 2 | 2 | SK | Serial Clock (ساعة) |
| 3 | 3 | DI | Data In (بيانات من المبرمجة) |
| 4 | 4 | DO | Data Out (بيانات إلى المبرمجة) |
| 5 | 5 | ORG | تنظيم الذاكرة (x8/x16) – عادة يُربط بـ GND أو VCC |
| 6-7 | 6-7 | NC | غير مستخدم |
| 8 | 8 | GND | أرضي |
| 9 | 9 | VCC | جهد التغذية (5V غالباً) |
| 10-16 | 10-16 | NC | غير مستخدم (أو دبابيس بيانات في Parallel EEPROM) |
ملاحظة: في شرائح Parallel EEPROM مثل 28C64، تُستخدم دبابيس إضافية للعنونة والبيانات. راجع الداتا شيت الخاصة بشريحتك للتأكد من التوصيلات.
🔧 طريقة الاستخدام والتوصيل – ادبتر 16 بن واسع 300 مللي
استخدام المحول بسيط جداً، لكن اتباع الخطوات الصحيحة يضمن نجاح البرمجة:
- الخطوة 1 – تحضير الشريحة: تأكد من نظافة دبابيس شريحة SOP16 العريضة. استخدم كحول إيزوبروبيل لإزالة الأوساخ.
- الخطوة 2 – توجيه الدبوس رقم 1: ابحث عن العلامة على الشريحة (نقطة، دائرة، أو حافة مشطوفة). قم بمحاذاتها مع العلامة المطبوعة على المحول (مثلث أو نقطة بيضاء).
- الخطوة 3 – تثبيت الشريحة: اضغط برفق حتى تستقر الشريحة في مقبس المحول. لا تستخدم قوة مفرطة.
- الخطوة 4 – تركيب المحول: أدخل المحول في مقبس DIP40 الخاص بالمبرمجة (قد تحتاج إلى محول وسيط DIP16 إلى DIP40 إذا كانت المبرمجة لا تقبل DIP16 مباشرة).
- الخطوة 5 – البرمجة: شغّل برنامج المبرمجة، اختر نوع الشريحة (مثلاً 93C46 أو AT28C64) وابدأ القراءة أو الكتابة.
نصيحة من الورشة: إذا كنت تواجه قراءة خاطئة، حاول تنظيف دبابيس المحول أيضاً. تراكم الغبار أو الأكسدة يسبب ضعف التلامس.
💻 الشرائح المتوافقة مع ادبتر 16 بن واسع 300 مللي
هذا المحول يدعم آلاف الشرائح ذات封装 SOP16 العريض (300mil). إليك أبرز السلاسل:
| سلسلة الشريحة | أمثلة | الاستخدام الشائع |
|---|---|---|
| Microwire EEPROM (93 series عريض) | 93C46, 93C56, 93C66, 93C86 (الإصدارات العريضة) | بطاقات الذاكرة القديمة، أجهزة السيارات، أجهزة التلفزيون |
| Parallel EEPROM (28 series) | 28C64, 28C256, 28C16, 28C32 (SOP16 عريض) | ذاكرة تخزين البرامج الثابتة في الأجهزة القديمة |
| SPI EEPROM (25 series عريض) | 25LC640, 25LC1024 (بعض الإصدارات العريضة) | تخزين الإعدادات في الأجهزة الصناعية والطبية |
| أجهزة استشعار رقمية قديمة | DS1620, DS1820 (في بعض التطبيقات) | تطبيقات درجة الحرارة |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| عدم التعرف على الشريحة أو قراءة FF | دبوس رقم 1 غير محاذي، تلامس ضعيف، أوساخ على الدبابيس | افحص اتجاه الشريحة، نظف الدبابيس، جرب شريحة أخرى معروفة | أعد تركيب الشريكة وتأكد من العلامة، استخدم ممحاة لتنظيف الدبابيس |
| خطأ في التحقق (Verify error) بعد الكتابة | اتصال متقطع أثناء الكتابة، جهد غير مستقر، شريحة رديئة | جرب سرعة كتابة أقل في البرنامج، استخدم مصدر طاقة ثابت | قلل سرعة SPI في إعدادات المبرمجة، استخدم كابل USB قصير |
| المحول لا يثبت في مقبس المبرمجة | دبابيس المحول مثنية أو متسخة، مقبس المبرمجة تالف | افحص دبابيس المحول بصرياً، جرب مقبس آخر | قم بتعديل الدبابيس برفق باستخدام ملقط، استبدل المحول إذا لزم الأمر |
| ارتفاع حرارة الشريحة أو المحول | قصر في الدبابيس أو جهد زائد (5V بدل 3.3V) | افحص جهد VCC على دبوس 16، تأكد من عدم وجود لحام عشوائي | افصل فوراً، اضبط المبرمجة على الجهد الصحيح (معظم 93Cxx تعمل 5V، بعضها 3.3V) |
🔄 البدائل والمقارنات – ادبتر 16 بن واسع 300 مللي مقابل الأنواع الأخرى
في الجوكر للالكترونيات، نوفر مجموعة كاملة من المحولات. إليك مقارنة لمساعدتك في الاختيار:
| المنتج | عدد الدبابيس | المسافة (Pitch) | عرض الشريحة | الاستخدام الموصى به | السعر النسبي |
|---|---|---|---|---|---|
| ادبتر 16 بن واسع 300 مللي (هذا المنتج) | 16 | 1.27 مم | ≈ 7.5 مم | شرائح SOP16 العريضة (93Cxx قديمة، 28Cxx، 25LCxx عريض) | متوسط (⭐⭐) |
| ادبتر 16 ضيق 150 مللي | 16 | 1.27 مم | ≈ 3.9 مم | شرائح SOP16 الحديثة الضيقة (93Cxx جديدة، 25LCxx ضيق) | متوسط (⭐⭐) |
| ادبتر 8 بن واسع 200 مللي | 8 | 1.27 مم | ≈ 5.3 مم | شرائح SOP8 العريضة القديمة | اقتصادي (⭐) |
| ادبتر 8 بن ضيق 150 مللي | 8 | 1.27 مم | ≈ 3.9 مم | شرائح SPI Flash الحديثة (W25Q, MX25L) | اقتصادي (⭐) |
خلاصة: إذا كنت تتعامل مع شرائح SOP16 عريضة مثل 93C46 القديمة أو 28C64، فإن ادبتر 16 بن واسع 300 مللي هو الخيار الصحيح. للشرائح الضيقة، استخدم الإصدار 150 مللي.
📖 قاموس المصطلحات التقنية (Glossary)
SOP (Small Outline Package):封装 صغير الحجم ذو دبابيس على الجانبين. 300mil: 300 جزء من الألف من البوصة = 7.62 مم، عرض جسم الشريحة العريضة. Pitch: المسافة بين مركز دبوس وآخر (1.27 مم قياسي). Microwire: بروتوكول تسلسلي بسيط تستخدمه شرائح 93Cxx. Parallel EEPROM: ذاكرة ذات ناقل بيانات متوازي (8 بت). DIP16:封装 ذو 16 دبوساً تستخدم في المبرمجات القديمة. محول (Adapter): قطعة وسيطة تسمح بتركيب封装 في مقبس آخر.
📄 المصادر التقنية والمراجع الخارجية
على الرغم من عدم وجود داتا شيت خاص بالمحول نفسه، إلا أننا نوصي بالاستعانة بالمصادر التالية (DoFollow) للتعرف على مواصفات الشرائح التي ستبرمجها باستخدام هذا المحول:
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات، يمكنك البحث عن أي شريحة SOP16 عريضة لمعرفة دبابيسها وجهدها.
- Datasheet4u.com – محرك بحث متخصص لأوراق البيانات.
- Alltransistors.com – مرجع للترانزستورات والمكونات المنفصلة.
- Arduino Forum – منتدى لمناقشة مشاريع البرمجة والمحولات.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ نظف الدبابيس بانتظام: باستخدام كحول الأيزوبروبيل وفرشاة ناعمة. الأوساخ تسبب 70% من مشاكل القراءة.
- ✔️ استخدم علامة الدبوس رقم 1 بحذر: معظم الشرائح العريضة لديها نقطة صغيرة أو حافة مشطوفة. تأكد من تطابقها مع المثلث المطبوع على المحول.
- ✔️ لا تضغط بقوة: إذا كانت الشريحة لا تدخل بسهولة، تحقق من الاتجاه أولاً. القوة الزائدة قد تنحني الدبابيس.
- ✔️ اختر الجهد الصحيح: شرائح 93Cxx القديمة تعمل غالباً بـ 5V، بينما 28Cxx تعمل بـ 5V أيضاً. تأكد من ضبط المبرمجة على الجهد المناسب.
- ✔️ اختبر المحول أولاً: إذا كنت تشك في سلامته، جربه بشريحة معروفة العمل (مثل 93C46 عريض).
- ✔️ قم بتخزين المحول في علبة واقية: لمنع الغبار والأكسدة، احتفظ به في كيس مضاد للكهرباء الساكنة.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة من مصانع موثوقة مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول استخدام المحول واختيار النوع المناسب. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة سيارات (القاهرة)
“اشتريت ادبتر 16 بن واسع 300 مللي من الجوكر، جودة التصنيع ممتازة. أستخدمه لبرمجة 93C46 العريضة في أجهزة الإنذار القديمة. الشحن سريع جداً.”
مصطفى كامل – صاحب ورشة إلكترونيات (الإسكندرية)
“محول ممتاز للشرائح العريضة، ثابت ومتانة عالية. أنصح به لكل فني يبرمج شرائح 28C64.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيد جداً، الدبابيس المذهبة تلمس بقوة. الدعم الفني من الجوكر ممتاز وساعدني في اختيار المحول المناسب.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمته مع مبرمجة RT809F لبرمجة 28C64. قراءة وكتابة مستقرة. شكراً الجوكر.”
كريم الشافعي – فني شاشات LED (بورسعيد)
“اشتريت 2 محول، كلهم يعملون بشكل مثالي. التوصيل لجميع المحافظات سريع جداً.”
🔗 منتجات ذات صلة – اكتشف المحولات الأخرى
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما الفرق بين ادبتر 16 بن واسع 300 مللي والضيق 150 مللي؟ الفرق في عرض جسم الشريحة. العريض (300mil) مناسب للشرائح القديمة مثل 93C46 العريضة و 28C64، والضيق (150mil) للشرائح الحديثة الصغيرة.
- هل يدعم هذا المحول شرائح 28C64؟ نعم، يدعم 28C64 و 28C256 و 28C16 ذات封装 SOP16 العريض.
- كيف أعرف أن المحول مناسب لشريحتي؟ قم بقياس عرض جسم الشريحة. إذا كان حوالي 7.5 مم فهو 300mil. يمكنك أيضاً البحث عن رقم الشريحة على alldatasheet.com لمعرفة封装.
- هل يمكن استخدام المحول مع مبرمجة CH341A؟ نعم، يدعم جميع المبرمجات ذات مقبس DIP40 (مع محول وسيط DIP16 إلى DIP40).
- ما هي مدة الضمان؟ ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – ادبتر 16 بن واسع 300 مللي
1. ما هو ادبتر 16 بن واسع 300 مللي بالضبط؟
هو محول يسمح بتركيب شرائح SMD من نوع SOP16 العريض (ذات عرض جسم 300mil) على مقبس DIP16 القياسي للمبرمجات، لتسهيل برمجة الشرائح دون لحام.
2. هل المحول سلبي أم نشط؟
سلبي تماماً (passive)، لا يحتوي على أي مكونات إلكترونية، فقط يمرر الإشارات من الشريحة إلى المقبس.
3. ما هي أنواع الشرائح التي لا تعمل مع هذا المحول؟
الشرائح ذات封装 SOP16 الضيق (150mil) أو التي تحتوي على أكثر من 16 دبوساً. أيضاً الشرائح ذات الجهد المنخفض جداً (1.2V) تحتاج إلى محول مستوى جهد.
4. هل يمكن استخدامه مع مبرمجة RT809F؟
نعم، RT809F تحتوي على مقبس DIP40، ويمكن تركيب المحول عبر محول وسيط DIP16 إلى DIP40.
5. كيف أنظف المحول؟
استخدم كحول الأيزوبروبيل (99%) وفرشاة أسنان ناعمة. جففه جيداً قبل الاستخدام.
6. ماذا أفعل إذا كانت الشريحة لا تثبت بشكل محكم؟
تأكد من أن دبابيس الشريحة غير مثنية. يمكن استخدام قطعة صغيرة من المطاط للضغط برفق.
7. هل يمكن أن يتلف المحول بسبب الاستخدام المتكرر؟
مع الاستخدام العادي، يدوم لأكثر من 5000 دورة تركيب. لكن الدبابيس قد تتآكل أو تنكسر إذا استخدمت بقوة.
8. ما هو الفرق بين هذا المحول ومشبك SOIC16 العريض؟
المحول يحتاج إلى نزع الشريحة من اللوحة وتركيبها فيه. المشبك يسمح بالبرمجة دون نزع الشريحة (in-circuit).
9. هل يأتي المحول مع دليل تعليمات؟
نعم، يتم توفير رابط لدليل سريع، أو يمكنك التواصل مع الدعم الفني عبر واتساب.
10. ما هي سرعة البرمجة القصوى التي يدعمها المحول؟
نظراً لكونه سلبياً، لا يحدد سرعة. يعتمد على المبرمجة وجودة التوصيل. يمكن أن يعمل حتى 10 ميجاهرتز دون مشاكل.
11. هل يدعم شرائح 5V مثل 93C46 العريضة؟
نعم، طالما أن المبرمجة توفر 5V. تأكد من ضبط الجهد على 5V في المبرمجة.
12. كيف أتأكد من أن المحول يعمل بشكل صحيح؟
جرب شريحة معروفة العمل (مثل 93C46 عريض) واقرأ معرفها (ID). إذا ظهرت بشكل صحيح، فالمحول سليم.
13. هل يمكن استخدامه مع أجهزة اختبار أخرى مثل محلل المنطق؟
نعم، يمكنك استخدامه لتوصيل شرائح SOP16 العريضة بأي جهاز له مقبس DIP16.
14. ما هي مادة عزل المحول؟
FR4 عالية الجودة (نفس المستخدمة في اللوحات الإلكترونية)، مقاومة للحرارة حتى 130 درجة مئوية.
15. هل هناك ضمان على المنتج؟
نعم، ضمان 14 يوم ضد عيوب التصنيع (دبابيس مكسورة، دوائر مفتوحة).
16. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
17. هل يمكن شراء المحول بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش ومراكز الصيانة.
18. هل المحول مناسب للمبتدئين؟
بكل تأكيد. استخدامه سهل، ويمكن لأي فني أو هاوي تعلمه في دقائق.
19. ماذا أفعل إذا وصل المحول بدبابيس مثنية؟
يمكن تعديلها برفق باستخدام ملقط صغير. إذا كانت مكسورة، نستبدله مجاناً ضمن الضمان.
20. أين أجد فيديو تعليمي لاستخدام المحول؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
🚚 سياسة الشحن والتوصيل لمصر
نحن في الجوكر للالكترونيات نحرص على وصول منتجك إليك بأسرع وقت. يتم شحن الطلب بعد يوم عمل واحد من تأكيد الدفع. مدة الاستلام تتراوح بين 24 إلى 48 ساعة من تاريخ الشحن لجميع محافظات مصر. نستخدم شركات شحن موثوقة (أرامكس، بريد مصر، سمسا إكسبريس). يتم التوصيل حتى باب المنزل أو أقرب نقطة استلام حسب منطقتك.
