ادبتر 8 بن ضيق 150 مللي
السعر الأصلي هو: 175,00 EGP.125,00 EGPالسعر الحالي هو: 125,00 EGP.
غير متوفر في المخزون
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
📑 فهرس المحتويات

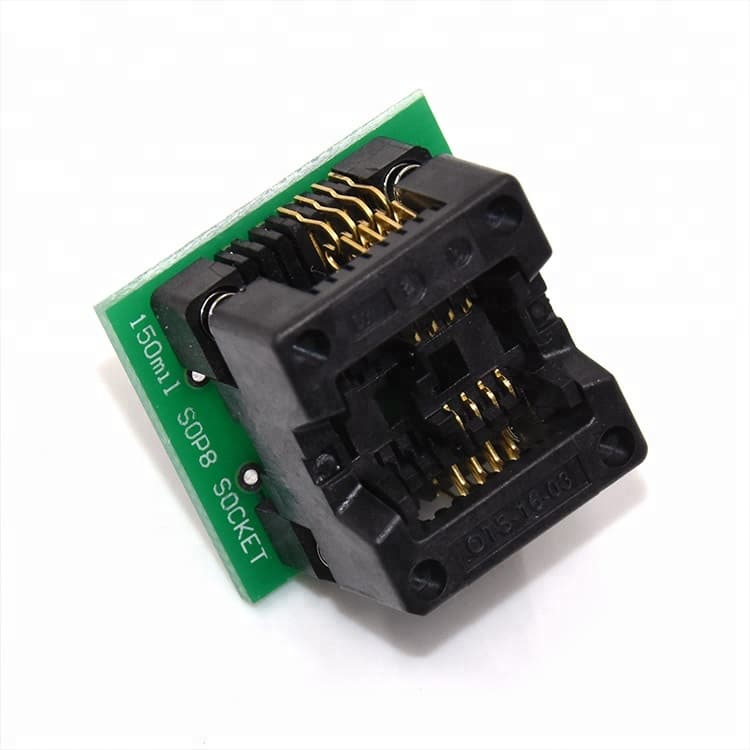

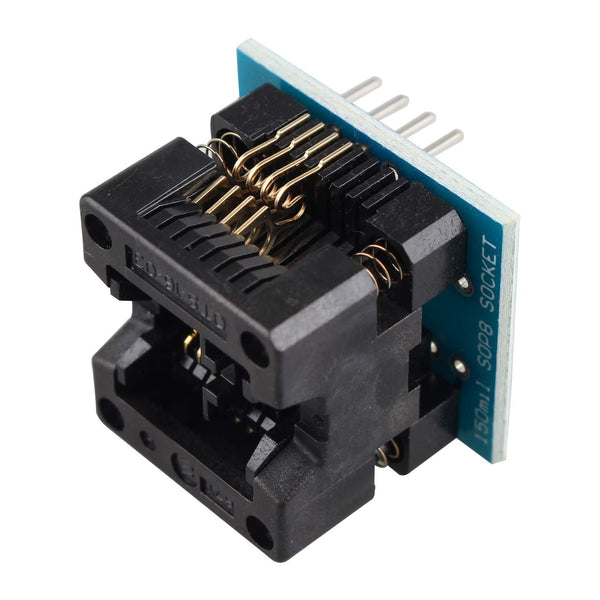

🔹 ادبتر 8 بن ضيق 150 مللي – المحول الاحترافي لبرمجة شرائح SOP8 (SPI Flash و EEPROM)
ادبتر 8 بن ضيق 150 مللي هو قطعة أساسية لا غنى عنها في أي ورشة صيانة إلكترونيات في مصر. من خبرتنا التي تزيد عن 12 عاماً في إصلاح أجهزة الريسيفر واللابتوب، نؤكد أن هذا المحول (SOP8 إلى DIP8) هو الحل الأمثل لبرمجة شرائح SPI Flash مثل 25Qxx و EEPROM مثل 24Cxx دون عناء اللحام. يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. جودة التصنيع العالية والدبابيس المذهبة تضمن تلامساً ممتازاً وقراءة/كتابة مستقرة.
📊 المواصفات الفنية الكاملة – ادبتر 8 بن ضيق 150 مللي
SOP8 (ضيق) إلى DIP8
1.27 مم (150 مللي)
3.9 مم (نموذجي للـ SOP8 الضيق)
نحاس فسفوري مطلي بالذهب (30 ميكرون)
-25°C إلى +85°C
أكثر من 5000 دورة
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| لون اللوحة | أسود مع طباعة بيضاء لتعريف الدبوس 1 | واضح وسهل الاستخدام |
| مقاومة التلامس | أقل من 50 ملي أوم | توصيل ممتاز للإشارات |
| مادة العازل | FR4 عالية الجودة | مقاومة للحرارة والتشوه |
| الأبعاد | 25.4 × 18 مم | يتناسب مع مقبس DIP40 القياسي |
| ≈ 5 جرام | خفيف وسهل الحمل |
📍 دليل توزيع الأطراف (Pinout) – ادبتر 8 بن ضيق 150 مللي
يتوافق المحول مع ترقيم الدبابيس القياسي لشرائح SOP8. الدبوس رقم 1 محدد بعلامة مطبوعة (نقطة أو مثلث) على PCB. الجدول التالي يوضح الوظائف النموذجية لوضع SPI (الأكثر شيوعاً):
| دبوس المحول (SOP8) | دبوس المقبس DIP8 | الإشارة | الوظيفة |
|---|---|---|---|
| 1 | 1 | CS# | Chip Select (تحديد الشريحة) نشط منخفض |
| 2 | 2 | MISO/DOUT | Master In Slave Out (بيانات من الشريحة) |
| 3 | 3 | WP#/HOLD# | حماية الكتابة أو تعليق (اختياري) |
| 4 | GND | أرضي | |
| 5 | MOSI/DIN | Master Out Slave In (بيانات إلى الشريحة) | |
| 6 | SCK | ساعة SPI | |
| 7 | HOLD#/WP# | وظيفة ثانوية | |
| 8 | VCC (3.3V أو 5V) | جهد تغذية الشريحة |
ملاحظة: في أغلب الشرائح مثل Winbond 25Q64، دبوس 3 هو WP# ودبوس 7 هو HOLD#. يمكن تركهما غير موصولين إذا لم تستخدم وظائف الحماية.
🔧 طريقة الاستخدام والتوصيل – ادبتر 8 بن ضيق 150 مللي
استخدام المحول بسيط جداً، لكن اتباع الخطوات الصحيحة يضمن نجاح البرمجة:
- الخطوة 1 – تحضير الشريحة: تأكد من نظافة دبابيس شريحة SOP8. يمكن استخدام ممحاة أو كحول إيزوبروبيل لإزالة الأوساخ.
- الخطوة 2 – توجيه الدبوس رقم 1: ابحث عن العلامة على الشريحة (نقطة، دائرة، أو حافة مشطوفة). قم بمحاذاتها مع العلامة المطبوعة على المحول (عادة مثلث أو نقطة بيضاء).
- الخطوة 3 – تثبيت الشريحة: اضغط برفق حتى تستقر الشريحة في مقبس المحول. لا تستخدم قوة مفرطة.
- الخطوة 4 – تركيب المحول: أدخل المحول في مقبس DIP40 الخاص بالمبرمجة (مثل RT809F أو CH341A). تأكد من محاذاة جميع الدبابيس.
- الخطوة 5 – البرمجة: شغّل برنامج المبرمجة، اختر نوع الشريحة (مثلاً W25Q64) وابدأ القراءة أو الكتابة.
نصيحة من الورشة: إذا كنت تواجه قراءة خاطئة، حاول تنظيف دبابيس المحول أيضاً. تراكم الغبار أو الأكسدة يسبب ضعف التلامس.
💻 الشرائح المتوافقة مع ادبتر 8 بن ضيق 150 مللي
هذا المحول يدعم آلاف الشرائح ذات封装 SOP8 الضيق (150mil). إليك أبرز السلاسل:
| سلسلة الشريحة | أمثلة | الاستخدام الشائع |
|---|---|---|
| W25Q16, W25Q32, W25Q64, W25Q128, MX25L3205, MX25L6405, GD25Q64, EN25Q80 | BIOS اللابتوبات، تحديث firmware الرسيفرات | |
| 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C128 | تخزين إعدادات الشاشات، أجهزة التلفزيون، بطاقات الذاكرة | |
| 25AA02, 25LC640, 25LC1024 | تطبيقات صناعية وتحكم | |
| 93C46, 93C56, 93C66, 93C86 (بعضها يتطلب محول 150mil) | أجهزة السيارات، بطاقات الذاكرة القديمة | |
| AT25DF, S25FL, M25P, SST25, إلخ | مجالات متنوعة |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|
| دبوس رقم 1 غير محاذي، تلامس ضعيف، أوساخ على الدبابيس | افحص اتجاه الشريحة، نظف الدبابيس، جرب شريحة أخرى معروفة | أعد تركيب الشريكة وتأكد من العلامة، استخدم ممحاة لتنظيف دبابيس الشريحة والمحول |
| اتصال متقطع أثناء الكتابة، جهد غير مستقر، شريحة رديئة | جرب سرعة كتابة أقل في البرنامج، استخدم مصدر طاقة ثابت | قلل سرعة SPI في إعدادات المبرمجة، استخدم كابل USB قصير عالي الجودة |
| دبابيس المحول مثنية أو متسخة، مقبس المبرمجة تالف | افحص دبابيس المحول بصرياً، جرب مقبس آخر | قم بتعديل الدبابيس برفق باستخدام ملقط، استبدل المحول إذا لزم الأمر |
| قصر في الدبابيس أو جهد زائد (5V بدل 3.3V) | افحص جهد VCC على دبوس 8، تأكد من عدم وجود لحام عشوائي | افصل فوراً، اضبط المبرمجة على 3.3V (معظم شرائح SPI حديثة), لا تستخدم 5V |
| استخدام قوة مفرطة أثناء التركيب أو الفك | فحص بصري | لا يمكن إصلاحه؛ استبدل المحول. للاستخدام القادم كن أكثر رفقاً. |
🔄 البدائل والمقارنات – ادبتر 8 بن ضيق 150 مللي مقابل الأنواع الأخرى
في الجوكر للالكترونيات، نوفر مجموعة كاملة من المحولات. إليك مقارنة لمساعدتك في الاختيار:
| المنتج | المسافة (Pitch) | عرض الشريحة | الاستخدام الموصى به | السعر النسبي |
|---|---|---|---|---|
| 1.27 مم | ≈ 3.9 مم | شرائح SPI Flash الحديثة (W25Q, MX25L, GD25) | اقتصادي (⭐) | |
| 1.27 مم ولكن عرض PCB أكبر | ≈ 5.3 مم | شرائح SOP8 القديمة أو ذات الجسم العريض (بعض 24Cxx) | اقتصادي (⭐) | |
| 1.27 مم | ≈ 3.9 مم (16 دبوس) | شرائح 93Cxx، 25Cxx، 24Cxx ذات 16 دبوس | متوسط (⭐⭐) | |
| 1.27 مم لكن عرض 7.5 مم | ≈ 7.5 مم (16 دبوس) | شرائح EEPROM موازية قديمة | متوسط (⭐⭐) |
خلاصة: إذا كنت تتعامل مع شرائح BIOS الحديثة (25Qxx) أو EEPROM SPI، فإن ادبتر 8 بن ضيق 150 مللي هو الخيار الصحيح. للشرائح العريضة، استخدم الإصدار 200 مللي.
📖 قاموس المصطلحات التقنية (Glossary)
SOP (Small Outline Package):封装 صغير الحجم ذو دبابيس على الجانبين. Pitch: المسافة بين مركز دبوس وآخر (بالملليمتر أو الميل). 150mil: 150 جزء من الألف من البوصة = 3.81 مم، وهي المسافة القياسية للشرائح الضيقة. SPI Flash: ذاكرة فلاش تسلسلية تستخدم في BIOS والتخزين المدمج. EEPROM: ذاكرة قابلة للمسح كهربائياً. DIP8:封装 ذو 8 دبابيس تستخدم في المبرمجات. محول (Adapter): قطعة وسيطة تسمح بتركيب封装 في مقبس آخر.
📄 المصادر التقنية والمراجع الخارجية
على الرغم من عدم وجود داتا شيت خاص بالمحول نفسه، إلا أننا نوصي بالاستعانة بالمصادر التالية (DoFollow) للتعرف على مواصفات الشرائح التي ستبرمجها باستخدام هذا المحول:
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات، يمكنك البحث عن أي شريحة SOP8 لمعرفة دبابيسها وجهدها.
- Datasheet4u.com – محرك بحث متخصص لأوراق البيانات.
- Alltransistors.com – مرجع للترانزستورات والمكونات المنفصلة.
- Arduino Forum – منتدى لمناقشة مشاريع البرمجة والمحولات.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ نظف الدبابيس بانتظام: باستخدام كحول الأيزوبروبيل وفرشاة ناعمة. الأوساخ تسبب 70% من مشاكل القراءة.
- ✔️ استخدم علامة الدبوس رقم 1 بحذر: معظم الشرائح لديها نقطة صغيرة أو حافة مشطوفة. تأكد من تطابقها مع المثلث المطبوع على المحول.
- ✔️ لا تضغط بقوة: إذا كانت الشريحة لا تدخل بسهولة، تحقق من الاتجاه أولاً. القوة الزائدة قد تنحني الدبابيس.
- ✔️ اختر الجهد الصحيح: غالبية شرائح SPI Flash تعمل بـ 3.3V. تأكد من ضبط المبرمجة على 3.3V وليس 5V لتجنب إتلاف الشريحة.
- ✔️ اختبر المحول أولاً: إذا كنت تشك في سلامته، جربه بشريحة معروفة العمل (مثل W25Q64).
- ✔️ قم بتخزين المحول في علبة واقية: لمنع الغبار والأكسدة، احتفظ به في كيس مضاد للكهرباء الساكنة.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة من مصانع موثوقة مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول استخدام المحول واختيار النوع المناسب. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني لابتوبات (القاهرة)
“اشتريت ادبتر 8 بن ضيق 150 مللي من الجوكر، جودة التصنيع ممتازة والدبابيس المذهبة تلمس بقوة. أستخدمه يومياً لبرمجة BIOS للابتوبات. أنصح به بشدة.”
مصطفى كامل – صاحب ورشة رسيفر (الإسكندرية)
“محول رائع، ثابت ومتانة عالية. وفر علي وقت اللحام. الشحن سريع وصل خلال 24 ساعة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيد جداً، لكن أتمنى لو كان السعر أقل قليلاً. بالمقابل الدعم الفني من الجوكر ممتاز وساعدني في اختيار المحول المناسب.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“محول ممتاز، استخدمته مع CH341A لبرمجة 24C02. قراءة وكتابة مستقرة. شكراً الجوكر.”
كريم الشافعي – فني شاشات LED (بورسعيد)
“اشتريت 3 محولات من الجوكر، كلهم يعملون بشكل مثالي. التوصيل لجميع المحافظات سريع جداً.”
🔗 منتجات ذات صلة – اكتشف المحولات الأخرى
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما الفرق بين ادبتر 8 بن ضيق 150 مللي والواسع 200 مللي؟ الفرق في عرض جسم الشريحة. الضيق (150mil) مناسب لمعظم شرائح SPI Flash الحديثة (مثل W25Q64)، بينما الواسع (200mil) للشرائح القديمة أو ذات الجسم الأعرض.
- هل يدعم هذا المحول شرائح 1.8V؟ المحول سلبي (passive) ولا يغير الجهد، لذا يدعم أي جهد طالما أن المبرمجة تدعمه. تأكد من ضبط جهد المبرمجة على 1.8V إذا كانت الشريحة كذلك.
- كيف أعرف أن المحول مناسب لشريحتي؟ قم بقياس عرض جسم الشريحة. إذا كان حوالي 3.9-4 مم فهو 150mil. يمكنك أيضاً البحث عن رقم الشريحة على alldatasheet.com لمعرفة封装.
- هل يمكن استخدام المحول مع مبرمجة CH341A؟ نعم، يدعم جميع المبرمجات ذات مقبس DIP40 أو DIP8 (مع محول إضافي).
- ما هي مدة الضمان؟ ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – ادبتر 8 بن ضيق 150 مللي
1. ما هو ادبتر 8 بن ضيق 150 مللي بالضبط؟
هو محول يسمح بتركيب شرائح SMD من نوع SOP8 (ذات مسافة 150mil) على مقبس DIP8 القياسي للمبرمجات، لتسهيل برمجة الشرائح دون لحام.
2. هل المحول سلبي أم نشط؟
سلبي تماماً (passive)، لا يحتوي على أي مكونات إلكترونية، فقط يمرر الإشارات من الشريحة إلى المقبس.
3. ما هي أنواع الشرائح التي لا تعمل مع هذا المحول؟
الشرائح ذات封装 SOP8 العريض (200mil) أو التي تحتوي على أكثر من 8 دبابيس. أيضاً الشرائح ذات الجهد المنخفض جداً (1.2V) تحتاج إلى محول مستوى جهد.
4. هل يمكن استخدامه مع مبرمجة RT809F؟
نعم، RT809F تحتوي على مقبس DIP40، والمحول يركب مباشرة في المقبس أو عبر محول وسيط.
5. كيف أنظف المحول؟
استخدم كحول الأيزوبروبيل (99%) وفرشاة أسنان ناعمة. جففه جيداً قبل الاستخدام.
6. ماذا أفعل إذا كانت الشريحة لا تثبت بشكل محكم؟
تأكد من أن دبابيس الشريحة غير مثنية. يمكن استخدام قطعة صغيرة من المطاط للضغط برفق.
7. هل يمكن أن يتلف المحول بسبب الاستخدام المتكرر؟
مع الاستخدام العادي، يدوم لأكثر من 5000 دورة تركيب. لكن الدبابيس قد تتآكل أو تنكسر إذا استخدمت بقوة.
8. ما هو الفرق بين هذا المحول ومشبك SOIC8؟
المحول يحتاج إلى نزع الشريحة من اللوحة وتركيبها فيه. المشبك يسمح بالبرمجة دون نزع الشريحة (in-circuit).
9. هل يأتي المحول مع دليل تعليمات؟
نعم، يتم توفير رابط لدليل سريع، أو يمكنك التواصل مع الدعم الفني عبر واتساب.
10. ما هي سرعة البرمجة القصوى التي يدعمها المحول؟
نظراً لكونه سلبياً، لا يحدد سرعة. يعتمد على المبرمجة وجودة التوصيل. يمكن أن يعمل حتى 50 ميجاهرتز دون مشاكل.
11. هل يدعم شرائح 5V مثل AT29C256؟
نعم، طالما أن المبرمجة توفر 5V. لكن معظم شرائح SPI الحديثة تعمل بـ 3.3V، لذا تأكد من ضبط الجهد.
12. كيف أتأكد من أن المحول يعمل بشكل صحيح؟
جرب شريحة معروفة العمل (مثل W25Q64) واقرأ معرفها (ID). إذا ظهرت بشكل صحيح، فالمحول سليم.
13. هل يمكن استخدامه مع أجهزة اختبار أخرى مثل محلل المنطق؟
نعم، يمكنك استخدامه لتوصيل شرائح SOP8 بأي جهاز له مقبس DIP8.
14. ما هي مادة عزل المحول؟
FR4 عالية الجودة (نفس المستخدمة في اللوحات الإلكترونية)، مقاومة للحرارة حتى 130 درجة مئوية.
15. هل هناك ضمان على المنتج؟
نعم، ضمان 14 يوم ضد عيوب التصنيع (دبابيس مكسورة، دوائر مفتوحة).
16. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
17. هل يمكن شراء المحول بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش ومراكز الصيانة.
18. هل المحول مناسب للمبتدئين؟
بكل تأكيد. استخدامه سهل، ويمكن لأي فني أو هاوي تعلمه في دقائق.
19. ماذا أفعل إذا وصل المحول بدبابيس مثنية؟
يمكن تعديلها برفق باستخدام ملقط صغير. إذا كانت مكسورة، نستبدله مجاناً ضمن الضمان.
20. أين أجد فيديو تعليمي لاستخدام المحول؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
🚚 سياسة الشحن والتوصيل لمصر
نحن في الجوكر للالكترونيات نحرص على وصول منتجك إليك بأسرع وقت. يتم شحن الطلب بعد يوم عمل واحد من تأكيد الدفع. مدة الاستلام تتراوح بين 24 إلى 48 ساعة من تاريخ الشحن لجميع محافظات مصر. نستخدم شركات شحن موثوقة (أرامكس، بريد مصر، سمسا إكسبريس). يتم التوصيل حتى باب المنزل أو أقرب نقطة استلام حسب منطقتك.
💬 تواصل مع الدعم الفني عبر واتساب – استفسارات عن ادبتر 8 بن ضيق 150 مللي
