ادبتر 8 بن 200 مللي واسع جوده عاليه
175,00 EGP
الوصف
📑 فهرس المحتويات

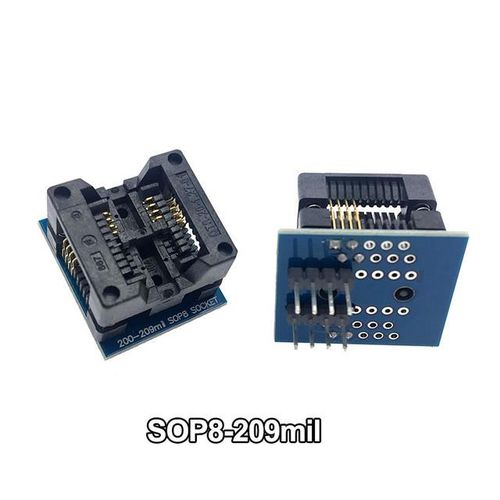

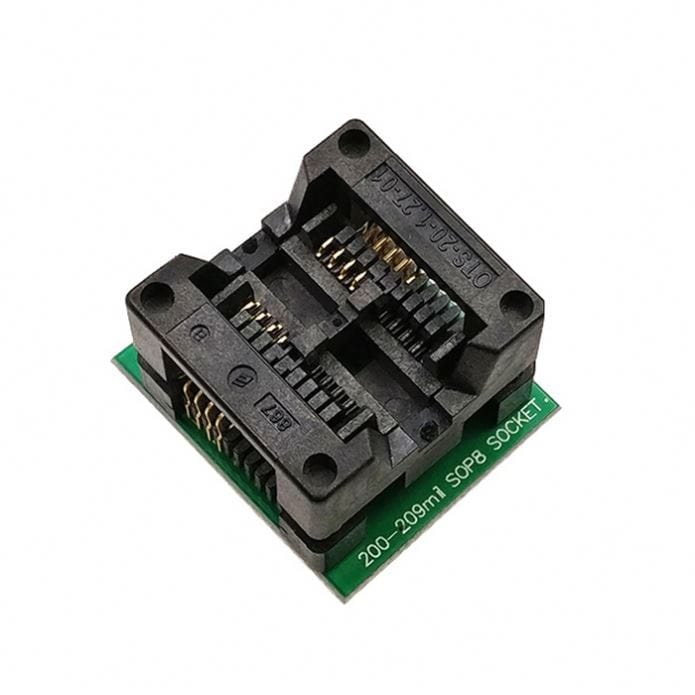

🔹 ادبتر 8 بن 200 مللي واسع – المحول الاحترافي لبرمجة شرائح SOP8 العريضة
ادبتر 8 بن 200 مللي واسع هو أداة أساسية لكل فني ومهندس إلكترونيات في مصر. من خبرتنا التي تزيد عن 12 عاماً في مجال صيانة أجهزة الريسيفر واللابتوب، نؤكد أن ادبتر 8 بن 200 مللي واسع هو الحل الأمثل لتحويل شرائح SOP8 عريضة (عرض الجسم 200mil) إلى مقبس DIP8 قياسي، مما يسمح ببرمجتها بسهولة باستخدام المبرمجات المختلفة. يتم استيراد هذا المنتج مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. سواء كنت فني لابتوبات، صاحب ورشة رسيفر، أو هاوي إلكترونيات، هذا المحول سيجعل عملية برمجة شرائح BIOS و EEPROM و SPI Flash أسهل وأكثر احترافية.
📊 المواصفات الفنية الكاملة – ادبتر 8 بن 200 مللي واسع
SOP8 إلى DIP8
200mil (5.08mm) – واسع
8 دبابيس
FR4 عالية الجودة + طبقات ذهبية
DIP8 قياسي
-20°C إلى +85°C
مواصفات إضافية
التوافقCH341A، RT809F، EZP2023، TL866، وغيرهاجميع المبرمجات ذات مقبس DIP8
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| عرض المحول الكلي | حوالي 20mm | يتناسب مع جميع مقابس DIP8 |
| سمك الدبابيس | 0.5mm مطلية بالذهب | مقاومة للتآكل |
| عدد مرات التركيب | أكثر من 5000 دورة | متانة عالية |
| الوزن | حوالي 5 جرامات | خفيف وسهل الحمل |
📍 دليل Pinout والتوصيل – ادبتر 8 بن 200 مللي واسع
يتميز ادبتر 8 بن 200 مللي واسع بتطابق كامل في توزيع الدبابيس مع مقبس DIP8 القياسي. إليك جدول التوصيلات:
11CS# (Chip Select)تحديد الشريحة – نشط منخفض22SCK (Serial Clock)ساعة SPI (حتى 4-12 ميجاهرتز)33MOSI (Master Out Slave In)بيانات من المبرمجة إلى الشريحة44MISO (Master In Slave Out)بيانات من الشريحة إلى المبرمجة55GNDأرضي مشترك66VCC (3.3V أو 5V)جهد تغذية الشريحة77HOLD# / WP#تستخدم للتحكم في حماية الكتابة (اختياري)88NC / VCCغير مستخدم أو جهد إضافي حسب الشريحة
| دبوس المحول (DIP8) | دبوس الشريحة (SOP8) | الوظيفة | الإشارة في وضع SPI |
|---|
ملاحظة هامة: تأكد دائماً من محاذاة الدبوس رقم 1 بين الشريحة والمحول. علامة الدبوس رقم 1 على الشريحة عادة ما تكون نقطة أو دائرة أو شطب في زاوية الشريحة، ويجب محاذاتها مع المؤشر الموجود على المحول (عادةً مثلث أو نقطة محفورة).
💻 الشرائح المتوافقة مع ادبتر 8 بن 200 مللي واسع
يدعم ادبتر 8 بن 200 مللي واسع مجموعة واسعة من شرائح SOP8 عريضة الجسم (200mil):
SPI NOR Flash (BIOS)Winbond 25Q64، 25Q128، 25Q256؛ MXIC MX25L6405؛ Macronix MX25L256؛ GigaDevice GD25Q64BIOS اللابتوبات، رسيفرات، شاشات، أجهزة التوجيهEEPROM 24/25 سلسلة24Cxx، 25Cxx، AT24C256، CAT24C256تخزين إعدادات المستخدم، بيانات المعايرةEEPROM 93 سلسلة (Microwire)93C46، 93C56، 93C66، 93C86أجهزة السيارات، بطاقات الذاكرة القديمةSerial SRAM23K256، 23LC512تطبيقات الذاكرة المؤقتةشاشات LCD (برمجة EEPROM)شرائح 24Cxx على لوحات TCONإصلاح أعطال الشاشاتأجهزة إنذار سيارات93Cxx، 25Cxxبرمجة بيانات النظام
| نوع الشريحة | ماركات/نماذج شائعة | الاستخدامات |
|---|
⚠️ الأعطال الشائعة وحلولها – عند استخدام ادبتر 8 بن 200 مللي واسع
فشل التعرف على الشريحةتركيب معكوس للشريحة، دبابيس غير متلامسة، محاذاة خاطئة للدبوس رقم 1افحص اتجاه الشريحة، ابحث عن علامة الدبوس رقم 1أعد تركيب الشريحة مع محاذاة الدبوس رقم 1 مع المؤشر على المحول، نظف الدبابيسقراءة الشريحة تعطي FF فقطدبابيس غير متلامسة، جهد VCC غير مناسب، شريحة تالفةجرب شريحة أخرى معروفة العمل، قس الجهد بين دبوس 6 و 5تأكد من تنظيف دبابيس المحول، اضبط جهد المبرمجة (3.3V أو 5V)الكتابة تتوقف عند نسبة معينةحماية الكتابة (WP# مرتفع)، تلامس ضعيف، شريحة مقفولةافحص دبوس WP# (دبوس 7) على الشريحةقم بتوصيل دبوس WP# إلى GND (عبر وصلة خارجية)، استخدم خيار Unprotect في البرنامجالمحول ساخن بعد الاستخدامقصر كهربائي، شريحة تستهلك تياراً عالياً (5V بدلاً من 3.3V)افحص الشريحة بجهاز متعدد، قياس المقاومة بين VCC و GNDافصل فوراً، تأكد من جهد الشريحة الصحيح (معظم شرائح SPI تعمل بـ 3.3V فقط)دبابيس المحول منحنية أو مكسورةاستخدام قوة مفرطة أثناء التركيب، سوء التخزينافحص المحول بصرياًقم بتقويم الدبابيس بلطف باستخدام ملقط، أو استبدل المحول إذا كان تالفاً
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|
🔄 المقارنات والبدائل – ادبتر 8 بن 200 مللي واسع مقابل الأنواع الأخرى
في الجوكر للالكترونيات، نوفر تشكيلة كاملة من المحولات. إليك مقارنة موضوعية:
ادبتر 8 بن 200 مللي واسع (هذا المنتج)200mil (واسع)8Winbond 25Q系列، MXIC عريضةاقتصادي ⭐للشرائح العريضة واسعة الانتشارادبتر 8 بن ضيق 150 مللي150mil (ضيق)8MX25L، SST25، شرائح رفيعةاقتصاديللشرائح الرفيقةادبتر 16 ضيق 150 مللي150mil16EEPROM 93Cxx، 25Cxxمتوسطللشرائح ذات 16 دبوساًادبتر 16 بن واسع 300 مللي300mil16بعض أنواع NAND و NOR القديمةمتوسطللشرائح العريضة جداًخلاصة: اختر ادبتر 8 بن 200 مللي واسع إذا كنت تتعامل مع شرائح SPI Flash عريضة مثل Winbond 25Q64/128/256. إذا كانت شرائحك رفيعة (مثل MX25L)، فاختر الإصدار الضيق 150 مللي. جميع المحولات متوفرة في مصر مع شحن سريع.
📖 قاموس المصطلحات التقنية (Glossary)
SOP (Small Outline Package):封装 صغير الحجم ذو دبابيس على الجانبين. 200mil (واسع): عرض جسم الشريحة 5.08mm، شائع في شرائح Winbond. 150mil (ضيق): عرض جسم الشريحة 3.8mm، شائع في شرائح MXIC. DIP (Dual In-line Package):封装 تقليدي ذو دبابيس في صفين. محول (Adapter): قطعة وسيطة تسمح بتركيب شريحة封装 معين في مقبس آخر. Pinout: توزيع الدبابيس ووظائفها. SPI Flash: ذاكرة فلاش ذات واجهة تسلسلية، تستخدم في BIOS والأجهزة المدمجة.
📄 المصادر التقنية والمراجع الموثوقةللتأكد من توافق ادبتر 8 بن 200 مللي واسع مع شرائحك، نوصي بالاستعانة بالمصادر الخارجية التالية (DoFollow) للتعرف على封装 الشرائح ومواصفاتها:🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات للشرائح الإلكترونية، مفيدة للتعرف على封装 الشريحة (SOP8 عرض 200mil أو 150mil).
- Datasheet4u.com – محرك بحث متخصص في أوراق البيانات والمواصفات، يساعد في تحديد عرض الشريحة.
- Alltransistors.com – دليل شامل للترانزستورات والثنائيات و MOSFETs.
- Arduino Forum – منتدى عالمي لمناقشة مشاريع المتحكمات الدقيقة واستخدام المحولات مع المبرمجات.
نوصي بالاستعانة بهذه المراجع للتأكد من أن شريحتك من نوع SOP8 عريض (200mil) قبل شراء هذا المحول.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ تحقق من عرض الشريحة قبل الشراء: قم بقياس عرض جسم الشريحة باستخدام فرجار أو مسطرة. إذا كان العرض حوالي 5.08mm (200mil)، فهذا المحول مناسب. إذا كان حوالي 3.8mm (150mil)، فأنت بحاجة إلى الإصدار الضيق.
- ✔️ نظف دبابيس المحول بانتظام: باستخدام كحول الأيزوبروبيل وفرشاة ناعمة، فالأوساخ تسبب ضعف التلامس وأخطاء في القراءة والكتابة.
- ✔️ تأكد من محاذاة الدبوس رقم 1: ابحث عن العلامة (نقطة أو دائرة أو شطب) على الشريحة وقم بمحاذاتها مع المؤشر الموجود على المحول (مثلث أو نقطة محفورة).
- ✔️ لا تستخدم قوة مفرطة: إذا كانت الشريحة لا تدخل بسهولة في المحول، تحقق من اتجاهها أولاً. القوة الزائدة قد تنحني دبابيس المحول.
- ✔️ انتبه لجهد التشغيل: معظم شرائح SPI Flash تعمل بجهد 3.3V فقط. لا تحاول برمجتها بجهد 5V إلا إذا كانت الشريحة تدعم ذلك صراحةً.
- ✔️ قم بتخزين المحول في مكان آمن: استخدم العلبة البلاستيكية المرفقة لحماية الدبابيس من الانحناء أو التلف.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر✅ منتج أصلي 100% – مستورد مباشرة من المصنع مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات اختيار المحول المناسب. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة لابتوبات (القاهرة)
“اشتريت ادبتر 8 بن 200 مللي واسع من الجوكر، جودة التصنيع ممتازة والدبابيس الذهبية تضمن تلامساً جيداً. أنصح به بشدة لكل فني.”
مصطفى كامل – هاوي إلكترونيات (الإسكندرية)
“المحول مثالي لبرمجة شرائح Winbond 25Q128. التوصيل سريع والمنتج أصلي. شكراً الجوكر.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“محول جيد، يعمل بكفاءة. أنقصت نجمة لأن السعر أعلى قليلاً من المتوقع، لكن الجودة تبرره.”
إبراهيم رجب – فني صيانة عامة (المنيا)
“وصلني المنتج خلال 30 ساعة فقط. استخدمته لبرمجة BIOS لابتوب Dell وعملت بنجاح. أنصح بالتعامل مع الجوكر.”
عمرو سعيد – فني شاشات LED (بورسعيد)
“محول ممتاز، دبابيسه قوية ومطلية بالذهب. استخدمته لبرمجة EEPROM 24C256 لشاشة LG. شكراً.”
🔗 منتجات ذات صلة – محولات إضافية قد تحتاجها
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما الفرق بين ادبتر 8 بن 200 مللي واسع والضيق 150 مللي؟ الفرق هو عرض جسم الشريحة. الواسع (200mil = 5.08mm) للشرائح العريضة مثل Winbond 25Q64، والضيق (150mil = 3.8mm) للشرائح الرفيعة مثل MX25L6405.
- هل هذا المحول متوافق مع مبرمجة CH341A؟ نعم، المحول متوافق مع جميع المبرمجات ذات مقبس DIP8 مثل CH341A، RT809F، EZP2023، TL866 وغيرها.
- كيف أعرف إذا كانت شريحتي واسعة أم ضيقة؟ قم بقياس عرض جسم الشريحة باستخدام فرجار. إذا كان حوالي 5mm فهي واسعة (200mil)، إذا كان حوالي 3.8mm فهي ضيقة (150mil). يمكنك أيضاً مراجعة الداتا شيت للشريحة.
- هل يدعم هذا المحول برمجة شرائح 25Q256؟ نعم، يدعم جميع شرائح SOP8 عريضة حتى 256 ميجابت (32 ميجابايت) مثل Winbond W25Q256.
- ما هي مدة الضمان على هذا المحول؟ ضمان 14 يوماً ضد عيوب التصنيع من الجوكر للالكترونيات. الضمان لا يشمل التلف الناتج عن الاستخدام الخاطئ أو الانحناء المتعمد للدبابيس.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – ادبتر 8 بن 200 مللي واسع
1. ما هو ادبتر 8 بن 200 مللي واسع؟
هو محول لتحويل شرائح SOP8 عريضة (عرض الجسم 200mil) إلى مقبس DIP8 قياسي، مما يسمح ببرمجتها باستخدام المبرمجات المختلفة.
2. ما الفرق بين 200 مللي و 150 مللي؟
200 مللي (5.08mm) للشرائح العريضة، 150 مللي (3.8mm) للشرائح الرفيعة. يجب اختيار المحول المناسب حسب عرض شريحتك.
3. هل هذا المحول متوافق مع مبرمجة RT809F؟
نعم، متوافق مع RT809F، RT809H، CH341A، EZP2023، وجميع المبرمجات ذات مقبس DIP8.
4. كيف أعرف أن شريحتي من النوع العريض؟
قم بقياس عرض جسم الشريحة. إذا كان حوالي 5mm، فهي عريضة (200mil). يمكنك أيضاً مقارنتها بصورة الشريحة مع مسطرة.
5. ما هي الشرائح الأكثر شيوعاً التي تدعم هذا المحول؟
Winbond 25Q64، 25Q128، 25Q256؛ MXIC MX25L6405 (النسخة العريضة)؛ GigaDevice GD25Q64؛ EEPROM 24Cxx عريضة.
6. هل يمكن استخدام هذا المحول مع مشبك SOIC8؟
نعم، يمكن استخدامه مع مشبك SOIC8 عن طريق توصيل المشبك بدلاً من الشريحة مباشرة، لكن يفضل استخدام المحول المخصص للمشابك.
7. كيف أتأكد من محاذاة الدبوس رقم 1 بشكل صحيح؟
ابحث عن العلامة (نقطة أو دائرة أو شطب) على الشريحة، وقم بمحاذاتها مع المؤشر الموجود على المحول (عادة مثلث أو نقطة محفورة).
8. ماذا أفعل إذا كانت دبابيس المحول منحنية؟
قم بتقويمها بلطف باستخدام ملقط دقيق أو طرف مفك صغير. إذا كانت مكسورة، فالمحول تالف ويحتاج إلى استبدال.
9. هل يدعم المحول جهد 5V؟
نعم، المحول نفسه يدعم أي جهد (سلبي)، لكن يجب التأكد من أن شريحتك تدعم 5V. معظم شرائح SPI Flash تعمل بـ 3.3V فقط.
10. كم عدد مرات التركيب التي يتحملها المحول؟
أكثر من 5000 دورة تركيب/فك بشرط الاستخدام السليم دون قوة مفرطة.
11. هل يأتي المحول مع علبة تخزين؟
نعم، يأتي المحول في كيس مضاد للكهرباء الساكنة أو علبة بلاستيكية صغيرة حسب الإصدار.
12. ما هي مادة تصنيع دبابيس المحول؟
دبابيس نحاسية مطلية بالذهب لمقاومة التآكل وتحسين التوصيل الكهربائي.
13. هل يمكن استخدام هذا المحول لبرمجة شرائح 93Cxx؟
نعم، إذا كانت الشريحة من نوع SOP8 عريض (200mil)، فيمكن استخدام هذا المحول مع وضع Microwire في البرنامج.
14. ما هو الضمان على هذا المنتج؟
ضمان 14 يوماً ضد عيوب التصنيع من الجوكر للالكترونيات. لا يشمل الضمان التلف الناتج عن الاستخدام الخاطئ.
15. هل يمكن شحن المنتج إلى محافظات الصعيد؟
نعم، نوفر شحن سريع لجميع محافظات مصر بما فيها الصعيد (المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان).
16. كم تكلفة الشحن داخل مصر؟
تبدأ من 35 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه حسب العروض.
17. ماذا أفعل إذا وصل المنتج معطوباً؟
تواصل معنا فوراً عبر واتساب 01288929498 مع إرفاق فيديو يوضح العطل، وسنقوم باستبداله فوراً وفق سياسة الاسترجاع.
18. هل توجد دروس فيديو لاستخدام هذا المحول؟
نعم، نقوم بتجهيز سلسلة فيديوهات على قناة الجوكر للالكترونيات في يوتيوب. يمكنك أيضاً طلب الدعم عبر الواتساب.
19. ما هو الفرق بين هذا المحول والمحولات الصينية الرخيصة؟
هذا المحول مصنوع من FR4 عالية الجودة مع طبقات ذهبية ودبابيس نحاسية مقواة، بينما المحولات الرخيصة تستخدم مواد رديئة تتآكل بسرعة وتنحني دبابيسها.
20. هل يمكن شراء عدة محولات بسعر مخفض؟
نعم، نوفر خصومات خاصة للكميات. تواصل معنا عبر الواتساب 01288929498 للحصول على عرض سعر للجملة.
