ادابتر 48 بن
200,00 EGP
غير متوفر في المخزون
سنراسلك مرة واحدة عندما يصبح هذا المنتج متاحًا من جديد.
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
📑 فهرس المحتويات

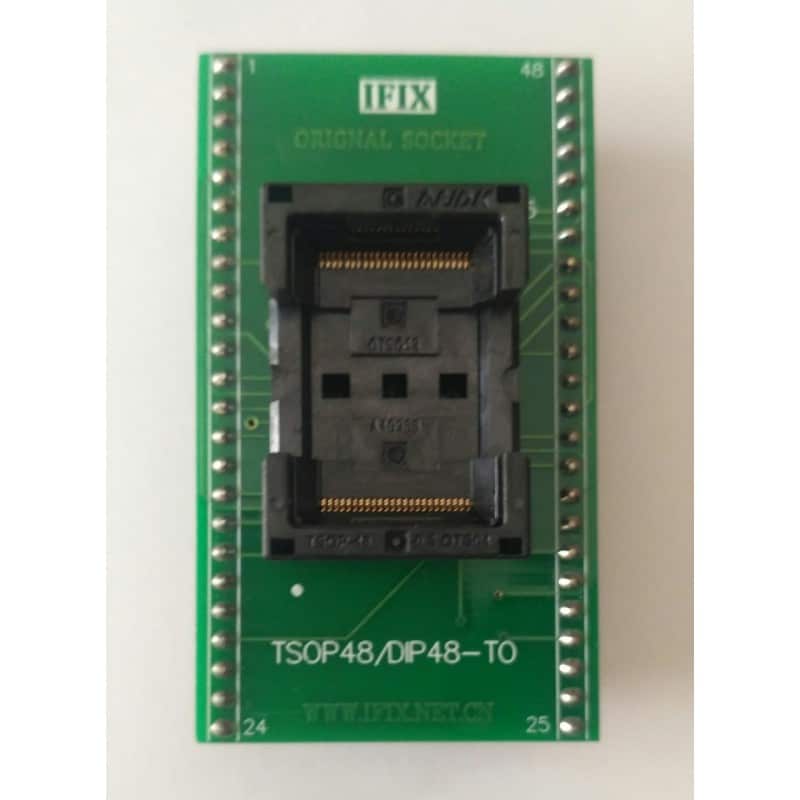

🔹 ادابتر 48 بن – المحول الاحترافي لبرمجة شرائح TSOP48 (NAND و NOR Flash)
ادابتر 48 بن هو أداة أساسية في أي ورشة صيانة إلكترونيات متقدمة في مصر.
من خبرتنا التي تزيد عن 15 عاماً في إصلاح أجهزة التلفزيون والهواتف المحمولة، نؤكد أن هذا المحول لا غنى عنه.
يتيح المحول تركيب شرائح TSOP48 (ذاكرة NAND Flash و NOR Flash) في مقبس DIP48 أو DIP40 للمبرمجة.
يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
يتميز المحول بمقبس ZIF عالي الجودة، دبابيس مذهبة، وقاعدة معدنية متينة لضمان تلامس ممتاز وقراءة/كتابة مستقرة.
📊 المواصفات الفنية الكاملة – ادابتر 48 بن
TSOP48 إلى DIP48 (قابل للتحويل إلى DIP40)
48 دبوساً (من جهة الشريحة)، مخرج DIP48
ZIF (Zero Insertion Force) عالي الجودة
16×20 مم (قياسي) و 14×18 مم (عبر مسامير تعديل)
نحاس فسفوري مطلي بالذهب (30 ميكرون)
أكثر من 10000 دورة
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| أخضر / أزرق (حسب الإصدار) | FR4 عالية الجودة | |
| FR4 (1.6 مم) + قاعدة معدنية | مقاومة للحرارة والتشوه | |
| أقل من 30 ملي أوم | توصيل ممتاز للإشارات | |
| -25°C إلى +85°C | مناسبة للاستخدام في الورش المصرية | |
| ≈ 45 جرام | خفيف وسهل الحمل | |
| RT809H، RT809F، TL866، CH341A (مع محول وسيط) | معظم المبرمجات ذات مقبس DIP40/DIP48 |
📍 دليل توزيع الأطراف (Pinout) – ادابتر 48 بن
المحول يتبع ترقيم الدبابيس القياسي لشرائح TSOP48 (دبوس رقم 1 في الزاوية العلوية اليسرى).
الجدول التالي يوضح إشارات الدبابيس النموذجية لشريحة NAND Flash (مثال: K9F1G08):
| رقم الدبوس (TSOP48) | الإشارة | الوظيفة | دبوس DIP48 المقابل |
|---|---|---|---|
| NC | غير مستخدم | غير متصل | |
| NC | غير مستخدم | غير متصل | GND | أرضي | دبوس 8 |
| CLE | Command Latch Enable | دبوس 12 | |
| ALE | Address Latch Enable | دبوس 13 | |
| CE# | Chip Enable (نشط منخفض) | دبوس 16 | |
| RE# | Read Enable (نشط منخفض) | دبوس 17 | |
| WE# | Write Enable (نشط منخفض) | دبوس 18 | |
| WP# | Write Protect (نشط منخفض) | دبوس 19 | |
| I/O0 | Data Input/Output 0 | دبوس 28 | |
| I/O1 | Data Input/Output 1 | دبوس 29 | |
| I/O2 | Data Input/Output 2 | دبوس 30 | |
| I/O3 | Data Input/Output 3 | دبوس 31 | |
| I/O4 | Data Input/Output 4 | دبوس 32 | |
| I/O5 | Data Input/Output 5 | دبوس 33 | |
| I/O6 | Data Input/Output 6 | دبوس 34 | |
| I/O7 | Data Input/Output 7 | دبوس 35 | |
| R/B# | Ready/Busy (نشط منخفض) | دبوس 36 | |
| VCC (3.3V) | جهد التغذية | دبوس 44 | |
| NC | غير مستخدم | غير متصل |
ملاحظة: ترقيم الدبابيس يبدأ من الدبوس 1 في الزاوية العلوية اليسرى (بجانب العلامة المطبوعة).
تأكد من مطابقة دبوس الشريحة رقم 1 مع العلامة الموجودة على مقبس المحول.
🔧 طريقة استخدام ادابتر 48 بن خطوة بخطوة
الخطوة 1 – فتح مقبس ZIF: ارفع الذراع المعدني للمقبس إلى الأعلى (وضع الفتح).
الخطوة 2 – وضع الشريحة: ضع شريحة TSOP48 برفق في المقبس.
تأكد من محاذاة الدبوس رقم 1 مع العلامة (نقطة أو مثلث) على المحول.
الخطوة 3 – إغلاق المقبس: ادفع الذراع لأسفل حتى يستقر (وضع القفل).
يجب أن تشعر بمقاومة طفيفة، لا تستخدم قوة مفرطة.
الخطوة 4 – توصيل المحول بالمبرمجة: أدخل المحول في مقبس DIP40 الخاص بالمبرمجة.
إذا كانت المبرمجة تحتوي على مقبس DIP48 فقط (مثل RT809H)، يمكنك تركيب المحول مباشرة.
إذا كانت DIP40 (مثل RT809F)، فستحتاج إلى محول وسيط DIP48 إلى DIP40 (غير مرفق).
الخطوة 5 – البرمجة: شغّل برنامج المبرمجة (مثل RT809H أو NeoProgrammer).
اختر نوع الشريحة (مثال: K9F1G08U0M أو NAND_AUTO).
ابدأ القراءة أو الكتابة.
نصيحة من الورشة: بعد تركيب الشريحة، تأكد من أنها مستوية وليست مائلة.
استخدم عدسة مكبرة للتحقق من محاذاة جميع الدبابيس مع نقاط التلامس.
💻 الشرائح المتوافقة مع ادابتر 48 بن
هذا المحول يدعم آلاف الشرائح ذات封装 TSOP48. إليك أبرز السلاسل:
| سلسلة الشريحة | أمثلة | الاستخدام الشائع |
|---|---|---|
| NAND Flash (SLC/MLC) | K9F1G08، K9F2G08، K9G8G، H27U1G، MT29F2G، S34ML02G، TC58NVG0S3 | ذاكرة تخزين في أجهزة التلفزيون والهواتف والطابعات |
| NAND Flash (توسعة) | K9F4G08، K9K8G، H27U4G، MT29F4G، S34ML04G | أجهزة صناعية وكاميرات مراقبة |
| Parallel NOR Flash | MX29LV160، SST39VF160، W39L040، E28F640، JS28F256 | BIOS اللابتوبات القديمة، أجهزة الشبكات |
| Serial NOR (بعض الأنواع) | N25Q064، M25P64، S25FL064 (في封装 TSOP48) | تخزين البرامج الثابتة |
| EPROM/EEPROM | M27C160، M27C322، W27C512 (TSOP48) | ذاكرة للأنظمة المدمجة القديمة |
ملاحظة: ليست كل شرائح TSOP48 متوافقة كهربائياً. راجع داتاشيت الشريحة للتأكد من أن الجهد والإشارات مناسبة.
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| فشل التعرف على الشريحة | توصيل خاطئ للدبوس رقم 1، دبابيس غير نظيفة، شريحة تالفة | افحص اتجاه الشريحة، نظف الدبابيس، جرب شريحة أخرى | أعد تركيب الشريحة، استخدم كحول إيزوبروبيل، اختر نوع الشريحة يدوياً |
| قراءة البيانات تعطي FF فقط | جهد غير مناسب (3.3V بدلاً من 1.8V)، دبوس VCC غير متصل | قس الجهد على دبوس VCC في المحول | اضبط جهد المبرمجة على 1.8V أو 3.3V حسب مواصفات الشريحة |
| الكتابة تتوقف عند نسبة معينة | كتل تالفة (bad blocks) في NAND، اتصال متقطع | راقب رسائل الخطأ في البرنامج، جرب سرعة أقل | قلل سرعة البرمجة، استخدم وضع تخطي الكتل التالفة (Skip bad blocks) |
| سخونة زائدة على المحول أو الشريحة | قصر في الدائرة، جهد زائد، شريحة تالفة | افصل فوراً، قياس المقاومة بين VCC و GND | افصل الطاقة، تأكد من الجهد الصحيح، استبدل الشريحة |
| المحول لا يثبت في مقبس المبرمجة | دبابيس المحول مثنية أو متسخة، مقبس المبرمجة تالف | افحص دبابيس المحول بصرياً، جرب مقبس آخر | قم بتعديل الدبابيس برفق باستخدام ملقط، استخدم محول وسيط DIP48 إلى DIP40 |
🔄 البدائل والمقارنات – ادابتر 48 بن مقابل المحولات الأخرى
في الجوكر للالكترونيات، نوفر تشكيلة متكاملة من المحولات. إليك مقارنة:
| المنتج | نوع封装 المدعوم | عدد الدبابيس | نظام التثبيت | الاستخدام الموصى به | السعر النسبي |
|---|---|---|---|---|---|
| ادابتر 48 بن (هذا المنتج) | TSOP48 | 48 | مقبس ZIF | NAND/NOR Flash (أجهزة تلفزيون، هواتف، طابعات) | مرتفع (⭐⭐⭐⭐) |
| ادبتور للفلاشات المطبوعه مقاس 5*6 | PCB مخصص (eMMC مطبوعة) | متغير | مشبك ضغط | eMMC على لوحات مطبوعة | متوسط (⭐⭐⭐) |
| ادبتور للفلاشات المطبوعه مقاس 6*8 | PCB مخصص (eMMC/NAND مطبوعة) | متغير | مشبك ضغط | eMMC و NAND على PCBs كبيرة | متوسط (⭐⭐⭐) |
| باور شحن الفلاشات EMMC | غير محدد (مصدر طاقة فقط) | – | – | تغذية eMMC/NAND بتيار مستقر | اقتصادي (⭐⭐) |
| ادبتور شحن تيكون شاشات اللابتوب | خاص بشاشات تيكون | متغير | مشبك خاص | برمجة EEPROM شاشات لابتوب | اقتصادي (⭐) |
خلاصة: اختر ادابتر 48 بن إذا كنت تتعامل مع شرائح TSOP48 منفصلة (غير ملحومة على PCB).
للشرائح المطبوعة (PCBs)، استخدم ادبتور 5*6 أو 6*8. للحصول على طاقة إضافية، استخدم باور شحن eMMC.
📖 قاموس المصطلحات التقنية (Glossary)
ادابتر (Adapter): قطعة وسيطة تسمح بتركيب封装 في مقبس آخر. TSOP (Thin Small Outline Package):封装 رفيع ذو دبابيس على الجانبين. ZIF (Zero Insertion Force): مقبس لا يحتاج إلى قوة لتركيب الشريحة (يتم رفع ذراع لإدخال الشريحة). NAND Flash: ذاكرة تخزين كثيفة تستخدم في الأجهزة الحديثة. NOR Flash: ذاكرة خطية تستخدم في BIOS. دبوس رقم 1: نقطة مرجعية لتوجيه الشريحة، عادةً ما تحدد بنقطة أو حافة مشطوفة. Bad Block: كتلة تالفة في ذاكرة NAND لا يمكن الكتابة عليها.
📄 المصادر التقنية والمراجع الخارجية
للتعرف أكثر على أنواع شرائح TSOP48 ومواصفاتها، نوصي بالاستعانة بالمصادر التالية (DoFollow):
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أوراق بيانات لشرائح NAND و NOR Flash (بحث برقم الشريحة).
- Datasheet4u.com – محرك بحث متخصص لأوراق البيانات.
- Alltransistors.com – مرجع للمكونات الإلكترونية.
- Arduino Forum – مناقشات حول برمجة NAND و NOR Flash.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
✔️ نظف دبابيس الشريحة والمقبس بانتظام: باستخدام كحول الأيزوبروبيل وفرشاة ناعمة. الأوساخ تسبب 70% من مشاكل القراءة.
✔️ تأكد من محاذاة الدبوس رقم 1 بشكل صحيح: معظم شرائح TSOP48 لديها نقطة صغيرة أو حافة مشطوفة. قم بمحاذاتها مع العلامة على المحول.
✔️ لا تستخدم قوة مفرطة عند إغلاق مقبس ZIF: إذا كانت الشريحة لا تدخل بسهولة، تحقق من الاتجاه أولاً. القوة الزائدة قد تنحني الدبابيس.
✔️ اختر الجهد الصحيح: معظم NAND الحديثة تعمل بـ 3.3V، لكن بعضها 1.8V. تأكد من ضبط المبرمجة على الجهد المناسب.
✔️ اختبر المحول أولاً بشريحة معروفة: إذا كنت تشك في سلامته، جربه على شريحة معروفة العمل (مثل K9F1G08) لتأكيد التوصيل.
✔️ قم بتخزين المحول في علبة واقية: لمنع الغبار والأكسدة، احتفظ به في كيس مضاد للكهرباء الساكنة.
✔️ لبرمجة NAND ذات الكتل التالفة، استخدم خيار “Skip Bad Blocks”: في برامج مثل RT809H أو NeoProgrammer، هذا يتيح القراءة على الرغم من وجود أخطاء.
✔️ عند برمجة NOR Flash (مثل MX29LV160)، تأكد من أن الشريحة غير مقفولة (unprotected): بعض الشرائح تحتوي على قطاع حماية يمكن إلغاؤه عبر البرنامج.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة من مصانع موثوقة مع ضمان استبدال لمدة 14 يوم.
✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول استخدام المحول واختيار الجهد المناسب.
✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.
(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة شاشات (القاهرة)
“ادابتر 48 بن ممتاز، جودة التصنيع عالية. أستخدمه لبرمجة NAND لشاشات LG و Samsung. المقبس ZIF سهل الاستخدام والدبابيس المذهبة ممتازة.”
مصطفى كامل – صاحب ورشة هواتف (الإسكندرية)
“اشتريت المحول لبرمجة eMMC على PCBs، لكني استخدمه أيضاً لـ NAND. المحول متين والتوصيل مستقر. أنصح به.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيد جداً، لكن أتمنى لو كان السعر أقل قليلاً. بالمقابل، الجودة عالية والدعم الفني من الجوكر ممتاز.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمته مع RT809H لقراءة NAND من لوحة تلفزيون Skyworth. العملية كانت سلسة. شكراً الجوكر.”
كريم الشافعي – فني صيانة لابتوبات (بورسعيد)
“اشتريت ادابتر 48 بن لبرمجة NOR Flash للابتوبات القديمة. عمل بشكل مثالي. التوصيل سريع جداً.”
🔗 منتجات ذات صلة – اكتشف المزيد من المحولات وأدوات البرمجة
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو ادابتر 48 بن؟ هو محول لتركيب شرائح TSOP48 (NAND/NOR Flash) في مقبس DIP48/DIP40 للمبرمجة، لبرمجتها دون لحام.
- هل يدعم المحول جميع شرائح TSOP48؟ يدعم معظمها، لكن تأكد من أن الشريحة تستخدم ترقيم الدبابيس القياسي (JEDEC) وأن الجهد مناسب.
- كيف أعرف اتجاه الشريحة في المحول؟ ابحث عن العلامة (نقطة أو حافة مشطوفة) على الشريحة وقم بمحاذاتها مع العلامة على مقبس المحول.
- هل يمكن استخدام المحول مع مبرمجة CH341A؟ نعم، عبر محول وسيط DIP48 إلى DIP8 (غير مرفق)، أو باستخدام مقبس DIP40 إذا كان CH341A مزوداً به.
- ما هي مدة الضمان؟ ضمان 14 يوم ضد عيوب التصنيع (مقبس ZIF تالف، دبابيس مكسورة) من الجوكر للالكترونيات.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – ادابتر 48 بن
1. ما هو ادابتر 48 بن بالضبط؟
هو محول ميكانيكي وإلكتروني يسمح بتركيب شرائح ذاكرة TSOP48 (NAND/NOR Flash) في مقبس DIP48 أو DIP40 للمبرمجة، لبرمجتها دون لحام.
2. ما هي أنواع الشرائح التي تدعمها؟
يدعم شرائح NAND Flash (مثل K9F، K9G، H27U، MT29)، NOR Flash (مثل MX29LV، SST39VF)، وبعض EPROM/EEPROM ذات封装 TSOP48.
3. هل المحول سلبي أم نشط؟
سلبي تماماً (passive)، لا يحتوي على مكونات نشطة، فقط يمرر الإشارات من الشريحة إلى المبرمجة.
4. هل يدعم شرائح NAND ذات الجهد 1.8V؟
نعم، طالما أن المبرمجة تدعم 1.8V (مثل RT809H مع ضبط الجهد المناسب). المحول نفسه لا يغير الجهد.
5. كيف أستخدم المحول مع RT809F الذي له مقبس DIP40؟
تحتاج إلى محول وسيط DIP48 إلى DIP40 (غير مرفق). يمكن شراؤه بشكل منفصل أو صناعته.
6. كيف أنظف المحول؟
استخدم كحول الأيزوبروبيل (99%) وفرشاة أسنان ناعمة. جففه جيداً قبل الاستخدام. لا تستخدم الماء.
7. ماذا أفعل إذا كانت الشريحة لا تثبت بشكل محكم في مقبس ZIF؟
تأكد من رفع الذراع بالكامل. إذا كانت الشريحة لا تدخل، تحقق من أنها ليست منحنية أو أن الدبابيس غير متسقة.
8. هل يمكن أن يتلف المحول بسبب الاستخدام المتكرر؟
مع الاستخدام العادي، يدوم لأكثر من 10000 دورة تركيب. لكن مقبس ZIF قد يضعف بعد سنوات من الاستخدام المكثف.
9. ما الفرق بين هذا المحول ومحول TSOP48 الخاص بـ RT809H الأصلي؟
نفس الفكرة، لكن هذا المحول عام ومتوافق مع معظم المبرمجات. الجودة مشابهة.
10. هل يأتي المحول مع دليل تعليمات؟
نعم، يتم توفير رابط لدليل سريع، أو يمكنك التواصل مع الدعم الفني عبر واتساب.
11. ما هي سرعة البرمجة القصوى التي يدعمها المحول؟
نظراً لكونه سلبياً، لا يحدد سرعة. يعتمد على المبرمجة وجودة التوصيل. يمكن أن يعمل حتى 50 ميجاهرتز دون مشاكل.
12. هل يمكن استخدام المحول لبرمجة شرائح SPI Flash؟
لا، SPI Flash عادةً في封装 SOP8 أو SOP16. هذا المحول لـ TSOP48 فقط.
13. كيف أتأكد من أن المحول يعمل بشكل صحيح؟
جرب شريحة معروفة العمل (مثل K9F1G08) واقرأ معرف الشريحة (ID). إذا ظهر بشكل صحيح، فالمحول سليم.
14. هل يمكن استخدامه مع أجهزة اختبار أخرى مثل محلل المنطق؟
نعم، يمكنك استخدامه لتوصيل شرائح TSOP48 بأي جهاز له مقبس DIP48 مناسب.
15. ما هي مادة عزل المحول؟
FR4 عالية الجودة (1.6 مم) مع قاعدة معدنية لدعم الشريحة ومنع الانحناء.
16. هل هناك ضمان على المنتج؟
ضمان 14 يوم ضد عيوب التصنيع (مقبس ZIF تالف، دبابيس مكسورة، PCB متصدع) من الجوكر للالكترونيات.
17. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
18. هل يمكن شراء المحول بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش ومراكز الصيانة.
19. هل المحول مناسب للمبتدئين؟
نعم، سهل الاستخدام، لكن يتطلب بعض المعرفة بترقيم دبابيس TSOP48. الدعم الفني متاح.
20. أين أجد فيديو تعليمي لاستخدام المحول؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
🚚 سياسة الشحن والتوصيل لمصر
نحن في الجوكر للالكترونيات نحرص على وصول منتجك إليك بأسرع وقت.
يتم شحن الطلب بعد يوم عمل واحد من تأكيد الدفع.
مدة الاستلام تتراوح بين 24 إلى 48 ساعة من تاريخ الشحن لجميع محافظات مصر.
نستخدم شركات شحن موثوقة (أرامكس، بريد مصر، سمسا إكسبريس).
يتم التوصيل حتى باب المنزل أو أقرب نقطة استلام حسب منطقتك.
