RT809H المبرمجة إتش مع 28 سوكت
10.500,00 EGP
الوصف
📑 فهرس المحتويات
🔹 RT809H المبرمجة إتش – المبرمجة العالمية المتطورة لبرمجة eMMC و NAND و BIOS
RT809H المبرمجة إتش هي أقوى وأشمل مبرمجة في سلسلة RT809، صُممت خصيصاً لتلبية احتياجات المحترفين في صيانة الشاشات واللوحات الأم والهواتف المحمولة في مصر. من خبرتنا التي تزيد عن 15 عاماً في مجال الإصلاح الإلكتروني، نؤكد أن RT809H المبرمجة إتش توفر حلاً متكاملاً لبرمجة eMMC، NAND Flash، NOR Flash، EEPROM، MCU، EC (KB90xx، IT85xx، NPCE، MEC)، مع إمكانية قراءة وكتابة البيانات عبر منفذ VGA ISP و HDMI و ISP المباشر. تتميز هذه النسخة باحتوائها على 28 سوكت متعدد الاستخدامات ومشابك ومحولات متعددة، مما يجعلها الأداة المثالية لورش الصيانة المتطورة. يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
📊 المواصفات الفنية الكاملة – RT809H المبرمجة إتش
USB 2.0 عالي السرعة + DC 9-12V خارجي
VGA ISP، HDMI ISP، ISP (IDC10)، مقبس DIP48 + 28 سوكت
حتى 25 ميجابايت/ثانية (eMMC حتى 20 ميجابايت/ث)
SPI, I2C, Microwire, JTAG, ISP, eMMC, NAND
USB 5V أو DC 9-12V (تبديل تلقائي)
28 سوكت + مقبس DIP48 + محولات SOP/PLCC/TSOP + كابل USB + كابل VGA + مصدر طاقة اختياري
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| الحد الأقصى للتيار | 500mA (عبر USB) / 1A (عبر DC) | يدعم الشرائح ذات الاستهلاك العالي |
| نطاق جهد الشريحة الهدف | 1.2V / 1.8V / 2.5V / 3.3V / 5V | قابل للتعديل عبر البرنامج |
| درجة حرارة التشغيل | -10°C إلى +55°C | مناسبة للورش المصرية |
| الأبعاد | 160×120×30 مم | متوسطة الحجم |

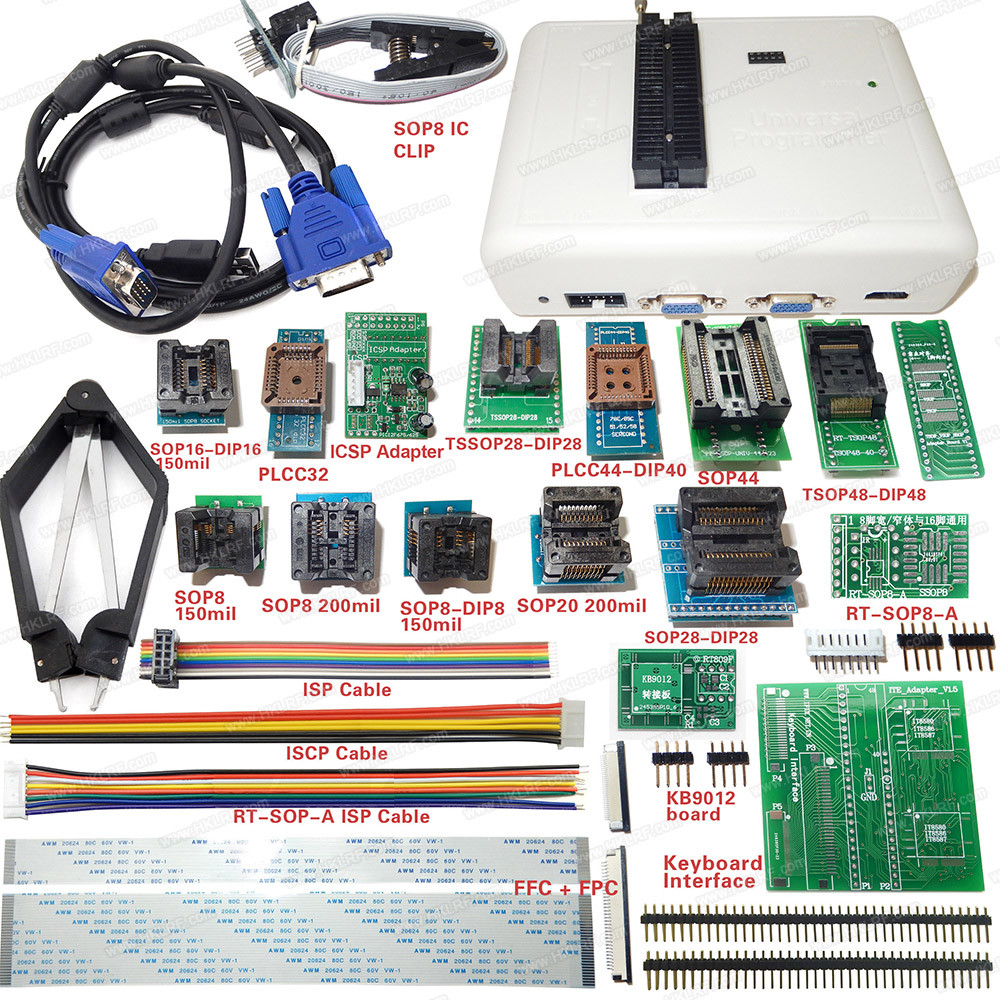

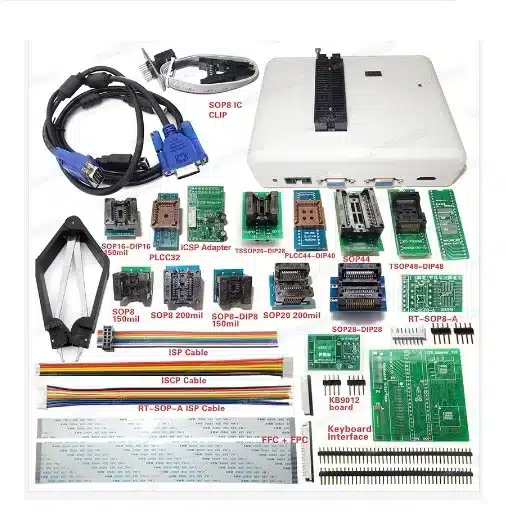

| العبوة | جهاز + كابل USB + كابل VGA + 28 سوكت + محولات + مشابك + قرص تعريف | شاملة لكل ما تحتاجه للمحترفين |

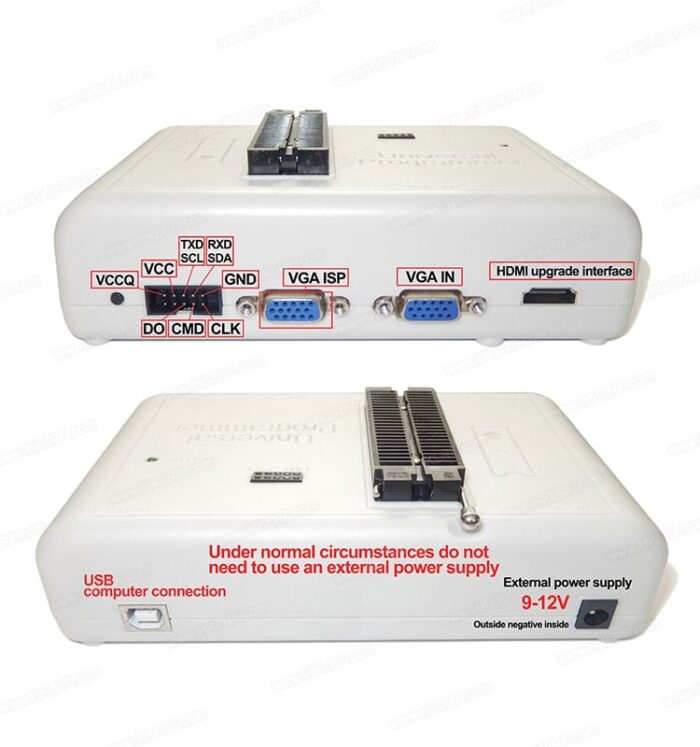

🔌 المنافذ والتوصيلات – RT809H المبرمجة إتش
وفق دليل المستخدم الرسمي (الصفحات 4-6)، تتميز RT809H المبرمجة إتش بالمنافذ التالية:
- VGA ISP (In-System Programming): منفذ VGA عادي يمكن استخدامه كموصل ISP لبرمجة شاشات LCD عبر كابل VGA، مع دعم قراءة وكتابة EEPROM 24Cxx وفلاش SPI مباشرة من منفذ VGA للوحة الشاشة. كما يمكن استخدامه كمولد إشارة VGA لفحص الشاشات.
- HDMI ISP: منفذ HDMI لبرمجة اللوحات التي تدعم البرمجة عبر HDMI مباشرة (مثل بعض لوحات التلفزيون الحديثة).
- ISP Port (IDC10): منفذ ISP ذو 10 دبابيس لبرمجة EC و MCU و eMMC عبر flying lines. يدعم الاتصال المباشر بلوحات الابتوبات.

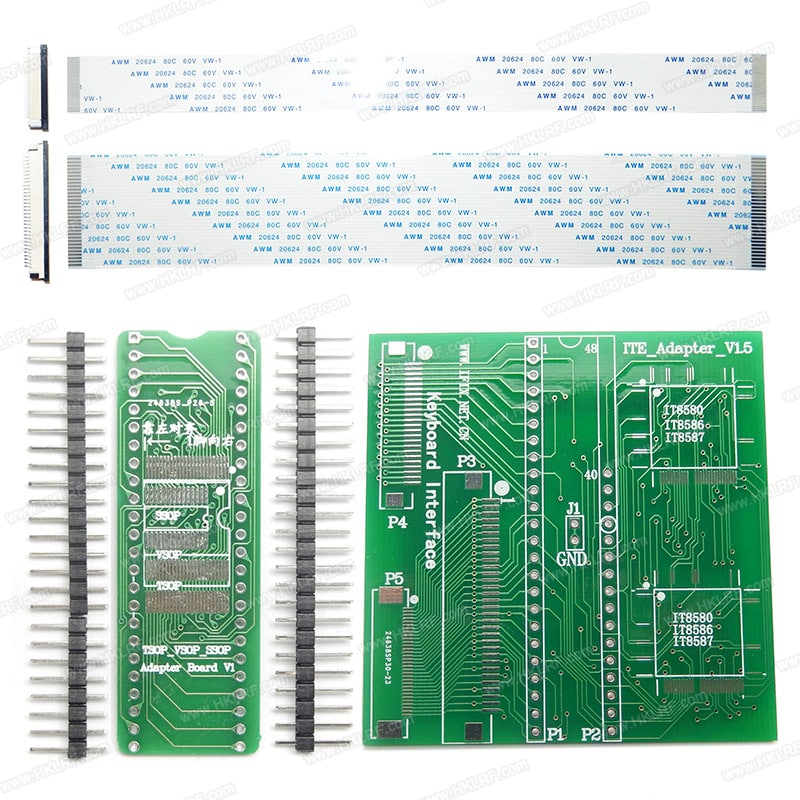

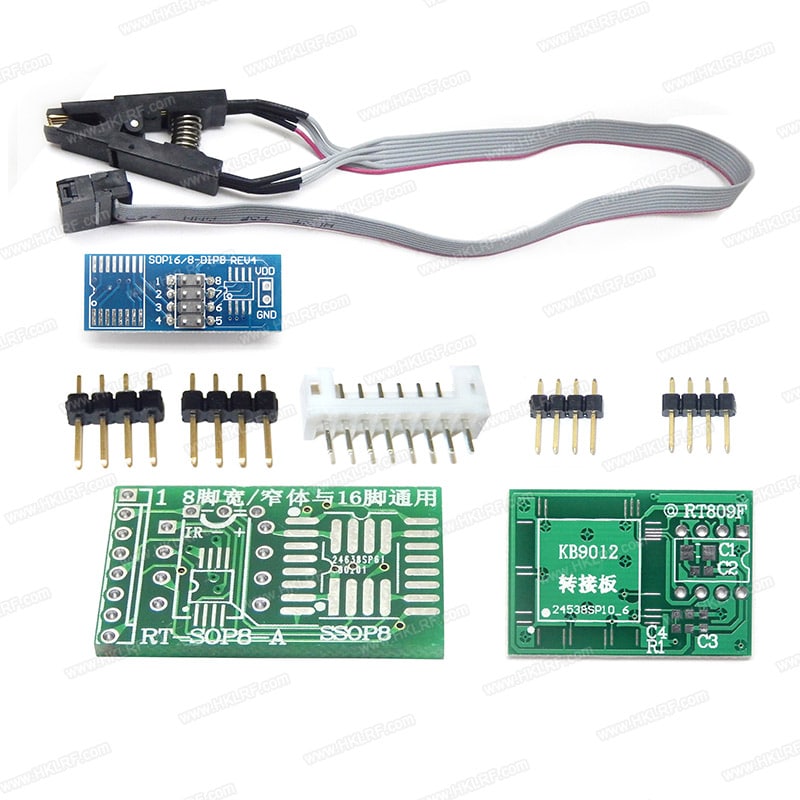

- مقبس DIP48 محسّن مع 28 سوكت إضافي: مقبس مرن يقبل شرائح DIP وتركيب المحولات المختلفة (SOP8، SOP16، PLCC32، TSOP48، BGA). 28 سوكت إضافي لدعم الشرائح ذات الدبابيس الكثيرة.
- منفذ DC خارجي (9-12V): للشرائح التي تستهلك تياراً عالياً (مثل eMMC، NAND)، يضمن استقرار الطاقة.
- زر الطاقة / تبديل إشارة VGA: زر متعدد الوظائف لتشغيل/إيقاف الجهاز وتبديل مصدر إشارة VGA.
💻 الأجهزة والشرائح التي تدعمها RT809H المبرمجة إتش
استناداً إلى دليل المستخدم (الصفحات 23-60)، تدعم RT809H المبرمجة إتش آلاف الشرائح والأجهزة:
eMMC (برمجة مباشرة)جميع الماركات (Samsung، Toshiba، Hynix، Kingston، Sandisk)يدعم eMMC 4.5/5.0/5.1 حتى 128 جيجابايت، مع استخراج USER و BOOT1/BOOT2 و RPMB
| نوع الجهاز/الشريحة | ماركات/نماذج شائعة | ملاحظات التوافق |
|---|---|---|
| NAND Flash (TSOP48، BGA63، BGA107) | K9F، K9G، H27U، MT29، TC58، S34، إلخ | دعم NAND_AUTO والتعرف التلقائي على المعلمات |
| NOR Flash (SPI/Parallel) | 25Qxx، MX25L، W25Q، SST25، 39/49/50 سلسلة | حتى 16 ميجابايت (128 ميجابت) |
| EC (Embedded Controller) للابتوبات | KB90xx (KB9012)، IT85xx (IT8586، IT8587)، NPCE288/388، MEC1633، MEC1609 | قراءة وكتابة offline عبر مقبس DIP أو عبر flying lines عبر ISP port |
| MCU (متحكمات دقيقة) | S3F94xx (Samsung)، PIC12F/16F، AT89، STM8، STM32، NXP | برمجة عبر ICSP أو JTAG أو ISP حسب النوع |
| مولدات GAMMA (TCON) | BUF16821، BUF16821B، RT6930، إلخ | قراءة وكتابة بيانات 36-256 بايت عبر I2C |
| CPLD/FPGA | EPM3064A، EPM3032، XC9500 | برمجة عبر JTAG على لوحات TCON والمعدات الصناعية |
| شاشات LCD/LED (برمجة عبر VGA/HDMI ISP) | Samsung، LG، TCL، Skyworth، Hisense، Philips | قراءة وكتابة EEPROM 24Cxx، فلاش SPI، وطباعة المعلومات التسلسلية، دعم MSTAR و MTK و RTD |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| الجهاز لا يظهر في مدير الأجهزة | تعريفات مفقودة، كابل USB تالف، منفذ USB ضعيف | جرب كابل ومنفذ آخر، ابحث عن جهاز غير معروف | تثبيت التعريف من قرص RT809H أو من موقع ifix.net.cn، استخدام USB2.0 وليس USB3.0 |
| فشل التعرف على eMMC (قراءة 0000) | مقبس eMMC غير مناسب، VCCQ خاطئ، لحام ضعيف | تحقق من جهد VCCQ (1.8V/3.3V)، جرب مقبس آخر | ضبط VCCQ في البرنامج، استخدام مقبس أصلي، تنظيف كروت eMMC جيداً |
| فشل التعرف على الشريحة عبر VGA ISP | ترتيب خطوط خاطئ، سرعة باود غير صحيحة، اللوحة لا تدعم ISP | جرب إعدادات line sequence (12/15، 15/12، 4/11) | ضبط سرعة الباود (115200، 57600، 38400، 9600)، استخدام كابل VGA أصلي |
| الكتابة تتوقف عند نسبة معينة (eMMC/NAND) | كتل تالفة (bad blocks)، جهد غير مستقر، شريحة تالفة | مراقبة رسائل الخطأ، جرب قراءة منطقة أخرى | استبدال الشريحة، استخدام مصدر طاقة خارجي DC 12V، استخدام EMMC_AUTO_4BIT بدلاً من 8BIT |
| قراءة شريحة NAND تعطي بيانات غير صحيحة | خوارزمية خاطئة، لحام ضعيف، شريحة تالفة | جرب NAND_AUTO، تحقق من اللحام | استخدام محول TSOP48 عالي الجودة، تنظيف اللحام، اختيار المعلمات الصحيحة يدوياً |
🔄 المقارنات والبدائل – RT809H المبرمجة إتش مقابل RT809F و CH341A و EZP2023+
في الجوكر للالكترونيات، نوفر مجموعة متكاملة من المبرمجات. إليك مقارنة موضوعية:
| المنتج | السرعة القصوى | eMMC | NAND | VGA ISP | دعم EC | مقبس مدمج | السعر النسبي | التوصية |
|---|---|---|---|---|---|---|---|---|
| RT809H المبرمجة إتش (هذا المنتج) | 25 ميجابايت/ث | ✅ مباشر (حتى 128 جيجا) | ✅ مباشر (TSOP48/BGA) | ✅ (VGA + HDMI) | ✅ (KB، IT، NPCE، MEC) | DIP48 + 28 سوكت | مرتفع (⭐⭐⭐⭐) | الأفضل للمحترفين وورش الهواتف واللوحات |
| RT809F (مع محولات) | 25 ميجابايت/ث | ❌ لا | ✅ (عبر PEB-1) | ✅ (VGA فقط) | ✅ (KB، IT، NPCE) | DIP40 فقط | متوسط (⭐⭐⭐) | لفني الشاشات واللوحات الأم بدون eMMC |
| CH341A (الاصدار المطور) | 4 ميجابت/ث | ❌ لا | ❌ لا | ❌ لا | ❌ لا | DIP8 | اقتصادي (⭐) | للمبتدئين وبرمجة BIOS فقط |
| EZP2023+مبرمجه | 12 ميجاهرتز | ❌ لا | ❌ لا | ❌ لا | ❌ لا | DIP8 | متوسط (⭐⭐) | للسرعة القصوى بدون تعريفات |
خلاصة: اختر RT809H المبرمجة إتش إذا كنت محترفاً وتتعامل مع eMMC، NAND، EC المتطورة، وتحتاج إلى مرونة قصوى في البرمجة. إذا كنت فني شاشات فقط، RT809F كافٍ. للمهام البسيطة، CH341A مناسب. جميع المنتجات متوفرة في مصر مع شحن سريع.
📖 قاموس المصطلحات التقنية (Glossary)
eMMC (Embedded Multi-Media Card): ذاكرة تخزين مدمجة تستخدم في الهواتف والتابلت وأجهزة التلفزيون الحديثة. NAND Flash: ذاكرة تخزين كثيفة تستخدم في الأجهزة الإلكترونية. ISP (In-System Programming): برمجة داخل النظام دون نزع الشريحة. EC (Embedded Controller): متحكم مدمج في اللوحات الأم للابتوبات. JTAG: واجهة لبرمجة وتصحيح الدوائر المتكاملة. VCCQ: جهد تغذية واجهة eMMC (1.8V أو 3.3V). BOOT1/BOOT2: مناطق تمهيد في eMMC تحتوي على محمل الإقلاع. RPMB (Replay Protected Memory Block): منطقة محمية في eMMC لتخزين البيانات الحساسة. NAND_AUTO: خوارزمية تلقائية للتعرف على معلمات شريحة NAND.
📄 الداتا شيت والمصادر التقنية الموثوقة
للمهندسين والفنيين، نوفر رابط تحميل دليل المستخدم الرسمي لـ RT809H المبرمجة إتش (نسخة 20170928) والذي يشرح بالتفصيل تركيب التعريفات، طريقة استخدام البرنامج، وبرمجة جميع أنواع الشرائح (eMMC، NAND، EC، ISP، إلخ). كما نوصي بالاستعانة بالمصادر الخارجية التالية (DoFollow):
📥 تحميل PDF – دليل RT809H المبرمجة إتش الرسمي (إنجليزي)
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات للشرائح الإلكترونية.
- Datasheet4u.com – محرك بحث متخصص في أوراق البيانات والمواصفات.
- Alltransistors.com – دليل شامل للترانزستورات والثنائيات و MOSFETs.
- Arduino Forum – منتدى عالمي لمناقشة مشاريع المتحكمات الدقيقة.
نوصي أيضاً بزيارة منتدى iFix (ifix.net.cn) للحصول على تحديثات البرامج ودعم RT809H المبرمجة إتش.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ استخدم مصدر طاقة خارجي (DC 12V) عند برمجة eMMC أو NAND: يوفر استقراراً أفضل وسرعة أعلى، ويحمي من انقطاع التيار عبر USB.
- ✔️ نظف نقاط التلامس لشرائح eMMC قبل التركيب: باستخدام كحول الأيزوبروبيل، فالأوساخ تسبب أخطاء في القراءة والكتابة.
- ✔️ لبرمجة eMMC عبر flying lines (ISP)، تأكد من إيقاف عمل المعالج الرئيسي: عن طريق قصر بلورة الكريستال أو إزالة المقاومات المتصلة بالإشارات.
- ✔️ عند استخدام NAND_AUTO، تأكد من نظافة اللحام: 90% من مشاكل قراءة NAND سببها لحام ضعيف أو بقايا اللحام.
- ✔️ لبرمجة EC (مثل IT8586)، استخدم FPC line المناسب (0.5mm أو 0.8mm): وتأكد من توصيل GND بشكل جيد، قد تحتاج إلى توصيل دبوس 100 إلى GND لدخول وضع ISP.
- ✔️ قم بتحديث برنامج RT809H باستمرار: الإصدارات الجديدة تضيف دعماً لشرائح جديدة وتحسن الاستقرار.
- ✔️ استخدم وظيفة “Self Test” المدمجة لفحص سلامة المبرمجة: الصفحة 69-73 من الدليل تشرح كيفية إجراء الاختبارات الذاتية.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة من المصنع مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات برمجة RT809H المبرمجة إتش وتركيب المحولات. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أيمن حسني – فني صيانة شاشات وهواتف (القاهرة)
“اشتريت RT809H المبرمجة إتش من الجوكر، غيرت مفهومي عن البرمجة. أستخدمه يومياً لبرمجة eMMC لهواتف Samsung و LG. السرعة فائقة والدعم الفني ممتاز.”
محمد الجندي – صاحب ورشة لابتوبات (الإسكندرية)
“برمجة EC (KB9012 و IT8586) أصبحت سهلة جداً مع 28 سوكت. الجهاز قوي والمحولات المرفقة عالية الجودة. أنصح به بشدة لكل فني محترف.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“أداة متكاملة تدعم eMMC و NAND. الدعم الفني من الجوكر ممتاز وساعدني في فهم إعدادات VGA ISP و flying lines. أفضل استثمار في المختبر.”
إبراهيم رجب – فني صيانة عامة (المنيا)
“وصلني الجهاز خلال 30 ساعة فقط. استخدمته لقراءة eMMC من لوحة تلفزيون Skyworth وعملت بنجاح. شكراً الجوكر.”
عمرو سعيد – فني هواتف محمولة (بورسعيد)
“RT809H المبرمجة إتش أفضل جهاز برمجة في مصر. أستخدمه لاستعادة بيانات eMMC وبرمجة NAND لهواتف Xiaomi. لا غنى عنه.”
🔗 منتجات ذات صلة – اكتشف المزيد من المبرمجات
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- هل RT809H المبرمجة إتش تدعم برمجة eMMC من الهواتف؟ نعم، تدعم جميع أنواع eMMC (BGA153، BGA169، eMMC 4.5/5.0/5.1) حتى 128 جيجابايت، مع استخراج مناطق USER و BOOT1/BOOT2 و RPMB.
- كيف أستخدم RT809H المبرمجة إتش لبرمجة eMMC عبر flying lines؟ قم بتوصيل خطوط CLK/CMD/D0/GND إلى نقاط الاختبار على اللوحة، وأوقف تشغيل المعالج الرئيسي (بقصر بلورة الكريستال)، ثم استخدم وضع EMMC_AUTO_ISP.
- ما الفرق بين RT809H المبرمجة إتش و RT809F؟ RT809H المبرمجة إتش هي الإصدار الأحدث والأقوى، تدعم eMMC، NAND مباشرة، 28 سوكت مدمج، ومنفذ ISP متقدم. RT809F لا يدعم eMMC ويحتاج PEB-1 لـ NAND.
- هل يمكن برمجة EC (KB9012) باستخدام RT809H المبرمجة إتش؟ نعم، يمكن برمجة KB9012 و IT8586 و NPCE288 و MEC1633 وغيرها إما عبر مقبس DIP48 المدمج أو عبر flying lines عبر منفذ ISP.
- ما هي سرعة RT809H المبرمجة إتش في برمجة eMMC؟ تصل سرعة القراءة إلى 20 ميجابايت/ثانية في وضع 8BIT، و 12 ميجابايت/ثانية في وضع 4BIT، حسب جودة الاتصال.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – RT809H المبرمجة إتش
1. هل RT809H المبرمجة إتش تدعم نظام Windows 11؟
نعم، تدعم Windows 11/10/8/7/Vista/XP، مع تعريفات معتمدة WHQL. يجب تثبيت التعريفات قبل توصيل الجهاز.
2. ماذا تتضمن علبة RT809H المبرمجة إتش في هذه النسخة؟
الجهاز الرئيسي، كابل USB 2.0 عالي السرعة، كابل VGA، 28 سوكت متعدد الاستخدامات، مقبس DIP48، محولات SOP8/SOP16/PLCC32/TSOP48، مشابك SOIC8، قرص تعريف (أو رابط تحميل)، مصدر طاقة اختياري (DC 12V).
3. كيف أتعرف على نوع الشريحة تلقائياً؟
اضغط على زر “Smart ID” في البرنامج، ستتعرف المبرمجة على معظم شرائح SPI، I2C، NAND، eMMC.
4. هل تدعم برمجة شرائح الجهد 1.8V (مثل eMMC الحديثة)؟
نعم، تدعم الجهد 1.2V، 1.8V، 2.5V، 3.3V، و5V عبر إعدادات البرنامج أو وصلات jumper.
5. ما هو الفرق بين EMMC_AUTO_4BIT و EMMC_AUTO_8BIT؟
4BIT أبطأ ولكن أكثر استقراراً (موصى به للشرائح التالفة أو ذات الجهد الضعيف)، 8BIT أسرع (حتى 20 ميجابايت/ث) ويستخدم لمعظم eMMC السليمة.
6. هل يمكن تحديث firmware RT809H المبرمجة إتش؟
نعم، يتم تحديث firmware تلقائياً عند تثبيت إصدار جديد من برنامج RT809H، أو يمكن تحديثه يدوياً عبر وظيفة “Firmware Repair”.
7. ما هي أقصى سعة شريحة eMMC يدعمها RT809H المبرمجة إتش؟
يدعم eMMC حتى 128 جيجابايت (128GB) و NAND حتى 8 جيجابايت مع دعم NAND_AUTO.
8. هل يوجد برنامج بديل لبرنامج RT809H الرسمي؟
البرنامج الرسمي هو الأفضل والأكثر تحديثاً، لكن يمكن استخدام NeoProgrammer و AsProgrammer مع بعض القيود (لا تدعم eMMC).
9. كيف أصلح خطأ “Read timeout” عند قراءة eMMC؟
تأكد من جهد VCCQ الصحيح (1.8V/3.3V)، جرب وضع 4BIT بدلاً من 8BIT، تأكد من نظافة كروت eMMC، واستخدم مصدر طاقة خارجي 12V.
10. هل يمكن استخدام RT809H المبرمجة إتش كمولد إشارة VGA؟
نعم، يمكنه توليد إشارة VGA لاختبار الشاشات عبر منفذ VGA ISP (بدون توصيل مصدر خارجي).
11. ما هي إعدادات line sequence الأكثر شيوعاً لشاشات LG؟
لشاشات LG عادةً RXD/SDA على دبوس 12، TXD/SCL على دبوس 15 (MSTVGA).
12. هل تدعم برمجة PIC microcontroller مثل PIC12F675؟
نعم، تدعم PIC12F و PIC16F و PIC18F عبر واجهة ICSP باستخدام محول ICSP الاختياري.
13. كيف أستخدم 28 سوكت مع RT809H المبرمجة إتش؟
يتم تركيب السوكت على المقبس الرئيسي، ثم تركيب الشريحة (مثل TSOP48 أو BGA) على السوكت مع مراعاة محاذاة الدبوس رقم 1.
14. ما هي مدة الضمان على RT809H المبرمجة إتش؟
ضمان 14 يوماً ضد عيوب التصنيع من الجوكر للالكترونيات، مع دعم فني مدى الحياة (حسب سياسة الاسترجاع).
15. هل يمكن شحن RT809H المبرمجة إتش إلى محافظات الصعيد؟
نعم، نوفر شحن سريع لجميع محافظات مصر بما فيها الصعيد (المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان).
16. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 1500 جنيه حسب العروض.
17. ماذا أفعل إذا لم يعمل الجهاز بعد الشراء؟
تواصل معنا عبر واتساب 01288929498، سنقوم باستبداله فوراً وفق سياسة الاسترجاع.
18. هل توجد دروس فيديو بالعربية لاستخدام RT809H المبرمجة إتش؟
نعم، نقوم بتجهيز سلسلة فيديوهات على قناة الجوكر للالكترونيات في يوتيوب. يمكنك أيضاً طلب الدعم عبر الواتساب للحصول على روابط لشروحات موثوقة.
19. هل يمكن برمجة شرائح 93Cxx باستخدام RT809H المبرمجة إتش؟
نعم، تدعم برمجة 93C46/56/66 وغيرها عبر وضع Microwire باستخدام المحول المناسب.
20. ما هو الفرق بين RT809H المبرمجة إتش و RT809H كاملة؟
نفس الجهاز، لكن “RT809H كاملة” تشير عادة إلى الإصدار الذي يشمل جميع المحولات والمشابك والملحقات الإضافية. هذا المنتج هو النسخة الكاملة.
🚚 سياسة الشحن والتوصيل لمصر
نحن في الجوكر للالكترونيات نحرص على وصول منتجك إليك بأسرع وقت. يتم شحن الطلب بعد يوم عمل واحد من تأكيد الدفع. مدة الاستلام تتراوح بين 24 إلى 48 ساعة من تاريخ الشحن لجميع محافظات مصر. نستخدم شركات شحن موثوقة (أرامكس، بريد مصر، سمسا إكسبريس). يتم التوصيل حتى باب المنزل أو أقرب نقطة استلام حسب منطقتك. ملاحظة: قد تتأخر الشحنات بعض الشيء في المناطق النائية مثل الوادي الجديد أو مرسى مطروح، لكننا نضمن وصولها.
💬 تواصل مع الدعم الفني عبر واتساب – استفسارات عن RT809H المبرمجة إتش
