مبرمجه CH341A الاصدار المطور
900.00 EGP
| الموديل | CH341A الاصدار المطور |
|---|---|
| الاتصال بالكمبيوتر | USB |
| جهود الشغل | 1.8 و2.5 و3.3 و5 فولت (بسويتش) |
| الشرائح المدعومه | 25xx و24xx و93xx و45xx |
| السوكت | ZIF بذراع، من غير لحام |
| الادبترات | BGA24 وQFN8 وSOP8 وSOP16 و93XX و45XX |
| المؤشرات | قراءه وكتابه بتلات الوان |
قبل الشراء: راجع جهد الشريحه من الداتا شيت وظبط السويتش عليه قبل التوصيل.
الوصف
مبرمجه CH341A الاصدار المطور بسوكت ZIF وادبترات BGA24 وQFN8 وSOP8
فلاشه جهدها 1.8 فولت؟ شريحه ذاكره 93xx او 45xx والمبرمجه العاديه مش بتقراها؟ CH341A الاصدار المطور معموله للحالات دي: سويتش بتختار منه الجهد، وشريحه تحويل مستوى، وادبترات للشرائح الصغيره جوه الطقم.
- ايه اللي في الطقم
- تنبيه الجهد
- بتستخدمها في ايه
- ازاي تشتغل عليها
- المواصفات
- تختارها ولا العاديه
- اسئله بتتكرر

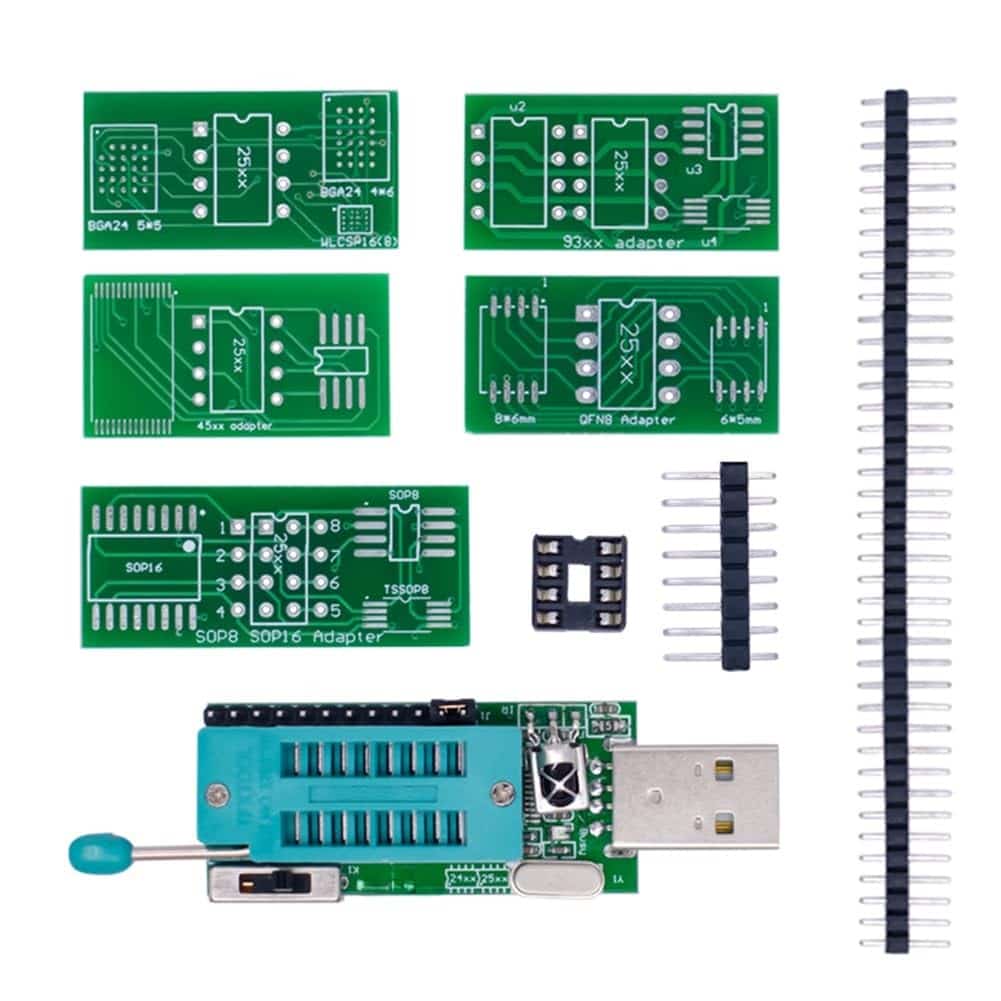

ايه اللي في طقم CH341A الاصدار المطور؟

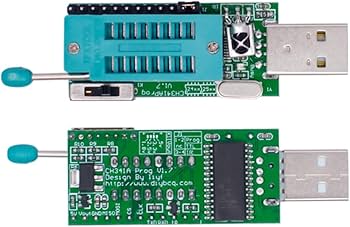

المبرمجه نفسها

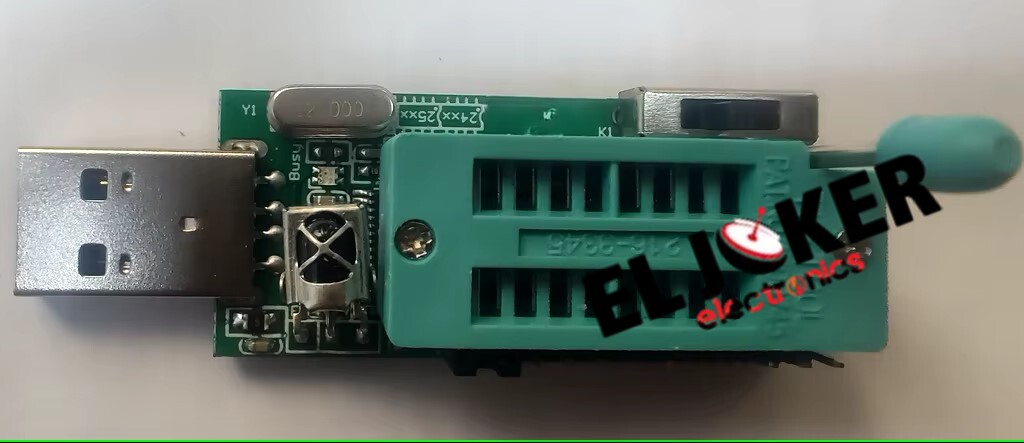

بورده بسوكت ZIF بذراع وسويتش للجهد ومؤشرات قراءه وكتابه بتلات الوان، وفيوز حمايه ذاتي الرجوع.
ادبترات الشرائح الصغيره
BGA24 مقاس 5×5 و4×6، وQFN8 مقاس 6×8 مم، وSOP8 مقاس 6×5 مم، وادبتر SOP8/SOP16، وادبتر 93XX، وادبتر 45XX.
سوكت ودبابيس
سوكت SOP8 وبن هيدر 8 بن و40 بن لتوصيل أطراف SPI والـ TTL.
لو شغلك على فلاشات البيوس العاديه بس، مبرمجه CH341A او طقم CH341A مع ادبتر وتطويله كفايه.
راجع جهد الشريحه قبل اي توصيل
النسخ القديمه من CH341A كانت بتسيب اطراف البيانات على 5 فولت حتى لو اخترت 3.3. الاصدار المطور مبني عشان يحل ده، بس لازم تحط السويتش على جهد الشريحه الحقيقي من الداتا شيت بتاعتها قبل ما توصل.
بتستخدم CH341A الاصدار المطور في ايه؟

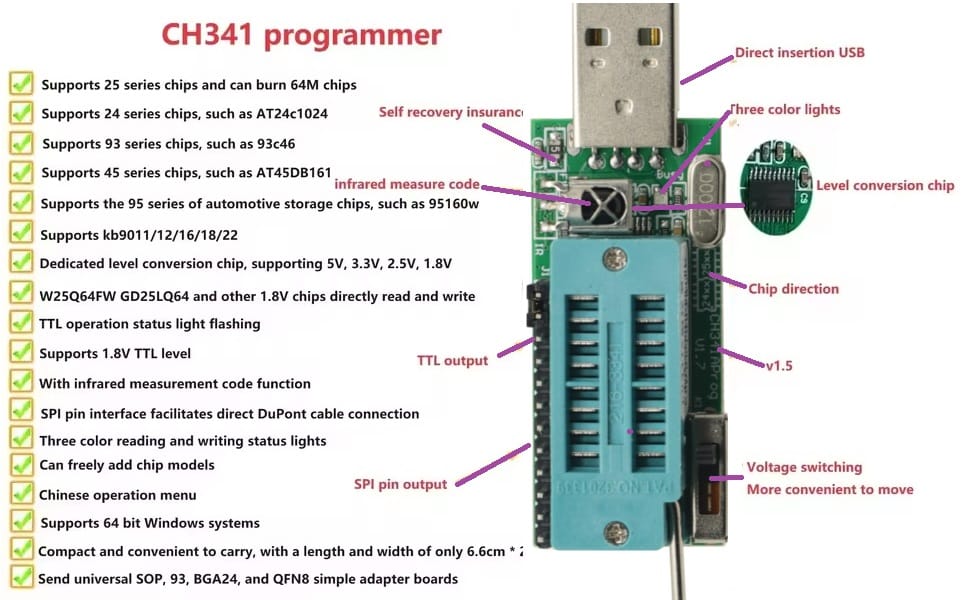

الصور بتاعت الطقم بتوضح الشرائح اللي بتدعمها:
- شرائح 25xx (فلاشات البيوس) لحد 64 ميجا.
- شرائح 24xx زي AT24C1024.
- شرائح 93xx زي 93C46.
- شرائح 45xx زي AT45DB161.
- شرائح 95xx للسيارات زي 95160.
- شرائح KB9011 و12 و16 و18 و22.
- فلاشات 1.8 فولت زي W25Q64FW وGD25LQ64.
نصايح تشغيل CH341A الاصدار المطور

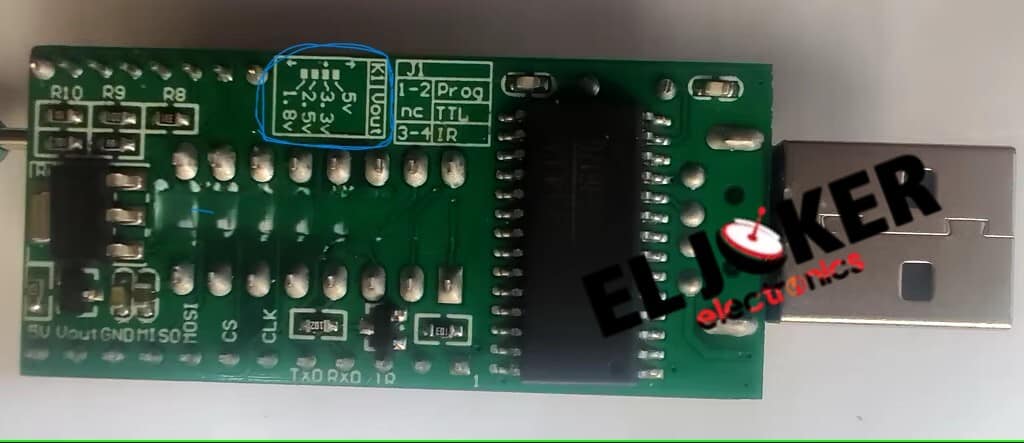

غير جهد الشغل بالسويتش K1 والمبرمجه مفصوله عن USB، وحدد الجهد قبل ما تبدأ الكتابه عشان الجهد العالي ممكن يحرق الشريحه. الوضع الافتراضي 3.3 فولت. شرائح 93xx و45xx ماتتحطش في السوكت مباشره، استخدم الادبتر الخاص بيها.

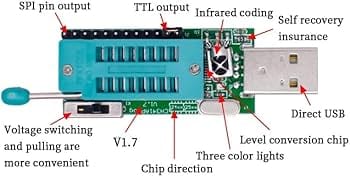

للتوصيل بالاسلاك على اللوحه خلي طول السلك حوالي 10 سم، لان الاسلاك الطويله بتبطئ القراءه او بتخلي الشريحه ماتتعرفش. اللمبه الحمرا معناها التشغيل، والخضرا لشرائح 24، والزرقا لشرائح 25 و93 و45.
البرامج المناسبه AsProgrammer وNeoProgrammer، وقراءه شرائح 93 و45 و95 بتتم بـAsProgrammer. للتشغيل العادي ثبت تعريف CH341PAR، ولو هتستخدم خرج TTL ثبت CH341SER.
ازاي تشتغل على المبرمجه؟
- اعرف الشريحه اقرا رقمها وشوف جهدها من الداتا شيت.
- اضبط السويتش على جهد الشريحه (1.8 او 2.5 او 3.3 او 5 فولت).
- ركّب الشريحه في سوكت ZIF مباشره، او على الادبتر المناسب لشكلها، وخلي بالك من اتجاهها.
- وصّل USB بالكمبيوتر (ويندوز 64 بت) وشغّل برنامج المبرمجه.
- اقرا الاول واحفظ نسخه احتياطيه قبل اي كتابه.
- اكتب وراجع الملف، وبعدها خد الشريحه واقفل المبرمجه.
مواصفات CH341A الاصدار المطور
| البند | القيمه |
|---|---|
| الشريحه | CH341A من WCH |
| الاتصال بالكمبيوتر | USB |
| جهود الشغل | 1.8 و2.5 و3.3 و5 فولت (بسويتش) |
| الشرائح المدعومه | 25xx و24xx و93xx و45xx و95xx وKB90xx |
| فلاشات 1.8 فولت | W25Q64FW وGD25LQ64 وغيرها |
| السوكت | ZIF بذراع |
| خرج SPI وTTL | بن هيدر لتوصيل DuPont، ويدعم TTL بمستوى 1.8 فولت |
| مؤشرات | قراءه وكتابه بتلات الوان |
| الحمايه | فيوز ذاتي الرجوع |
| وظيفه اضافيه | قياس كود الريموت بالاشعه تحت الحمراء |
| نظام التشغيل | ويندوز 64 بت |
| الابعاد | حوالي 22 × 50 مم |
| البرامج المناسبه | AsProgrammer وNeoProgrammer |
| التعريفات | CH341PAR للمبرمجه وCH341SER لخرج TTL |
تختار CH341A الاصدار المطور ولا العاديه؟
اختار CH341A الاصدار المطور لو هتقابل فلاشات 3.3 او 1.8 فولت، او شرائح 93xx و45xx، او شرائح BGA وQFN صغيره. ولو شغلك كله على شرائح 5 فولت، طقم CH341A العاديه اوفر. كل المبرمجات في قسم المبرمجات.
اسئله بتتكرر
الفرق بين CH341A الاصدار المطور والـ CH341A العاديه ايه؟
العاديه بتطلّع 5 فولت على أطراف البيانات، وده خطر على الفلاشات اللي شغاله 3.3 فولت. CH341A الاصدار المطور فيها شريحه تحويل مستوى وسويتش بتختار منه الجهد، فبتخدم شرائح 1.8 و2.5 و3.3 و5 فولت.
اقدر ابرمج فلاشات 1.8 فولت زي W25Q64FW؟
أيوه، الطقم متصمم لده. حط السويتش على 1.8 فولت قبل ما توصل الشريحه، وراجع الداتا شيت بتاعتها الاول.
اكتر من شريحه شكلها مختلف، هركبها ازاي؟
الطقم فيه ادبترات BGA24 (مقاس 5×5 و4×6) وQFN8 (6×8 مم) وSOP8 (6×5 مم) وSOP8/SOP16 وادبتر 93XX و45XX. اختار الادبتر على حسب شكل الشريحه ورقمها.
اقدر ابرمج الشريحه وهي على البوردة؟
ممكن بمشبك زي مشبك فلاشات 8 بن، بتوصله بأطراف SPI على المبرمجه، من غير ما تفك الشريحه.
بتبرمج الشاشات السمارت من HDMI؟
لا. الشاشات السمارت محتاجه مبرمجه زي RT809F مع الادبترات والمشبك.
اغير الجهد ازاي على CH341A الاصدار المطور؟
حرك سويتش K1 والمبرمجه مفصوله عن منفذ USB، وبعدين وصلها. الوضع الافتراضي 3.3 فولت، وبيدعم كمان 1.8 و2.5 و5 فولت.
محتار تختار انهي مبرمجه؟ابعتلنا رقم الشريحه او موديل الجهاز ونقولك تحتاج ايه.
