مشبك فلاشات 8 بن
175,00 EGP
غير متوفر في المخزون
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
📑 فهرس المحتويات

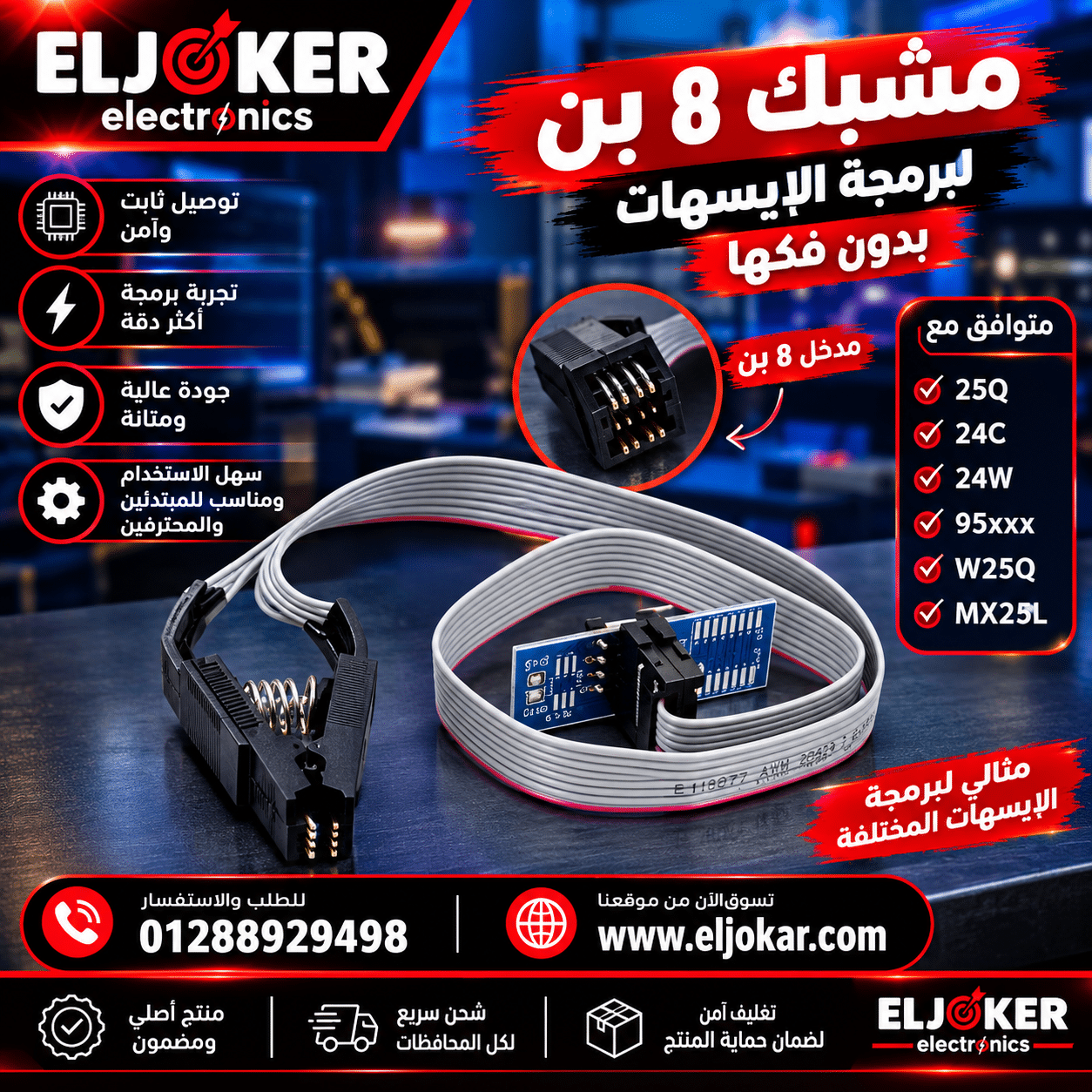

🔹 مشبك فلاشات 8 بن – أداة برمجة BIOS الاحترافية بدون لحام (لشرائح SOP8)
مشبك فلاشات 8 بن هو الأداة الأكثر طلباً في ورش صيانة اللابتوب والريسيفر في مصر. من خبرتنا التي تزيد عن 12 عاماً في إصلاح أعطال BIOS وبرمجة شرائح الفلاش، نؤكد أن هذا المشبك (SOP8 clip) هو الحل الأمثل لبرمجة شرائح SPI Flash مثل 25Qxx و EEPROM مثل 24Cxx مباشرة على اللوحة دون الحاجة إلى نزع الشريحة أو اللحام. يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. جودة التصنيع العالية والدبابيس المذهبة تضمن تلامساً ممتازاً وقراءة/كتابة مستقرة حتى مع أصغر الشرائح.
📊 المواصفات الفنية الكاملة – مشبك فلاشات 8 بن
SOP8 (ضيق أو واسع حسب الإصدار)
8 دبابيس
1.27 مم (قياسي)
نحاس فسفوري مطلي بالذهب (30 ميكرون)
≈ 20 سم (مرن)
أكثر من 5000 دورة
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| أسود أو رمادي (حسب الإصدار) | واضح وسهل الاستخدام | |
| أقل من 50 ملي أوم | توصيل ممتاز للإشارات | |
| بلاستيك هندسي عالي الجودة | مقاوم للحرارة والصدمات | |
| -25°C إلى +85°C | مناسب للاستخدام في الورش المصرية | |
| ≈ 8 جرام | خفيف وسهل الحمل |
📍 دليل توزيع الأطراف (Pinout) – مشبك فلاشات 8 بن (وضع SPI)
يتوافق المشبك مع ترقيم الدبابيس القياسي لشرائح SOP8. الدبوس رقم 1 محدد بعلامة على المشبك (نقطة أو سهم). الجدول التالي يوضح الوظائف النموذجية لوضع SPI (الأكثر شيوعاً):
| دبوس المشبك | الإشارة (SPI) | الوظيفة |
|---|---|---|
| CS# | Chip Select (تحديد الشريكة) – نشط منخفض | |
| MISO/DOUT | Master In Slave Out (بيانات من الشريحة) | |
| WP#/HOLD# | حماية الكتابة أو تعليق (اختياري) | |
| GND | أرضي | |
| MOSI/DIN | Master Out Slave In (بيانات إلى الشريحة) | |
| SCK | ساعة SPI | |
| HOLD#/WP# | وظيفة ثانوية | |
| VCC (3.3V أو 5V) | جهد تغذية الشريحة |
🔧 طريقة استخدام مشبك فلاشات 8 بن خطوة بخطوة
- الخطوة 1 – تحضير اللوحة: تأكد من فصل الطاقة عن اللوحة تماماً (افصل البطارية والموصل الرئيسي).
- الخطوة 2 – تحديد موقع الشريحة: ابحث عن شريحة SOP8 المستهدفة (عادة شريحة BIOS أو EEPROM)، وحدد اتجاه الدبوس رقم 1 (نقطة أو حافة مشطوفة).
- الخطوة 3 – تثبيت المشبك: قم بمحاذاة المشبك مع الشريحة بحيث يتطابق الدبوس رقم 1 مع العلامة على المشبك. اضغط برفق على جانبي المشبك حتى يستقر.
- الخطوة 4 – توصيل المشبك بالمبرمجة: قم بتوصيل كابل المشبك بمحول SOP8 إلى DIP8 (غير مرفق)، ثم أدخل المحول في مبرمجة مثل RT809F أو CH341A.
- الخطوة 5 – البرمجة: شغّل برنامج المبرمجة، اختر نوع الشريحة (مثلاً W25Q64 أو 24C02)، وابدأ القراءة أو الكتابة.
نصيحة من الورشة: إذا كانت القراءة غير مستقرة، حاول الضغط برفق على المشبك بأصابعك أثناء القراءة لتأكيد التلامس. أيضاً تأكد من نظافة دبابيس الشريحة.
💻 الشرائح المتوافقة مع مشبك فلاشات 8 بن
هذا المشبك يدعم آلاف الشرائح ذات封装 SOP8 (ضيق أو واسع). إليك أبرز السلاسل:
| سلسلة الشريحة | أمثلة | الاستخدام الشائع |
|---|---|---|
| W25Q16, W25Q32, W25Q64, W25Q128, MX25L3205, MX25L6405, GD25Q64, EN25Q80 | BIOS اللابتوبات، تحديث firmware الرسيفرات | |
| 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C128 | تخزين إعدادات الشاشات، أجهزة التلفزيون، بطاقات الذاكرة | |
| 25AA02, 25LC640, 25LC1024 (بعضها SOP8) | تطبيقات صناعية وتحكم | |
| 93C46, 93C56, 93C66, 93C86 (بعضها SOP8) | أجهزة السيارات، بطاقات الذاكرة القديمة | |
| AT25DF, S25FL, M25P, SST25 | مجالات متنوعة |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| توصيل خاطئ للدبوس رقم 1، تلامس ضعيف، أوساخ على دبابيس الشريحة | افحص اتجاه المشبك، نظف دبابيس الشريحة، جرب شريحة أخرى | أعد تثبيت المشبك وتأكد من محاذاة العلامة، استخدم كحول إيزوبروبيل لتنظيف الدبابيس | |
| اتصال متقطع أثناء الكتابة، جهد غير مستقر، شريحة رديئة | جرب سرعة كتابة أقل في البرنامج، استخدم مصدر طاقة ثابت | قلل سرعة SPI في إعدادات المبرمجة، استخدم كابل USB قصير، أعد تثبيت المشبك | |
| دبابيس المشبك مثنية أو متسخة، الشريحة غير قياسية | افحص دبابيس المشبك بصرياً، جرب شريحة أخرى | قم بتعديل الدبابيس برفق باستخدام ملقط، استبدل المشبك إذا لزم الأمر | |
| قصر في الدبابيس أو جهد زائد (5V بدل 3.3V) | افحص جهد VCC على دبوس 8، تأكد من عدم وجود لحام عشوائي | افصل فوراً، اضبط المبرمجة على 3.3V (معظم شرائح SPI حديثة تعمل 3.3V) | |
| وجود مكثفات أو مقاومات على خطوط SPI تسبب تحميلاً زائداً | جرب برمجة الشريحة خارج اللوحة (إذا كانت النتيجة جيدة، فالمشكلة في الدائرة) | أزل المكونات المتصلة بخطوط SPI مؤقتاً، أو استخدم مصدر طاقة خارجي 3.3V قوي |
🔄 البدائل والمقارنات – مشبك فلاشات 8 بن مقابل مشبك 16 بن والمحولات
في الجوكر للالكترونيات، نوفر مجموعة كاملة من أدوات البرمجة. إليك مقارنة لمساعدتك في الاختيار:
| المنتج | عدد الدبابيس | الاستخدام | الميزة الرئيسية | السعر النسبي |
|---|---|---|---|---|
| 8 | شرائح SOP8 (25Qxx، 24Cxx، W25Q) | برمجة BIOS على اللوحة دون نزع الشريحة | اقتصادي (⭐) | |
| 16 | شرائح SOP16 (93Cxx، 25LCxx، 28Cxx) | برمجة EEPROM و Microwire على اللوحة | متوسط (⭐⭐) | |
| 8 | نفس الشرائح | يتطلب نزع الشريحة ولحامها | اقتصادي جداً (⭐) | |
| 8-16 | متعدد الاستخدامات | يدعم عدة أحجام | مرتفع (⭐⭐⭐) |
خلاصة: إذا كنت تحتاج إلى برمجة شرائح BIOS SOP8 (مثل 25Q64) دون نزعها من اللوحة، فإن مشبك فلاشات 8 بن هو الخيار الأمثل والأكثر اقتصاداً. للشرائح ذات 16 دبوساً، استخدم مشبك 16 بن.
📖 قاموس المصطلحات التقنية (Glossary)
SOP (Small Outline Package):封装 صغير الحجم ذو دبابيس على الجانبين. مشبك (Clip): أداة تسمح بتوصيل إلكتروني مؤقت بشريحة دون لحام. SPI Flash: ذاكرة فلاش تسلسلية تستخدم في BIOS والتخزين المدمج. BIOS: البرنامج الثابت الذي يقوم بتشغيل الحاسوب. In-Circuit Programming: برمجة الشريحة وهي لا تزال ملحومة على اللوحة. Pitch: المسافة بين مركز دبوس وآخر (1.27 مم قياسي). دبوس رقم 1: نقطة مرجعية لتوجيه الشريحة، عادةً ما تحدد بنقطة أو حافة مشطوفة. WP# (Write Protect): دبوس حماية الكتابة، إذا كان مرتفعاً تمنع الكتابة على الشريحة.
📄 المصادر التقنية والمراجع الخارجية
على الرغم من عدم وجود داتا شيت خاص بالمشبك نفسه، إلا أننا نوصي بالاستعانة بالمصادر التالية (DoFollow) للتعرف على مواصفات الشرائح التي ستبرمجها باستخدام هذا المشبك:
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات، يمكنك البحث عن أي شريحة SOP8 لمعرفة دبابيسها وجهدها.
- Datasheet4u.com – محرك بحث متخصص لأوراق البيانات.
- Alltransistors.com – مرجع للترانزستورات والمكونات المنفصلة.
- Arduino Forum – منتدى لمناقشة مشاريع البرمجة والمشابك.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ نظف دبابيس الشريحة قبل تثبيت المشبك: باستخدام كحول الأيزوبروبيل وفرشاة ناعمة. الأوساخ تسبب 70% من مشاكل القراءة.
- ✔️ تأكد من فصل الطاقة تماماً: قبل تركيب المشبك، افصل البطارية والموصل الرئيسي للوحة لتجنب تلف المبرمجة أو الشريحة.
- ✔️ استخدم محول مناسب: المشبك يحتاج إلى محول SOP8 إلى DIP8 (غير مرفق) لتوصيله بالمبرمجة.
- ✔️ اختبر المشبك أولاً على شريحة معروفة: إذا كنت تشك في سلامته، جربه على شريحة معروفة العمل خارج اللوحة.
- ✔️ لا تستخدم قوة مفرطة: عند تثبيت المشبك، اضغط برفق حتى يستقر. القوة الزائدة قد تنحني الدبابيس أو تتلف الشريحة.
- ✔️ قم بتخزين المشبك في علبة واقية: لمنع الغبار والأكسدة، احتفظ به في كيس مضاد للكهرباء الساكنة.
- ✔️ لبرمجة BIOS على اللوحة الأم، قد تحتاج إلى إزالة بطارية CMOS: لتجنب أي تداخل كهربائي من الدوائر المحيطة.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة من مصانع موثوقة مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول استخدام المشبك واختيار المحول المناسب. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة لابتوبات (القاهرة)
“اشتريت مشبك فلاشات 8 بن من الجوكر، جودة التصنيع ممتازة. أستخدمه يومياً لبرمجة BIOS لابتوبات HP و Dell دون نزع الشريحة. الشحن سريع جداً.”
مصطفى كامل – صاحب ورشة رسيفر (الإسكندرية)
“مشبك ممتاز، وفر علي وقت وجهد كبيرين. أنصح به لكل فني يبرمج شرائح 25Q64 على اللوحة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيد جداً، الدبابيس المذهبة تلمس بقوة. الدعم الفني من الجوكر ممتاز وساعدني في اختيار المحول المناسب.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمته مع مبرمجة CH341A لبرمجة 24C02 على لوحة تلفزيون. قراءة وكتابة مستقرة. شكراً الجوكر.”
كريم الشافعي – فني صيانة عامة (بورسعيد)
“اشتريت 3 مشابك، كلهم يعملون بشكل مثالي. التوصيل لجميع المحافظات سريع جداً.”
🔗 منتجات ذات صلة – اكتشف المزيد من أدوات البرمجة
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما الفرق بين مشبك فلاشات 8 بن و 16 بن؟ مشبك 8 بن للشرائح ذات 8 دبابيس (SOP8) مثل 25Qxx و 24Cxx، بينما مشبك 16 بن للشرائح ذات 16 دبوساً مثل 93Cxx و 25LCxx.
- هل يمكن استخدام مشبك فلاشات 8 بن مع مبرمجة CH341A؟ نعم، عبر محول SOP8 إلى DIP8 (غير مرفق) أو عبر توصيله مباشرة بمقبس DIP8 في بعض المبرمجات.
- كيف أعرف أن المشبك مناسب لشريحتي؟ تحقق من封装 الشريحة: إذا كانت SOP8 (عرض الجسم ≈ 4 مم للضيق أو 5.3 مم للواسع) فهي مناسبة.
- هل يحتاج المشبك إلى مصدر طاقة منفصل؟ لا، يستمد الطاقة من المبرمجة عبر دبوس VCC (دبوس 8).
- ما هي مدة الضمان؟ ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – مشبك فلاشات 8 بن
1. ما هو مشبك فلاشات 8 بن بالضبط؟
هو أداة تسمح بتوصيل إلكتروني مؤقت بشريحة SOP8 دون لحام، لبرمجتها وهي لا تزال على اللوحة (In-Circuit Programming).
2. هل يأتي المشبك مع محول لتوصيله بالمبرمجة؟
لا، المشبك يأتي مع كابل طرفه حر (أو موصل IDC)، تحتاج إلى محول SOP8 إلى DIP8 منفصل (متوفر في الجوكر للالكترونيات).
3. ما هي أنواع الشرائح التي لا تعمل مع هذا المشبك؟
الشرائح ذات封装 غير SOP8 (مثل SOIC8 العريض جداً، TSSOP8) أو التي تحتوي على أكثر من 8 دبابيس.
4. هل يمكن استخدامه مع مبرمجة RT809F؟
نعم، عبر محول SOP8 إلى DIP40 أو عبر توصيل الكابل مباشرة بمنفذ ISP (إذا كان RT809F مزوداً بمنفذ ISP).
5. كيف أنظف المشبك؟
استخدم كحول الأيزوبروبيل (99%) وفرشاة أسنان ناعمة. جففه جيداً قبل الاستخدام.
6. ماذا أفعل إذا كانت الشريحة لا تثبت بشكل محكم؟
تأكد من أن دبابيس المشبك غير مثنية. يمكن استخدام قطعة صغيرة من المطاط للضغط برفق.
7. هل يمكن أن يتلف المشبك بسبب الاستخدام المتكرر؟
مع الاستخدام العادي، يدوم لأكثر من 5000 دورة تركيب. لكن الدبابيس قد تتآكل أو تنكسر إذا استخدمت بقوة.
8. ما هو الفرق بين هذا المشبك ومحول SOP8 اللحام؟
المشبك يسمح بالبرمجة دون نزع الشريحة (in-circuit)، بينما المحول يتطلب نزع الشريحة ولحامها.
9. هل يأتي المشبك مع دليل تعليمات؟
نعم، يتم توفير رابط لدليل سريع، أو يمكنك التواصل مع الدعم الفني عبر واتساب.
10. ما هي سرعة البرمجة القصوى التي يدعمها المشبك؟
نظراً لكونه سلبياً، لا يحدد سرعة. يعتمد على المبرمجة وجودة التوصيل. يمكن أن يعمل حتى 50 ميجاهرتز دون مشاكل.
11. هل يدعم شرائح 5V مثل بعض 24Cxx القديمة؟
نعم، طالما أن المبرمجة توفر 5V. لكن معظم شرائح SPI Flash الحديثة تعمل بـ 3.3V، تأكد من ضبط الجهد الصحيح.
12. كيف أتأكد من أن المشبك يعمل بشكل صحيح؟
جرب شريحة معروفة العمل (مثل W25Q64 خارج اللوحة) واقرأ معرفها (ID). إذا ظهرت بشكل صحيح، فالمشبك سليم.
13. هل يمكن استخدامه مع أجهزة اختبار أخرى مثل محلل المنطق؟
نعم، يمكنك استخدامه لتوصيل شرائح SOP8 بأي جهاز له منفذ مناسب.
14. ما هي مادة عزل المشبك؟
بلاستيك هندسي عالي الجودة، مقاوم للحرارة والصدمات.
15. هل هناك ضمان على المنتج؟
نعم، ضمان 14 يوم ضد عيوب التصنيع (دبابيس مكسورة، تلف في الكابل) من الجوكر للالكترونيات.
16. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
17. هل يمكن شراء المشبك بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش ومراكز الصيانة.
18. هل المشبك مناسب للمبتدئين؟
بكل تأكيد. استخدامه سهل، ويمكن لأي فني أو هاوي تعلمه في دقائق.
19. ماذا أفعل إذا وصل المشبك بدبابيس مثنية؟
يمكن تعديلها برفق باستخدام ملقط صغير. إذا كانت مكسورة، نستبدله مجاناً ضمن الضمان.
20. أين أجد فيديو تعليمي لاستخدام المشبك؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
🚚 سياسة الشحن والتوصيل لمصر
نحن في الجوكر للالكترونيات نحرص على وصول منتجك إليك بأسرع وقت. يتم شحن الطلب بعد يوم عمل واحد من تأكيد الدفع. مدة الاستلام تتراوح بين 24 إلى 48 ساعة من تاريخ الشحن لجميع محافظات مصر. نستخدم شركات شحن موثوقة (أرامكس، بريد مصر، سمسا إكسبريس). يتم التوصيل حتى باب المنزل أو أقرب نقطة استلام حسب منطقتك.
💬 تواصل مع الدعم الفني عبر واتساب – استفسارات عن مشبك فلاشات 8 بن
