مبرمجه CH341A مع ادبتر وتطويله USB
السعر الأصلي هو: 500,00 EGP.400,00 EGPالسعر الحالي هو: 400,00 EGP.
الوصف
📑 فهرس المحتويات

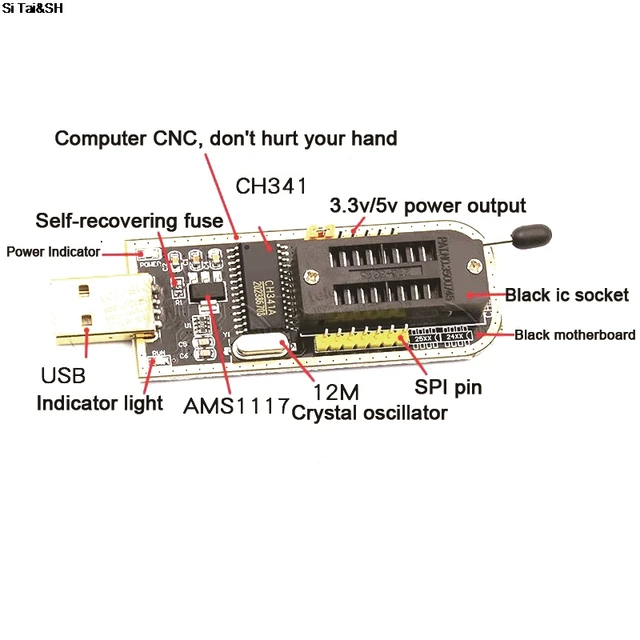

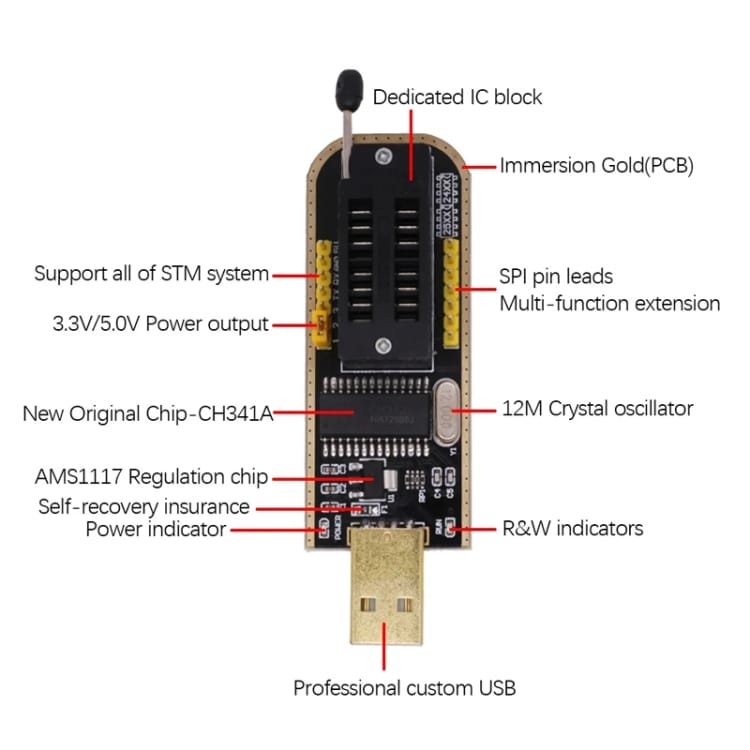

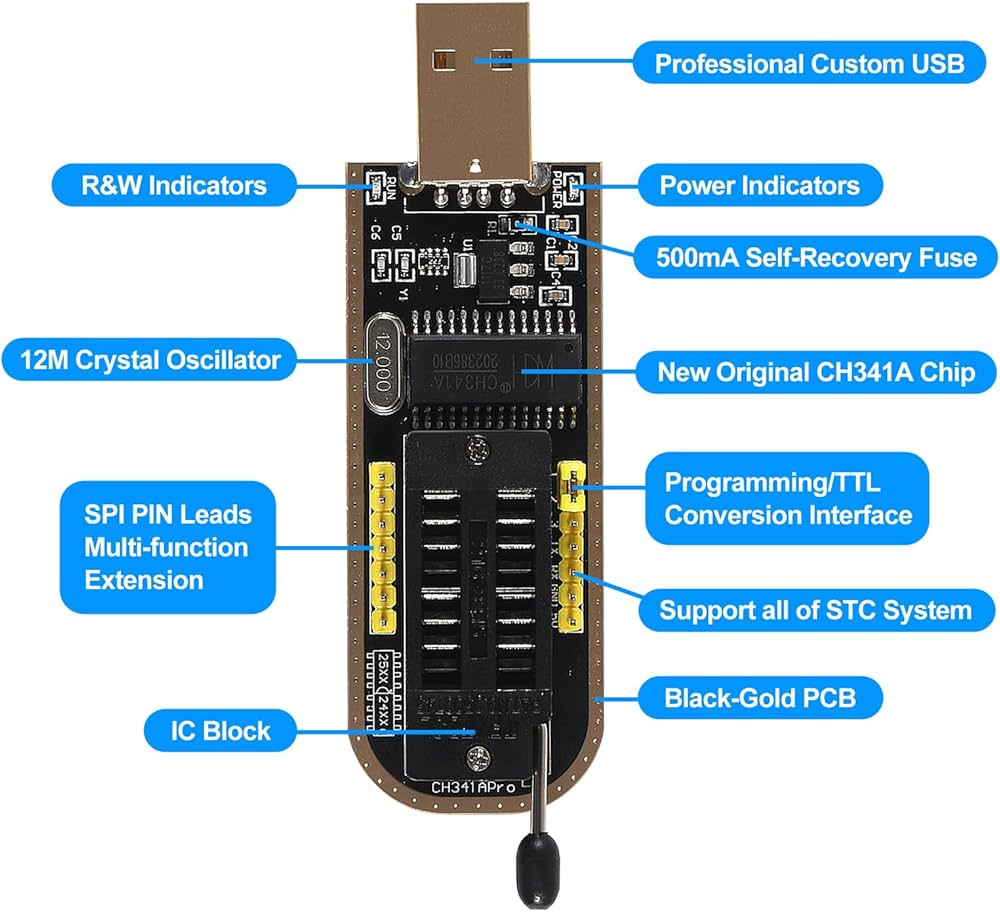

🔹 مبرمجة CH341A مع adapter و كابل USB – الخيار المتكامل لفنيي مصر
تُعد CH341A من أكثر الأدوات انتشاراً في ورش صيانة اللابتوب والريسيفر والمازر بورد بمصر. من خبرتنا التي تزيد عن 12 عاماً في التعامل مع أعطال BIOS وبرمجة EEPROM، نؤكد أن هذه المبرمجة تجمع بين الاقتصاد والكفاءة. يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات وتأتي مع adapter 200M-205M مناسب لشرائح SOP8، بالإضافة إلى كابل USB تمديد مرن. تعمل بسلاسة مع NeoProgrammer و AsProgrammer، وتدعم آلاف الشرائح (SPI NOR Flash، 24/25 EEPROM، 93C). متوفرة الآن في مصر مع توصيل لجميع المحافظات خلال 24-48 ساعة.
📊 المواصفات الفنية الأساسية
USB 2.0 (متوافق 1.1)
5V من USB، منظم داخلي 3.3V
SPI, I2C, Microwire, UART
حتى 4 ميجابت/ثانية
200M-205M (SOP8→DIP8) + كابل تمديد USB
| المعلمة | القيمة |
|---|---|
| رقاقة التحكم | WCH CH341A |
| جهد الشريحة الهدف | 3.3V / 5V (اختياري) |
| الذاكرة القصوى | 16 ميجابايت (128 ميجابت) SPI Flash |
| أنظمة التشغيل | Windows / Linux / Mac |
📘 تحليل معمق من الداتا شيت الرسمي (WCH)
وفقاً لدليل CH341A الصادر عن شركة WCH، فإن هذه الشريحة توفر أربعة أوضاع تشغيل رئيسية: المنفذ التسلسلي غير المتزامن (UART)، منفذ الطابعة المتوافق مع USB، المنفذ المتوازي (EPP/MEM)، بالإضافة إلى الواجهات التسلسلية المتزامنة (2线和4线) مثل SPI و I2C. في وضع UART، تدعم سرعات تصل إلى 2 ميجابت/الثانية مع معدل خطأ أقل من 0.3% عند استخدام كريستال خارجي 12 ميجاهرتز. يمكن تهيئة الوظيفة المطلوبة إما عبر توصيل دبابيس SCL/SDA بطريقة معينة، أو باستخدام EEPROM خارجي (24C02) لتخصيص Vendor ID و Product ID.
من الميزات المتقدمة التي تهم فنيي مصر: دعم الأجهزة للتحكم بتدفق البيانات (Hardware Flow Control) عبر دبابيس TEN# و RDY#، مما يضمن عدم فقدان البيانات عند توصيل الجهاز بمتحكمات دقيقة بطيئة. أيضاً يوفر الداتا شيت دوائر مرجعية لتحويل الإشارات إلى RS232، RS485، وتوصيله مباشرة بـ Arduino أو أي MCU. هذه المبرمجة قادرة على العمل في بيئة 5V أو 3.3V، وتتميز بحماية ضد الانعكاس القطبي وفيوز قابل للإعادة.
يمكنكم تحميل الداتا شيت الكامل (36 صفحة) من الرابط أدناه، والذي يشرح بالتفصيل توزيع الدبابيس في كل وضع، والـ timing diagrams، وقيم المكثفات الموصى بها.
📥 تحميل PDF – دليل CH341A التقني الرسمي
🔌 دوائر تطبيقية وتوصيلات عملية (من واقع الداتا شيت)
استناداً إلى الصفحات 10-12 من الدليل، نقدم لكم ثلاثة تكوينات عملية يمكن تنفيذها باستخدام CH341A:
- USB إلى RS232 (ثلاثي الأسلاك): باستخدام MAX232 أو ICL232، يمكن تحويل إشارات TTL إلى RS232 القياسية للتواصل مع الأجهزة القديمة. مناسب لتحديث firmware أجهزة التحكم الصناعية.
- USB إلى RS485 نصف دوبلكس: يتم استخدام دبوس TNOW (TX active) للتحكم في اتجاه الإرسال/الاستقبال عبر مشغل RS485 مثل MAX485. هذه الطريقة مثالية للشبكات الطويلة في أنظمة الأتمتة.
- توصيل مباشر بمتحكم دقيق (MCU): يمكن ربط الطرف TXD و RXD و GND من هذه المبرمجة مع UART الخاص بـ Arduino أو STM32، مع استخدام TEN# (نشط منخفض) كإشارة تحكم تدفق لمنع فقدان البيانات عند السرعات العالية (مثل 115200).
جميع هذه التطبيقات موثقة في الداتا شيت، وتؤكد أن هذه المبرمجة ليست مجرد أداة لبرمجة BIOS، بل محول USB متعدد الاستخدامات يمكنه تلبية احتياجات الهواة والمحترفين في مصر.
📍 Pinout الأساسي (للوضع التسلسلي UART/SPI)
| الدبوس (في المقبس) | الاسم | الوظيفة في وضع SPI | الوظيفة في وضع UART |
|---|---|---|---|
| 1 | CS# / DCD# | Chip Select (SPI) | Data Carrier Detect |
| 2 | SCK / DSR# | Serial Clock | Data Set Ready |
| 3 | MOSI / RXD | Master Out Slave In | Receive Data (input) |
| 4 | MISO / TXD | Master In Slave Out | Transmit Data (output) |
| 5 | GND | أرضي | أرضي |
| 6 | 3.3V | جهد الشريحة | خرج 3.3V (حتى 100mA) |
⚠️ الأعطال الشائعة وحلولها (خبرة ورش مصرية)
| العطل | السبب المحتمل | الحل الفعال |
|---|---|---|
| الجهاز غير معروف في مدير الأجهزة | تعريفات مفقودة أو تلف الكابل | تثبيت تعريف CH341A v3.5 أو استخدام برنامج Zadig في وضع WinUSB |
| فشل قراءة الشريحة (كل الأرقام FF) | توصيل خاطئ للدبابيس أو انعدام الجهد 3.3V | فحص جهد VCC على الشريحة، تأكد من تلامس المشبك SOIC8 |
| الكتابة تتوقف عند 0% | حماية الكتابة على الشريحة (WP# مرتفع) | توصيل دبوس WP# إلى GND، أو استخدام برنامج بإزالة الحماية |
| سخونة زائدة على الشريحة CH341A | قصر بين VCC و GND أو شريحة هدف 5V | افصل فوراً، غير الشريحة أو استخدم محول مستوى 3.3V |
🔄 مقارنة شاملة مع مبرمجات أخرى – روابط مباشرة
في الجوكر للالكترونيات نقدم تشكيلة واسعة من المبرمجات. إليك جدول مقارنة بين CH341A (هذا الإصدار) وأبرز البدائل المتاحة في مصر:
| المبرمجة | أبرز الميزات | السعر النسبي | الرابط |
|---|---|---|---|
| CH341A (هذا المنتج) | SPI/I2C/UART، adapter 200M-205M، كابل تمديد | اقتصادي ⭐ | CH341A |
| CH341A الاصدار المطور | تحسينات في الحماية و سرعة البرمجة | متوسط | CH341A المطور |
| EZP2023+ | صغير الحجم، يدعم SPI و USB HID | متوسط | EZP2023+ |
| RT809F (مع 3 محولات) | يدعم LCD، NAND، I2C متقدم | مرتفع | RT809F |
| RT809F بدون مشبك | نفس الإمكانيات بسعر أقل | مرتفع | RT809F بدون مشبك |
| RT809F بالمشبك | مزودة بمشبك SOIC8 للبرمجة دون نزع الشريحة | مرتفع | RT809F بالمشبك |
| RT809F كاملة | مجموعة متكاملة من المحولات والمشابك | مرتفع جداً | RT809F كاملة |
| RT809H (إتش) | احترافية، تدعم NAND، EMMC، 28 سوكت | مرتفع جداً | RT809H |
| RT809H كاملة | أعلى إصدار مع جميع الملحقات | ممتاز | RT809H كاملة |
يمكنك أيضاً زيارة قسم المبرمجات الرئيسي لمشاهدة جميع الخيارات مثل نسخة أخرى من CH341A و المكملة بالادبتر RT809F. ننصح فنيي الريسيفر بهذا الإصدار، بينما يحتاج فنيو الشاشات المتطورة إلى RT809F أو RT809H.
🎓 نصائح الخبراء من ورش الجوكر للالكترونيات
- ✔️ دائماً اقرأ الشريحة مرتين وقارن الـ checksum قبل الكتابة – تفادياً للتلف.
- ✔️ استخدم كابل USB الأصلي المرفق أو كابل عالي الجودة لتجنب فقدان الاتصال أثناء البرمجة.
- ✔️ قبل برمجة BIOS على اللوحة الأم، افصل البطارية والطاقة الرئيسية تماماً.
- ✔️ جرب برنامج AsProgrammer 1.4.0 أو NeoProgrammer v2.2.10 للحصول على دعم أفضل للشرائح الجديدة.
- ✔️ عند استخدام محول SOP8، تحقق من تطابق الدبوس رقم 1 مع العلامة الموجودة على المحول.
🏆 لماذا تطلب من الجوكر للالكترونيات في مصر؟
✅ منتج أصلي 100% مع ضمان استبدال 14 يوم. ✅ دعم فني متخصص عبر واتساب (01288929498) لحل مشاكل البرمجة. ✅ شحن سريع بعد يوم من الطلب، وتوصيل لجميع المحافظات (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر). ✅ خصم 25% لفترة محدودة.
⭐ مراجعات وتقييمات العملاء
أحمد عبدالرحمن – فني لابتوبات
“اشتريت المبرمجة CH341A من الجوكر، تعمل مع كل شرائح BIOS التي أواجهها. الدعم الفني سريع جداً عبر الواتساب.”
مصطفى كامل – هاوي إلكترونيات
“منتج ممتاز، الـ adapter قوي والمشابك تعمل بشكل جيد. أنصح بتحميل NeoProgrammer.”
إبراهيم سعد – صاحب ورشة رسيفر بالمنيا
“جودة عالية، تمكنت من فك حماية العديد من أجهزة الريسيفر. الشحن سريع جداً.”
❓ الأسئلة الشائعة (20 سؤالاً حول CH341A)
1. هل تحتاج المبرمجة إلى تعريف خاص في Windows 11؟
نعم، قم بتنزيل تعريف CH341SER من موقع WCH أو استخدم التعريف المرفق. تعمل بسلاسة.
2. ما هي أقصى مسافة لكابل USB المرفق؟
الكابل المرفق 50 سم، ويمكن استخدام تمديد حتى 2 متر دون مشاكل.
3. هل تدعم هذه المبرمجة شرائح 93C46؟
نعم، عبر برامج مثل AsProgrammer في وضع Microwire.
4. كم عدد مرات إعادة البرمجة الآمنة؟
نظرياً لا نهائي، عملياً أكثر من 10,000 دورة.
5. هل يوجد ضمان على المنتج؟
ضمان 14 يوم استبدال من الجوكر للالكترونيات.
6. ماذا أفعل إذا لم تتعرف المبرمجة على الشريحة؟
تأكد من توصيل VCC وتوافق الجهد، وجرب برنامج NeoProgrammer واختر الشريحة يدوياً.
7. هل من الممكن استخدامها كـ ISP لبرمجة Arduino؟
نعم، يمكن استخدامها كـ SPI programmer لتحميل bootloader على Atmega.
8. الفرق بين النسخة العادية و PRO؟
النسخة PRO تحتوي على adapter متعدد ومنظم جهد محسن وحماية إضافية.
9. كيف أتحقق من سلامة الجهاز؟
جرب قراءة شريحة 25Q80 معروفة، إذا نجحت القراءة فهي سليمة.
10. هل تصلح لبرمجة EEPROM في السيارات؟
نعم 24Cxx و 93Cxx مع مراعاة مستويات الجهد.
11. ما أفضل برنامج للتعامل مع CH341A؟
NeoProgrammer و AsProgrammer هما الأكثر تحديثاً ويدعمان +400 شريحة.
12. هل تحتاج مصدر طاقة خارجي؟
لا، تعمل بالكامل من USB 5V.
13. لماذا تظهر رسالة “Unknown chip”؟
قد تكون الشريحة تالفة أو غير مدعومة، جرب قراءة ID يدوياً.
14. هل يمكن توصيل عدة شرائح في وقت واحد؟
للمبرمجة منفذ واحد فقط، تحتاج إلى مبدل خارجي لاختيار الشريحة.
15. كيف أصلح توقف البرنامج أثناء الكتابة؟
أغلق البرنامج، افصل USB، أعد التشغيل وجرب مرة أخرى.
16. هل تتوافق مع Mac OS؟
نعم باستخدام سائق CH341 لـ macOS، لكن الأداء الأفضل على Windows.
17. الفرق بين CH341A و FT232H؟
FT232H أسرع في SPI لكن سعره أعلى، هذه المبرمجة الأكثر شيوعاً في صيانة BIOS.
18. هل الدعم الفني متاح في مصر؟
نعم، تواصل مع الجوكر للالكترونيات عبر واتساب 01288929498.
19. متى يتم شحن الطلب؟
شحن خلال يوم عمل من تأكيد الطلب، استلام 24-48 ساعة لجميع المحافظات.
20. أين أجد فيديوهات تعليمية لاستخدام CH341A؟
قناة الجوكر على يوتيوب قريباً، واسألنا عبر الواتساب.
🚚 سياسة الشحن والتوصيل في مصر
نقوم بالشحن لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، بورسعيد، الأقصر، أسوان، سوهاج، المنيا، البحيرة، الشرقية، الدقهلية). يتم الشحن بعد يوم من تأكيد الطلب، والمدة المتوقعة للاستلام 24–48 ساعة من تاريخ الشحن.
💬 تواصل مع الدعم الفني (واتساب) – استشارات CH341A
