كابل تحديث الشاشات عبر منفذ الصوت متوافق مع RT809F-RT809H
175,00 EGP
الوصف
📑 فهرس المحتويات
🔹 كابل تحديث الشاشات عبر منفذ الصوت – حل ISP لصيانة شاشات LCD القديمة
كابل تحديث الشاشات عبر منفذ الصوت هو أداة متخصصة لبرمجة وتحديث شاشات LCD و LED القديمة.
من خبرتنا التي تزيد عن 12 عاماً في إصلاح شاشات التلفزيون، نؤكد أن هذا الكابل لا غنى عنه للشاشات التي لا تحتوي على منفذ VGA ISP أو HDMI ISP.
يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
يعمل الكابل مع مبرمجات RT809F و RT809H، ويستخدم منفذ 3.5mm الصوتي (مقبس السماعات) لنقل إشارات RS232/TTL.
الكابل مزود بأسلاك نحاسية محمية، موصلات ذهبية، ويدعم سرعات باود تصل إلى 115200 bps.
سواء كنت تواجه شاشة لا تظهر صورة، أو تريد تحديث البرنامج الثابت لشاشة قديمة، هذا الكابل سيمكنك من الاتصال بلوحة التحكم بسهولة.
📊 المواصفات الفنية الكاملة – كابل تحديث الشاشات عبر منفذ الصوت

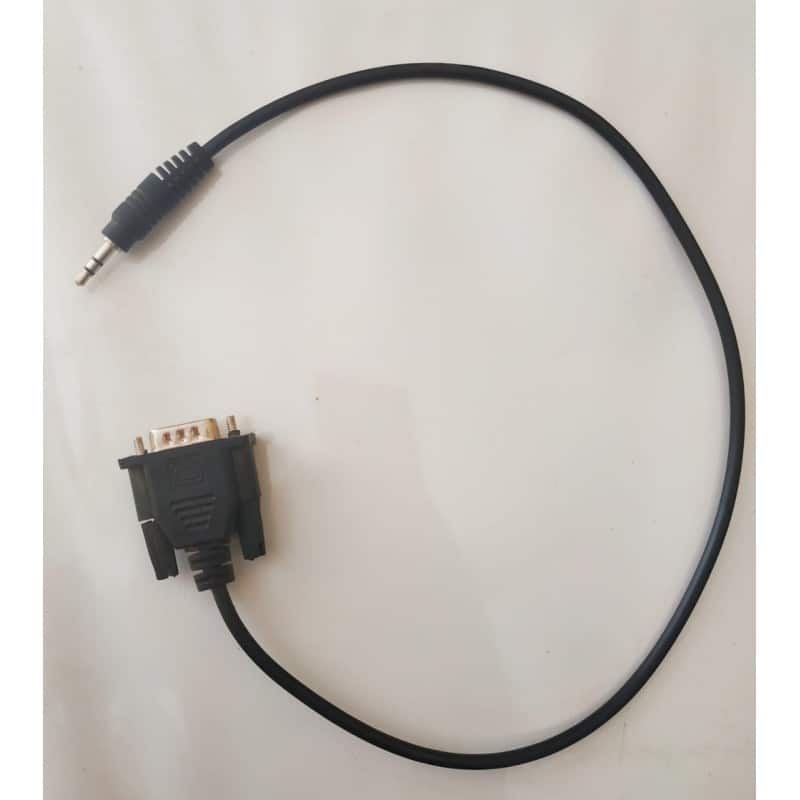

ISP عبر 3.5mm Jack (TRS/TRRS)
3.5mm ذكر (مقبس صوتي قياسي)
أسلاك حرة أو موصل DB9/VGA (حسب الإصدار)
≈ 1.2 متر (مرن، محمي)
TX، RX، GND (RS232/TTL)
أسلاك نحاسية 28AWG، عازل PVC، طبقة حماية
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| TTL (3.3V/5V) أو RS232 (±12V) حسب توصيل الشاشة | معظم الشاشات تستخدم TTL 3.3V | |
| 115200 bps | كافية لمعظم تحديثات الشاشات | |
| -10°C إلى +70°C | مناسبة للورش المصرية | |
|
الوزن | ≈ 35 جرام | خفيف |
📍 دليل أطراف كابل تحديث الشاشات عبر منفذ الصوت
يختلف ترتيب أطراف مقبس 3.5mm حسب ماركة الشاشة. الأكثر شيوعاً هو TRS (Tip, Ring, Sleeve) أو TRRS (4 أقطاب).
الجدول التالي يوضح التوصيلات النموذجية لشاشات Samsung و LG القديمة:
Tip (الطرف)
Ring 1 (الحلقة الأولى)
Ring 2 (في TRRS)
Sleeve (القاعدة)
ملاحظة: بعض الشاشات تستخدم منفذ 3.5mm رباعي الأقطاب (TRRS) حيث يكون القطب الرابع لـ VCC أو إشارة إضافية.
إذا لم يعمل الاتصال، جرب عكس أسلاك TX و RX (هذا هو الخطأ الأكثر شيوعاً).
🔧 طريقة استخدام كابل تحديث الشاشات عبر منفذ الصوت خطوة بخطوة
الخطوة 1 – تحديد منفذ الصوت على لوحة الشاشة: ابحث عن مقبس 3.5mm يحمل علامة “RS232” أو “UPDATE” أو “SERVICE”.
في بعض الشاشات، يكون هذا المنفذ هو منفذ السماعات العادي ولكنه يدعم ISP أيضاً.
الخطوة 2 – توصيل الكابل بالشاشة: قم بتوصيل طرف 3.5mm بمقبس الصوت الخاص بالتحديث في لوحة الشاشة.
الخطوة 3 – توصيل الكابل بالمبرمجة: قم بتوصيل الطرف الآخر (أسلاك حرة أو موصل) بمبرمجة RT809F أو RT809H.
إذا كانت المبرمجة تحتوي على منفذ ISP (IDC10)، استخدم المحول المناسب. إذا كانت تحتوي على منفذ VGA، قم بتوصيل الأسلاك إلى دبابيس SDA/SCL/GND المناسبة.
الخطوة 4 – تشغيل المبرمجة والبرنامج: شغّل برنامج RT809H، واختر وضع “UART ISP” أو “Serial ISP”.
اضبط سرعة الباود (غالباً 9600 أو 115200) وعدد البتات 8، بدون تكافؤ، 1 stop bit.
الخطوة 5 – تشغيل الشاشة: قم بتوصيل الشاشة بالتيار الكهربائي واتركها في وضع الاستعداد (Standby).
الخطوة 6 – بدء البرمجة: اضغط على “Smart ID” في البرنامج للتعرف على الشريحة. إذا تعرفت، ابدأ القراءة أو الكتابة.
نصيحة من الورشة: إذا لم تظهر أي بيانات، جرب عكس أسلاك TX و RX (تبديل الأحمر والأبيض).
يمكنك أيضاً تجربة سرعات باود مختلفة (4800، 9600، 19200، 38400، 57600، 115200).
💻 الأجهزة المتوافقة مع كابل تحديث الشاشات عبر منفذ الصوت
هذا الكابل مصمم للشاشات القديمة التي تدعم التحديث عبر المنفذ الصوتي. إليك أبرز الماركات:
| ماركة الشاشة | الموديلات الشائعة | إعدادات البرمجة |
|---|---|---|
| LN32R51، LA40R81، LE32R86، Series 4/5 (2005-2010) | TTL 3.3V، RX=Tip، TX=Ring، سرعة 115200 | |
| 32LC2D، 42LB5D، 32LG30، 42LG50 (2006-2010) | TTL 3.3V، TX=Tip، RX=Ring، سرعة 9600 | |
| L32M9، L40E9، L42F19 | TTL 3.3V، سرعة 57600 | |
| 32PFL5403، 42PFL7603 | RS232 (±12V) عبر محول مستوى، سرعة 19200 |
ملاحظة: الشاشات الحديثة (2015 فما فوق) نادراً ما تدعم التحديث عبر منفذ الصوت. استخدم كابل HDMI ISP أو VGA ISP بدلاً من ذلك.
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| ترتيب RX/TX خاطئ، سرعة باود غير صحيحة، منفذ الصوت ليس ISP | جرب عكس الأسلاك، جرب سرعات باود مختلفة، ابحث عن علامات على اللوحة | عكس TX/RX، ضبط السرعة، البحث عن دبابيس RS232 مباشرة على اللوحة | |
| سرعة باود غير متطابقة، مستوى جهد غير مناسب (TTL vs RS232) | جرب سرعات مختلفة، قياس الجهد على طرف TX | ضبط السرعة، استخدام محول مستوى RS232 إلى TTL إذا كانت الشاشة تستخدم ±12V | |
| الشاشة في وضع التشغيل الكامل بدلاً من وضع الاستعداد، فلاش تالف | افصل الطاقة، أعد تشغيل الشاشة في وضع الاستعداد فقط | تأكد من أن الشاشة في وضع Standby (الطاقة موصولة لكن الشاشة مغلقة)، جرب شريحة أخرى | |
إذا لم ينجح أي من الحلول، قد تكون لوحة الشاشة لا تدعم ISP عبر منفذ الصوت، أو أن المنفذ تالف.
🔄 البدائل والمقارنات – كابل الصوت مقابل كابل HDMI و VGA ISP
في الجوكر للالكترونيات، نوفر عدة حلول. إليك مقارنة:
| المنتج | منفذ الاتصال | الفئة العمرية للشاشات | السرعة القصوى | السعر النسبي |
|---|---|---|---|---|
| 3.5mm Jack | قديمة (2005-2012) | 115200 bps | اقتصادي (⭐) | |
| HDMI | حديثة (2015-2023) | 115200 bps | متوسط (⭐⭐) | |
| VGA | متوسطة (2008-2018) | 115200 bps | اقتصادي (⭐) (ضمن المبرمجة) | |
| IDC20 | متطورة (سمارت) | أعلى | مرتفع (⭐⭐⭐⭐) |
خلاصة: اختر كابل الصوت إذا كنت تتعامل مع شاشات قديمة (خاصة Samsung و LG 2005-2010).
للشاشات الأحدث، استخدم كابل HDMI أو VGA ISP. للشاشات السمارت جداً، قد تحتاج إلى JTAG.
📖 قاموس المصطلحات التقنية (Glossary)
ISP (In-System Programming): برمجة الشريحة وهي داخل النظام دون نزعها.
TRS / TRRS: أنواع مقابس 3.5mm: Tip, Ring, Sleeve (ثلاثة أقطاب) أو Tip, Ring, Ring, Sleeve (أربعة أقطاب).
UART: بروتوكول اتصال تسلسلي غير متزامن.
Baud Rate: سرعة نقل البيانات بالبت في الثانية.
TTL: مستويات جهد 0V و 3.3V/5V.
RS232: معيار اتصال قديم يستخدم إشارات ±12V.
Firmware: البرنامج الثابت الموجود على شريحة فلاش الشاشة.
📄 المصادر التقنية والمراجع الخارجية
للتعرف على مواصفات منافذ التحديث في شاشتك، نوصي بالاستعانة بالمصادر التالية (DoFollow):
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أوراق بيانات لرقاقات معالجة الشاشات.
- Datasheet4u.com – محرك بحث متخصص.
- Alltransistors.com – مرجع للمكونات.
- Arduino Forum – مناقشات حول بروتوكول UART.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
✔️ تحقق من دبوس GND أولاً: باستخدام مولتيميتر، تأكد من أنك تعرف أي قطب هو الأرضي لتجنب تلف المنفذ.
✔️ استخدم سرعة باود 9600 أو 115200: معظم الشاشات القديمة تعمل بإحدى هاتين السرعتين. جرب 9600 أولاً.
✔️ لا تعتمد على طاقة المبرمجة لتشغيل الشاشة: كابل الصوت ينقل إشارات فقط. يجب أن تكون الشاشة موصولة بمصدر طاقة منفصل.
✔️ إذا لم تظهر طباعة (printing)، جرب عكس TX و RX: هذه هي المشكلة رقم واحد في الاتصالات التسلسلية.
✔️ استخدم برنامج مثل PuTTY لاختبار الاتصال: قبل استخدام RT809H، جرب إرسال أوامر بسيطة إلى الشاشة عبر منفذ COM.
✔️ تأكد من أن الشاشة في وضع الاستعداد (Standby): بعض الشاشات لا تستجيب لـ ISP إذا كانت في وضع التشغيل الكامل.
✔️ لشاشات Philips القديمة، قد تحتاج إلى محول RS232 إلى TTL: لأنها تستخدم مستويات ±12V.
✔️ احتفظ بنسخة احتياطية من البرنامج الثابت قبل التحديث: باستخدام RT809H، اقرأ الفلاش واحفظه كملف .bin.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – كابل عالي الجودة مع ضمان استبدال لمدة 14 يوم.
✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول ترتيب الأطراف واختيار السرعة.
✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.
(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة شاشات (القاهرة)
“كابل تحديث الشاشات عبر منفذ الصوت ممتاز. استخدمته مع RT809H لشاشة Samsung قديمة. بعد عكس TX/RX عملت مباشرة. أنصح به.”
مصطفى كامل – صاحب ورشة شاشات (الإسكندرية)
“جيد، لكن يحتاج إلى معرفة ترتيب الأطراف. الدعم الفني ساعدني. عموماً أنا راضٍ.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“كابل عملي لشاشات LG القديمة. وفر علي فتح الشاشة. التوصيل سريع.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمته لاستعادة شاشة TCL عالقة على شعار. التحديث نجح. شكراً الجوكر.”
كريم الشافعي – فني صيانة شاشات (بورسعيد)
“كابل ممتاز للشاشات القديمة. الجودة عالية.”
🔗 منتجات ذات صلة – اكتشف المزيد من كابلات التحديث
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو كابل تحديث الشاشات عبر منفذ الصوت؟ هو كابل ISP يستخدم منفذ 3.5mm الصوتي لتحديث برامج شاشات LCD القديمة التي لا تحتوي على منفذ VGA ISP.
- هل يمكن استخدامه مع أي شاشة؟ لا، فقط الشاشات التي تدعم بروتوكول التحديث عبر منفذ الصوت (غالباً Samsung و LG 2005-2010).
- كيف أعرف ترتيب أطراف الكابل الصحيح؟ جرب عكس أسلاك TX و RX. يمكنك أيضاً البحث عن دليل الخدمة (Service Manual) لشاشتك.
- هل يحتاج الكابل إلى مصدر طاقة؟ لا، ينقل الإشارات فقط. الشاشة تحتاج إلى مصدر طاقة منفصل.
- ما هي مدة الضمان؟ ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – كابل تحديث الشاشات عبر منفذ الصوت
1. ما هو كابل تحديث الشاشات عبر منفذ الصوت بالضبط؟
هو كابل ISP ينقل إشارات UART عبر مقبس 3.5mm الصوتي، يسمح بتوصيل مبرمجة RT809H/RT809F بلوحة شاشة قديمة لتحديث البرنامج الثابت.
2. هل يعمل مع شاشات سامسونج الحديثة (2015+)؟
لا، الشاشات الحديثة تستخدم HDMI ISP أو VGA ISP أو USB. هذا الكابل للشاشات القديمة جداً (2005-2010).
3. كيف أعرف إذا كانت شاشتي تدعم التحديث عبر الصوت؟
ابحث في دليل الخدمة (Service Manual) أو ابحث على الإنترنت عن “شاشة + RS232 + 3.5mm”. إذا كان هناك منفذ يحمل علامة “SERVICE” أو “RS232” فهو مناسب.
4. ما الفرق بين كابل الصوت وكابل HDMI ISP؟
كابل الصوت للشاشات القديمة (قبل 2010)، وكابل HDMI للشاشات الحديثة (بعد 2015). لا يمكن استبدالهما.
5. هل يمكن استخدام الكابل مع مبرمجة CH341A؟
نعم، لكنك ستحتاج إلى توصيل الأسلاك يدوياً بمنفذ UART في CH341A. CH341A لا يدعم ISP عبر الصوت مباشرة.
6. كيف أعرف سرعة الباود الصحيحة لشاشتي؟
جرب 9600، 19200، 38400، 57600، 115200 بالترتيب. الأكثر شيوعاً 9600 و 115200.
7. ما هي علامات تلف الكابل؟
انقطاع في الأسلاك، تلف موصل 3.5mm، عدم وجود اتصال حتى بعد عكس TX/RX.
8. هل يمكن صنع الكابل بنفسي؟
نعم، يمكنك لحام موصل 3.5mm بأسلاك وتوصيلها بمبرمجة، لكننا نوصي بشرائه لضمان جودة التصنيع.
9. كيف أختبر الكابل بدون شاشة؟
قم بتوصيله بمبرمجة، وافتح برنامج Terminal مثل PuTTY، وارسل بيانات. إذا انعكست (loopback) فالكابل سليم.
10. ما هو أقصى طول للكابل؟
الكابل طوله 1.2 متر. لا ينصح باستخدام كابل أطول لتجنب فقدان الإشارة.
11. هل يمكن استخدام الكابل مع شاشات تلفزيون سوني (Sony Bravia)؟
بعض موديلات Sony القديمة تدعم، لكنها غالباً تستخدم منفذ RS232 حقيقي (DB9) وليس صوت 3.5mm.
12. كيف أحفظ نسخة احتياطية من برنامج الشاشة قبل التحديث؟
في RT809H، بعد التعرف على الشريحة، اضغط “Read”، ثم “Save”. احفظ الملف باسم واضح.
13. هل يمكن تحديث شاشة لا تعمل إطلاقاً عبر هذا الكابل؟
إذا كانت اللوحة الرئيسية تالفة (لا توجد حياة)، فلن تعمل. يجب أن تكون الشاشة على الأقل في وضع الاستعداد.
14. ما هي مدة الضمان على الكابل؟
ضمان 14 يوم ضد عيوب التصنيع (أسلاك مقطوعة، موصل تالف).
15. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
16. هل يمكن شراء الكابل بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش.
17. هل الكابل مناسب للمبتدئين؟
نعم، لكن يفضل أن يكون لديك معرفة أساسية بـ UART و RT809H. الدعم الفني متاح.
18. ماذا أفعل إذا كانت شاشتي تحتوي على منفذ 3.5mm لكنه لا يعمل للتحديث؟
قد يكون هذا المنفذ مخصصاً للسماعات فقط. ابحث عن منفذ آخر أو استخدم كابل VGA ISP إذا كان موجوداً.
19. هل يمكن استخدام الكابل مع أجهزة غير شاشات (مثل أجهزة استقبال)؟
نعم، إذا كان الجهاز يحتوي على منفذ 3.5mm RS232 (مثل بعض أجهزة الريسيفر القديمة).
20. أين أجد فيديو تعليمي لاستخدام الكابل؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
