ch341A مبرمجه
السعر الأصلي هو: 300,00 EGP.175,00 EGPالسعر الحالي هو: 175,00 EGP.
الوصف
📑 فهرس المحتويات

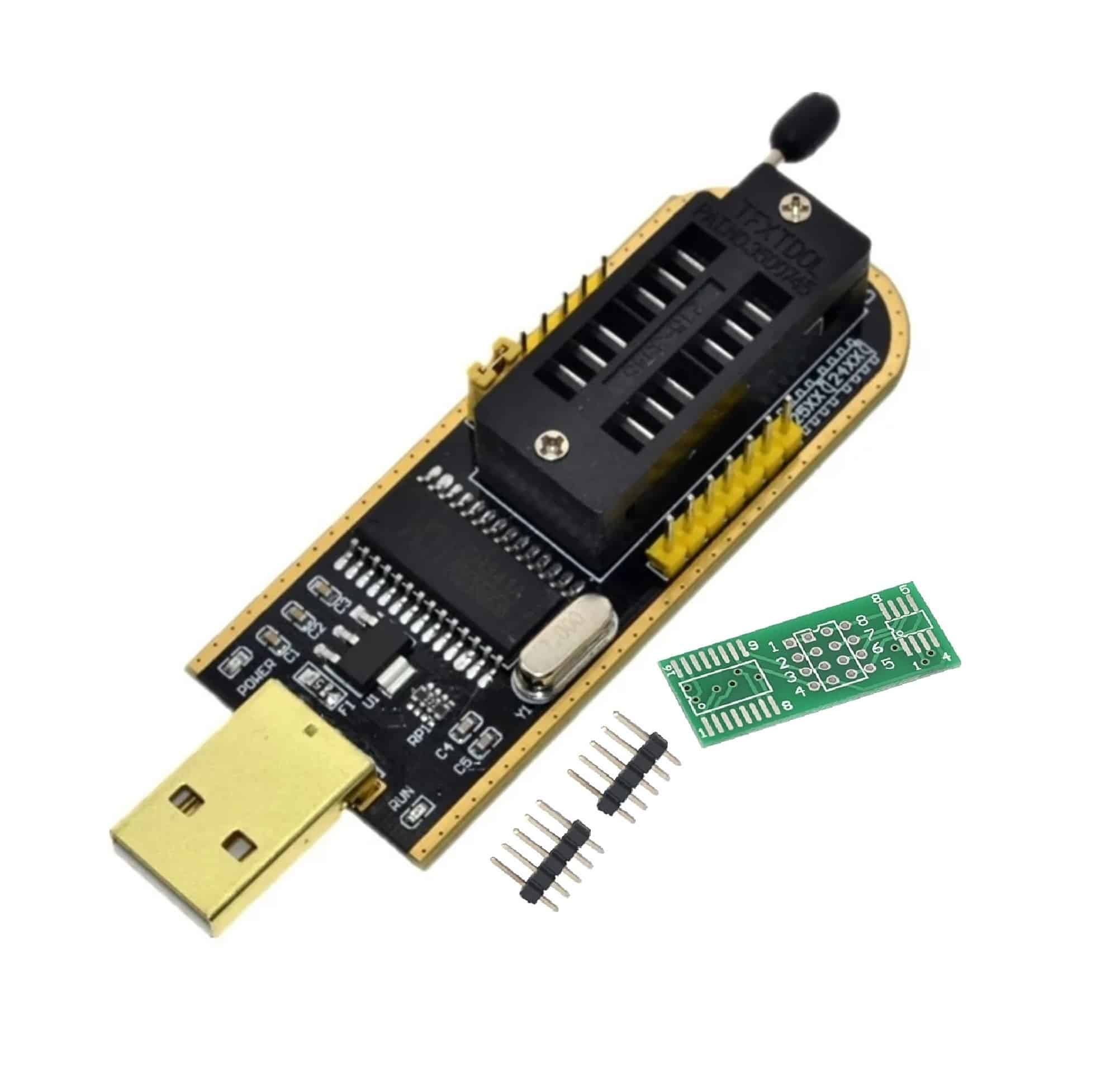

🔹 ch341A مبرمجه – الأداة المتعددة الاستخدامات لبرمجة BIOS و EEPROM و SPI
ch341A مبرمجه هي واحدة من أكثر الأدوات شهرة في ورش صيانة اللابتوب والريسيفر بمصر. من خبرتنا التي تزيد عن 12 عاماً في التعامل مع أعطال BIOS وبرمجة شرائح EEPROM، نؤكد أن ch341A مبرمجه توفر حلاً اقتصادياً وفعالاً للمبتدئين والمحترفين. تعتمد على رقاقة WCH CH341A التي تدعم واجهات متعددة: SPI، I2C، UART، وMicrowire. يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. سواء كنت فني لابتوبات، صاحب ورشة رسيفر، أو هاوي إلكترونيات، هذه المبرمجة ستلبي احتياجاتك.
📊 المواصفات الفنية الكاملة – ch341A مبرمجه
WCH CH341A (أصلية)
USB 2.0 (متوافق مع 1.1)
5V من USB، منظم داخلي 3.3V
SPI, I2C, UART, Microwire
حتى 4 ميجابت/ثانية
مقبس DIP8 عالي الجودة
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| الحد الأقصى للتيار (3.3V) | 100mA (مستمر) | يكفي لمعظم شرائح SPI |
| نطاق جهد الشريحة الهدف | 3.3V / 5V (قابل للتعديل) | يدعم كلا الجهدين عبر وصلة jumper |
| درجة حرارة التشغيل | -20°C إلى +70°C | مناسبة لأجواء الورش المصرية |
| الأبعاد | 68×38×12 مم | صغيرة وسهلة الحمل |
| العبوة | جهاز + كابل USB + محول SOP8 (اختياري) | حسب الإصدار |
📍 دليل توزيع الأطراف (Pinout) – ch341A مبرمجه
المقبس مثبت بطبقة ذهبية لتحسين التوصيل. إليك وظائف الأطراف الرئيسية في وضع SPI:
🔧 تكوينات التوصيل والدوائر التطبيقية
بفضل تعدد البروتوكولات، يمكن استخدام ch341A مبرمجه في عدة أوضاع:
- وضع SPI (برمجة BIOS/فلاش): توصيل مباشر بـ CS, SCK, MOSI, MISO, GND, VCC. يُستخدم مع NeoProgrammer لقراءة/كتابة شرائح 25Qxx.
- وضع I2C (EEPROM 24Cxx): استخدام دبابيس SDA و SCL فقط. مثالي لبرمجة شاشات LCD وأجهزة التلفزيون.
- وضع UART (محول USB إلى TTL): يمكن تهيئة الجهاز كمحول USB إلى UART لتصحيح أخطاء Arduino و ESP8266.
- وضع Microwire (93Cxx): لبرمجة شرائح 93C46/56 المستخدمة في أجهزة السيارات وبطاقات الذاكرة القديمة.
مخطط توصيل لبرمجة شريحة SOP8 باستخدام محول: قم بتوصيل المحول (SOP8 إلى DIP8) بالمقبس، ثم ضع الشريحة في المحول مع مراعاة محاذاة الدبوس رقم 1. تأكد من ضبط الجهد الصحيح (3.3V أو 5V) عبر وصلة المرور (jumper) على اللوحة.
🛡️ أنظمة الحماية والتشخيص في ch341A مبرمجه
- حماية التيار الزائد (في بعض الإصدارات): بعض النسخ تحتوي على فيوز إلكتروني، لكن الإصدار العادي يعتمد على منظم بسيط. ننصح بعدم تجاوز 100mA.
- حماية عكس القطبية: لا توجد حماية إلكترونية، لذلك يجب الحذر عند تركيب الشريحة. يمكن إضافة دائرة حماية خارجية.
- مؤشر LED أحمر: يضيء عند توصيل USB ويعمل كدليل على وجود جهد 3.3V. إذا كان خافتاً أو وامضاً، فهناك قصر أو شريحة تالفة.
- إمكانية إضافة jumper لاختيار الجهد: وصلة مرور لتحديد 3.3V أو 5V للشريحة المستهدفة.
💻 الأجهزة التي يمكن برمجتها بواسطة ch341A مبرمجه
| نوع الجهاز | ماركات شائعة | ملاحظات التوافق |
|---|---|---|
| لابتوب (BIOS) | HP, Dell, Lenovo, Acer, Asus | شرائح SPI 25Q، 25L، MXIC (حتى 16 ميجابايت) |
| رسيفر ستالايت | Strong, Tiger, Dream, Octagon | برمجة bootloader و EEPROM SPI |
| شاشات LCD/LED | Samsung, LG, TCL, Skyworth | برمجة EEPROM 24Cxx و SPI |
| أجهزة إنذار سيارات | متعددة | شرائح 93Cxx (Microwire) |
| أجهزة طبية | أجهزة قياس السكر، أجهزة ضغط | برمجة EEPROM لبيانات المعايرة |
| متحكمات دقيقة (Arduino, STM32) | Atmega, ESP8266 | تحميل bootloader عبر SPI أو التواصل عبر UART |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| الجهاز لا يظهر في مدير الأجهزة | تعريفات مفقودة، كابل USB تالف، منفذ USB ضعيف | جرب كابل آخر ومنفذ آخر، ابحث عن جهاز غير معروف | تثبيت تعريف CH341SER.EXE من موقع WCH أو استخدام برنامج Zadig |
| قراءة الشريحة تعطي FF فقط | توصيل خاطئ، جهد غير مناسب، الشريحة تالفة | قياس الجهد بين دبوس VCC و GND، فحص التوصيلات | تأكد من محاذاة الدبوس رقم 1، اضبط jumper على 3.3V أو 5V حسب الشريحة |
| الكتابة تتوقف عند 0% | حماية الكتابة على الشريحة (WP# مرتفع)، أو الشريحة مقفولة | استخدم برنامج NeoProgrammer لقراءة حالة السجل | قم بتوصيل دبوس WP# إلى GND، أو استخدم خيار “Unprotect” في البرنامج |
| سخونة زائدة على الشريحة CH341A | قصر في أسلاك التوصيل، شريحة تستهلك تياراً كبيراً (5V) | المس الشريحة، قياس المقاومة بين VCC و GND | افصل فوراً، تأكد من ضبط الجهد الصحيح، استخدم مصدر طاقة خارجي منفصل إذا لزم الأمر |
| البرنامج لا يتعرف على نوع الشريحة | شريحة غير مدعومة، أو اتصال ضعيف | جرب قراءة ID يدوياً عبر Detect Chip | أضف تعريف الشريحة يدوياً في NeoProgrammer، أو استخدم AsProgrammer |
🔄 البدائل والمقارنات – ch341A مبرمجه مقابل غيرها
في الجوكر للالكترونيات، نقدم مجموعة واسعة من المبرمجات. إليك مقارنة موضوعية:
| المنتج | السرعة (SPI) | البروتوكولات | الحماية | التعريفات | السعر النسبي | التوصية |
|---|---|---|---|---|---|---|
| ch341A مبرمجه (هذا المنتج) | حتى 4 ميجاهرتز | SPI, I2C, UART, Microwire | أساسية (لا تيار زائد) | تحتاج تعريف | اقتصادي ⭐ | الأفضل للمبتدئين والميزانية |
| CH341A الاصدار المطور | حتى 4 ميجاهرتز | SPI, I2C, UART, Microwire | ممتازة (تيار زائد، عكس قطبية) | تحتاج تعريف | اقتصادي ++ | للمحترفين الذين يحتاجون حماية إضافية |
| EZP2023+مبرمجه | حتى 12 ميجاهرتز | SPI, Microwire | جيدة | HID (لا تحتاج) | متوسط | للسرعة القصوى بدون تعريفات |
| RT809F (مع محولات) | حتى 12 ميجاهرتز | SPI, I2C, NAND, LCD | جيدة | تحتاج تعريف | مرتفع | لفني الشاشات المتقدم |
| RT809H | حتى 24 ميجاهرتز | SPI, NAND, eMMC, UART | متكاملة | تحتاج تعريف | مرتفع جداً | للمختبرات الاحترافية |
خلاصة: اختر ch341A مبرمجه إذا كنت تبحث عن حل اقتصادي متعدد الاستخدامات يدعم I2C و UART بالإضافة إلى SPI. إذا كنت تحتاج سرعة أعلى، فـ EZP2023+ هو الخيار. إذا كنت تتعامل مع شاشات LCD بكثرة، فـ RT809F هو الأنسب. جميع المنتجات متوفرة في مصر مع شحن سريع.
📖 قاموس المصطلحات التقنية (Glossary)
SPI: واجهة تسلسلية لنقل البيانات بين المبرمجة والذاكرة، تستخدم في شرائح BIOS. I2C: بروتوكول ثنائي الأسلاك لـ EEPROM مثل 24Cxx. UART: منفذ تسلسلي غير متزامن للتواصل مع المتحكمات الدقيقة. Microwire: بروتوكول تسلسلي لشرائح 93Cxx. BIOS: البرنامج الثابت الذي يقوم بتشغيل الحاسوب. SOIC8:封装 ذات 8 دبابيس سطحية. EEPROM: ذاكرة قابلة للمسح كهربائياً. NeoProgrammer: برنامج مفتوح المصدر يدعم آلاف الشرائح عبر ch341A مبرمجه. Jumper: وصلة مرور لتحديد الجهد. Pinout: توزيع الدبابيس ووظائفها.
📄 الداتا شيت والمصادر التقنية الموثوقة
للمهندسين والفنيين الذين يرغبون في الغوص في التفاصيل الدقيقة، نوفر رابط تحميل الداتا شيت الرسمي لرقاقة CH341A من شركة WCH. كما نوصي بالاستعانة بالمصادر الخارجية التالية (DoFollow) للحصول على معلومات إضافية عن الشرائح والدوائر:
📥 تحميل PDF – دليل CH341A التقني الكامل
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات (Datasheets) لملايين الشرائح الإلكترونية.
- Datasheet4u.com – محرك بحث متخصص في أوراق البيانات والمواصفات الفنية.
- Alltransistors.com – دليل شامل للترانزستورات والثنائيات و MOSFETs مع إمكانية المقارنة.
- Arduino Forum – منتدى عالمي لمناقشة مشاريع المتحكمات الدقيقة واستخدام المبرمجات مثل ch341A مبرمجه.
نوصي بالاستعانة بهذه المراجع للحصول على فهم أعمق للدوائر التطبيقية وتفاصيل التوقيت (timing diagrams).
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ لا تهمل قراءة الشريحة مرتين: دائماً قم بعملية قراءة مزدوجة وقارن قيمة CRC أو checksum قبل الكتابة، خاصة مع شرائح BIOS الحيوية.
- ✔️ انتبه لجهد الشريحة: قبل تركيب الشريحة، تأكد من ضبط jumper على الجهد الصحيح (3.3V لمعظم شرائح SPI الحديثة، 5V لبعض EEPROM القديمة).
- ✔️ استخدم كابل USB عالي الجودة: الكابلات الرديئة تسبب أخطاء في القراءة والكتابة. الكابل المرفق مع ch341A مبرمجه مناسب، لكن يفضل استخدام كابل محمي إذا كان طويلاً.
- ✔️ جرب برامج بديلة: إلى جانب NeoProgrammer، يمكنك استخدام AsProgrammer (يدعم أكثر من 500 شريحة) أو البرنامج الأصلي من WCH. بعض الشرائح تحتاج إلى إعدادات خاصة.
- ✔️ لا تترك المبرمجة موصولة بدون شريحة لفترة طويلة: ذلك قد يسبب ارتفاعاً بسيطاً في درجة حرارة المنظم، ويفضل فصلها بعد الاستخدام.
- ✔️ إذا حدث خطأ أثناء الكتابة، لا تقم بإعادة تشغيل الكمبيوتر فوراً: افصل المبرمجة، أغلق البرنامج، ثم أعد المحاولة. في بعض الحالات، قد تحتاج إلى مسح الشريحة بالكامل (Erase) قبل إعادة الكتابة.
- ✔️ لبرمجة BIOS مباشرة على اللوحة (In-Circuit)، استخدم مشبك SOIC8: تأكد من فصل البطارية والطاقة الرئيسية عن اللوحة الأم لتجنب التداخل.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة من المصنع مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات البرمجة واختيار الإعدادات الصحيحة. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة على الكميات.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة لابتوبات (القاهرة)
“اشتريت ch341A مبرمجه من الجوكر، تعمل مع كل شرائح BIOS التي أواجهها. الدعم الفني سريع جداً عبر الواتساب. أنصح بها بشدة.”
مصطفى كامل – هاوي إلكترونيات (الإسكندرية)
“منتج ممتاز، استخدمته لبرمجة EEPROM 24Cxx وفلاش SPI. البرامج تعمل بسلاسة. العيب الوحيد أن الكابل قصير قليلاً.”
إبراهيم سعد – صاحب ورشة رسيفر (المنيا)
“جودة عالية، تمكنت من فك حماية العديد من أجهزة الريسيفر. الشحن سريع وصل في 30 ساعة. شكراً الجوكر.”
محمد صلاح – مهندس اتصالات (الجيزة)
“أداة لا غنى عنها في المختبر، استخدمتها كمحول UART لتصحيح أخطاء ESP8266. أداء ممتاز مقابل السعر.”
كريم يوسف – فني شاشات LED (بورسعيد)
“رائعة لبرمجة EEPROM 24C، لكني أتمنى لو كان الإصدار المطور متوفراً بسعر قريب. عموماً أنا راضٍ جداً.”
🔗 منتجات ذات صلة – اكتشف المزيد من المبرمجات
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما الفرق بين ch341A مبرمجه والإصدار المطور؟ الإصدار المطور يضيف دوائر حماية ضد التيار الزائد وعكس القطبية ومنظم جهد أكثر دقة، بينما هذا الإصدار يقدم نفس الوظائف الأساسية بسعر أقل.
- هل تدعم ch341A مبرمجه برمجة eMMC؟ لا، هذا الإصدار لا يدعم eMMC. لبرمجة eMMC تحتاج إلى مبرمجة متخصصة مثل RT809H.
- كيف يمكنني تثبيت تعريفات ch341A مبرمجه على Windows 11؟ قم بتحميل تعريف CH341SER.EXE من موقع WCH الرسمي، أو استخدم برنامج Zadig لتثبيت WinUSB. يعمل بشكل ممتاز.
- هل يمكن استخدام ch341A مبرمجه لاستعادة BIOS تالف للابتوب؟ نعم، هي الأداة المثالية لذلك. قم بتنزيل ملف BIOS الأصلي، واستخدم مشبك SOIC8 أو انزع الشريحة، واكتب الملف باستخدام NeoProgrammer.
- ما هي أقصى سعة شريحة تدعمها ch341A مبرمجه؟ تدعم شرائح SPI حتى 16 ميجابايت (128 ميجابت) مثل W25Q128، وقد تدعم 32 ميجابايت مع بعض البرامج.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – ch341A مبرمجه
1. هل يحتاج ch341A مبرمجه إلى تثبيت تعريفات على Windows؟
نعم، تحتاج إلى تثبيت تعريف CH341SER.EXE. التعريفات متوفرة مجاناً على موقع WCH أو يمكن تثبيتها تلقائياً عبر Windows Update.
2. ما هي سرعة البرمجة القصوى لوضع SPI؟
تصل إلى 4 ميجاهرتز نظرياً، لكن عملياً حوالي 2-3 ميجاهرتز حسب جودة الكابل ونوع الشريحة.
3. هل يدعم برمجة شرائح 1.8V؟
لا يدعم مباشرة. تحتاج إلى محول مستوى منفصل (level shifter) لتقليل الجهد إلى 1.8V لشرائح مثل بعض BIOS الحديثة.
4. ما هي البرامج المتوافقة مع ch341A مبرمجه؟
NeoProgrammer، AsProgrammer، FlashRom، CH341A Programmer (البرنامج الصيني)، وبرامج الطرف الثالث مثل SNANDer على لينكس.
5. هل يمكن استخدامه كمحول USB إلى UART (TTL)؟
نعم، من خلال تهيئة الشريحة عبر برنامج CH341CFG أو عن طريق توصيل دبابيس معينة. ستحصل على منفذ COM افتراضي.
6. ما هي أنواع الشرائح المدعومة؟
SPI NOR Flash (25 series)، EEPROM 24/25 series، 93C series (Microwire)، وبعض الشرائح الأخرى عبر برامج خاصة.
7. كيف أتأكد من أن المبرمجة تعمل بشكل صحيح؟
قم بتوصيلها بمنفذ USB، قم بقياس الجهد بين دبوس 3.3V و GND (يجب أن يكون 3.3V). ثم حاول قراءة شريحة معروفة العمل مثل 25Q80.
8. هل يتوافق مع أنظمة التشغيل Linux و Mac؟
نعم، يدعم Linux عبر السائق المدمج (ch341.ko) وماك عبر سائق طرف ثالث، لكن الأداء الأفضل على Windows.
9. ما هي علامات تلف المبرمجة؟
سخونة زائدة حتى بدون توصيل شريحة، عدم ظهورها في مدير الأجهزة، قراءة خاطئة لجميع الشرائح، توقف الكتابة عند نفس النسبة.
10. كيف يمكنني اختبار سلامة المبرمجة؟
قم بقياس الجهد بين دبوس 3.3V و GND، ثم جرب قراءة شريحة معروفة. إذا كانت القراءة سليمة، المبرمجة سليمة.
11. هل توجد نسخة لبرمجة شرائح الجهد 5V؟
نعم، هذه المبرمجة تدعم 5V عبر تغيير وصلة jumper. تأكد من أن الشريحة الهدف تعمل بجهد 5V قبل التوصيل.
12. ما هو الفرق بين ch341A مبرمجه و RT809F؟
RT809F أغلى ثمناً ويدعم برمجة NAND و I2C المتقدمة للشاشات، لكن ch341A مبرمجه تغطي 90% من احتياجات BIOS والرسيفرات بسعر أقل.
13. هل يمكن استخدامه لبرمجة Arduino كـ ISP؟
نعم، يمكن استخدامه كـ SPI programmer لتحميل bootloader على Atmega عبر avrdude مع تحديد programmer كـ “ch341a”.
14. كيف أحمي المبرمجة من التفريغ الكهروستاتي (ESD)؟
يوصى باستخدام سوار تأريض عند التعامل معها في بيئة جافة. لوحة CH341A العادية تحتوي على حماية ESD محدودة.
15. ما هي مدة الضمان على المنتج؟
ضمان 14 يوماً ضد عيوب التصنيع من الجوكر للالكترونيات. يمكن استبداله أو استرداد قيمته.
16. هل يتم شحن المنتج لجميع محافظات مصر؟
نعم، نوفر شحن سريع لجميع المحافظات (القاهرة، الإسكندرية، الجيزة، الدقهلية، الشرقية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
17. كم تكلفة الشحن داخل مصر؟
تكلفة الشحن تبدأ من 50 جنيهاً للطلبات الصغيرة، وقد تكون مجانية للطلبات التي تزيد عن 1000 جنيه (حسب العروض).
18. ماذا أفعل إذا وصل المنتج معطوباً؟
تواصل معنا فوراً عبر واتساب 01288929498 مع إرفاق فيديو يوضح العطل، وسنقوم باستبداله فوراً وفق سياسة الاسترجاع.
19. هل يمكن تتبع طلبي؟
نعم، نوفر رقم تتبع الشحن فور إرسال الطلب، يمكنك متابعته عبر موقع شركة الشحن.
20. أين أجد دروس فيديو بالعربية لاستخدام ch341A مبرمجه؟
نقوم حالياً بتجهيز سلسلة فيديوهات على قناة الجوكر للالكترونيات في يوتيوب. يمكنك أيضاً طلب الدعم عبر الواتساب للحصول على روابط لشروحات موثوقة.
🚚 سياسة الشحن والتوصيل لمصر
نحن في الجوكر للالكترونيات نحرص على وصول منتجك إليك بأسرع وقت. يتم شحن الطلب بعد يوم عمل واحد من تأكيد الدفع (التحويل البنكي أو الدفع عند الاستلام متاح لبعض المناطق). مدة الاستلام تتراوح بين 24 إلى 48 ساعة من تاريخ الشحن لجميع محافظات مصر. نستخدم شركات شحن موثوقة (أرامكس، بريد مصر، سمسا إكسبريس). يتم التوصيل حتى باب المنزل أو أقرب نقطة استلام حسب منطقتك. ملاحظة: قد تتأخر الشحنات بعض الشيء في المناطق النائية مثل الوادي الجديد أو مرسى مطروح، لكننا نضمن وصولها.
💬 تواصل مع الدعم الفني عبر واتساب – استفسارات عن ch341A مبرمجه
