مبرمجه rt809f بالمشبك
1.450,00 EGP
غير متوفر في المخزون
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
📑 فهرس المحتويات
🔹 مبرمجه rt809f بالمشبك – المبرمجة العالمية الاحترافية مع مشبك SOIC8
مبرمجه rt809f بالمشبك هي مبرمجة متطورة ومتعددة الاستخدامات، تعتبر الأداة المثالية لفنيي صيانة شاشات LCD و LED واللوحات الأم وأجهزة التلفزيون في مصر. من خبرتنا التي تزيد عن 15 عاماً في مجال الإصلاح الإلكتروني، نؤكد أن مبرمجه rt809f بالمشبك توفر حلاً متكاملاً لبرمجة شرائح NOR/NAND Flash، EEPROM، MCU، EC (KB90xx، IT85xx، NPCE)، مع إمكانية قراءة وكتابة البيانات عبر منفذ VGA ISP و I2C والمنفذ التسلسلي. تتميز هذه النسخة باحتوائها على مشبك SOIC8 عالي الجودة يسمح ببرمجة الشرائح دون الحاجة إلى نزعها من اللوحة الأم. يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. تأتي هذه النسخة مع مشبك SOIC8 و3 محولات (SOP8، SOP16، PLCC32)، مما يغطي جميع احتياجات ورش الصيانة المتقدمة.
📊 المواصفات الفنية الكاملة – مبرمجه rt809f بالمشبك
USB 2.0 عالي السرعة (معتمد WHQL)
VGA ISP، I2C، منفذ تسلسلي، JTAG، مقبس DIP40
حتى 25 ميجابايت/ثانية
SPI, I2C, Microwire, JTAG, ISP
5V من USB، منظم داخلي 3.3V/2.5V

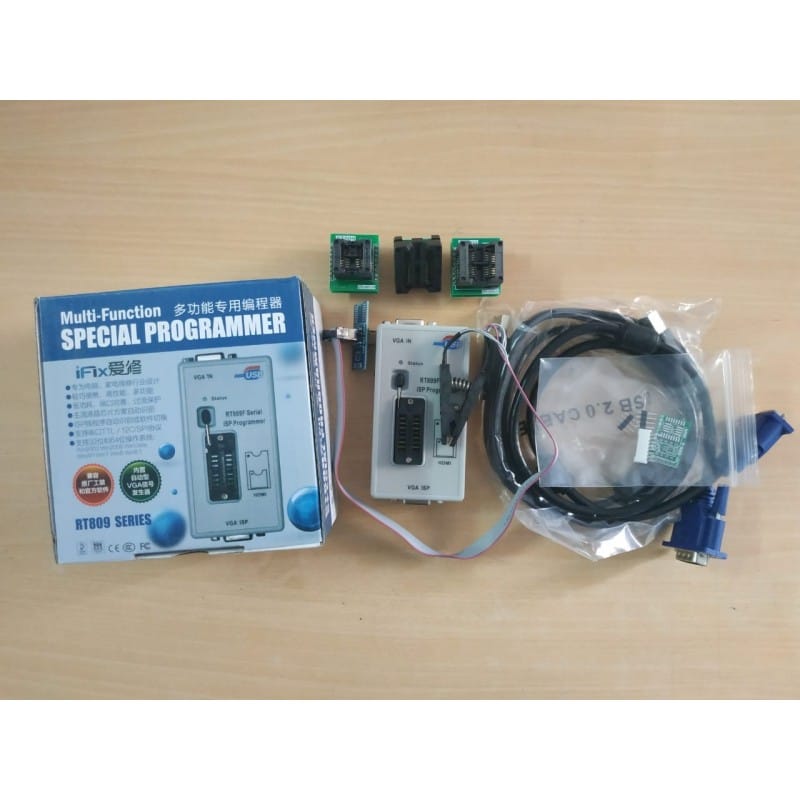

مشبك SOIC8 + 3 محولات (SOP8، SOP16، PLCC32) + كابل USB + كابل VGA
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| الحد الأقصى للتيار (3.3V) | 150mA | يكفي لمعظم الشرائح |
| نطاق جهد الشريحة الهدف | 1.8V / 3.3V / 5V (قابل للتعديل) | يدعم الشرائح الحديثة والقديمة |
| درجة حرارة التشغيل | -10°C إلى +50°C | مناسبة للورش المصرية |
| الأبعاد | 120×80×25 مم | مضغوطة وسهلة الحمل |
| العبوة | جهاز + كابل USB + كابل VGA + محولات + مشبك SOIC8 + قرص تعريف | شاملة لكل ما تحتاجه |
🔌 المنافذ والتوصيلات – مبرمجه rt809f بالمشبك
وفق دليل المستخدم الرسمي، تتميز مبرمجه rt809f بالمشبك بالمنافذ التالية:
- VGA ISP (In-System Programming): منفذ VGA عادي يمكن استخدامه كموصل ISP لبرمجة شاشات LCD عبر كابل VGA، مع دعم قراءة وكتابة EEPROM 24Cxx وفلاش SPI مباشرة من منفذ VGA للوحة الشاشة. كما يمكن استخدامه كمولد إشارة VGA لفحص الشاشات.
- I2C Expansion Port (4 دبابيس): لبرمجة شرائح BUF16821 (مولدات GAMMA) وشرائح I2C الأخرى على لوحات TCON.
- مقبس DIP40 محسّن: لقبول شرائح DIP وتركيب المحولات المختلفة (SOP8، SOP16، PLCC32، TSOP48 مع PEB-1).
- منفذ USB عالي السرعة: ناقل USB 2.0 مع سرعة قراءة تصل إلى 25 ميجابايت/ثانية.
- مشبك SOIC8 المرفق: يسمح ببرمجة الشرائح مباشرة على اللوحة دون نزعها، مثالي لبرمجة BIOS للابتوبات وشاشات LCD.
💻 الأجهزة والشرائح التي تدعمها مبرمجه rt809f بالمشبك
استناداً إلى دليل المستخدم (الصفحات 1-5)، تدعم مبرمجه rt809f بالمشبك الآلاف من الشرائح والأجهزة:
| نوع الجهاز/الشريحة | ماركات/نماذج شائعة | ملاحظات التوافق |
|---|---|---|
| شاشات LCD/LED (برمجة عبر VGA ISP) | Samsung، LG، TCL، Skyworth، Hisense، Philips | قراءة وكتابة EEPROM 24Cxx، فلاش SPI، وطباعة المعلومات التسلسلية |
| شرائح NOR Flash (SPI/Parallel) | 25Qxx، MX25L، W25Q، SST25، 39/49/50 سلسلة | حتى 16 ميجابايت مع دعم NAND_AUTO |
| NAND Flash (مع PEB-1) | K9F، K9G، H27U، MT29، إلخ | التعرف التلقائي على المعلمات وقراءة/كتابة offline |
| EC (Embedded Controller) للابتوبات | KB90xx (KB9012)، IT85xx (IT8586، IT8587)، NPCE، MEC1633 | قراءة وكتابة offline عبر مقبس DIP أو عن طريق flying lines أو باستخدام المشبك |
| MCU (متحكمات دقيقة) | S3F94xx (Samsung)، PIC12F/16F، AT89، STM8 | برمجة عبر ICSP أو JTAG حسب النوع |
| مولدات GAMMA (TCON) | BUF16821، BUF16821B | قراءة وكتابة بيانات 36 بايت عبر I2C لإصلاح أعطال الشاشة |
| CPLD (مثل EPM3064A) | ALTERA MAX3000 سلسلة | برمجة عبر JTAG على لوحات TCON |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| الجهاز لا يظهر في مدير الأجهزة | تعريفات مفقودة، كابل USB تالف، منفذ USB ضعيف | جرب كابل ومنفذ آخر، ابحث عن جهاز غير معروف | تثبيت التعريف من قرص RT809F أو من موقع ifix.net.cn، تشغيل تلقائي |
| فشل التعرف على الشريحة (Smart ID) | توصيل خاطئ، محول تالف، شريحة غير مدعومة، مشبك غير مثبت جيداً | فحص التوصيلات، جرب شريحة معروفة | تأكد من محاذاة الدبوس رقم 1، استخدم مشبك SOIC8 نظيف، اختر الشريحة يدوياً |
| الكتابة تتوقف عند نسبة معينة | حماية كتابة، شريحة مقفولة، جهد غير مناسب | استخدم خيار Unprotect في البرنامج | قم بتوصيل دبوس WP# إلى GND، أو استخدم خيار الإزالة في الإعدادات |
| لا تظهر طباعة (printing) عبر VGA ISP | ترتيب خطوط خاطئ، سرعة باود غير صحيحة، توصيل RX/TX معكوس | جرب إعدادات VGA line sequence (12/15 أو 15/12) | ضبط سرعة الباود (115200، 57600، 38400، 9600)، عكس توصيل RX/TX |
| قراءة شريحة NAND تعطي بيانات غير صحيحة | اختيار خوارزمية خاطئة، عدم استخدام PEB-1 بشكل صحيح | جرب NAND_AUTO، تحقق من لحام الشريحة على محول TSOP48 | استخدم PEB-1، تأكد من أن اللحام جيد، اختر المعلمات الصحيحة يدوياً |
🔄 المقارنات والبدائل – مبرمجه rt809f بالمشبك مقابل CH341A و RT809H و EZP2023+
في الجوكر للالكترونيات، نوفر مجموعة متكاملة من المبرمجات. إليك مقارنة موضوعية:
| المنتج | السرعة القصوى | البروتوكولات المدعومة | دعم NAND/eMMC | VGA ISP | دعم EC للابتوبات | السعر النسبي | التوصية |
|---|---|---|---|---|---|---|---|
| مبرمجه rt809f بالمشبك (هذا المنتج) | 25 ميجابايت/ث | SPI, I2C, Microwire, JTAG, ISP | NAND (عبر PEB-1) | ✅ نعم | KB90xx, IT85xx, NPCE | مرتفع (⭐⭐⭐) | الأفضل لفني الشاشات واللوحات الأم مع ميزة المشبك |
| RT809H (كاملة) | أعلى | SPI, I2C, eMMC, NAND, UART | eMMC + NAND مباشر | ✅ | جميع EC + برمجة مباشرة | مرتفع جداً (⭐⭐⭐⭐) | للمختبرات المتطورة والمحترفين |
| CH341A (الاصدار المطور) | 4 ميجابت/ث | SPI, I2C, UART, Microwire | لا | ❌ | لا | اقتصادي (⭐) | للمبتدئين وبرمجة BIOS فقط |
| EZP2023+مبرمجه | 12 ميجاهرتز | SPI, Microwire | لا | ❌ | لا | متوسط (⭐⭐) | للسرعة القصوى بدون تعريفات |
خلاصة: اختر مبرمجه rt809f بالمشبك إذا كنت فني شاشات أو لوحات أم وتحتاج إلى برمجة NAND و EC و I2C و VGA ISP، وتفضل برمجة الشرائح مباشرة على اللوحة باستخدام المشبك المرفق. إذا كنت تعمل على eMMC، فـ RT809H هو الخيار. للمهام البسيطة، CH341A كافٍ. جميع المنتجات متوفرة في مصر مع شحن سريع.
📖 قاموس المصطلحات التقنية (Glossary)
ISP (In-System Programming): برمجة داخل النظام دون نزع الشريحة. VGA ISP: برمجة عبر منفذ VGA للشاشات. EC (Embedded Controller): متحكم مدمج في اللوحات الأم للابتوبات. NAND Flash: ذاكرة تخزين كثيفة تستخدم في الأجهزة الحديثة. JTAG: واجهة لبرمجة وتصحيح الدوائر المتكاملة. GAMMA: جهد مرجعي لضبط تدرجات الألوان في الشاشات. PEB-1: لوحة توسعة لبرمجة شرائح ذات 32 دبوساً فأكثر. BUF16821: شريحة مولد GAMMA شائعة في لوحات TCON. مشبك SOIC8: أداة لتثبيت الشريحة وبرمجتها دون نزعها من اللوحة.
📄 الداتا شيت والمصادر التقنية الموثوقة
للمهندسين والفنيين، نوفر رابط تحميل دليل المستخدم الرسمي لـ مبرمجه rt809f بالمشبك (نسخة 20170928) والذي يشرح بالتفصيل تركيب التعريفات، طريقة استخدام البرنامج، وبرمجة جميع أنواع الشرائح. كما نوصي بالاستعانة بالمصادر الخارجية التالية (DoFollow):
📥 تحميل PDF – دليل مبرمجه rt809f بالمشبك الرسمي (إنجليزي)
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات للشرائح الإلكترونية.
- Datasheet4u.com – محرك بحث متخصص في أوراق البيانات والمواصفات.
- Alltransistors.com – دليل شامل للترانزستورات والثنائيات و MOSFETs.
- Arduino Forum – منتدى عالمي لمناقشة مشاريع المتحكمات الدقيقة.
نوصي أيضاً بزيارة منتدى iFix (ifix.net.cn) للحصول على تحديثات البرامج ودعم مبرمجه rt809f بالمشبك.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ احرص على تركيب التعريفات قبل توصيل الجهاز: قم بتثبيت برنامج RT809F أولاً، ثم قم بتوصيل المبرمجة لتثبيت التعريف تلقائياً (Windows 7/8/10/11).
- ✔️ استخدم مشبك SOIC8 بحذر: تأكد من محاذاة الدبوس رقم 1 مع العلامة الموجودة على المشبك، وتأكد من فصل طاقة اللوحة تماماً قبل التوصيل.
- ✔️ لبرمجة EC (مثل KB9012) عبر flying lines، تأكد من طول الأسلاك أقل من 10 سم: واستخدم أسلاكاً محمية لتقليل التشويش، وقم بتأريض الجسم جيداً.
- ✔️ عند استخدام VGA ISP لطباعة المعلومات التسلسلية، جرب جميع إعدادات line sequence (12/15، 15/12، 4/11): قد تختلف حسب ماركة الشاشة.
- ✔️ لشريحة BUF16821، لا تكتب أكثر من 16 مرة لكل BANK: تجاوز العدد قد يتلف خلايا الذاكرة الداخلية. إذا حدث خطأ في التحقق، استخدم BANK الثاني (ارفع دبوس BKSEL).
- ✔️ قبل برمجة NAND، استخدم NAND_AUTO للتعرف التلقائي: إذا فشل، أدخل المعلمات يدوياً (الصفحة، الحجم، الخ).
- ✔️ نظف دبابيس المشبك والمحولات بانتظام: باستخدام كحول الأيزوبروبيل، فالأوساخ تسبب ضعف التلامس وأخطاء في القراءة.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات برمجة مبرمجه rt809f بالمشبك وتركيب المحولات. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أيمن حسني – فني صيانة شاشات (القاهرة)
“اشتريت مبرمجه rt809f بالمشبك من الجوكر، المشبك يجعل البرمجة سهلة جداً بدون نزع الشريحة. أستخدمه يومياً لبرمجة شاشات LG و Samsung. دعم فني ممتاز.”
محمد الجندي – صاحب ورشة لابتوبات (الإسكندرية)
“برمجة EC (KB9012) أصبحت سهلة جداً بالمشبك. الجهاز قوي والمحولات والمشبك عالية الجودة. أنصح به بشدة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“أداة متكاملة مع مشبك احترافي، لكن يحتاج المستخدم إلى قراءة الدليل جيداً. الدعم الفني من الجوكر ممتاز.”
إبراهيم رجب – فني صيانة عامة (المنيا)
“وصلني الجهاز خلال 30 ساعة فقط. استخدمت المشبك لبرمجة NAND لشاشة Hisense وعملت بنجاح. شكراً الجوكر.”
عمرو سعيد – هاوي إلكترونيات (بورسعيد)
“مبرمجه rt809f بالمشبك أفضل استثمار في ورشتي. السرعة فائقة والمشبك يسهل العمل على اللوحات المزدحمة.”
🔗 منتجات ذات صلة – اكتشف المزيد من المبرمجات
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- هل مبرمجه rt809f بالمشبك تدعم برمجة eMMC؟ لا، مبرمجه rt809f بالمشبك لا تدعم eMMC مباشرة. تحتاج RT809H لبرمجة eMMC. لكن مبرمجه rt809f بالمشبك تدعم NAND Flash عبر لوحة PEB-1.
- كيف أستخدم مشبك SOIC8 مع مبرمجه rt809f؟ قم بتوصيل المشبك بالمقبس DIP8 عبر المحول المرفق، ثم ثبت المشبك على الشريحة مع مراعاة محاذاة الدبوس رقم 1. تأكد من فصل طاقة اللوحة.
- ما الفرق بين مبرمجه rt809f بالمشبك و RT809H؟ RT809H هو الإصدار الأحدث والأقوى، يدعم eMMC، NAND بمسافات أكبر، ومقبس أوسع. مبرمجه rt809f بالمشبك مثالية لمعظم احتياجات الشاشات واللوحات الأم.
- هل يمكن برمجة EC (KB9012) باستخدام مبرمجه rt809f بالمشبك؟ نعم، يمكن برمجة KB9012 و IT8586 و NPCE وغيرها إما عبر flying lines (توصيل 6 أسلاك) أو باستخدام المشبك والمحول المناسب.
- ما هي سرعة مبرمجه rt809f بالمشبك القصوى؟ تصل سرعة القراءة إلى 25 ميجابايت/ثانية عبر USB 2.0 عالي السرعة، مما يجعلها من أسرع المبرمجات في فئتها.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – مبرمجه rt809f بالمشبك
1. هل مبرمجه rt809f بالمشبك تدعم نظام Windows 11؟
نعم، تدعم Windows 11/10/8/7/Vista/XP، مع تعريفات معتمدة WHQL.
2. ماذا تتضمن علبة مبرمجه rt809f بالمشبك في هذه النسخة؟
الجهاز الرئيسي، كابل USB 2.0 عالي السرعة، كابل VGA، 3 محولات (SOP8، SOP16، PLCC32)، مشبك SOIC8، قرص تعريف (أو رابط تحميل).
3. كيف أتعرف على نوع الشريحة تلقائياً؟
اضغط على زر “Smart ID” في البرنامج، ستتعرف المبرمجة على معظم شرائح SPI و I2C و NAND.
4. هل تدعم برمجة شرائح الجهد 1.8V؟
نعم، تدعم الجهد 1.8V، 3.3V، و5V عبر محولات أو وصلات jumper.
5. ما هو PEB-1 ومتى أحتاجه؟
PEB-1 هي لوحة توسعة لبرمجة شرائح ذات 32 دبوساً فأكثر (TSOP48، PLCC32، إلخ) مثل NAND Flash و NOR Parallel.
6. هل يمكن تحديث firmware الجهاز؟
نعم، يتم تحديث firmware تلقائياً عند تثبيت إصدار جديد من برنامج RT809F.
7. ما هي أقصى سعة شريحة يدعمها مبرمجه rt809f بالمشبك؟
تدعم شرائح SPI حتى 16 ميجابايت (128 ميجابت)، و NAND حتى 4 جيجابايت مع PEB-1.
8. هل يوجد برنامج بديل لبرنامج RT809F الرسمي؟
البرنامج الرسمي هو الأفضل، لكن يمكن استخدام NeoProgrammer و AsProgrammer مع بعض القيود.
9. كيف أصلح خطأ “Chip ID mismatch”؟
تأكد من اختيار الشريحة الصحيحة يدوياً، أو استخدم “NAND_AUTO” لـ NAND، وتأكد من نظافة دبابيس الشريحة والمقبس والمشبك.
10. هل يمكن استخدام مبرمجه rt809f بالمشبك كمولد إشارة VGA؟
نعم، يمكنه توليد إشارة VGA لاختبار الشاشات عبر منفذ VGA ISP.
11. ما هي إعدادات line sequence الأكثر شيوعاً لشاشات LG؟
لشاشات LG عادةً RXD/SDA على دبوس 12، TXD/SCL على دبوس 15 (MSTVGA).
12. هل تدعم برمجة PIC microcontroller مثل PIC12F675؟
نعم، تدعم PIC12F و PIC16F عبر واجهة ICSP باستخدام محول ICSP الاختياري.
13. كيف أستخدم مشبك SOIC8 مع مبرمجه rt809f بالمشبك؟
قم بتوصيل المشبك بمقبس DIP8 عبر المحول المرفق، ثم ثبت المشبك على الشريحة المستهدفة (مع فصل طاقة اللوحة). تأكد من محاذاة الدبوس رقم 1.
14. ما هي مدة الضمان على مبرمجه rt809f بالمشبك؟
ضمان 14 يوماً ضد عيوب التصنيع من الجوكر للالكترونيات، مع دعم فني مدى الحياة.
15. هل يمكن شحن مبرمجه rt809f بالمشبك إلى محافظات الصعيد؟
نعم، نوفر شحن سريع لجميع محافظات مصر بما فيها الصعيد (المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان).
16. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 1500 جنيه حسب العروض.
17. ماذا أفعل إذا لم يعمل الجهاز بعد الشراء؟
تواصل معنا عبر واتساب 01288929498، سنقوم باستبداله فوراً وفق سياسة الاسترجاع.
18. هل توجد دروس فيديو بالعربية لاستخدام مبرمجه rt809f بالمشبك؟
نعم، نقوم بتجهيز سلسلة فيديوهات على قناة الجوكر للالكترونيات في يوتيوب. يمكنك أيضاً طلب الدعم عبر الواتساب.
19. هل يمكن برمجة شرائح 93Cxx باستخدام مبرمجه rt809f بالمشبك؟
نعم، تدعم برمجة 93C46/56/66 وغيرها عبر وضع Microwire باستخدام المحول المناسب.
20. ما هو الفرق بين مبرمجه rt809f بالمشبك و RT809H من حيث برمجة EC؟
RT809H تدعم برمجة EC عبر منفذ ISP مباشر وبسرعات أعلى، بينما مبرمجه rt809f بالمشبك تحتاج flying lines أو محول لحام لبعض الأنواع، لكن المشبك يسهل العمل على شرائح SPI.
