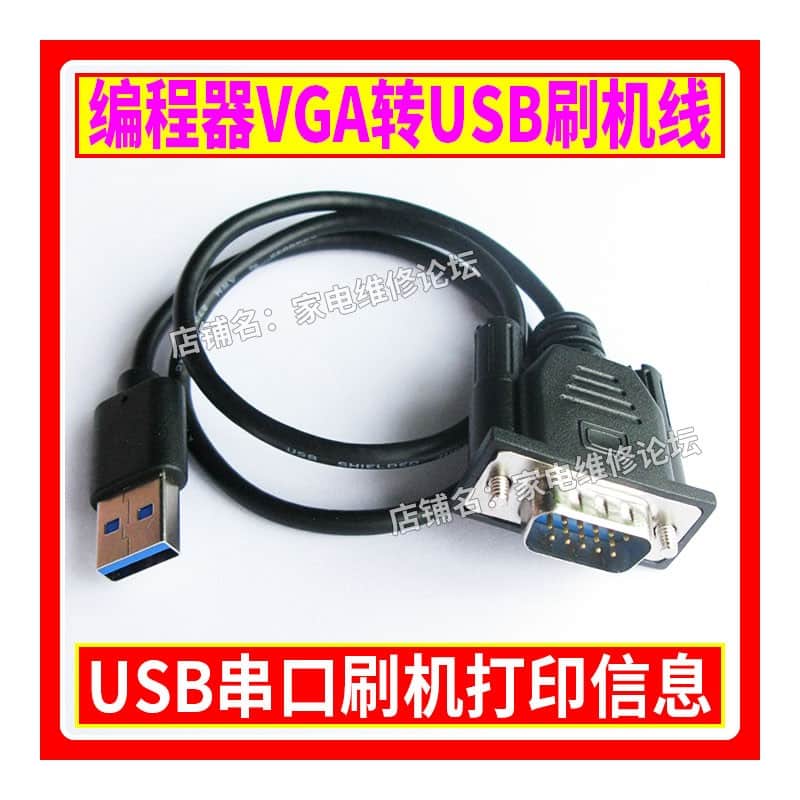

كابل شحن فلاشات الشاشات عبر منفذ USB متوافق مع المبرمجه RT809H-RT809F
175,00 EGP
غير متوفر في المخزون
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
📑 فهرس المحتويات
🔹 كابل شحن فلاشات الشاشات عبر منفذ USB – مصدر طاقة محمول لبرمجة فلاش الشاشات
كابل شحن فلاشات الشاشات عبر منفذ USB هو أداة أساسية لفنيي صيانة شاشات LCD و LED في مصر.
من خبرتنا التي تزيد عن 10 سنوات في إصلاح شاشات التلفزيون واللوحات الأم، نؤكد أن هذا الكابل يبسط عملية تزويد لوحات الشاشات بالطاقة.
يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن مع توصيل سريع لجميع محافظات مصر خلال 24-48 ساعة.
يعمل الكابل مع مبرمجات RT809H و RT809F، ويمكن استخدامه أيضاً مع أي مصدر USB (كمبيوتر، شاحن جوال، باور بانك).
يوفر الكابل جهوداً متعددة (3.3V، 5V، 12V) قابلة للتحديد، مع تيار يصل إلى 2 أمبير، وحماية مدمجة ضد التيار الزائد وقصر الدائرة.
سواء كنت تحتاج إلى برمجة فلاش BIOS للشاشة، أو قراءة EDID، أو تحديث البرنامج الثابت، هذا الكابل سيمد لوحتك بالطاقة اللازمة.
📊 المواصفات الفنية الكاملة – كابل شحن فلاشات الشاشات عبر منفذ USB
USB-A إلى أسلاك حرة (VCC + GND)
5V من منفذ USB (كمبيوتر أو شاحن)
3.3V / 5V / 12V (مفتاح أو وصلة)
2A مستمر (ذروة 2.5A)
≈ 1 متر (مرن، محمي)
تيار زائد، قصر الدائرة، حرارة زائدة
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| ±3% (تحت الحمل) | مناسب لمعظم لوحات الشاشات | |
| أقل من 80mVpp | مقبول للدوائر الرقمية | |
| -10°C إلى +50°C | مناسبة للورش المصرية | |
| ≈ 40 جرام | خفيف |
📍 دليل أطراف كابل شحن فلاشات الشاشات عبر منفذ USB
الكابل بسيط: طرف USB-A (ذكر) وأسلاك خرج حمراء (VCC) وسوداء (GND).
الجدول التالي يوضح التوصيلات:
| السلك/الطرف | الإشارة | الوظيفة | ملاحظات |
|---|---|---|
| VCC (جهد موجب) | يوفر 3.3V أو 5V أو 12V حسب الإعداد | لا تتجاوز التيار الأقصى 2A |
| GND (أرضي)
.\] أرضي مشترك | يجب توصيله أولاً | |
| دخل 5V من مصدر USB | يُفضل استخدام شاحن 5V 2A |
إذا كان الكابل مزوداً بمفتاح دوار، فستجد ثلاث أوضاع: 3.3V، 5V، 12V. اضبط قبل التوصيل.
🔧 طريقة استخدام كابل شحن فلاشات الشاشات عبر منفذ USB خطوة بخطوة
الخطوة 1 – اختيار مصدر USB مناسب: استخدم منفذ USB في الكمبيوتر (يوفر 5V 500mA) لتيار منخفض.
للحصول على تيار 2A، استخدم شاحن جوال (5V 2A) أو باور بانك يدعم 2A.
الخطوة 2 – تحديد الجهد المطلوب: راجع داتاشيت لوحة الشاشة. معظم الفلاشات تعمل بـ 3.3V.
بعض لوحات الإضاءة الخلفية تحتاج 5V أو 12V. اضبط المفتاح الدوار على الكابل وفقاً لذلك.
الخطوة 3 – توصيل الكابل بلوحة الشاشة: قم بتوصيل السلك الأسود (GND) أولاً بدبوس GND في اللوحة.
ثم قم بتوصيل السلك الأحمر (VCC) بدبوس VCC (أو دبوس الطاقة الرئيسي).
الخطوة 4 – توصيل المبرمجة بلوحة الشاشة: استخدم كابل ISP (VGA، HDMI، أو IDC) لتوصيل RT809H/RT809F بلوحة الشاشة.
الخطوة 5 – تشغيل الطاقة: قم بتوصيل طرف USB بمصدر الطاقة. يجب أن يضيء مؤشر LED (إن وجد) على الكابل.
الخطوة 6 – بدء البرمجة: شغّل برنامج RT809H، اختر نوع الشريحة، واضغط “Read” أو “Write”.
نصيحة من الورشة: لا تقم بتوصيل أو فصل أسلاك الطاقة أثناء تشغيل الجهاز. افصل الطاقة أولاً.
تأكد من أن مصدر USB يمكنه توفير التيار الكافي للوحة. اللوحات الكبيرة قد تستهلك أكثر من 2A.
💻 الأجهزة المتوافقة مع كابل شحن فلاشات الشاشات عبر منفذ USB
هذا الكابل مناسب لمجموعة واسعة من لوحات شاشات LCD و LED. إليك أبرزها:
| نوع اللوحة | ماركات/نماذج شائعة | الجهد الموصى به |
|---|---|---|
| Samsung، LG، TCL، Skyworth، Hisense | 3.3V (معظم)، 5V (بعض) | |
| LG Philips، Samsung، AU Optronics، Chi Mei | 3.3V | |
| MSTAR، MTK، RTD | 3.3V أو 5V | |
| TSOP48، BGA | 3.3V (NAND حديث)، 5V (قديم) |
ملاحظة: تأكد من أن اللوحة لا تستهلك أكثر من 2A. بعض لوحات التلفزيون الكبيرة قد تستهلك 3A أو أكثر.
في هذه الحالة، استخدم مصدر طاقة خارجي أقوى (مثل محول 12V 5A مع منظم جهد).
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| مصدر USB لا يعمل، كابل تالف، فيوز داخلي منصهر | جرب مصدر USB آخر، استخدم مولتيميتر لقياس الخرج | استبدال مصدر USB، إصلاح الكابل، إعادة الفوز (يتطلب فتح) | |
| مصدر USB ضعيف (تيار أقل من 1A)، كابل طويل، الحمل كبير جداً | قس الجهد تحت الحمل، جرب شاحن 5V 2A | استخدم شاحن 5V 3A، قصّر الكابل، قلّل الحمل | |
| جهد خاطئ، توصيل GND معكوس، اللوحة تالفة | تحقق من الجهد باستخدام مولتيميتر، افحص اتجاه الأسلاك | اضبط الجهد الصحيح، عكس توصيل GND و VCC (لكن بحذر)، اختبر لوحة أخرى | |
| سخونة زائدة في الكابل أو المحول | تيار زائد (أكثر من 2A)، قصر في أسلاك الخرج | افصل فوراً، قياس التيار المسحوب | افصل الحمل، استخدم مصدر طاقة أقوى، تحقق من قصر في لوحة الشاشة |
إذا واجهت مشكلة “الجهد لا يصل”، تحقق من أن الكابل موصول بإحكام وأن مصدر USB يعمل.
🔄 البدائل والمقارنات – كابل USB للطاقة مقابل مصادر الطاقة الأخرى
في الجوكر للالكترونيات، نوفر عدة خيارات لتزويد الطاقة. إليك مقارنة:
| المنتج | مصدر الطاقة | جهود الخرج | التيار الأقصى | السعر النسبي |
|---|---|---|---|---|
| USB (5V من كمبيوتر/شاحن) | 3.3V/5V/12V (قابل للتحديد) | 2A | اقتصادي (⭐) | |
| DC 12V (محول خارجي) | 1.8V/3.3V/5V | 2A | متوسط (⭐⭐) | |
| AC 220V | 0-30V متغير | 5A+ | مرتفع (⭐⭐⭐⭐) | |
| AC 220V | 19V (مع منظم خارجي) | 4A | اقتصادي جداً (DIY) |
خلاصة: اختر هذا الكابل إذا كنت تريد حلاً محمولاً ومنخفض التكلفة لتشغيل لوحات الشاشات الصغيرة والمتوسطة.
للشرائح التي تحتاج 1.8V (eMMC)، استخدم باور شحن الفلاشات. للتيارات العالية، استخدم مزود مختبر.
📖 قاموس المصطلحات التقنية (Glossary)
فلاش الشاشة (Flash): شريحة ذاكرة (عادة SPI NOR أو NAND) تحتوي على البرنامج الثابت للشاشة.
USB Power Delivery: تقنية لتوفير طاقة أعلى عبر USB، لكن هذا الكابل يستخدم USB العادي.
VCC: جهد التغذية الرئيسي للدارة.
GND: أرضي مشترك (0V).
تيار زائد (Overcurrent): سحب تيار أعلى من قدرة الكابل.
قصر الدائرة (Short Circuit): توصيل مباشر بين VCC و GND.
Ripple: تموجات الجهد المتردد على خرج التيار المستمر.
📄 المصادر التقنية والمراجع الخارجية
للتعرف أكثر على متطلبات طاقة لوحات الشاشات، نوصي بالاستعانة بالمصادر التالية (DoFollow):
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أوراق بيانات لشرائح الفلاش ولمحات اللوحات.
- Datasheet4u.com – محرك بحث متخصص.
- Alltransistors.com – مرجع للمكونات.
- Arduino Forum – مناقشات حول تزويد الطاقة.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
✔️ استخدم شاحن جوال 5V 2A عالي الجودة: شواحن رخيصة قد لا توفر تياراً مستقراً وتسبب أخطاء في البرمجة.
✔️ لا تعتمد على طاقة USB من الكمبيوتر للوحات التي تستهلك تياراً عالياً: منفذ USB في الكمبيوتر يوفر 500mA فقط (0.5A).
✔️ اختبر الجهد قبل توصيل اللوحة: باستخدام مولتيميتر، تأكد من أن الخرج يعطي الجهد المحدد (3.3V، 5V، أو 12V).
✔️ قم بتوصيل GND أولاً ثم VCC: هذا يقلل من فرصة حدوث ارتفاع مفاجئ في الجهد على اللوحة.
✔️ راقب حرارة الكابل: إذا أصبح ساخناً، فهذا يعني أن التيار يتجاوز 2A. افصل فوراً.
✔️ لا تترك الكابل موصولاً باللوحة لفترة طويلة بعد الانتهاء: قد يؤدي ذلك إلى استنزاف طاقة اللوحة أو تلفها إذا كانت اللوحة تالفة.
✔️ للوحات التي تحتاج 12V، تأكد من أن مصدر USB يمكنه تحويل 5V إلى 12V بكفاءة: بعض الكابلات الرخيصة لا توفر 12V مستقرة.
✔️ استخدم كابل USB قصيراً (أقل من 1 متر) لتقليل هبوط الجهد: الكابلات الطويلة تزيد من المقاومة.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – كابل عالي الجودة مع ضمان استبدال لمدة 14 يوم.
✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول الجهد والتوصيل.
✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.
(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة شاشات (القاهرة)
“كابل شحن فلاشات الشاشات عبر منفذ USB ممتاز. استخدمه مع RT809H لتشغيل لوحات T-CON. الجهد 3.3V مستقر والتوصيل سهل. أنصح به.”
مصطفى كامل – صاحب ورشة شاشات (الإسكندرية)
“جيد جداً، لكن أتمنى لو كان التيار أعلى قليلاً. عموماً يفي بالغرض للوحات الصغيرة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“كابل عملي، حل مشكلة توفير طاقة للوحات دون فتح الشاشة. الدعم الفني ساعدني في اختيار الجهد الصحيح.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمته مع RT809F لقراءة EDID من شاشة LG. عمل بشكل مثالي. شكراً الجوكر.”
كريم الشافعي – فني صيانة شاشات (بورسعيد)
“كابل ممتاز، التوصيل سريع والجودة عالية. أنصح به لكل فني شاشات.”
🔗 منتجات ذات صلة – اكتشف المزيد من كابلات التحديث والطاقة
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو كابل شحن فلاشات الشاشات عبر منفذ USB؟ هو كابل يوفر طاقة (3.3V/5V/12V) للوحات الشاشات أثناء برمجة الفلاش عبر مبرمجات RT809H/RT809F.
- هل يمكن استخدام أي شاحن USB مع هذا الكابل؟ نعم، أي شاحن 5V يوفر تياراً كافياً (يفضل 2A). لا تستخدم شواحن رخيصة قد لا توفر تياراً مستقراً.
- ما الجهد الذي أحتاجه للوحة الشاشة الخاصة بي؟ ابحث عن رقم الموديل على اللوحة، ثم ابحث في الإنترنت عن داتاشيتها. معظم لوحات T-CON تعمل بـ 3.3V.
- هل يمكن استخدام الكابل مع مبرمجة CH341A؟ نعم، يمكن استخدامه لتزويد الطاقة، لكن CH341A لا يدعم برمجة فلاش الشاشات مباشرة عبر ISP.
- ما هي مدة الضمان؟ ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – كابل شحن فلاشات الشاشات عبر منفذ USB
1. ما هو كابل شحن فلاشات الشاشات عبر منفذ USB بالضبط؟
هو كابل طاقة من USB-A إلى أسلاك حرة (VCC/GND) مع محول جهد مدمج (3.3V/5V/12V)، يستخدم لتشغيل لوحات الشاشات أثناء برمجتها.
2. هل يحتاج إلى مصدر طاقة منفصل؟
يعمل من أي منفذ USB (كمبيوتر، شاحن، باور بانك). يوفر 5V، ثم يحوله إلى الجهد المطلوب داخلياً.
3. ما هو الحد الأقصى للتيار؟
التيار الأقصى المستمر هو 2 أمبير. لا تتجاوز هذا الحد لتجنب تلف الكابل أو مصدر USB.
4. هل يمكن استخدامه مع لوحات تستهلك 3A؟
لا، التيار الأقصى 2A. للوحات الأكبر، استخدم مصدر طاقة خارجي أقوى (مثل باور 12V 5A مع منظم جهد).
5. كيف أعرف الجهد الصحيح للوحة؟
ابحث عن رقم اللوحة على الإنترنت أو استخدم مولتيميتر لقياس الجهد على دبابيس VCC أثناء تشغيل الشاشة بمصدرها الأصلي.
6. هل يدعم الكابل الحماية من عكس القطبية؟
نعم، بعض الإصدارات تحتوي على حماية من عكس القطبية. لكن لا تعتمد على ذلك، تأكد من توصيل GND أولاً.
7. ما هي علامات تلف الكابل؟
سخونة زائدة، عدم خروج جهد، LED لا يضيء، تذبذب الجهد.
8. هل يمكن استخدام الكابل لشحن بطاريات الليثيوم؟
لا، هذا الكابل مصمم لتشغيل الدوائر الإلكترونية (مصدر جهد ثابت)، وليس لشحن البطاريات.
9. ما هو طول الكابل؟
طول الكابل 1 متر تقريباً. يكفي لمعظم التطبيقات.
10. هل يمكن استخدامه مع مبرمجة RT809F عبر منفذ VGA ISP؟
نعم، يوفر الطاقة للوحة، بينما يتم توصيل إشارات ISP عبر كابل VGA منفصل.
11. هل يأتي الكابل مع دليل تعليمات؟
نعم، يتم توفير دليل سريع، أو يمكن التواصل مع الدعم الفني عبر واتساب.
12. ما هو جهد الدخل المسموح به؟
يجب أن يكون جهد الدخل 5V من USB. لا تقم بتوصيله بمصادر جهد أعلى (مثل 12V) فقد يتلف.
13. كيف أختبر أن الكابل يعمل بشكل صحيح؟
قم بتوصيله بشاحن 5V 2A، واضبط الجهد على 3.3V، وقم بقياس الخرج باستخدام مولتيميتر.
14. هل يمكن استخدام الكابل مع شاشات التلفزيون الكبيرة (55 بوصة)؟
يمكن، لكن تأكد من أن لوحة T-CON لا تستهلك أكثر من 2A. معظمها يستهلك أقل من 1A.
15. ما هي مدة الضمان؟
ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
16. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
17. هل يمكن شراء الكابل بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش ومراكز الصيانة.
18. هل الكابل مناسب للمبتدئين؟
نعم، سهل الاستخدام، لكن يفضل أن يكون لديك معرفة أساسية بأقطاب VCC/GND.
19. ماذا أفعل إذا كان الكابل لا يوفر 12V رغم تحديده؟
تأكد من أن مصدر USB يمكنه توفير تيار كافٍ (2A). بعض محولات USB لا تدعم تحويل الجهد إلى 12V بكفاءة.
20. أين أجد فيديو تعليمي لاستخدام الكابل؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
🚚 سياسة الشحن والتوصيل لمصر
نحن في الجوكر للالكترونيات نحرص على وصول منتجك إليك بأسرع وقت.
يتم شحن الطلب بعد يوم عمل واحد من تأكيد الدفع.
مدة الاستلام تتراوح بين 24 إلى 48 ساعة من تاريخ الشحن لجميع محافظات مصر.
نستخدم شركات شحن موثوقة (أرامكس، بريد مصر، سمسا إكسبريس).
يتم التوصيل حتى باب المنزل أو أقرب نقطة استلام حسب منطقتك.
💬 تواصل مع الدعم الفني عبر واتساب – استفسارات عن كابل شحن فلاشات الشاشات عبر منفذ USB
منتجات ذات صلة

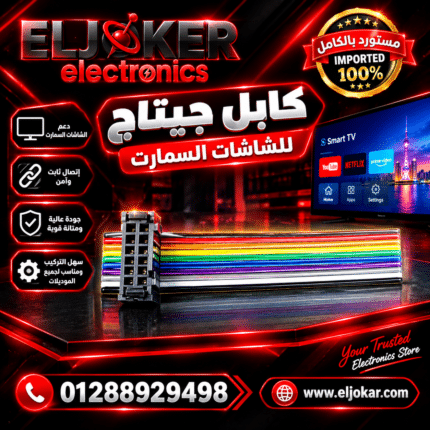

كابل جيتاج للشاشات السمارت
