دايره شحن TYPE C TP4056 – الدائرة الذكية الرائعة لشحن بطاريات الليثيوم بمنفذ حديث في مصر
هل تبحث عن طريقة آمنة واحترافية لشحن بطاريات الليثيوم 18650 في مشاريعك الإلكترونية؟ دايره شحن TYPE C TP4056 هي الحل الأمثل لكل مصممي وبناة الدوائر الإلكترونية في مصر.
من خبرتنا التي تزيد عن 12 عاماً في إصلاح أجهزة الريسيفر وبناء دوائر الطاقة، نؤكد أن دوائر الشحن القائمة على IC TP4056 هي الأكثر موثوقية في عالم بطاريات الليثيوم أيون (3.7 فولت). هذا الإصدار المطور يستبدل منفذ micro-USB القديم بمنفذ Type-C الحديث، مما يجعله متوافقاً مع أحدث أجهزة الشحن وكابلات الهواتف الذكية.
دايره شحن TYPE C TP4056 قادرة على توفير تيار شحن يصل إلى 1 أمبير (1000 مللي أمبير)، مع جهد شحن نهائي دقيق جداً 4.2 فولت (±1%). تدعم جميع بطاريات الليثيوم الأسطوانية: 18650، 14500، 16340، 10440، وصولاً إلى بطاريات البوليمر (LiPo).
تحتوي الدائرة على دائرة حماية كاملة: حماية من الشحن الزائد (توقف عند 4.2 فولت)، حماية من انعكاس القطبية (لن تتلف إذا وصلت البطارية بالعكس)، حماية من ماس كهربائي، وحماية من التيار الزائد. مؤشر LED ثنائي اللون (أحمر/أخضر) يعطي حالة فورية: أحمر = شحن، أخضر = مكتمل / بدون بطارية.
هذه الدائرة هي قلب أي مشروع باور بانك صغير، جهاز محمول، أداة تعمل بالبطارية، أو تحديث جهاز قديم إلى بطارية ليثيوم. في مصر، نقدم توصيلاً سريعاً لجميع المحافظات خلال 24-48 ساعة. اطلب دايره شحن TYPE C TP4056 الآن وحوّل أي بطارية ليثيوم إلى نظام شحن آمن ومتين.
⚙️ المواصفات الفنية – دايره شحن TYPE C TP4056
| الخاصية الأساسية | القيمة |
|---|---|
| اسم المنتج (دايره شحن TYPE C TP4056) | وحدة شحن بطارية ليثيوم أيون 1 أمبير – منفذ Type-C |
| IC الرئيسي | TP4056 (دارة شحن خطية بجهد 4.2 فولت) |
| جهد الدخل (USB Type-C) | 5 فولت تيار مستمر ±0.5 فولت |
| تيار الشحن الأقصى | 1 أمبير (1000 مللي أمبير) – قابل للتعديل بتغيير المقاومة Rprog |
| جهد الشحن النهائي (Termination) | 4.2 فولت ± 1% (دقة عالية) |
| تيار الإنهاء (Cut-off) | حوالي 100 مللي أمبير (C/10 من التيار المحدد) |
| جهد التشغيل الأدنى للبطارية | 2.5 فولت (للشحن المسبق بتيار 0.1 أمبير) |
| نطاق حرارة التشغيل | -10°C إلى +85°C |
| منفذ USB المستخدم | Type-C أنثى (قابل لعكس الاتجاه) |
| مؤشرات LED | أحمر (شحن) / أخضر (مكتمل / لا بطارية) |
| مواصفات إضافية | القيمة |
|---|---|
| الأبعاد (طول × عرض) | 26 × 17 مم تقريباً |
| الوزن | 2 جرام |
| أطراف التوصيل | B+ (بطارية موجب)، B- (بطارية سالب)، OUT+ (خرج موجب)، OUT- (خرج سالب) |
| الحماية المدمجة | شحن زائد، انعكاس قطبية، ماس كهربائي، تيار زائد، حرارة زائدة (مع TP4056) |
| تيار التفريغ (خرج البطارية) | غير محدود – يعتمد على البطارية والحمل (لا يتجاوز قدرة IC للشحن) |
| نوع البطاريات المتوافقة | 18650، 14500، 16340، 10440، 18350، 18500، وخلية ليثيوم بوليمر 3.7 فولت |

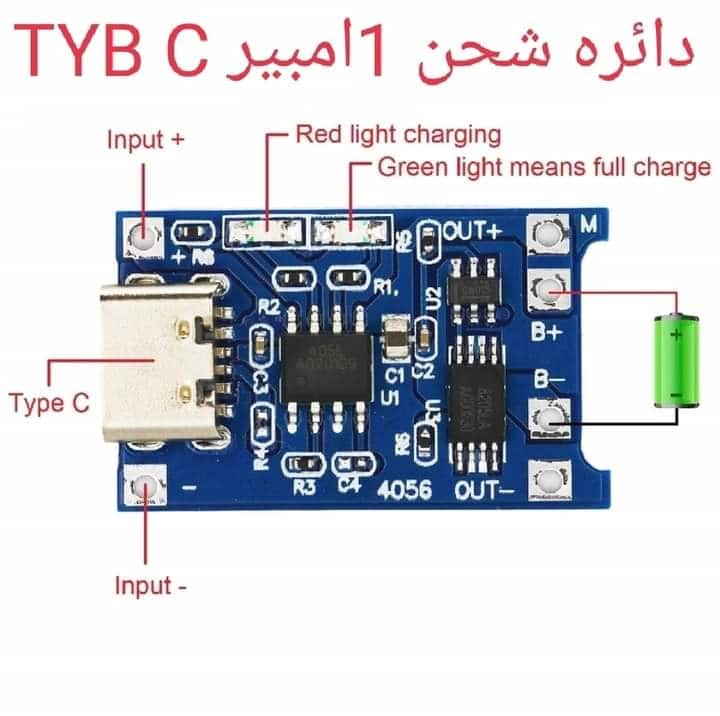

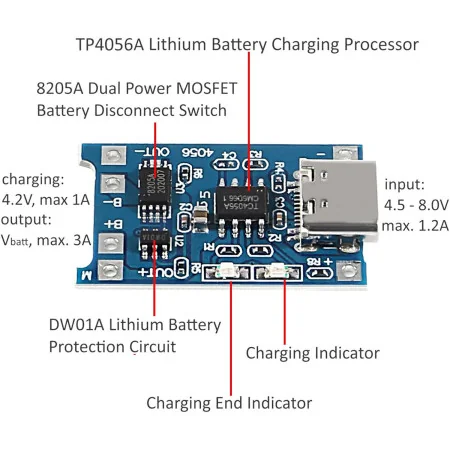

🔌 دليل الأطراف (Pinout) وطريقة التوصيل لـ TP4056 Type-C
تحتوي اللوحة على خمسة أطراف لحام رئيسية موضحة على PCB. إليك تعريف كل طرف وكيفية استخدامه:
| الطرف / الوصلة | الوظيفة | ملاحظات التوصيل |
|---|---|---|
| B+ (بطارية موجب) | يتصل بالطرف الموجب للبطارية (مثل + لخلية 18650). | استخدم سلكاً قصيراً (24-26 AWG) للحام. لا تعكس القطبية. |
| B- (بطارية سالب) | يتصل بالطرف السالب للبطارية. | إذا عكست القطبية، الحماية ستمنع التيار، لكن لا تخاطر. |
| OUT+ (خرج موجب) | يتصل بالحمل (جهاز المستخدم) – يوصل بموجب البطارية عبر الدائرة. | يستخدم في تطبيقات الباور بانك (تفريغ البطارية مع حماية محدودة). |
| OUT- (خرج سالب) | يتصل بالحمل الطرف السالب. | يُفضل استخدام OUT مع دوائر رفع الجهد (Boost) للحصول على 5 فولت. |
| منفذ Type-C (دخل 5 فولت) | يتم توصيل كابل USB Type-C من شاحن 5 فولت/1 أمبير. | لا حاجة للحام – منفذ جاهز. يدعم الإدخال بعكس الاتجاه. |
تنبيه: في بعض إصدارات TP4056 القديمة كانت هناك حماية لتيار التفريغ من خلال DW01. لكن هذه اللوحة البسيطة لا تحتوي على MOSFET تفريغ، لذلك خرج OUT مجرد امتداد مباشر للبطارية. يجب مراقبة جهد البطارية لمنع التفريغ العميق إذا كنت تستخدمه كمصدر مباشر.
🔊 تكوينات التوصيل – استخدام الدائرة في مشاريعك
⚡ تكوين باور بانك بسيط
لصنع باور بانك لشحن هاتف محمول:
قم بتوصيل B+, B- ببطارية 18650. بعد ذلك، قم بتوصيل OUT+ و OUT- بدائرة رفع جهد (Boost Converter) تخرج 5 فولت (مثل MT3608). وعند الحاجة لشحن البطارية، أدخل كابل Type-C في الدائرة، سيقوم TP4056 بشحن البطارية مباشرة.
🔋 تحديث جهاز قديم (راديو، لعبة) ليعمل ببطارية 18650
استبدل حامل البطاريات القديم بخلية 18650. قم بتوصيل B+, B- بالبطارية، ثم OUT+ و OUT- بمدخل الطاقة الخاص بالجهاز (عبر محول جهد إذا لزم الأمر). ستتمكن من شحن البطارية عبر منفذ Type-C دون فتح الجهاز.
تعديل تيار الشحن (Rprog)
التيار الافتراضي 1 أمبير محدد بواسطة المقاومة Rprog (عادة 1.2 كيلو أوم بين طرف PROG و GND). إذا أردت تياراً أقل (0.5 أمبير)، يمكن استبدال المقاومة بقيمة 2.4 كيلو أوم. ملاحظة: لحام المقاومة الصغيرة SMD يتطلب مهارة. التيار 1 أمبير مناسب لمعظم بطاريات 18650 السليمة.
🛡️ أنظمة الحماية والتشخيص في TP4056 Type-C
- حماية الشحن الزائد (Overcharge): يتوقف الشحن تلقائياً عند وصول جهد البطارية إلى 4.2 فولت، ولا يعاد الشحن إلا إذا انخفض جهد البطارية إلى أقل من 4.05 فولت (حلقة ارتداد صغيرة).
- حماية انعكاس القطبية (Reverse Polarity): في حالة عكس قطبية البطارية، لا يمر تيار ولا يتلف IC (لن يضيء المؤشر).
- حماية من ماس كهربائي (Short Circuit): إذا حدث ماس بين طرفي خرج الشاحن أو البطارية، يقلل IC التيار إلى مستوى آمن.
- حرارة زائدة (Thermal Shutdown): يراقب TP4056 درجة حرارته الداخلية، إذا تجاوزت 140°C، يقلل التيار تدريجياً حتى يبرد.
- مؤشر LED للتشخيص:
- أحمر ثابت: جاري الشحن (تيار شحن أكبر من 50 مللي أمبير).
- أخضر ثابت: البطارية مشحونة بالكامل أو لا توجد بطارية.
- لا ضوء (أو وميض سريع): عطل في مصدر الطاقة أو في الدائرة.
🚗 الأجهزة والمشاريع التي تستخدم دايره شحن TYPE C TP4056
| نوع المشروع/الجهاز | الوصف | ملاحظة التوافق |
|---|---|---|
| باور بانك محمول DIY | شحن البطارية عبر Type-C وتفريغها عبر محول رفع جهد 5 فولت. | يجب إضافة دائرة حماية تفريغ (BMS) أو مراقبة يدوية. |
| تحديث أجهزة راديو قديمة | استبدال بطاريات الجافة بخلية 18650 قابلة للشحن عبر USB. | تحتاج محول جهد إذا كان الراديو يعمل بـ 3 فولت أو 6 فولت. |
| مشاريع Arduino و ESP8266 المتنقلة | تغذية المتحكمات ببطارية ليثيوم وشحنها بسهولة. | توفر الدائرة شحن بطارية واحدة فقط، تستخدم مع منظم 3.3V. |
| أجهزة قياس (مولتيميتر، منظم حرارة) محمولة | إضافة منفذ شحن مدمج للأجهزة التي تعمل بخلية 18650. | تأكد من أن جهد البطارية مناسب للدائرة الداخلية. |
⚠️ الأعطال الشائعة وحلولها – دايره شحن TYPE C TP4056 (خبرة ميدانية في مصر)
| العطل | السبب المحتمل | طريقة التشخيص | الحل الاحترافي |
|---|---|---|---|
| LED لا يضيء عند توصيل Type-C | كابل تالف، مصدر طاقة ضعيف، أو عطل في منفذ Type-C. | جرب كابل آخر وشاحن 5V/1A. قس الجهد على دخل Type-C (يجب أن يكون 5V). | استبدل الكابل، استخدم شاحن جيد. إذا لم يعمل، قد تكون الدائرة تالفة (اتصل بالضمان). |
| LED أحمر ثابت لكن البطارية لا تشحن (جهدها لا يرتفع) | انعكاس قطبية في توصيل البطارية، أو البطارية تالفة (جهد < 2.5V). | تأكد من توصيل B+ مع + البطارية، B- مع -. قس جهد البطارية؛ إذا < 2.5V، قد ترفض الدائرة الشحن المكثف. | صحح القطبية. إذا كانت البطارية منخفضة جداً، جرب إنعاشها بشاحن آخر (بحذر) أو استبدلها. |
| تيار الشحن ضعيف جداً (أقل من 500 مللي أمبير مع شاحن 2 أمبير) | مقاومة Rprog غير صحيحة (يفترض 1.2KΩ لـ1A)، أو مصدر طاقة لا يوفر تياراً كافياً، أو ارتفاع حرارة IC. | قياس مقاومة Rprog على اللوحة (عند طرف PROG). فحص مصدر الطاقة. | إذا كانت المقاومة أكبر من 1.2KΩ، استبدلها بالقيمة المناسبة. استخدم شاحن 5V/2A. أضف مشتت حراري. |
| الدائرة تسخن جداً أثناء الشحن | تيار 1 أمبير يسبب حرارة طبيعية، لكن إذا كانت شديدة فقد يكون الحمل على IC كبيراً أو تهوية غير كافية. | تحسس IC TP4056 (السوداء) – إذا كانت ساخنة جداً لدرجة يصعب لمسها، هناك مشكلة. | قلل تيار الشحن إلى 0.5 أمبير عن طريق تغيير Rprog (2.4KΩ). أضف مشتت حراري صغير على ظهر IC. |
🔄 البدائل والمقارنات – Version Type-C vs Micro-USB
منفذ USB Type-C (عكس الاتجاه، متين)، تيار 1A، نفس دائرة TP4056، متوافق مع كابلات الهواتف الحديثة.
نفس الوظائف، ولكن بمنفذ micro-USB القديم، غير قابل للعكس، وأقل متانة من Type-C.
تحتوي على محول boost مدمج لإخراج 5 فولت، لكن سعرها أعلى وتعقيد أكبر.
اختر دايره شحن TYPE C TP4056 إذا كنت تريد منفذاً عصرياً ومتيناً لمشاريعك، مع نفس أداء TP4056 الموثوق. إنها الخيار الأفضل للمشاريع الجديدة التي تستخدم كابلات USB-C.
📖 قاموس المصطلحات التقنية – TP4056 و Type-C
- TP4056: دائرة متكاملة خطية لشحن بطاريات الليثيوم أيون بجهد 4.2 فولت وتيار قابل للبرمجة.
- Type-C: منفذ USB حديث قابل للعكس، يدخل تياراً أعلى ويوفر متانة أكبر.
- CC/CV (Constant Current / Constant Voltage): أسلوب الشحن القياسي: تيار ثابت حتى 4.2 فولت، ثم جهد ثابت مع انخفاض التيار.
- Rprog: المقاومة التي تحدد تيار الشحن (I = 1200 / Rprog).
- شحن مسبق (Pre-charge): تيار منخفض (0.1 أمبير) للبطاريات الفارغة جداً (جهد < 2.5 فولت).
- BMS (Battery Management System): نظام حماية أكثر تقدماً من TP4056، يشمل تفريغ عميق.
- شاردة حرارة (Thermal Pad): السطح النحاسي أسفل IC TP4056 لنقل الحرارة.
📄 الداتا شيت والمصادر التقنية الموثوقة
📥 تحميل ورقة بيانات TP4056 (PDF)
للمهندسين والفنيين، يمكن الرجوع إلى المصادر التالية:
- Alldatasheet.com: ورقة بيانات IC TP4056 كاملة.
- منتدى Arduino: مناقشات حول دمج TP4056 في مشاريع الطاقة.
- USB Type-C Specification: معايير منفذ Type-C.
🎯 نصائح الخبراء – من تجربتنا في تركيب دوائر الشحن بمصر
- استخدم دائماً مصدر طاقة 5 فولت بتيار لا يقل عن 1 أمبير. شواحن الهواتف القديمة (500 مللي أمبير) قد لا تكفي لشحن بطارية 18650 كاملة، وقد يتسبب ذلك في إعادة تشغيل الشاحن أو ارتفاع حرارته.
- لا تقم أبداً بشحن بطاريتين بالتوازي باستخدام دائرة TP4056 واحدة. يجب شحن كل خلية بدائرة مستقلة أو استخدام BMS مخصص للتوصيل المتوازي.
- لحماية البطارية من التفريغ العميق عند استخدام خرج OUT المباشر، يجب تركيب دائرة حماية منخفضة الجهد (مثل DW01 مع MOSFET) أو فصل البطارية يدوياً عندما ينخفض جهدها إلى 3.0-3.2 فولت.
- إذا كنت تريد تيار شحن 0.5 أمبير فقط (لإطالة عمر البطاريات الصغيرة 14500)، قم بتغيير المقاومة Rprog إلى 2.4 كيلو أوم (قيمة 2.2 أو 2.4). احرص على استخدام مكواة لحام دقيقة.
- في البيئات الحارة (صعيد مصر، السواحل)، أضف مشتتاً حرارياً صغيراً على IC TP4056 لتجنب إطفاء الحماية الحرارية. يمكن استخدام لاصق حراري أو لحام قطعة نحاس صغيرة أعلى الظهر المكشوف للـ IC.
🏆 مميزات شراء دايره شحن TYPE C TP4056 من الجوكر للالكترونيات
- ✅ منتج أصلي 100% – TP4056 أصلي (غير مقلد) ومنفذ Type-C عالي الجودة.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الأقصر، أسوان، المنيا، سوهاج، دمياط، بورسعيد، السويس، وغيرها) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب لمساعدتك في التوصيل واستكشاف الأعطال.
- ✅ أسعار تنافسية بالقطاعي والجملة – مثالي للهواة والشركات الناشئة.
- ✅ سياسة استرجاع مرنة لمدة 14 يوماً تضمن رضا العميل.
⭐ مراجعات حقيقية لعملاء الجوكر – TP4056 Type-C
❓ أسئلة يبحث عنها الناس (People Also Ask) – دايره شحن TYPE C TP4056
هل يمكن استخدام هذه الدائرة لشحن بطاريتين 18650 في نفس الوقت؟ – لا، هذه الدائرة مصممة لبطارية واحدة فقط. لشحن بطاريتين بشكل متوازي، يجب استخدام دائرة BMS أو شاحن خاص بتيار أعلى.
كم أمبير يمكن أن يمر من خلال أطراف OUT؟ – لا توجد حماية للتيار؛ الحد الأقصى يعتمد على البطارية والأسلاك. لكن إذا كنت تنوي سحب تيار أكبر من 2 أمبير، استخدم أسلاكاً سميكة (22 AWG).
هل يمكن استبدال منفذ Type-C بمنفذ micro-USB بنفس اللوحة؟ – لا، تصميم PCB مختلف. إذا أردت منفذ micro-USB، اشتر الإصدار المخصص.
هل يمكن استخدام هذه الدائرة مع بطاريات LiFePO4 (جهد 3.2 فولت)؟ – لا، لأن جهد الإنهاء 4.2 فولت غير مناسب وقد يتلف البطارية.
ماذا تفعل إذا كان المؤشر الأحمر يومض بسرعة؟ – يعني أن جهد البطارية منخفض جداً أو أن الدائرة في وضع الحماية. تأكد من توصيل البطارية بشكل صحيح ومن أنها ليست تالفة.
❓ الأسئلة الشائعة – 20 سؤالاً عن دايره شحن TYPE C TP4056
1. ما هي دايره شحن TYPE C TP4056؟
دائرة إلكترونية تعتمد على IC TP4056 لشحن بطاريات الليثيوم أيون 3.7 فولت بتيار 1 أمبير، مع منفذ USB Type-C حديث.
2. ما هو أقصى تيار شحن يمكن ضبطه؟
1 أمبير بشكل افتراضي، يمكن خفضه إلى 0.5 أمبير أو 0.2 أمبير بتغيير المقاومة Rprog.
3. هل هذه الدائرة بها حماية من التفريغ العميق؟
لا، TP4056 العادي لا يحتوي على حماية تفريغ. تحتاج إلى إضافة دائرة منفصلة مثل DW01.
4. هل يمكن استخدامها كمصدر طاقة 5 فولت مباشر؟
لا، خرج الدائرة هو جهد البطارية (3.7-4.2 فولت). للحصول على 5 فولت، تحتاج إلى محول Boost.
5. كم عدد مرات إعادة الشحن التي تتحملها الدائرة؟
الدائرة لا تحتوي على أجزاء ميكانيكية متآكلة، فهي تدوم طويلاً إذا لم تتعرض لتيار زائد أو حرارة مفرطة.
6. ما هي أنواع البطاريات المدعومة؟
جميع بطاريات الليثيوم أيون بجهد 3.7 فولت مثل 18650، 14500، 16340، 10440، LiPo، إلخ.
7. هل منفذ Type-C يدعم الشحن السريع (Quick Charge)؟
لا، يدخل 5 فولت فقط، ولا يتفاوض على جهد أعلى. الشحن السريع يتطلب دائرة متخصصة.
8. ما هو الضمان؟
عام كامل ضد عيوب التصنيع.
9. هل يمكن لحام البطارية مباشرة بأطراف B+ و B-؟
نعم، يفضل لحام أسلاك قصيرة لتقليل المقاومة.
10. ما هو سمك PCB؟
حوالي 1.6 مم – قياسي.
11. هل يمكن توصيل أكثر من دائرة TP4056 على التوازي لشحن بطارية بسعة كبيرة؟
لا، لا يجوز توصيل دوائر شحن بالتوازي مباشرة؛ قد يؤدي إلى تيارات غير متوازنة.
12. كيف أعرف أن TP4056 أصلي أم مقلد؟
الأصلي له علامة TopMark واضحة (TP4056E)، والمقلد غالباً ما يكون تياره أقل أو جهد إنهائه غير دقيق.
13. هل يمكن شحن بطارية 18650 سعة 3500 مللي أمبير بالكامل خلال ساعة واحدة؟
لا، تيار 1 أمبير يحتاج حوالي 3.5 ساعات لشحن 3500 مللي أمبير نظرياً.
14. هل تؤثر حرارة مصر العالية على أداء الدائرة؟
قد ترفع درجة حرارة IC، لذا يوصى بتحسين التهوية أو خفض التيار إلى 0.5 أمبير.
15. كم سعر دايره شحن TYPE C TP4056 في مصر؟
حوالي 35 جنيهاً مصرياً (شامل الضريبة).
16. هل يوصل الجوكر إلى محافظات الصعيد مثل الأقصر وأسوان؟
نعم، جميع المحافظات خلال 48 ساعة.
17. هل يمكن استخدام الدائرة لشحن بطارية ليثيوم بوليمر (LiPo) مسطحة؟
نعم، تتصل بنفس الطريقة (B+ و B-).
18. كيف يمكن اختبار الدائرة بعد التوصيل؟
قم بتوصيل بطارية فارغة، وشاهد LED يتحول من الأحمر إلى الأخضر بعد بضع ساعات. قس الجهد يجب أن يكون 4.2V.
19. ماذا يعني إذا كان LED الأخضر مضاءً فوراً دون شحن؟
يعني أن البطارية مشحونة بالكامل (جهد > 4.05 فولت) أو أنك لم تصل البطارية بشكل صحيح.
20. كيف أتواصل مع الدعم الفني؟
عبر واتساب على الرقم 01288929498.
