دايره شحن MICRO USB TP4056 – الحل الكلاسيكي الأكثر شيوعاً لشحن بطاريات الليثيوم في مصر
هل تبحث عن دائرة شحن موثوقة ورخيصة لبطاريات الليثيوم 18650 أو 14500؟ دايره شحن MICRO USB TP4056 هي الخيار الأمثل الذي استخدمه آلاف الفنيين والهواة في مصر والعالم.
من خبرتنا التي تمتد لأكثر من 12 عاماً في إصلاح أجهزة الريسيفر وبناء دوائر الطاقة، نؤكد أن دوائر الشحن القائمة على IC TP4056 هي الأكثر موثوقية في عالم بطاريات الليثيوم أيون (3.7 فولت). هذا الإصدار الكلاسيكي بمنفذ Micro-USB هو الأكثر شيوعاً وتوفراً، ويتوافق مع كابلات الشحن القديمة والحديثة على حد سواء.
دايره شحن MICRO USB TP4056 قادرة على توفير تيار شحن يصل إلى 1 أمبير (1000 مللي أمبير)، مع جهد شحن نهائي دقيق جداً 4.2 فولت (±1%). تدعم جميع بطاريات الليثيوم الأسطوانية: 18650، 14500، 16340، 10440، وصولاً إلى بطاريات البوليمر (LiPo).
تحتوي الدائرة على دائرة حماية كاملة: حماية من الشحن الزائد (توقف عند 4.2 فولت)، حماية من انعكاس القطبية (لن تتلف إذا وصلت البطارية بالعكس)، حماية من ماس كهربائي، وحماية من التيار الزائد. مؤشر LED ثنائي اللون (أحمر/أخضر) يعطي حالة فورية: أحمر = شحن، أخضر = مكتمل / بدون بطارية.
هذه الدائرة هي قلب أي مشروع باور بانك صغير، جهاز محمول، أداة تعمل بالبطارية، أو تحديث جهاز قديم إلى بطارية ليثيوم. في مصر، نقدم توصيلاً سريعاً لجميع المحافظات خلال 24-48 ساعة. اطلب دايره شحن MICRO USB TP4056 الآن وحوّل أي بطارية ليثيوم إلى نظام شحن آمن ومتين.
⚙️ المواصفات الفنية – دايره شحن MICRO USB TP4056
| الخاصية الأساسية | القيمة |
|---|---|
| اسم المنتج (دايره شحن MICRO USB TP4056) | وحدة شحن بطارية ليثيوم أيون 1 أمبير – منفذ Micro-USB |
| IC الرئيسي | TP4056 (دارة شحن خطية بجهد 4.2 فولت) |
| جهد الدخل (USB) | 5 فولت تيار مستمر ±0.5 فولت |
| تيار الشحن الأقصى | 1 أمبير (1000 مللي أمبير) – قابل للتعديل بتغيير المقاومة Rprog |
| جهد الشحن النهائي | 4.2 فولت ± 1% (دقة عالية) |
| تيار الإنهاء | حوالي 100 مللي أمبير (C/10 من التيار المحدد) |
| جهد التشغيل الأدنى للبطارية | 2.5 فولت (شحن مسبق بتيار 0.1 أمبير) |
| نطاق حرارة التشغيل | -10°C إلى +85°C |
| منفذ USB المستخدم | Micro-USB أنثى |
| مؤشرات LED | أحمر (شحن) / أخضر (مكتمل / لا بطارية) |
| مواصفات إضافية | القيمة |
|---|---|
| الأبعاد (طول × عرض) | 26 × 17 مم تقريباً |
| الوزن | 2 جرام |
| أطراف التوصيل | B+ (بطارية موجب)، B- (بطارية سالب)، OUT+ (خرج موجب)، OUT- (خرج سالب) |
| الحماية المدمجة | شحن زائد، انعكاس قطبية، ماس كهربائي، تيار زائد، حرارة زائدة (مع TP4056) |
| تيار التفريغ (خرج البطارية) | غير محدود – يعتمد على البطارية والحمل |
| نوع البطاريات المتوافقة | 18650، 14500، 16340، 10440، 18350، 18500، وخلية ليثيوم بوليمر 3.7 فولت |

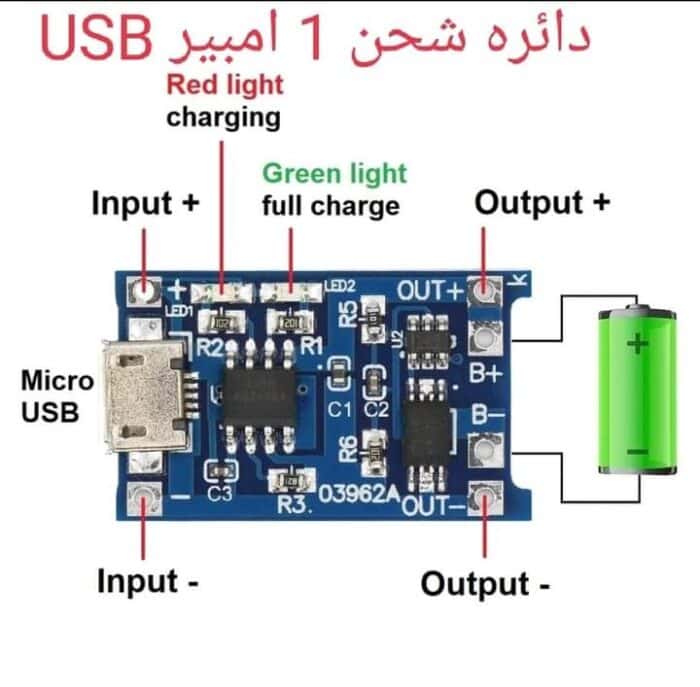

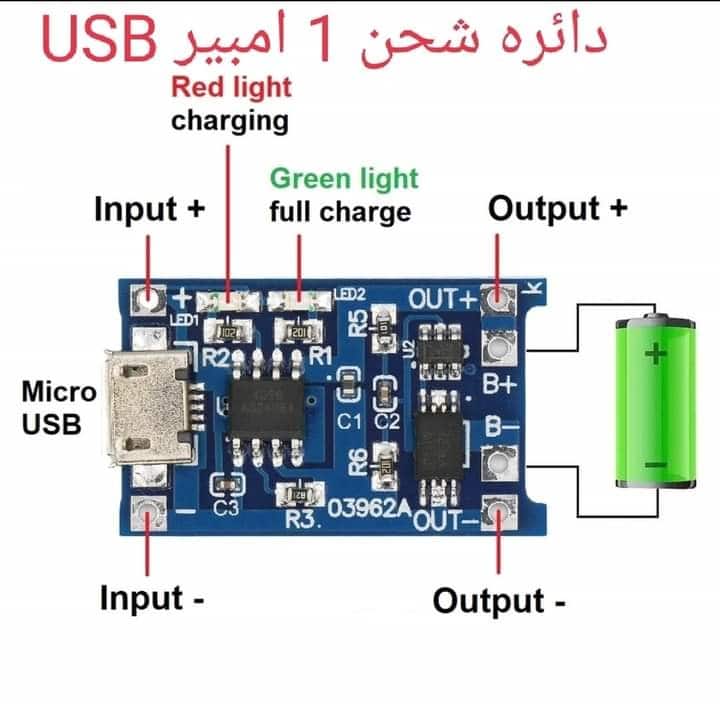

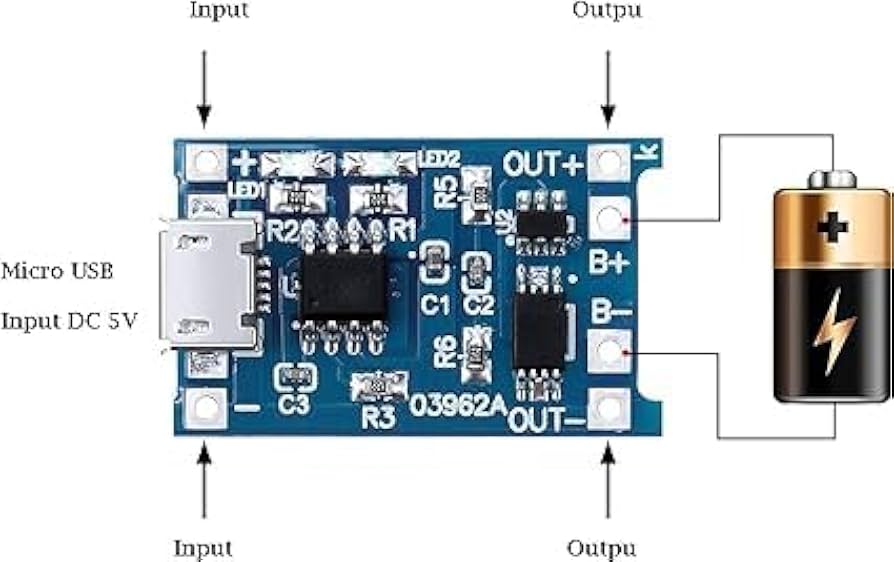

🔌 دليل الأطراف (Pinout) وطريقة التوصيل – TP4056 Micro-USB
تحتوي اللوحة على خمسة أطراف لحام رئيسية موضحة على PCB. إليك تعريف كل طرف وكيفية استخدامه:
| الطرف / الوصلة | الوظيفة | ملاحظات التوصيل |
|---|---|---|
| B+ (بطارية موجب) | يتصل بالطرف الموجب للبطارية. | استخدم سلكاً قصيراً (24-26 AWG) للحام. لا تعكس القطبية. |
| B- (بطارية سالب) | يتصل بالطرف السالب للبطارية. | إذا عكست القطبية، الحماية ستمنع التيار. |
| OUT+ (خرج موجب) | يتصل بالحمل (جهاز المستخدم) – يوصل بموجب البطارية عبر الدائرة. | يستخدم في تطبيقات الباور بانك (تفريغ البطارية). |
| OUT- (خرج سالب) | يتصل بالحمل الطرف السالب. | يُفضل استخدام OUT مع دوائر رفع الجهد (Boost). |
| منفذ Micro-USB | يتم توصيل كابل Micro-USB من شاحن 5 فولت/1 أمبير. | لا حاجة للحام – منفذ جاهز. |
تنبيه: هذه اللوحة لا تحتوي على حماية تفريغ. خرج OUT هو امتداد مباشر للبطارية. يجب مراقبة الجهد لمنع التفريغ العميق.
🔊 تكوينات التوصيل – استخدام الدائرة في مشاريعك
⚡ تكوين باور بانك بسيط
لصنع باور بانك لشحن هاتف محمول: قم بتوصيل B+, B- ببطارية 18650. بعد ذلك، قم بتوصيل OUT+ و OUT- بدائرة رفع جهد (Boost Converter) تخرج 5 فولت. وعند الحاجة لشحن البطارية، أدخل كابل Micro-USB في الدائرة، سيقوم TP4056 بشحن البطارية مباشرة.
🔋 تحديث جهاز قديم (راديو، لعبة) ليعمل ببطارية 18650
استبدل حامل البطاريات القديم بخلية 18650. قم بتوصيل B+, B- بالبطارية، ثم OUT+ و OUT- بمدخل الطاقة الخاص بالجهاز (عبر محول جهد إذا لزم الأمر). ستتمكن من شحن البطارية عبر منفذ Micro-USB دون فتح الجهاز.
تعديل تيار الشحن (Rprog)
التيار الافتراضي 1 أمبير محدد بواسطة المقاومة Rprog (عادة 1.2 كيلو أوم). إذا أردت تياراً أقل (0.5 أمبير)، يمكن استبدال المقاومة بقيمة 2.4 كيلو أوم. ملاحظة: لحام المقاومة الصغيرة SMD يتطلب مهارة.
🛡️ أنظمة الحماية والتشخيص في TP4056 Micro-USB
- حماية الشحن الزائد: يتوقف الشحن تلقائياً عند وصول جهد البطارية إلى 4.2 فولت، ولا يعاد الشحن إلا إذا انخفض الجهد إلى أقل من 4.05 فولت.
- حماية انعكاس القطبية: في حالة عكس قطبية البطارية، لا يمر تيار ولا يتلف IC (لن يضيء المؤشر).
- حماية من ماس كهربائي: إذا حدث ماس بين طرفي خرج الشاحن أو البطارية، يقلل IC التيار إلى مستوى آمن.
- حرارة زائدة (Thermal Shutdown): يراقب TP4056 درجة حرارته الداخلية، إذا تجاوزت 140°C، يقلل التيار تدريجياً حتى يبرد.
- مؤشر LED للتشخيص: أحمر ثابت = شحن، أخضر ثابت = مكتمل / لا بطارية، لا ضوء = عطل.
🚗 الأجهزة والمشاريع التي تستخدم دايره شحن MICRO USB TP4056
| نوع المشروع/الجهاز | الوصف | ملاحظة التوافق |
|---|---|---|
| باور بانك محمول DIY | شحن البطارية عبر Micro-USB وتفريغها عبر محول رفع جهد 5 فولت. | يجب إضافة دائرة حماية تفريغ أو مراقبة يدوية. |
| تحديث أجهزة راديو قديمة | استبدال بطاريات الجافة بخلية 18650 قابلة للشحن عبر USB. | تحتاج محول جهد إذا كان الراديو يعمل بـ 3 فولت أو 6 فولت. |
| مشاريع Arduino و ESP8266 المتنقلة | تغذية المتحكمات ببطارية ليثيوم وشحنها بسهولة. | توفر الدائرة شحن بطارية واحدة فقط. |
| أجهزة قياس (مولتيميتر، منظم حرارة) محمولة | إضافة منفذ شحن مدمج للأجهزة التي تعمل بخلية 18650. | تأكد من أن جهد البطارية مناسب للدائرة الداخلية. |
⚠️ الأعطال الشائعة وحلولها – دايره شحن MICRO USB TP4056 (خبرة ميدانية في مصر)
| العطل | السبب المحتمل | طريقة التشخيص | الحل الاحترافي |
|---|---|---|---|
| LED لا يضيء عند توصيل Micro-USB | كابل تالف، مصدر طاقة ضعيف، أو عطل في منفذ Micro-USB. | جرب كابل آخر وشاحن 5V/1A. قس الجهد على دخل Micro-USB (يجب أن يكون 5V). | استبدل الكابل، استخدم شاحن جيد. إذا لم يعمل، قد تكون الدائرة تالفة (اتصل بالضمان). |
| LED أحمر ثابت لكن البطارية لا تشحن | انعكاس قطبية في توصيل البطارية، أو البطارية تالفة (جهد < 2.5V). | تأكد من توصيل B+ مع + البطارية، B- مع -. قس جهد البطارية. | صحح القطبية. إذا كانت البطارية منخفضة جداً، جرب إنعاشها بشاحن آخر. |
| تيار الشحن ضعيف جداً | مقاومة Rprog غير صحيحة، أو مصدر طاقة لا يوفر تياراً كافياً، أو ارتفاع حرارة IC. | قياس مقاومة Rprog. فحص مصدر الطاقة. | إذا كانت المقاومة أكبر من 1.2KΩ، استبدلها. استخدم شاحن 5V/2A. أضف مشتت حراري. |
| الدائرة تسخن جداً أثناء الشحن | تيار 1 أمبير يسبب حرارة طبيعية، لكن إذا كانت شديدة فقد يكون الحمل على IC كبيراً. | تحسس IC TP4056 – إذا كانت ساخنة جداً لدرجة يصعب لمسها، هناك مشكلة. | قلل تيار الشحن إلى 0.5 أمبير بتغيير Rprog (2.4KΩ). أضف مشتت حراري صغير. |
🔄 البدائل والمقارنات – Micro-USB vs Type-C
منفذ Micro-USB كلاسيكي، متوفر بكثرة، منخفض التكلفة، متوافق مع كابلات الهواتف القديمة.
نفس الوظائف، ولكن بمنفذ Type-C حديث قابل للعكس، متين أكثر.
تحتوي على محول boost مدمج لإخراج 5 فولت، لكن سعرها أعلى وتعقيد أكبر.
اختر دايره شحن MICRO USB TP4056 إذا كنت تملك كابلات Micro-USB بكثرة وتريد حلاً كلاسيكياً منخفض التكلفة. إنها الخيار الأفضل للمشاريع التي لا تحتاج لمنفذ Type-C.
📖 قاموس المصطلحات التقنية – TP4056 و Micro-USB
- TP4056: دائرة متكاملة خطية لشحن بطاريات الليثيوم أيون بجهد 4.2 فولت وتيار قابل للبرمجة.
- Micro-USB: منفذ USB صغير شائع في الهواتف القديمة والأجهزة الإلكترونية.
- CC/CV (تيار ثابت / جهد ثابت): أسلوب الشحن القياسي: تيار ثابت حتى 4.2 فولت، ثم جهد ثابت مع انخفاض التيار.
- Rprog: المقاومة التي تحدد تيار الشحن (I = 1200 / Rprog).
- شحن مسبق (Pre-charge): تيار منخفض (0.1 أمبير) للبطاريات الفارغة جداً.
- BMS (نظام إدارة البطارية): نظام حماية أكثر تقدماً من TP4056، يشمل تفريغ عميق.
- شاردة حرارة (Thermal Pad): السطح النحاسي أسفل IC TP4056 لنقل الحرارة.
📄 الداتا شيت والمصادر التقنية الموثوقة
📥 تحميل ورقة بيانات TP4056 (PDF)
للمهندسين والفنيين، يمكن الرجوع إلى المصادر التالية:
- Alldatasheet.com: ورقة بيانات IC TP4056 كاملة.
- منتدى Arduino: مناقشات حول دمج TP4056 في مشاريع الطاقة.
- مواصفات Micro-USB: معايير المنفذ.
🎯 نصائح الخبراء – من تجربتنا في تركيب دوائر الشحن بمصر
- استخدم دائماً مصدر طاقة 5 فولت بتيار لا يقل عن 1 أمبير. شواحن الهواتف القديمة (500 مللي أمبير) قد لا تكفي.
- لا تقم أبداً بشحن بطاريتين بالتوازي باستخدام دائرة TP4056 واحدة. يجب شحن كل خلية بدائرة مستقلة.
- لحماية البطارية من التفريغ العميق عند استخدام خرج OUT المباشر، يجب تركيب دائرة حماية منخفضة الجهد أو فصل البطارية يدوياً عندما ينخفض جهدها إلى 3.0-3.2 فولت.
- إذا كنت تريد تيار شحن 0.5 أمبير فقط (لإطالة عمر البطاريات الصغيرة)، قم بتغيير المقاومة Rprog إلى 2.4 كيلو أوم.
- في البيئات الحارة (صعيد مصر، السواحل)، أضف مشتتاً حرارياً صغيراً على IC TP4056 لتجنب إطفاء الحماية الحرارية.
🏆 مميزات شراء دايره شحن MICRO USB TP4056 من الجوكر للالكترونيات
- ✅ منتج أصلي 100% – TP4056 أصلي (غير مقلد) ومنفذ Micro-USB عالي الجودة.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الأقصر، أسوان، المنيا، سوهاج، دمياط، بورسعيد، السويس، وغيرها) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب لمساعدتك في التوصيل واستكشاف الأعطال.
- ✅ أسعار تنافسية بالقطاعي والجملة – مثالي للهواة والشركات الناشئة.
- ✅ سياسة استرجاع مرنة لمدة 14 يوماً تضمن رضا العميل.
⭐ مراجعات حقيقية لعملاء الجوكر – TP4056 Micro-USB
❓ أسئلة يبحث عنها الناس (People Also Ask) – دايره شحن MICRO USB TP4056
هل يمكن استخدام هذه الدائرة لشحن بطاريتين 18650 في نفس الوقت؟ – لا، هذه الدائرة مصممة لبطارية واحدة فقط. لشحن بطاريتين بشكل متوازي، يجب استخدام دائرة BMS أو شاحن خاص بتيار أعلى.
كم أمبير يمكن أن يمر من خلال أطراف OUT؟ – لا توجد حماية للتيار؛ الحد الأقصى يعتمد على البطارية والأسلاك. لكن إذا كنت تنوي سحب تيار أكبر من 2 أمبير، استخدم أسلاكاً سميكة (22 AWG).
هل يمكن استخدام هذه الدائرة مع بطاريات LiFePO4 (جهد 3.2 فولت)؟ – لا، لأن جهد الإنهاء 4.2 فولت غير مناسب وقد يتلف البطارية.
ماذا تفعل إذا كان المؤشر الأحمر يومض بسرعة؟ – يعني أن جهد البطارية منخفض جداً أو أن الدائرة في وضع الحماية. تأكد من توصيل البطارية بشكل صحيح ومن أنها ليست تالفة.
ما هو الفرق بين هذه الدائرة وإصدار Type-C؟ – الفرق الوحيد هو نوع المنفذ (Micro-USB vs Type-C). الأداء الكهربائي متطابق.
❓ الأسئلة الشائعة – 20 سؤالاً عن دايره شحن MICRO USB TP4056
1. ما هي دايره شحن MICRO USB TP4056؟
دائرة إلكترونية تعتمد على IC TP4056 لشحن بطاريات الليثيوم أيون 3.7 فولت بتيار 1 أمبير، مع منفذ Micro-USB.
2. ما هو أقصى تيار شحن يمكن ضبطه؟
1 أمبير بشكل افتراضي، يمكن خفضه إلى 0.5 أمبير أو 0.2 أمبير بتغيير المقاومة Rprog.
3. هل هذه الدائرة بها حماية من التفريغ العميق؟
لا، TP4056 العادي لا يحتوي على حماية تفريغ. تحتاج إلى إضافة دائرة منفصلة مثل DW01.
4. هل يمكن استخدامها كمصدر طاقة 5 فولت مباشر؟
لا، خرج الدائرة هو جهد البطارية (3.7-4.2 فولت). للحصول على 5 فولت، تحتاج إلى محول Boost.
5. كم عدد مرات إعادة الشحن التي تتحملها الدائرة؟
الدائرة لا تحتوي على أجزاء ميكانيكية متآكلة، فهي تدوم طويلاً إذا لم تتعرض لتيار زائد أو حرارة مفرطة.
6. ما هي أنواع البطاريات المدعومة؟
جميع بطاريات الليثيوم أيون بجهد 3.7 فولت مثل 18650، 14500، 16340، 10440، LiPo.
7. هل منفذ Micro-USB يدعم الشحن السريع (Quick Charge)؟
لا، يدخل 5 فولت فقط، ولا يتفاوض على جهد أعلى.
8. ما هو الضمان؟
عام كامل ضد عيوب التصنيع.
9. هل يمكن لحام البطارية مباشرة بأطراف B+ و B-؟
نعم، يفضل لحام أسلاك قصيرة لتقليل المقاومة.
10. ما هو سمك PCB؟
حوالي 1.6 مم – قياسي.
11. هل يمكن توصيل أكثر من دائرة TP4056 على التوازي لشحن بطارية بسعة كبيرة؟
لا، لا يجوز توصيل دوائر شحن بالتوازي مباشرة؛ قد يؤدي إلى تيارات غير متوازنة.
12. كيف أعرف أن TP4056 أصلي أم مقلد؟
الأصلي له علامة TopMark واضحة (TP4056E)، والمقلد غالباً ما يكون تياره أقل أو جهد إنهائه غير دقيق.
13. هل يمكن شحن بطارية 18650 سعة 3500 مللي أمبير بالكامل خلال ساعة واحدة؟
لا، تيار 1 أمبير يحتاج حوالي 3.5 ساعات.
14. هل تؤثر حرارة مصر العالية على أداء الدائرة؟
قد ترفع درجة حرارة IC، لذا يوصى بتحسين التهوية أو خفض التيار إلى 0.5 أمبير.
15. كم سعر دايره شحن MICRO USB TP4056 في مصر؟
حوالي 30 جنيهاً مصرياً (شامل الضريبة).
16. هل يوصل الجوكر إلى محافظات الصعيد مثل الأقصر وأسوان؟
نعم، جميع المحافظات خلال 48 ساعة.
17. هل يمكن استخدام الدائرة لشحن بطارية ليثيوم بوليمر (LiPo) مسطحة؟
نعم، تتصل بنفس الطريقة (B+ و B-).
18. كيف يمكن اختبار الدائرة بعد التوصيل؟
قم بتوصيل بطارية فارغة، وشاهد LED يتحول من الأحمر إلى الأخضر بعد بضع ساعات. قس الجهد يجب أن يكون 4.2V.
19. ماذا يعني إذا كان LED الأخضر مضاءً فوراً دون شحن؟
يعني أن البطارية مشحونة بالكامل (جهد > 4.05 فولت) أو أنك لم تصل البطارية بشكل صحيح.
20. كيف أتواصل مع الدعم الفني؟
عبر واتساب على الرقم 01288929498.
