📑 جدول المحتويات – الدايره شحن 12 فولت 20 امبير BMS 3S 20A 12V
دايره شحن 12 فولت 20 امبير BMS 3S 20A 12V – الحماية الذكية المثالية لبطاريات الليثيوم في مصر
هل تبحث عن دايره شحن 12 فولت 20 امبير احترافية لحماية بطاريات الليثيوم 3S الخاصة بمشروعك؟ دايره شحن 12 فولت 20 امبير من الجوكر للالكترونيات هي نظام إدارة البطاريات (BMS) الذي يضمن سلامة وأداء حزمة بطارياتك 12 فولت.
من خبرتنا التي تزيد عن 12 عاماً في إصلاح أجهزة الريسيفر وأنظمة الطاقة في مصر، نؤكد أن دايره شحن 12 فولت 20 امبير هو الخيار الأمثل لحماية ثلاث خلايا ليثيوم متصلة على التوالي (تكوين 3S). هذه اللوحة المصممة بدقة تتحمل تيار تفريغ مستمر يصل إلى 20 أمبير، مما يجعلها مناسبة للمفكات اللاسلكية والدراجات الكهربائية الصغيرة.
دايره شحن 12 فولت 20 امبير مزودة بدائرة موازنة خلايا سلبية، وحماية من الشحن الزائد (تقطع عند 4.25 فولت لكل خلية)، وحماية من التفريغ العميق (تقطع عند 2.5-2.7 فولت)، وحماية من التيار الزائد (25-30 أمبير)، وحماية من ماس كهربائي. بفضل أبعادها الصغيرة (59×20 مم)، يمكن تركيب دايره شحن 12 فولت 20 امبير بسهولة داخل أي علبة بطاريات.
استخدم دايره شحن 12 فولت 20 امبير مع بطاريات 18650 أو LiPo، واستمتع بجهد ثابت 12.6 فولت عند الشحن الكامل. دايره شحن 12 فولت 20 امبير تدعم شحن حتى 10 أمبير، مما يسمح بشحن سريع وآمن. في مصر، نقدم توصيلاً سريعاً لجميع المحافظات خلال 24-48 ساعة. اطلب دايره شحن 12 فولت 20 امبير اليوم واحمِ استثمارك في بطاريات الليثيوم.
⚙️ مواصفات دايره شحن 12 فولت 20 امبير BMS 3S 20A
| الخاصية |
القيمة |
| نوع المنتج |
دايره شحن 12 فولت 20 امبير – BMS 3S 20A 12V |
| جهد التشغيل الاسمي |
11.1 فولت (3S) – 12.6 فولت كامل الشحن |
| تيار التفريغ المستمر |
20 أمبير |
| تيار الشحن الأقصى |
10 أمبير |
| حماية التيار الزائد |
≈25-30 أمبير |
| جهد قطع الشحن الزائد |
4.25 ±0.05 فولت / خلية |
| جهد قطع التفريغ العميق |
2.5-2.7 فولت / خلية |
| موازنة الخلايا |
نعم (سلبية، ≈60-100mA) |
| الأبعاد |
≈59×20×3.4 مم |
| نوع المنفذ |
Common Port (P+ / P- مشترك) |
🔌 توصيل أطراف الدايره شحن 12 فولت 20 امبير
| الطرف |
الجهد |
الوظيفة |
| B- |
0V |
سالب البطارية الأولى |
| B1 |
4.2V |
موجب الأولى / سالب الثانية |
| B2 |
8.4V |
موجب الثانية / سالب الثالثة |
| B+ |
12.6V |
موجب البطارية الثالثة |
| P+ |
12.6V (محمي) |
خرج موجب للحمل والشاحن |
| P- |
0V (محمي) |
خرج سالب للحمل والشاحن |
تأكد من توصيل الأسلاك بالترتيب B- → B1 → B2 → B+. بعد التوصيل، قم بشحن دايره شحن 12 فولت 20 امبير عبر P+ و P- لتنشيط الدائرة.
🔊 تكوينات توصيل الدايره شحن 12 فولت 20 امبير

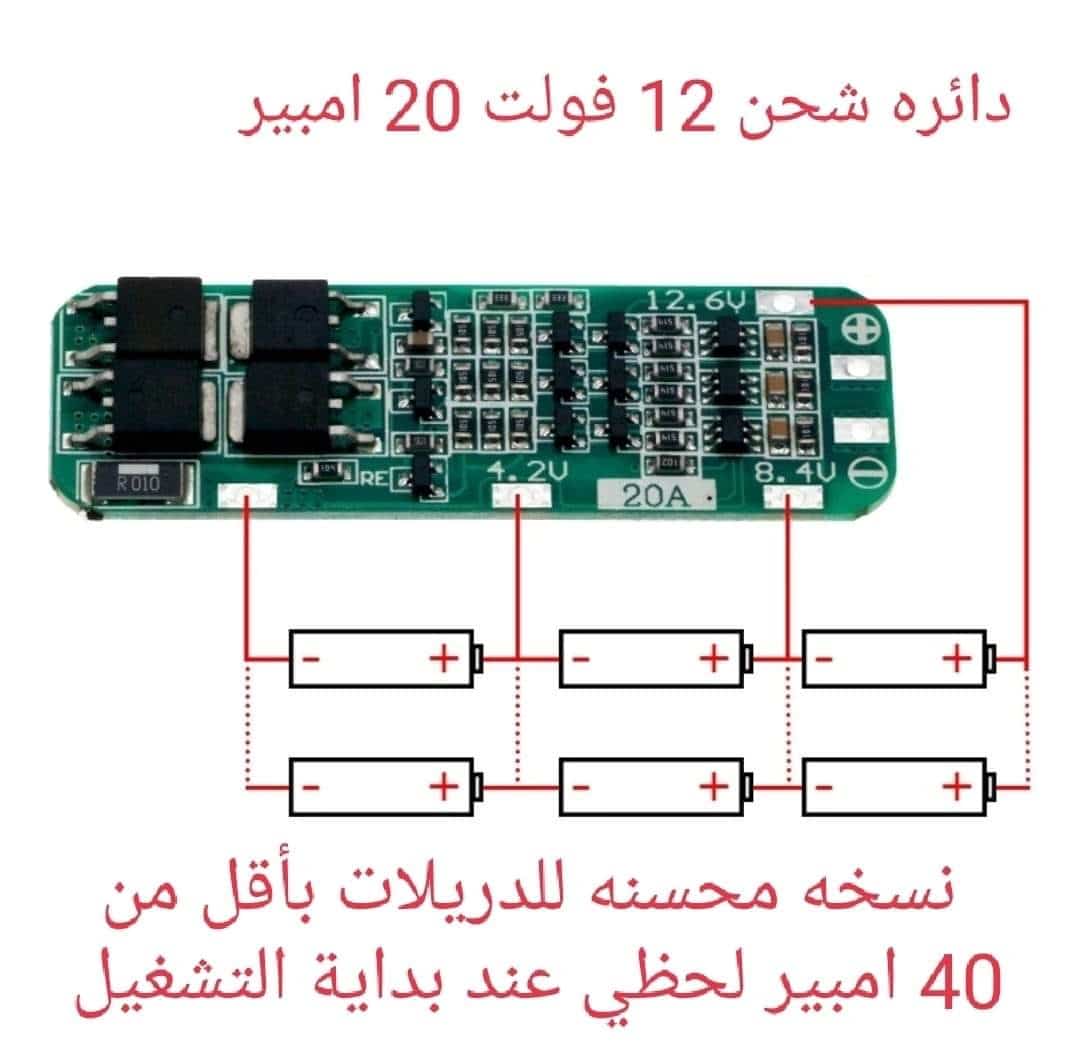

⚡ توصيل 3S (ثلاث خلايا على التوالي)
التكوين الأساسي لـ دايره شحن 12 فولت 20 امبير. ينتج جهد 11.1-12.6 فولت، مناسب للمفكات والدراجات الكهربائية الخفيفة.

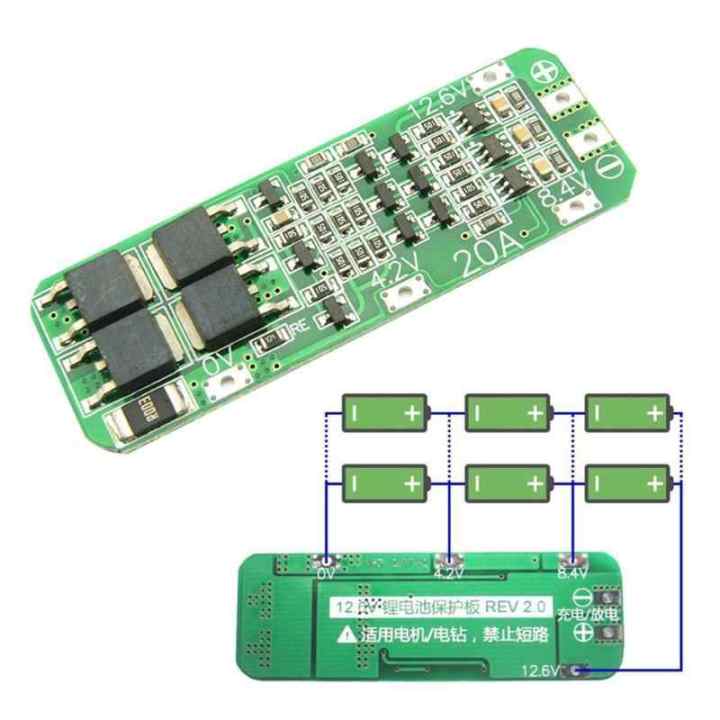

🔋 توصيل 3S2P (سعة مضاعفة)
يمكن استخدام دايره شحن 12 فولت 20 امبير مع 6 خلايا (3S2P) لمضاعفة السعة، مع بقاء الجهد 12 فولت. يجب أن تكون الخلايا متطابقة.
🛡️ أنظمة الحماية في الدايره شحن 12 فولت 20 امبير
- حماية الشحن الزائد: توقف التيار عند 4.25 فولت لكل خلية.
- حماية التفريغ العميق: توقف الخرج عند 2.5-2.7 فولت لكل خلية.
- حماية التيار الزائد: تقطع عند 25-30 أمبير.
- حماية ماس كهربائي: استجابة فورية لحماية الدائرة.
- موازنة الخلايا: تحافظ على جهد متساوٍ بين الخلايا أثناء الشحن.
🚗 أجهزة ومشاريع تستخدم الدايره شحن 12 فولت 20 امبير
- مفكات لاسلكية (Drills) بقدرة متوسطة
- دراجات كهربائية صغيرة (250-350 واط)
- أنظمة إضاءة LED 12 فولت عالية القدرة
- روبوتات وسيارات تحكم عن بعد (RC)
- مضخات مياه 12 فولت
- أنظمة تخزين طاقة شمسية صغيرة
⚠️ أعطال دايره شحن 12 فولت 20 امبير وحلولها
| العطل |
السبب |
الحل |
| لا يوجد جهد على P+/P- |
BMS في وضع السكون |
اشحن عبر P+ و P- لمدة 10 ثوانٍ |
| الخرج ينقطع تحت الحمل |
تيار زائد >25A |
خفف الحمل أو استخدم BMS 40A |
| البطارية لا تشحن |
خلية وصلت 4.25V |
افصل الشاحن، اشحن لاحقاً |
| سخونة عالية في MOSFETs |
تيار مستمر >15A |
استخدم أسلاكاً سميكة، حسّن التهوية |
🔄 مقارنة: الدايره شحن 12 فولت 20 امبير vs 40 أمبير
دايره شحن 12 فولت 20 امبير (هذا المنتج)
تيار 20A، شحن 10A، اقتصادي، للمشاريع المتوسطة
دايره شحن 12 فولت 40 أمبير
تيار 40A، شحن 20A، للأحمال الثقيلة، سعر أعلى
📖 مصطلحات دايره شحن 12 فولت 20 امبير
- BMS: نظام إدارة البطارية – دايره شحن 12 فولت 20 امبير.
- 3S: ثلاث خلايا على التوالي – 11.1 فولت اسمي.
- موازنة خلايا: معادلة جهد الخلايا أثناء الشحن.
- Common Port: منفذ مشترك للشحن والتفريغ.
🎯 نصائح خبير لتركيب الدايره شحن 12 فولت 20 امبير
- استخدم بطاريات متطابقة تماماً في النوع والسعة.
- قم بتوصيل الأسلاك بالترتيب B- → B1 → B2 → B+.
- بعد التوصيل، اشحن دايره شحن 12 فولت 20 امبير لتنشيط الخرج.
- استخدم أسلاكاً بقطر 14 AWG على الأقل لتيار 20A.
- في البيئات الحارة، أضف مشتتاً حرارياً صغيراً على MOSFETs.
🏆 مميزات شراء الدايره شحن 12 فولت 20 امبير من الجوكر
- ✅ منتج أصلي 100% – ضمان عام
- ✅ شحن سريع لجميع محافظات مصر خلال 24-48 ساعة
- ✅ دعم فني عبر واتساب
- ✅ أسعار تنافسية بالجملة والقطاعي
- ✅ استرجاع خلال 14 يوماً
⭐ مراجعات دايره شحن 12 فولت 20 امبير
⭐⭐⭐⭐⭐ “دايره شحن 12 فولت 20 امبير ممتازة، استخدمتها في مفك لاسلكي وأداؤها رائع – أحمد”
⭐⭐⭐⭐⭐ “أفضل BMS 3S في مصر، أنصح بها – محمود”
⭐⭐⭐⭐ “جيدة، لكن تحتاج أسلاكاً سميكة – خالد”
❓ أسئلة عن الدايره شحن 12 فولت 20 امبير
هل يمكن استخدامها مع بطاريات LiFePO4؟ – لا، مخصصة لليثيوم أيون 3.7 فولت.
كم تيار الشحن الموصى به؟ – 2-5 أمبير لإطالة عمر البطاريات.
كيف أعرف أن BMS يعمل؟ – قس الجهد على P+ و P-، يجب أن يكون 11-12.6 فولت.
❓ 20 سؤالاً عن الدايره شحن 12 فولت 20 امبير
1. ما هي دايره شحن 12 فولت 20 امبير؟
لوحة BMS لثلاث خلايا ليثيوم، تيار 20 أمبير، جهد 12 فولت.
2. هل تحتوي على موازنة خلايا؟
نعم، موازنة سلبية أثناء الشحن.
3. كم تيار الشحن الأقصى؟
10 أمبير.
4. ما جهد الشحن المطلوب؟
12.6 فولت (شاحن 3S).
5. كيف أنشط BMS بعد التوصيل؟
اشحن عبر P+ و P- لبضع ثوانٍ.
6. هل يمكن تركيبها مع بطاريات مختلفة السعة؟
لا، يفضل استخدام خلايا متطابقة.
7. ما هو الضمان؟
عام كامل.
8. هل يدعم شحن سريع؟
يدعم حتى 10A، لكن الشحن البطيء أفضل.
9. كم سعرها في مصر؟
حوالي 125 جنيهاً.
10. هل يوصل الجوكر للأقصر وأسوان؟
نعم، 48 ساعة.
11. هل يمكن استخدامها لبطارية 2S؟
لا، هذه مخصصة لـ 3S.
12. كيف أختبر موازنة الخلايا؟
بعد شحن كامل، قس جهد كل خلية.
13. ما هي مقاومة التوصيل؟
≤14 ملي أوم.
14. هل تستهلك تياراً في وضع الخمول؟
12-24 ميكروأمبير (ضئيل).
15. هل يمكن توصيل BMS على التوالي؟
لا، يفضل استخدام BMS مخصص لجهد أعلى.
16. كيف أتلف BMS؟
عكس القطبية، ماس طويل، تيار >40A.
17. ما الفرق بين Common Port و Separate Port؟
Common Port يستخدم نفس الأطراف للشحن والتفريغ.
18. هل تحتوي على حماية من الحرارة؟
الـ MOSFETs لها حماية داخلية، لكن لا يوجد مستشعر حراري منفصل.
19. كم عدد MOSFETs؟
أربعة MOSFETs على التوازي.
20. كيف أتواصل مع الدعم الفني؟
واتساب 01288929498.
