دايره شحن و رفع جهد Adjustable Step Up 18650 Li-ion Battery Charger
60,00 EGP
الوصف
📑 جدول المحتويات – دايره شحن و رفع جهد Adjustable Step Up
- ✨ مقدمة عن الوحدة المتكاملة J5019
- ⚙️ المواصفات الفنية الكاملة
- 🔌 دليل الأطراف (Pinout) والتوصيل
- 🔊 تكوينات التوصيل (شحن / رفع جهد)
- 🛡️ أنظمة الحماية والتشخيص
- 🚗 الأجهزة والمشاريع التي تستخدم الوحدة
- ⚠️ الأعطال الشائعة وحلولها
- 🔄 البدائل والمقارنات (J5019 vs TP4056 + Boost منفصل)
- 📖 قاموس المصطلحات التقنية
- 📄 الداتا شيت والمصادر التقنية
- 🎯 نصائح الخبراء – الاستخدام الأمثل
- 🏆 مميزات الطلب من الجوكر
- ⭐ المراجعات والتقييمات
- 📦 منتجات ذات صلة
- ❓ أسئلة يبحث عنها الناس (People Also Ask)
- ❓ الأسئلة الشائعة – 20 سؤالاً
- 🚚 سياسة الشحن – توصيل لجميع المحافظات
- 🔄 سياسة الاسترجاع + سياسة الخصوصية
دايره شحن و رفع جهد Adjustable Step Up 18650 – الوحدة المتكاملة الرائعة J5019 لكل مشاريع الطاقة في مصر
هل تبحث عن حل واحد يشحن بطارية الليثيوم 18650 ويوفر لك جهداً مرتفعاً قابلاً للتعديل (5V/9V/12V/24V) في نفس الوقت؟ دايره شحن و رفع جهد Adjustable Step Up 18650 (موديل J5019) هو الجيل الجديد من دوائر الطاقة المدمجة.
من خبرتنا التي تزيد عن 12 عاماً في إصلاح أجهزة الريسيفر وبناء أنظمة الطاقة المتجددة في مصر، نعلم أن الكثير من المشاريع تحتاج إلى مصدر طاقة محمول بجهد مختلف (5V للأردوينو، 9V لبعض الأجهزة، 12V للكشافات). هذه الوحدة تجمع بين دائرة شحن TP4056 الموثوقة ومحول رفع الجهد (Boost Converter) بنفس اللوحة، مما يقلل حجم المشروع ويبسط التوصيلات.
دايره شحن و رفع جهد Adjustable Step Up 18650 تعمل كالتالي: يمكنك شحن بطارية ليثيوم 18650 (أو أي بطارية 3.7 فولت) عبر منفذ Micro-USB بتيار 1 أمبير، مع حماية كاملة من الشحن الزائد وانعكاس القطبية. وفي نفس الوقت، تقوم دائرة الرفع (المبنية على IC SX1308 أو MT3608) برفع جهد البطارية إلى قيمة تتراوح من 5 فولت إلى 28 فولت، قابلة للتعديل بواسطة مقاومة متغيرة صغيرة على اللوحة. هذا يعني أنك تستطيع تشغيل أجهزة USB (5V)، أجهزة 9V، أجهزة 12V، وحتى شواحن اللابتوب بجهد 19V (بحدود تيار محددة).
الوحدة مزودة بمنفذ Micro-USB للشحن، ومؤشر LED ثنائي اللون (أحمر/أخضر) يوضح حالة الشحن، ومؤشر آخر لوضع التشغيل. كما تحتوي على حماية ضد انعكاس القطبية (لن تتلف إذا وصلت البطارية بالعكس)، وحماية من ماس كهربائي، وتيار زائد. تصميمها المدمج (حوالي 35×25 مم) يجعلها مثالية للمشاريع المحمولة، الباور بانكات متعددة الجهد، تشغيل Arduino في الميدان، وأجهزة القياس المتنقلة.
في مصر، نقدم توصيلاً سريعاً لجميع المحافظات خلال 24-48 ساعة. اطلب دايره شحن و رفع جهد Adjustable Step Up 18650 اليوم واجعل بطاريتك 18650 مصدر طاقة متعدد الاستخدامات.
⚙️ المواصفات الفنية – وحدة J5019 (دايره شحن و رفع جهد)
| الخاصية الأساسية | القيمة |
|---|---|
| اسم المنتج (دايره شحن و رفع جهد) – Model | J5019 (TP4056 + MT3608 / SX1308) – Adjustable Boost Charger |
| جهد الدخل (الشحن عبر USB) | 5 فولت تيار مستمر (Micro-USB) |
| تيار الشحن الأقصى | 1 أمبير (1000 مللي أمبير) |
| جهد الشحن النهائي (البطارية) | 4.2 فولت ±1% |
| نوع البطارية المدعوم | 18650، 14500، 16340، LiPo 3.7 فولت (خلية واحدة) |
| نطاق جهد الخرج (Boost) | قابل للتعديل من 5 فولت إلى 28 فولت (مستمر) |
| تيار الخرج الأقصى (تعتمد على الجهد) | ~1A عند 5V، ~0.5A عند 9V، ~0.3A عند 12V، ~0.15A عند 24V |
| تردد التبديل (Boost) | 1.2 ميجاهرتز (نموذجي) |
| الكفاءة القصوى | ≈ 85-90% (عند 5V/0.5A) |
| منفذ الشحن | Micro-USB أنثى |
| مواصفات إضافية | القيمة |
|---|---|
| الأبعاد (طول × عرض) | 36 × 26 مم تقريباً |
| الوزن | 4 جرام |
| أطراف التوصيل | B+ (بطارية موجب)، B- (بطارية سالب)، OUT+ (خرج موجب), OUT- (خرج سالب) |
| الحماية المدمجة | شحن زائد، انعكاس قطبية (TP4056)، حماية من ماس كهربائي (Boost) |
| مؤشرات LED | LED1 (أحمر/أخضر) لحالة الشحن، LED2 (أخضر) لحالة تشغيل Boost |
| نطاق حرارة التشغيل | -10°C إلى +70°C |
| توافق مع BMS خارجي | يمكن إضافة BMS لحماية تفريغ البطارية (غير مدمج) |

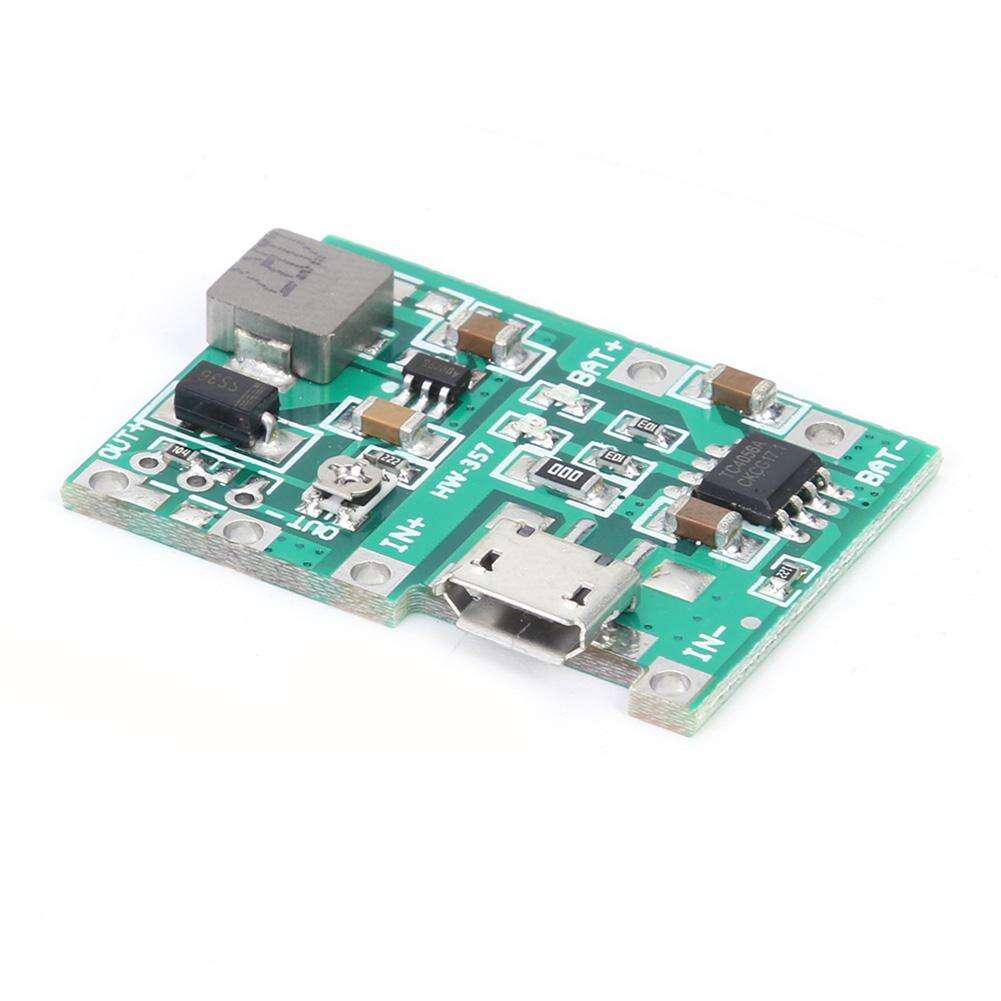

🔌 دليل الأطراف (Pinout) لدايره شحن و رفع جهد J5019
| الطرف / الوصلة | الوظيفة | ملاحظات التوصيل |
|---|---|---|
| B+ (بطارية موجب) | يتصل بالطرف الموجب لخلية 18650 أو بطارية ليثيوم 3.7 فولت. | استخدم سلكاً قصيراً (22-24 AWG). لا تعكس القطبية. |
| B- (بطارية سالب) | يتصل بالطرف السالب للبطارية. | الحماية تمنع التلف إذا عكست، لكن تجنب ذلك. |
| OUT+ (خرج موجب – جهد مرتفع) | الطرف الموجب لجهد الرفع (بعد محول الـ Boost). | قم بتوصيل الحمل الموجب هنا. |
| OUT- (خرج سالب – جهد مرتفع) | الطرف السالب لجهد الرفع. | قم بتوصيل الحمل السالب هنا. |
| منفذ Micro-USB | دخل شحن 5 فولت لشحن البطارية عبر دائرة TP4056. | يمكن استخدام أي شاحن هاتف 5V/1A. |
| مقاومة متغيرة (pot) | لضبط جهد الخرج (OUT+ / OUT-). | أدر بعكس عقارب الساعة لزيادة الجهد، أو العكس. |
ملاحظة: خرج الـ Boost (OUT) لا ينفصل أثناء الشحن؛ أي أن الجهاز المتصل سيبقى يعمل أثناء شحن البطارية، وهو أمر مفيد لتطبيقات UPS الصغيرة.
🔊 تكوينات التوصيل – استخدامات عملية لوحدة J5019
⚡ باور بانك متعدد الفولتية (5V/9V/12V)
قم بتوصيل بطارية 18650 بأطراف B+ / B-. اضبط الجهد المطلوب (مثلاً 5V لهاتف، أو 12V لكشاف). قم بتوصيل الجهاز المراد تغذيته بأطراف OUT. عند نفاد البطارية، اشحنها عبر منفذ Micro-USB دون فصل الجهاز (وضع الشحن والتشغيل المتزامن).
🔋 مصدر طاقة محمول لأردوينو و ESP8266
يمكنك استخدام هذه الدائرة لتشغيل مشاريع Arduino في الميدان. اضبط الخرج على 5 فولت، ثم صلّه بمدخل 5V لأردوينو. مع بطارية 18650، يمكن لمشروعك العمل لساعات، وإعادة الشحن بسهولة. هذا مثالي لمحطات الأرصاد الجوية المتنقلة.
تطبيق UPS بسيط (مصدر طاقة احتياطي)
إذا تركت الدائرة موصولة بشاحن USB بشكل دائم، فستعمل كمصدر طاقة احتياطي: عند انقطاع التيار الكهربائي، ستنتقل البطارية لتغذية الحمل أوتوماتيكياً عبر محول الرفع (بدون انقطاع). هذا مفيد لأجهزة التوجيه الصغيرة أو كاميرات المراقبة.
🛡️ أنظمة الحماية والتشخيص في J5019
- حماية الشحن الزائد (TP4056): يوقف الشحن عند 4.2 فولت، ويعيده فقط إذا انخفض الجهد إلى 4.05 فولت.
- حماية انعكاس القطبية (البطارية): وضع البطارية بالعكس لا يتلف الدائرة (لن يضيء مؤشر الشحن).
- حماية من ماس كهربائي (Boost): في حالة حدوث تماس على خرج الـ Boost، تقوم الدائرة بتقليل التيار أو إيقاف الخرج مؤقتاً.
- حماية حرارية: IC الشحن TP4056 يقلل التيار تلقائياً عند ارتفاع الحرارة فوق 120°C.
- مؤشرات التشخيص:
- LED أحمر ثابت: جاري شحن البطارية.
- LED أخضر ثابت: البطارية مشحونة بالكامل أو لا توجد بطارية.
- LED أخضر (الثاني) ثابت: محول الـ Boost يعمل (يوجد جهد خرج).
🚗 الأجهزة والمشاريع التي تستخدم هذه الوحدة
| نوع المشروع/الجهاز | الوصف | ملاحظة التوافق |
|---|---|---|
| باور بانك متعدد الجهد | شحن الهواتف (5V)، تشغيل كشافات 12V، تشغيل أجهزة 9V. | يحتاج بطارية 18650 واحدة، تيار خرج محدود. |
| مشاريع Arduino / ESP32 المتنقلة | محطات أرصاد جوية، أنظمة تحكم لاسلكية. | يُفضل إضافة دائرة حماية تفريغ (BMS) للحفاظ على البطارية. |
| أجهزة قياس محمولة (مولتيميتر، منظم حرارة) | تزويدها بطاقة 9V أو 12V من بطارية 18650. | ضبط الجهد الدقيق قبل التوصيل. |
| مكبرات صوت محمولة (Bluetooth speakers) صغيرة | تشغيل مكبرات 5V أو 12V. | مراقبة التيار، بعض مكبرات 12V قد تستهلك أكثر من 0.5 أمبير. |
⚠️ الأعطال الشائعة وحلولها – وحدة J5019 (خبرة ميدانية في مصر)
| العطل | السبب المحتمل | طريقة التشخيص | الحل الاحترافي |
|---|---|---|---|
| LED الشحن لا يضيء عند توصيل USB | كابل تالف، مصدر طاقة ضعيف، أو منفذ Micro-USB معطوب. | جرب كابل آخر وشاحن 5V/1A. قس الجهد على دخل Micro-USB. | استبدل الكابل أو الشاحن. إذا كان المنفذ تالفاً، قد تحتاج لإعادة لحامه. |
| لا يوجد جهد على خرج OUT (Boost) | البطارية فارغة جداً (<2.5V)، أو المقاومة المتغيرة في وضع الصفر، أو تلف محول الرفع. | قس جهد البطارية (B+ / B-). أدر المقاومة المتغيرة واقرأ الجهد. | اشحن البطارية أولاً عبر USB. أدر المقاومة في اتجاه زيادة الجهد. |
| تيار الخرج ضعيف جداً (ينخفض الجهد تحت الحمل) | البطارية قديمة أو سعتها منخفضة، أو تيار الطلب عالٍ جداً. | قياس جهد البطارية تحت الحمل. قياس تيار الحمل. | استخدم بطارية 18650 جديدة (سعة 2000 مللي أمبير على الأقل). قلل التيار المطلوب. |
| الدائرة تسخن جداً أثناء الشحن والتشغيل المتزامن | تيار مرتفع من Boost + حرارة الشحن. | تحسس IC TP4056 و IC الرفع. | لا تشحن وتشغل حملاً ثقيلاً في نفس الوقت. أضف مشتتات حرارية صغيرة. |
🔄 البدائل والمقارنات – J5019 vs (TP4056 + Boost منفصل)
وحدة مدمجة (TP4056 + Boost)، حجم صغير، توصيلات أقل، سعر اقتصادي، مناسبة للمشاريع المحمولة.
أكبر حجماً، يحتاج أسلاك توصيل أكثر، لكن يمكن اختيار تيارات رفع أعلى (مثل 2A أو 3A).
تدعم 5V فقط، غير قابلة للتعديل، لكن تيارها أعلى (2.4A).
اختر وحدة J5019 إذا كنت بحاجة إلى مرونة الجهد (5V-28V) وحجم صغير وسعر منخفض. إنها مثالية للتجارب والمشاريع المتوسطة التي لا تتطلب تيارات عالية.
📖 قاموس المصطلحات التقنية – الوحدة المتكاملة J5019
- دايره شحن و رفع جهد: دائرة تجمع بين شاحن بطارية ليثيوم ومحول رفع الجهد.
- J5019: الاسم التجاري لهذه الوحدة (TP4056 + MT3608).
- Boost Converter (محول رفع): دائرة تزيد الجهد المنخفض (3.7V من البطارية) إلى جهد أعلى (5V-28V).
- TP4056: IC شحن خطي لبطاريات الليثيوم بتيار يصل إلى 1 أمبير.
- MT3608 / SX1308: IC محول رفع شائع بتردد 1.2 ميجاهرتز.
- مقاومة متغيرة (Potentiometer): لضبط جهد الخرج يدوياً.
- حماية انعكاس القطبية: تمنع تلف الدائرة إذا تم وضع البطارية بالعكس.
- كفاءة التحويل (Efficiency): نسبة الطاقة الخارجة إلى الداخلة، تصل إلى 90% في أفضل الظروف.
📄 الداتا شيت والمصادر التقنية الموثوقة
📥 تحميل دليل المستخدم J5019 (PDF)
للمهندسين والفنيين، يمكن الرجوع إلى المصادر التالية:
- Alldatasheet.com: أوراق بيانات TP4056 و MT3608.
- منتدى Arduino: مناقشات حول دمج J5019 في المشاريع.
- مبادئ محولات Boost (TI): نظرة متقدمة.
🎯 نصائح الخبراء – من تجربتنا مع وحدات J5019 في مصر
- احرص على ضبط الجهد باستخدام مقياس متعدد (multimeter) قبل توصيل الحمل، لأن المقاومة المتغيرة حساسة جداً وقد يتغير الجهد بسهولة.
- لا تستخدم هذه الوحدة لتشغيل أحمال تيار عالية (>500 مللي أمبير عند 12 فولت) لأنها قد ترتفع حرارتها وتدخل في حماية حرارية. للأحمال الثقيلة، استخدم محول Boost منفصل بقدرة أعلى.
- لحماية بطارية 18650 من التفريغ العميق (وهي نقطة ضعف هذه الوحدة لأنها لا تحتوي على حماية تفريغ)، يمكنك إضافة دائرة BMS صغيرة (مثل DW01) بين البطارية والوحدة، أو مراقبة الجهد يدوياً.
- عند استخدام الوحدة لتشغيل أجهزة حساسة (مثل Arduino Nano)، أضف مكثف electrolytic 100µF على خرج الـ Boost لتنعيم التموجات (ripple) وتحسين الاستقرار.
- في البيئات الحارة (مثل صعيد مصر في الصيف)، يفضل تركيب مشتت حراري صغير على IC كل من TP4056 و MT3608 لتجنب إيقاف الحماية الحرارية وضمان تشغيل مستقر.
- لا تخلط بطاريات ذات جهد مختلف أو تيار شحن مختلف في نفس الوحدة؛ فهي مصممة لبطارية واحدة فقط (خلية واحدة).
🏆 مميزات شراء دايره شحن و رفع جهد J5019 من الجوكر للالكترونيات
- ✅ منتج أصلي 100% (J5019) بمواصفات دقيقة، مع ضمان عام لمدة عام كامل.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الأقصر، أسوان، المنيا، سوهاج، دمياط، بورسعيد، السويس، وغيرها) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب لمساعدتك في التوصيل وضبط الجهد واستكشاف الأخطاء.
- ✅ أسعار تنافسية بالقطاعي والجملة – مثالي للهواة والمشاريع الصغيرة.
- ✅ سياسة استرجاع مرنة لمدة 14 يوماً تضمن رضا العميل.
⭐ مراجعات حقيقية لعملاء الجوكر – وحدة J5019
❓ أسئلة يبحث عنها الناس (People Also Ask) – J5019
هل يمكن استخدام هذه الوحدة لشحن بطاريتين 18650 على التوازي؟ – لا، غير مصممة لشحن أكثر من خلية واحدة. لشحن خليتين، استخدم BMS مخصص.
ما هو أقصى جهد يمكن ضبطه بأمان؟ – يصل إلى 28 فولت، لكن تيار الخرج يقل جداً (أقل من 100 مللي أمبير). مناسب لدوائر التحكم فقط، وليس للأحمال القوية.
هل يمكن شحن البطارية وتشغيل الحمل في نفس الوقت؟ – نعم، لأن دائرة الشحن ودائرة الرفع منفصلتين. هذا مفيد لتطبيقات UPS.
كيف أعرف أن البطارية ممتلئة أثناء الشحن؟ – يتحول مؤشر LED الأحمر إلى الأخضر الثابت.
هل يمكن استخدامها مع بطاريات LiFePO4 (جهد 3.2 فولت)؟ – لا، لأن جهد الإنهاء 4.2 فولت غير مناسب لـ LiFePO4 (يحتاج 3.6 فولت).
❓ الأسئلة الشائعة – 20 سؤالاً عن دايره شحن و رفع جهد Adjustable Step Up
1. ما هي الوحدة J5019؟
دائرة متكاملة تحتوي على شاحن TP4056 ومحول رفع جهد قابل للتعديل (5V-28V) لبطاريات 18650.
2. ما هو أقصى تيار شحن؟
1 أمبير (مضبوط مسبقاً).
3. هل يمكن تغيير تيار الشحن؟
نعم، بتغيير المقاومة Rprog (قيمتها 1.2KΩ لـ1A).
4. ما هو الحد الأدنى لجهد البطارية ليعمل Boost؟
حوالي 2.8 فولت، لكن يفضل عدم تفريغ البطارية أقل من 3 فولت للحفاظ عليها.
5. هل تحتوي على حماية من التفريغ العميق؟
لا، يجب إضافة دائرة BMS خارجية أو مراقبة الجهد يدوياً.
6. هل يمكن استخدامها مع بطاريات 14500 (AA size)؟
نعم، طالما أنها ليثيوم أيون 3.7 فولت، وبنفس طريقة التوصيل.
7. ما هو الضمان؟
عام كامل ضد عيوب التصنيع.
8. كيف يمكن ضبط جهد الخرج بدقة؟
استخدم مفكاً صغيراً وأدر المقاومة المتغيرة ببطء مع قياس الجهد بواسطة الملتيميتر.
9. هل يمكن استخدام الوحدة كمصدر طاقة ثابت 5 فولت فقط؟
نعم، اضبط الجهد على 5V واستخدمه كباور بانك عادي.
10. كم تبلغ كفاءة الـ Boost عند 5V/0.5A؟
حوالي 85-90%.
11. هل يمكن شحن الوحدة عبر منفذ Type-C؟
لا، هذا الإصدار يستخدم Micro-USB. يوجد إصدار Type-C منفصل.
12. ما هي أبعاد اللوحة؟
36 × 26 مم.
13. هل يمكن توصيل مفتاح تشغيل/إيقاف بين البطارية والوحدة؟
نعم، لتوفير الطاقة عند عدم الاستخدام.
14. كم سعر الوحدة في مصر؟
حوالي 85 جنيهاً مصرياً (شامل الضريبة).
15. هل يوصل الجوكر إلى محافظات الصعيد مثل الأقصر وأسوان؟
نعم، جميع المحافظات خلال 48 ساعة.
16. هل يمكن شحن بطارية LiPo (بوليمر) بهذه الوحدة؟
نعم، تتصل بنفس الطريقة B+ / B-.
17. كيف أعرف أن البطارية تالفة؟
إذا كان LED الشحن يومض بسرعة أو لا تصل البطارية إلى 4.2 فولت بعد وقت طويل.
18. هل يمكن استخدام الوحدة لتشغيل محرك DC 12V؟
يمكن، إذا كان تيار المحرك أقل من 300 مللي أمبير وإلا قد تسخن الوحدة.
19. ما هو الفرق بين J5019 و J5019V (أو النسخ المقلدة)؟
النسخ الأصلية تستخدم IC TP4056 أصلي و MT3608، والمقلدة قد تكون تيارها أقل أو جهدها غير دقيق.
20. كيف أتواصل مع الدعم الفني؟
عبر واتساب على الرقم 01288929498.
