CA-888 – دائرة ميديول باور احترافية لإصلاح دوائر التغذية في الشاشات والرسيفرات

في الكثير من أعطال الباور القاطعة داخل الشاشات الصغيرة والمتوسطة أو أجهزة الاستقبال الفضائي، يجد الفني أن أيسي التقطيع الأصلي (PWM IC) قد احترق وانفجر رقمه أو لم يعد متوفراً في السوق. هنا تصبح دائرة ميديول باور CA-888 الحل العملي الأسرع والأكثر موثوقية لاستبدال مرحلة التقطيع الابتدائية بالكامل عبر 5 أسلاك ملونة فقط، لتعيد للبوردة جهودها الثانوية المستقرة دون الحاجة لتغيير بوردة الباور كاملة.

صُممت دائرة ميديول باور CA-888 من الجوكر للإلكترونيات خصيصاً لفنيي صيانة شاشات الـ LCD/LED (عادةً من 15 إلى 32 بوصة)، والرسيفرات، وشاشات الكمبيوتر، ومزودات الطاقة التبديلية (SMPS) التي تعتمد على الفوتوكوبلر في دائرة التغذية المرتدة.

CA-888 دائرة ميديول باور خاصة بالشاشات والرسيفر من الجوكر للإلكترونيات

⚙️ المواصفات الهندسية لميديول CA-888

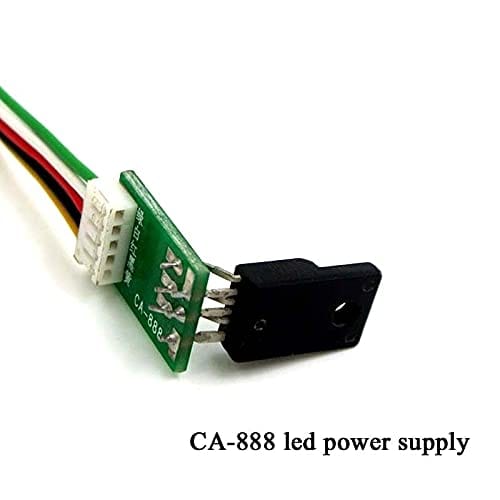

يعتمد ميديول CA-888 على دمج ترانزستور التقطيع الرئيسي (Power MOSFET) في حزمة معزولة (TO-220F) مع لوحة تحكم خضراء صغيرة مزودة بكونكتور 5 أطراف، مما يتيح تركيبه مباشرة على المبرد الأصلي للبوردة:

نوع الموديول وحدة تقطيع بديلة خماسية الأسلاك (5-Wire Universal SMPS Repair Module)
نطاق الشاشات والأجهزة المناسبة شاشات LCD / LED من 15 إلى 32 بوصة، شاشات الكمبيوتر، ودوائر باور الرسيفرات (حتى حدود 40–60 وات تقريباً)
جهد التغذية التشغيلي (VCC) 12V – 18V DC (يُستمد من ملف التغذية المساعد Auxiliary Winding بعد التوحيد)
جهد الدخل الابتدائي الرئيسي يعمل مباشرة على خط المكثف الكبير ~300V DC (بعد قنطرة التوحيد)
دائرة التثبيت والتحكم في الجهد تتصل بالفوتوكوبلر الأصلي على البوردة (Pin 4 Optocoupler Feedback) للحفاظ على دقة الفولتات الثانوية
وظائف الحماية المدمجة حماية من زيادة الجهد (OVP)، زيادة التيار (OCP)، وقصر الدائرة الثانوية (Short Circuit Protection)

🎨 جدول ألوان الأسلاك الخمسة (الأخضر، الأبيض، الأحمر، الأسود، الأصفر) ونقاط اللحام

كما يظهر مطبوعاً على البوردة الخضراء في الصورة (绿 白 红 黑 黄)، تأتي الأسلاك الخمسة بالترتيب التالي، وكل سلك له نقطة توصيل محددة في الجانب الساخن (Primary / Hot Side):

لون السلك الوظيفة (Signal) نقطة التوصيل الدقيقة على البوردة
🟡 الأصفر (Yellow) DRAIN (التقطيع) يلحم في طرف الـ Drain (الطرف الأوسط مكان الموسفت الأصلي المنزوع، المتصل بالملف الابتدائي للشوبر).
⚫ الأسود (Black) GND (الأرضي الساخن) يلحم في القطب السالب (-) لمكثف التنعيم الكبير (300V/400V) في الدائرة الابتدائية.
🔴 الأحمر (Red) VCC (تغذية الموديول) يلحم في موجب مكثف التغذية المساعد (12V–18V) القادم من دايود الملف المساعد بالشوبر (بعد عزل الأيسي القديم).
⚪ الأبيض (White) FB (الفيدباك) يلحم في الطرف رقم 4 من الفوتوكوبلر (مع ربط الطرف 3 بالأرضي الساخن وفصل أي مسار تالف قديم متصل بالطرف 4).
🟢 الأخضر (Green) START (جهد البدء) يلحم في القطب الموجب (+) لمكثف التنعيم الكبير (~300V DC) لتوفير نبضة البدء الأولية.

🔧 متى تستخدم دائرة ميديول باور CA-888؟

📺 دوائر باور الشاشات حتى 32 بوصة

عند تلف مذبذب الباور أو موسفت التقطيع في شاشات الـ LCD/LED الصغيرة وشاشات المونيتور بشرط سلامة الشوبر والفوتوكوبلر وTL431 بالجانب البارد.

📡 بوردات باور الرسيفرات والأجهزة الصوتية

تصلح لتعويض أيسيهات الباور المدمجة التالفة في رسيفرات HD والصب ووحدات التغذية المماثلة ذات الخرج المتعدد عبر الاستفادة من دائرة الفيدباك الأصلية.

⚡ احتراق رقم أيسي التقطيع الأصلي

عندما يتفحم غلاف الأيسي الأصلي ولا يمكن قراءة رقمه أو لا يتوفر في السوق المحلي، تغنيك CA-888 عن البحث الطويل أو تعديل دائرة خارجية معقدة.

📊 مقارنة CA-888 مع ميديولات ودوائر الباور الأخرى بالمتجر

الموديل طريقة العمل والقدرة متى تختاره؟
CA-888 (المنتج الحالي) 5 أسلاك بالجانب الساخن، يعتمد على الفوتوكوبلر الأصلي للبوردة، مخصص للشاشات حتى 32″ والرسيفرات. إذا كانت دائرة الفوتوكوبلر وTL431 سليمة وتحتاج بديلاً سريعاً للرسيفرات والشاشات الصغيرة.
CA-901 ميديول باور للشاشات الكبيرة يحتوي فوتوكوبلر وTL431 مدمجين (عبر سلكين للجانب البارد 12V/24V) ويتحمل الشاشات حتى 46″. للشاشات الكبيرة (32–46″) أو عند تلف دائرة الفيدباك الأصلية بالكامل.
دائرة باور تليفزيون 100 وات معزول بوردة باور كاملة مستقلة (معزولة بمحول خاص) بدل الاعتماد على شوبر البوردة القديمة. إذا كان الشوبر الأصلي تالفاً أو تحترق مرحلة الباور باستمرار.
دائرة باور تليفزيون 180 وات معزول بوردة تغذية خارجية كاملة بقدرة عالية للشاشات الكبيرة. للتلفزيونات والشاشات الكبيرة ذات الاستهلاك المرتفع.

🛠️ خطوات الأمان والتركيب الصحيح قبل التشغيل

  1. تفريغ المكثف الكبير: افصل الكهرباء تماماً وفرّغ شحنة مكثف الـ 300V عبر مقاومة أو لمبة قبل لمس أي نقطة لحام.
  2. فك القطع التالفة بالكامل: انزع الموسفت المحترق وأيسي التقطيع القديم ومقاومة الـ Source المحروقة من البوردة حتى لا تسبب قصراً مع الموديول الجديد.
  3. فحص الشورت بالجانب البارد: تأكد بالأفوميتر من سلامة دايودات الخرج (Schottky Diodes) والفوتوكوبلر ومنظم TL431 قبل توصيل الأسلاك الخمسة.
  4. تثبيت المبرد: اربط ترانزستور الموديول على المبرد المعدني الخاص بالبوردة باستخدام عازل سيليكون ومعجون تبريد لضمان تبديد الحرارة.
  5. التشغيل الأولي على لمبة السريا: اختبر البوردة أولاً على لمبة اختبار متوالية (Series Bulb) مع فصل البوردة عن المين بورد وقِس فولتات الخرج (12V / 5V) للتأكد من ثباتها قبل التوصيل النهائي.
  6. مراجعة مكثف التغذية المساعدة (VCC Cap): من أكثر الأخطاء شيوعاً في ورش الصيانة الاكتفاء بتركيب ميديول CA-888 مع ترك مكثف التغذية الصغير (عادةً 10uF/50V أو 47uF/50V) جافاً أو ضعيف السعة؛ احرص على تغييره بمكثف جديد لضمان ثبات جهد السلك الأحمر بين 12V و18V وعدم تقطيع الباور عند ارتفاع سحب التيار.
  7. فحص دائرة إخماد النبضات (RCD Snubber): قبل توصيل السلك الأصفر بطرف الـ Drain، افحص الدايود السريع والمقاومة والمكثف السيراميكي عالي الجهد المتصلين على التوازي مع الملف الابتدائي للشوبر؛ لأن تلف أي عنصر في هذه الشبكة يؤدي إلى ارتداد جهد عكسي عالٍ يحرق ترانزستور الموديول الجديد فور التحميل.

🔬 جدول تشخيص الأعطال والقياسات بالأفوميتر بعد تركيب CA-888

يعتمد نجاح تعديل دوائر الباور باستخدام دائرة ميديول باور CA-888 على قراءة الفولتات بدقة على الأسلاك الخمسة أثناء الفحص الأولي على لمبة السريا (100W). يوضح الجدول الهندسي التالي القراءات القياسية السليمة مقارنة بحالات الخلل الشائعة وكيفية معالجتها داخل الورشة:

مظهر العطل بعد التركيب قراءة الأفوميتر الملاحظة السبب الجذري وطريقة الإصلاح
لا يوجد أي جهد في الخرج الثانوي (0V) وجود 300V على السلك الأخضر والأصفر، ولكن جهد السلك الأحمر 0V أو أقل من 6V. افحص مقاومة الفيوز أو دايود الملف المساعد المغذي للسلك الأحمر، وتأكد من نزع أيسي التقطيع القديم بالكامل لأنه قد يسحب خط الـ VCC إلى الأرضي.
نبض في الخرج وصوت تكتكة في الشوبر جهد السلك الأحمر يرتفع ويهبط بين 8V و14V باستمرار مع تذبذب خرج 12V. يوجد قصر جزئي (Short) في أحد دايودات شوتكي بالجانب البارد، أو جفاف مكثف الـ VCC الصغير، أو انعكاس أطراف الفوتوكوبلر (رجل 3 و4).
إضاءة لمبة السريا بكامل قوتها فوراً سحب تيار عالٍ في الجانب الابتدائي فور التوصيل بالكهرباء. تأكد من عدم تبديل السلك الأصفر (Drain) مع السلك الأخضر (+300V)، وافحص قنطرة التوحيد (Bridge) والموسفت القديم للتأكد من عدم وجود شورت صريح.
الفولت الخارج أعلى من الطبيعي (مثلاً 18V بدل 12V) جهد السلك الأبيض (FB) مرتفع ولا يستجيب للتنظيم. تلف الفوتوكوبلر الأصلي (PC817) أو منظم الجهد المرجعي TL431 أو مقاومات مقسم الجهد بالجانب البارد؛ يجب استبدال الفوتوكوبلر وTL431 فوراً قبل تحميل المين بورد.

💡 ملاحظة عملية لفنيي الصيانة: عند تركيب CA-888 في دوائر باور الرسيفرات الميني أو الرسيفر العادي التي تخرج عدة جهود (مثل 5V و12V و22V)، احرص دائماً على تقصير أسلاك التوصيل قدر الإمكان خاصة السلك الأصفر (Drain) والسلك الأسود (GND)، لأن إبقاء السلك الأصفر طويلاً جداً داخل علبة الرسيفر الضيقة قد يولد تشويشاً كهرومغناطيسياً (EMI Noise) يؤثر على إشارة التيونر أو يسبب سخونة إضافية في الترانزستور.

🏆 لماذا تشتري ميديولات الصيانة من الجوكر؟

نورّد في الجوكر للإلكترونيات منذ عام 1985 موديولات الصيانة المختبرة لمراكز إصلاح الشاشات والرسيفرات، مع توفر شرائط ومعدات الحماية واللحام، وسياسة الاستبدال خلال 14 يوماً.

📦 الشحن وخدمة العملاء

شحن سريع لجميع محافظات مصر مع متابعة فورية عبر تتبع الطلبات، أو تواصل مع الدعم الفني عبر اتصل بنا.

❓ الأسئلة الشائعة حول CA-888

1. لماذا يخرج فولت الباور متذبذباً بعد تركيب CA-888؟

غالباً يكون السبب ضعف مكثف تغذية الـ VCC المتصل بالسلك الأحمر (مثلاً 47uF/50V) أو بقاء مسار قديم متصل برجل 4 في الفوتوكوبلر، أو وجود خلل في منظم TL431 بالجانب البارد.

2. هل تصلح CA-888 للشاشات 43 بوصة أو 50 بوصة؟

لا يُنصح بها للشاشات الكبيرة ذات السحب العالي؛ الحد الآمن لها هو الشاشات حتى 32 بوصة والرسيفرات. للشاشات الأكبر استخدم CA-901 أو دائرة 180 وات المعزولة.

3. هل يوجد في CA-888 اختيار بين 12 فولت و24 فولت؟

لا، ميديول CA-888 لا يحدد قيمة الفولت بنفسه بل يعتمد على الفوتوكوبلر وTL431 الموجودين أصلاً على بوردة الجهاز، وبالتالي يعيد إخراج نفس الفولت الأصلي المصممة له البوردة تلقائياً.

4. هل يجب فك الأيسي الأصلي قبل تركيب السلك الأحمر والأصفر؟

نعم، يجب إزالة الموسفت وأيسي الـ PWM الأصليين تماماً لأن وجود قصر داخلي في الأيسي التالف سيكتم جهد التغذية عن السلك الأحمر أو يسبب تلف CA-888 فوراً.

5. ماذا أفعل إذا لم أجد ملف تغذية مساعدة (Auxiliary Winding) سليم للسلك الأحمر؟

في جميع دوائر الـ Flyback القياسية بالرسيفرات والشاشات يوجد ملف تغذية عكسي صغير على الشوبر يغذي أيسي التقطيع الأصلي عبر دايود ومقاومة فيوزية؛ تتبع مسار طرف VCC للأيسي القديم وستجد الدايود والمكثف الصغير (10uF–47uF/50V) الذي يلحم عليه السلك الأحمر مباشرة.

6. هل تعمل دائرة CA-888 على الكهرباء الضعيفة في القرى والمناطق البعيدة؟

نعم، طالما أن مكثف الإدخال الرئيسي (400V/450V) سليم ويحتفظ بـ 220V–300V DC، فإن دائرة البدء الداخلية عبر السلك الأخضر وتنظيم الفيدباك عبر السلك الأبيض يحافظان على ثبات الخرج حتى مع تذبذب جهد الشبكة المنزلية.
