ultra small mini step down DC-DC Converter Adjustable
60.00 EGP السعر الأصلي هو: 60.00 EGP.45.00 EGPالسعر الحالي هو: 45.00 EGP.
موديول خفض الجهد المصغر ultra small mini step down DC-DC Converter Adjustable (Mini360 بشريحة MP2307)، دخل 4.75V-23V وخرج قابل للضبط 1V-17V.
الوصف
ultra small mini step down DC-DC Converter Adjustable – موديول خفض الجهد المصغر Mini360 بشريحة MP2307
في الأعطال الدقيقة داخل كروت التكون (T-Con) والمين بورد والراوترات وطائرات الدرون ومشاريع الميكروكنترولر المدمجة، يحتاج الفني والمهندس إلى دائرة خفض جهد لا تتجاوز مساحتها عقلة الإصبع ولكنها تمنح معايرة حرة لأي فولت مطلوب. هنا يبرز ultra small mini step down DC-DC Converter Adjustable (الشهير هندسياً باسم Mini360)، المبني على شريحة التقطيع التزامنية MP2307DN (المطبوع عليها كود AGCH في الصورة) مع ملف قدرة مدرع 4R7 ومقاومة متغيرة معدنية دقيقة تضبط الخرج بسلاسة من 0.8V حتى 20V.
يقدم متجر الجوكر للإلكترونيات هذه الوحدة المصغرة بأبعاد 17 × 11 × 3.8 مم وكفاءة تحويل تصل إلى 96%، لتكون البديل العملي الأروع حينما تحتاج إلى جهد غير قياسي لا توفره دوائر الجامبرات الثابتة.
🧭 أقسام الدليل الهندسي لمحول Mini360 القابل للضبط:
⚙️ المواصفات الهندسية لوحدة ultra small mini step down DC-DC Converter

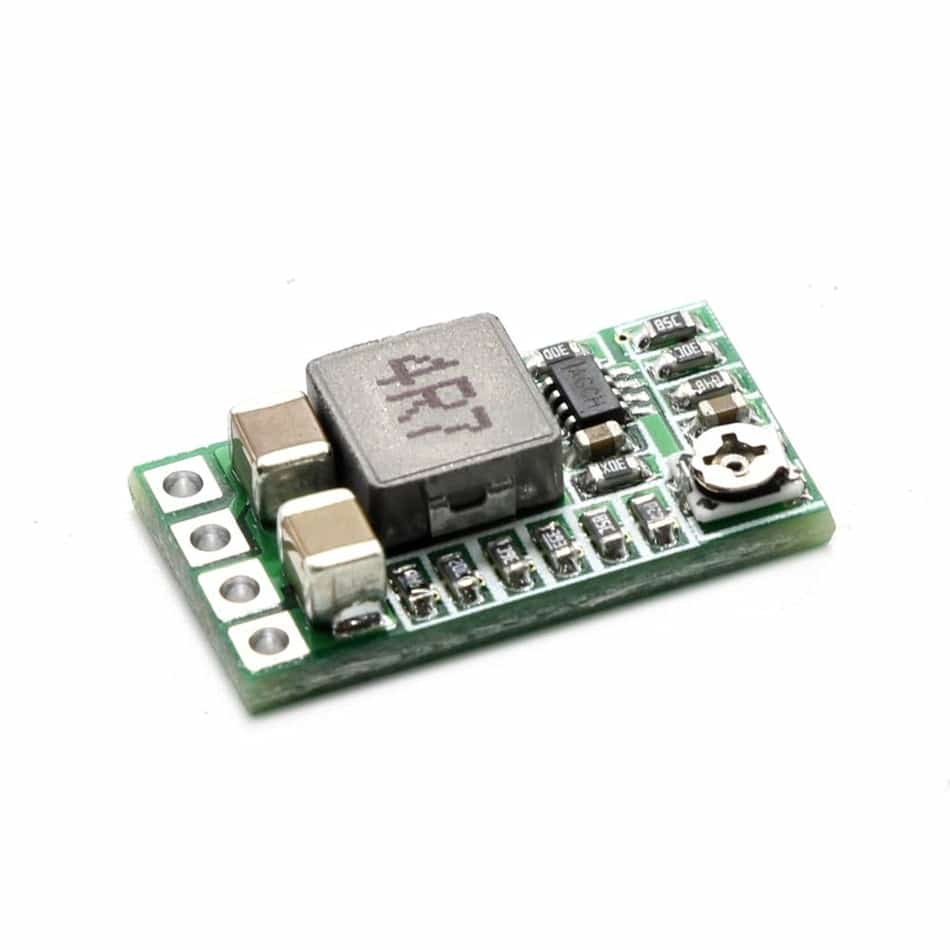

تظهر في الصورة المكبرة للبوردة المكونات السطحية الدقيقة: أيسي التقطيع ثماني الأرجل بكود AGCH (MP2307DN)، والملف المغناطيسي المغلق 4R7 (4.7uH)، ومكثفات السيراميك متعدة الطبقات (MLCC)، والبونشومتر المعدني الدوار:
| الشريحة الأساسية وبنية العمل | MP2307DN (Marking: AGCH) — Synchronous Rectified Step-Down Buck Converter |
|---|---|
| نطاق جهد الدخل (Input Voltage) | 4.75V – 23V DC (يعمل بأمان على خطوط 5V و9V و12V و19V) |
| نطاق جهد الخرج القابل للضبط | 1.0V – 17V DC (ويمتد عملياً من 0.8V حتى 20V بشرط أن يكون الدخل أعلى من الخرج بـ 1.5V على الأقل) |
| تيار الخرج المستمر والأقصى | 1.8A مستمر (Continuous) — ويصل إلى 3A كحد أقصى لحظي (Peak) |
| تردد التقطيع وكفاءة التحويل | تردد 340kHz | كفاءة تصل إلى 96% بفضل التوحيد التزامني الداخلي |
| الأبعاد الفيزيائية | 17 × 11 × 3.8 مم (أصغر من العملة المعدنية، يركب في أضيق المساحات) |
🔌 دليل أطراف اللحام الأربعة على ظهر البوردة وكيفية تثبيت قيمة الفولت
عند قلب لوحة ultra small mini step down DC-DC Converter ستجد أسهم الاتجاه محفورة بوضوح مع رموز الأطراف الأربعة: IN+ (موجب الدخل)، وIN- (سالب الدخل)، وOUT+ (موجب الخرج)، وOUT- (سالب الخرج). انتبه جيداً إلى أن عكس الدخل مكان الخرج أو عكس القطبية سيؤدي لتلف شريحة MP2307 فوراً.
| خطوة المعايرة | الإجراء العملي للفني | الهدف الهندسي |
|---|---|---|
| 1. تغذية الدخل بدون حمل | وصل طرفي IN+ و IN- بمصدر التغذية (مثلاً 12V) واترك طرفي الخرج غير متصلين بالدائرة المراد إصلاحها. | حماية المعالج أو الحمل الحساس من أي جهد مرتفع مسبق الضبط على الموديول. |
| 2. الضبط بمفك معزول | ضع مجسات الأفوميتر على OUT+ و OUT- وحرك المقاومة المتغيرة المعدنية ببطء شديد حتى يظهر الفولت المطلوب. | المقاومة المعدنية سريعة الاستجابة (Single-Turn)، لذا فإن حركة بسيطة تغير الفولت بشكل ملحوظ. |
| 3. تثبيت أو استبدال المقاومة (اختياري) | ضع نقطة صغيرة من الورنيش أو السيلكون فوق البونشومتر بعد الضبط، أو استبدله بمقاومة SMD ثابتة في الأعطال الحساسة. | منع تغير قيمة الفولت مع الاهتزاز أو الحرارة بمرور الوقت. |
🔧 أهم استخدامات الموديول المصغر في صيانة الشاشات والمشاريع
عندما تحتاج في الشاشة أو الرسيفر أو الراوتر إلى جهد خاص غير موجود في جامبرات CA-1235 (مثل خفض 19V إلى 12V أو خفض 12V إلى 9V لتغذية دائرة فرعية).
بفضل وزنه الذي لا يتجاوز 1.5 جرام وحجمه (17×11 مم)، يستخدم بكثافة لخفض جهد بطاريات الليثيوم (2S/3S/4S) لتغذية الكاميرات والمتحكمات.
خفض جهد 12V داخل الشاشات أو السماعات لتشغيل موديولات الصوت بجهد 5V مستقر مثل مكبر PAM8403.
📊 مقارنة Mini Step-Down مع دوائر خفض الجهد في الجوكر
| الموديول | الشريحة والمدى وطريقة الضبط | متى تشتريه؟ |
|---|---|---|
| Ultra Small Mini Step-Down (الحالي) | شريحة MP2307، دخل 4.75–23V، خرج حر 1–17V ببونشومتر معدني، حجم 17×11 مم. | للمساحات الضيقة جداً وعندما تحتاج ضبط أي فولت مخصص (مثل 7.5V أو 9V أو 12V). |
| دائرة تعويض الفولتات CA-1235 | شريحة MP1495، دخل 5–15V، مخارج ثابتة بنقاط قصدير (1.25V حتى 5V). | لتعويض فولتات المعالج والرام القياسية في المين بورد دون قلق من تحرك المقاومة المتغيرة. |
| LM2596 Step-Down Module | شريحة LM2596S، دخل حتى 40V، مقاومة متعددة اللفات W103 فائقة الدقة، حجم 43×21 مم. | عندما يكون جهد الدخل 24V–36V أو تفضل الضبط الهادئ بمقاومة متعددة اللفات. |
⚠️ تنبيهات هامة للفنيين عند استخدام Mini360
- لا توصل الحمل قبل قياس الخرج بالأفوميتر: قد تأتي المقاومة المتغيرة مضبوطة على جهد مرتفع؛ لذا اضبط الفولت أولاً قبل لحام سلك OUT+ على البوردة.
- الحد الآمن للتيار بدون تبريد إضافي: رغم أن شريحة MP2307 تتحمل 3 أمبير لحظياً، إلا أن صغر حجم البوردة (17×11 مم) يجعل التيار المستمر الآمن بدون سخونة هو 1.5A إلى 1.8A.
- استخدام مفك مناسب للبونشومتر المعدني: تعامل بلطف مع قلب المقاومة المتغيرة المعدنية ولا تضغط عليها بقوة مفرطة أثناء المعايرة حتى لا تفقد تلامسها الداخلي.
📊 جدول حالات التحويل الشائعة وتيار التحمل الآمن في Mini360 (MP2307)
يوضح الجدول الهندسي التالي أشهر تطبيقات ultra small mini step down DC-DC Converter Adjustable في ورش صيانة الشاشات واللابتوب ومشاريع الإلكترونيات، مع أقصى تيار مستمر يوصى به لكل تحويل دون الحاجة لمشتت تبريد:
| جهد الدخل (IN+) | جهد الخرج المضبوط (OUT+) | التيار المستمر الآمن | التطبيق العملي المباشر |
|---|---|---|---|
| 12V DC (بوردة شاشة/رسيفر) | 5.0V أو 3.3V | 1.5A – 1.8A | تعويض منظمات الـ 5V والـ 3.3V ومنافذ الـ USB ودوائر الصوت Mini 5V. |
| 12V DC (مين بورد شاشة) | 9.0V أو 8.0V | 1.8A – 2.0A | تعويض منظمات 7809 أو 7808 في دوائر التيونر ومعالجات الصوت التناظرية بكفاءة 95% وبدون حرارة. |
| 19V DC (شاحن لابتوب/مونيتور) | 12.0V | 1.5A – 1.8A | استخراج خط 12V لتشغيل بانل الشاشة أو المروحة من بوردة مونيتور تعمل بشاحن خارجي 19V. |
| 5V DC (خط فرعي مستقر) | 1.05V – 1.8V | 1.8A – 2.2A | تغذية خطوط المعالج الفرعية والـ T-Con عند الحاجة لجهد دقيق مثل 1.05V أو 1.15V. |
💡 حيلة احترافية لتثبيت الجهد نهائياً: إذا كنت تستخدم موديول Mini360 لتعويض فولت حساس جداً داخل شاشة أو لابتوب وتخشى أن يتحرك قرص البونشومتر مستقبلاً، يمكنك بعد ضبط الجهد المطلوب قياس قيمة المقاومة بين طرف الفيدباك والأرضي واستبدال المقاومة المتغيرة بمقاومة سطحية ثابتة (0603 / 0805 SMD Resistor)، أو تثبيت القرص المعدني بقطرة من طلاء الأظافر أو الإيبوكسي العازل.
🏆 الجودة والضمان من الجوكر للإلكترونيات
خبرة ممتدة منذ 1985 في توفير قطع الغيار والموديولات الهندسية مع سياسة الاستبدال والاسترجاع خلال 14 يوماً.
🚚 الشحن السريع والدعم الفني
شحن سريع لكافة المحافظات عبر تتبع الطلبات، وتواصل معنا عبر اتصل بنا.
❓ الأسئلة الشائعة حول ultra small mini step down DC-DC Converter
1. ماذا يعني الكود AGCH المطبوع على الشريحة ذات الـ 8 أرجل في الصورة؟
كود AGCH هو رمز الطباعة السطحية (Top Marking) لشريحة خفض الجهد الشهيرة MP2307DN من شركة Monolithic Power Systems، وهي شريحة تزامنية عالية الكفاءة لا تحتاج لدايود شوتكي خارجي.
2. هل يمكن تشغيل هذا الموديول على خط 24 فولت في الشاشات؟
الحد الأقصى الآمن لجهد الدخل في شريحة MP2307 هو 23V DC؛ لذا لا يُنصح بتوصيله على خط 24V (الذي قد يصل لـ 25V)، بل وصّله على خط 12V أو استخدم موديول LM2596 الذي يتحمل حتى 40V.
3. هل السالب مشترك بين الدخل والخرج (IN- و OUT-)؟
نعم، خط الأرضي (GND) متصل ومشترك مباشرة بين طرفي IN- و OUT- على البوردة.
4. هل يصلح هذا الموديول لرفع الجهد (مثلاً من 5V إلى 12V)؟
لا، هذا موديول خفض جهد فقط (Step-Down / Buck Converter)، أي يجب دائماً أن يكون جهد الدخل أعلى من جهد الخرج المطلوب بـ 1.5 فولت على الأقل.
5. كيف أتلافى خطر تغير الفولت إذا استخدمته لتغذية معالج حساس؟
لتغذية المعالج والرامات بجهود قياسية (1.25V/1.5V/1.8V/3.3V/5V) ننصح دائماً باستخدام CA-1235 ذات الجامبرات الثابتة، أما عند استخدام Mini360 للجهود الخاصة فضع نقطة إيبوكسي أو سيليكون حراري لتثبيت قرص المقاومة المتغيرة بعد المعايرة.
6. هل يركب هذا الموديول مباشرة على البريد بورد (Breadboard)؟
نعم، المسافة بين ثقوب الأطراف على الجانبين متوافقة مع بنات الهيدر القياسية (2.54mm Pitch)، فيمكنك لحام 4 أطراف Pin Header وتركيبه مباشرة على لوحة التجارب.
7. لماذا لا أرى دايود شوتكي أسود كبير على بوردة Mini360 كما في LM2596؟
لأن شريحة MP2307DN (AGCH) تعتمد على تقنية التوحيد التزامني الداخلي (Internal Synchronous MOSFET Switch) بدلاً من دايود الشوتكي التقليدي، وهو ما يفسر وصول كفاءتها إلى 96% وصغر حجمها الفائق مقارنة بالجيل الأقدم.
8. كيف أعرف اتجاه الدخل والخرج إذا كانت الكتابة على ظهر البوردة فقط؟
من وجه البوردة العلوي: الطرفان القريبان من مكثفي السيراميك الكبيرين والملف 4R7 هما طرفا الدخل والخرج حسب السهم المطبوع في الخلف؛ اقلب البوردة دائماً قبل اللحام وتأكد من علامات IN+ / IN- و OUT+ / OUT- والأسهم المحفورة بينها.
9. هل يمكن استخدام ultra small mini step down DC-DC Converter لتشغيل كاميرات المراقبة أو الراوتر من بطارية 12V؟
نعم، إذا كان الراوتر يعمل على 9V أو 5V والبطارية 12V (تصل لـ 13.8V أثناء الشحن)، فإن موديول Mini360 يخفض الجهد بكفاءة عالية جداً وبدون فقد حراري في طاقة البطارية.
10. ماذا يحدث لو حدث شورت عرضي على طرفي الخرج (OUT+ مع OUT-)؟
تتضمن شريحة MP2307 حماية داخلية لتحديد التيار (Cycle-by-Cycle Over Current Protection) وفصل حراري عند 160°C لحماية الموديول من الاحتراق اللحظي عند حدوث قصر عابر.
