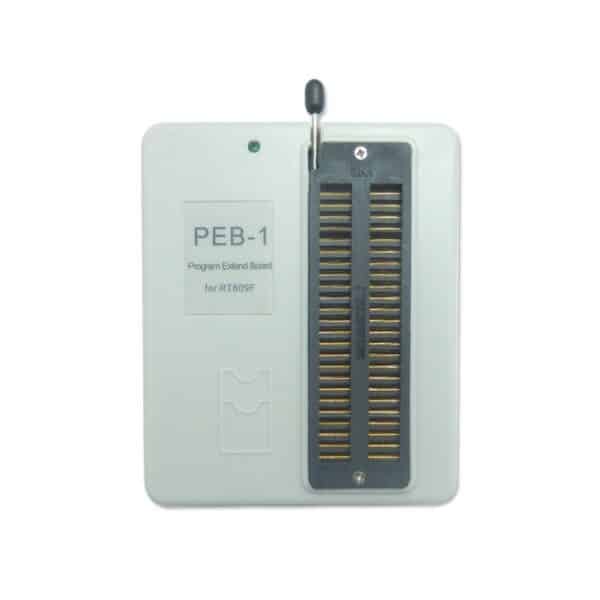

المكمله بالادبتر rt809f
السعر الأصلي هو: 600,00 EGP.510,00 EGPالسعر الحالي هو: 510,00 EGP.
غير متوفر في المخزون
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
📑 فهرس المحتويات
🔹 المكمله بالادبتر rt809f – مجموعة المحولات الاحترافية لتعزيز قدرات مبرمجة RT809F
المكمله بالادبتر rt809f هي مجموعة متكاملة من المحولات الإضافية عالية الجودة، صُممت خصيصاً لتوسيع قدرات مبرمجة RT809F لتشمل آلاف الشرائح الإضافية. من خبرتنا التي تزيد عن 15 عاماً في مجال صيانة الإلكترونيات في مصر، نؤكد أن المكمله بالادبتر rt809f هي الإضافة المثالية لكل فني يمتلك مبرمجة RT809F ويريد التعامل مع شرائح ذات أشكال هندسية مختلفة مثل SOP، PLCC، TSOP، NAND، eMMC وغيرها. يتم استيراد هذه المجموعة مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. سواء كنت فني شاشات، لابتوبات، أو هواتف محمولة، هذه المحولات ستجعل مبرمجة RT809F الخاصة بك أداة شاملة تغطي جميع احتياجاتك.
📊 مواصفات مجموعة المكمله بالادبتر rt809f
محولات إضافية لمبرمجة RT809F
6-8 محولات حسب الإصدار
SOP8، SOP16، PLCC32، TSOP48، NAND، eMMC
طبقات ذهبية، دبابيس نحاسية مقواة
RT809F، RT809H، والمبرمجات ذات مقبس DIP40
ضمان 14 يوم ضد عيوب التصنيع
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| مادة التصنيع | FR4 عالية الجودة + طبقات ذهبية | مقاومة للتآكل والتلف |
| درجة حرارة التشغيل | -20°C إلى +85°C | مناسبة للورش المصرية |
| عدد مرات التركيب | أكثر من 5000 دورة | متانة عالية |
| الأبعاد | متنوعة حسب نوع المحول | تتناسب مع مقبس DIP40 القياسي |
| العبوة | صندوق بلاستيكي مقاوم للصدمات مع فواصل | لحماية المحولات أثناء التخزين |
🔌 أنواع المحولات المضمنة في المكمله بالادبتر rt809f
تتضمن مجموعة المكمله بالادبتر rt809f الأنواع التالية من المحولات عالية الجودة:
| نوع المحول | الاستخدامات الرئيسية | عدد الدبابيس | الشرائح المدعومة |
|---|---|---|---|
| محول SOP8 | برمجة شرائح SPI Flash و EEPROM 8 دبابيس | 8 | 25Qxx، 24Cxx، W25Q، MX25L، SST25 |
| محول SOP16 (150mil) | برمجة شرائح EEPROM وفلاش ذات 16 دبابيس | 16 | 93Cxx، 25Cxx، شرائح TCON |
| محول PLCC32 | برمجة شرائح NOR Flash و BIOS للابتوبات القديمة | 32 | W49F002، SST39، MX29، إلخ |
| محول TSOP48 (0.5mm) | برمجة شرائح NAND Flash و NOR Flash عالية السعة | 48 | K9F، K9G، H27U، MT29، S34، إلخ |
| محول TSOP48 (0.8mm) | برمجة شرائح NAND ذات المسافة 0.8mm | 48 | بعض أنواع NAND القديمة |
| محول BGA153 eMMC | برمجة شرائح eMMC من الهواتف والتابلت | 153 كرة لحام | eMMC 4.5/5.0/5.1 حتى 128 جيجابايت |
| محول BGA169 eMMC | برمجة شرائح eMMC ذات 169 كرة | 169 كرة لحام | eMMC 5.1/5.2، UFS (مع محول خاص) |
| محول Universal مع مشابك | برمجة الشرائح مباشرة على اللوحة دون نزعها | متعدد | لجميع أنواع الشرائح عبر المشابك |
💻 الشرائح الإضافية التي تدعمها المكمله بالادبتر rt809f
باستخدام المكمله بالادبتر rt809f، يمكن لمبرمجة RT809F التعامل مع الآلاف من الشرائح الإضافية التي كانت تحتاج إلى محولات خاصة:
| نوع الشريحة | ماركات/نماذج شائعة | نوع المحول المطلوب | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NAND Flash (TSOP48) | K9F1G08، K9F2G08، K9G8G، H27U1G، MT29F2G، S34ML02G | TSOP48 (0.5mm) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAND Flash (BGA63/107) | Samsung، Toshiba، Hynix، Micron | محول BGA خاص (اختياري) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| eMMC (BGA153/BGA169) | Samsung KM، Toshiba THGB، Hynix H26، Sandisk | محول eMMC BGA153/169 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPI Flash (SOP8/SOP16) | 25Qxx، MX25L، W25Q، SST25، EN25 | SOP8 أو SOP16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Parallel NOR Flash (PLCC32) | W49F002U، SST39VF، MX29LV، E28F | PLCC32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Parallel NOR Flash (TSOP48) | عالية السعة (16-64 ميجابايت) | TSOP48 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EEPROM (SOP8/SOP16) | 24Cxx، 25Cxx، 93Cxx | SOP8 أو SOP16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MCU (متحكمات دقيقة) | حسب النوع (محول ISP أو flying lines) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| فشل التعرف على الشريحة عند تركيبها في المحول | اتصال ضعيف بين المحول والشريحة، أو محاذاة خاطئة للدبوس رقم 1 | افحص اتجاه الشريحة، نظف دبابيس المحول | تأكد من محاذاة العلامة (النقطة أو الدائرة) مع الدبوس رقم 1 على المحول، نظف الدبابيس بكحول الأيزوبروبيل |
| قراءة الشريحة تعطي بيانات FF فقط | دبابيس غير متلامسة، أو الشريحة تالفة، أو جهد غير مناسب | جرب شريحة أخرى معروفة العمل، قس الجهد بين VCC و GND | أعد تركيب الشريكة، تأكد من نظافة دبابيس المحول، استخدم محول آخر إذا تكررت المشكلة |
| الكتابة تتوقف عند نسبة معينة | حماية الكتابة على الشريحة، أو تلامس ضعيف | استخدم خيار Unprotect في البرنامج، افحص التلامس | قم بتنظيف دبابيس المحول والشريحة، استخدم خيار إزالة الحماية في البرنامج | المحول ساخن بعد الاستخدام | قصر في الدبابيس أو شريحة تستهلك تياراً عالياً | افحص الشريحة بجهاز متعدد، قياس المقاومة بين VCC و GND | افصل فوراً، تأكد من أن الشريحة تعمل بجهد مناسب (3.3V أو 5V)، استبدل المحول إذا تلف |
| فشل برمجة شرائح eMMC عبر المحول | جهد VCCQ غير مناسب (1.8V بدلاً من 3.3V)، أو تلف كرات اللحام | تأكد من ضبط VCCQ في برنامج RT809F، افحص الشريحة بصرياً | ضبط جهد VCCQ (1.8V أو 3.3V) حسب مواصفات الشريحة، تنظيف كرات اللحام |
🔄 المقارنات والبدائل – المكمله بالادبتر rt809f مقابل مجموعات المحولات الأخرى
في الجوكر للالكترونيات، نوفر أفضل مجموعات المحولات. إليك مقارنة موضوعية:
| المنتج | عدد المحولات | يدعم eMMC | يدعم TSOP48 | يدعم PLCC32 | جودة التصنيع | السعر النسبي | التوصية |
|---|---|---|---|---|---|---|---|
| المكمله بالادبتر rt809f (هذا المنتج) | ✅ (BGA153/169) | ✅ (0.5mm و 0.8mm) | ✅ | طبقات ذهبية، FR4 | متوسط (⭐⭐⭐) | الأفضل لمستخدمي RT809F في مصر | |
| 2-3 محولات (SOP8 فقط) | ❌ لا | ❌ لا | ❌ لا | قياسية
средњим اقتصادي (⭐) | للمبتدئين فقط | ||
| 10-12 محولات | ✅ (مع مقبس مدمج) | ✅ | ✅ | ممتازة | مرتفع (⭐⭐⭐⭐) | للمحترفين مع RT809H | |
| متنوعة | ❌ عادةً | ❌ | ❌ | رديئة (دبابيس ضعيفة) | اقتصادي جداً (⭐) | لا نوصي بها (تتلف بسرعة) | |
