WM8521 ايسي صوت استرا

25.00 EGP

غير متوفر في المخزون

This product is currently sold out.

No worries! Enter your email, and we'll let you know as soon as it's back in stock.

رمز المنتج: 144 التصنيفات: , ,
الوصف

الوصف

{
“@context”: “https://schema.org”,
“@type”: “FAQPage”,
“mainEntity”: [
{
“@type”: “Question”,
“name”: “ما هي شريحة WM8521 المستخدمة في الصوت؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “هي محول رقمي إلى تناظري (DAC) ستيريو، 24-بت، تردد عينات يصل إلى 192kHz. تُخرج إشارة 2 فولت مباشرة بدون مكبر خارجي، وتستخدم في مشغلات DVD وأجهزة الاستقبال التلفزيوني ورسيفرات الأندرويد.”
}
},
{
“@type”: “Question”,
“name”: “ما الفرق بين WM8521HC و WM8521H9؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “WM8521HC يصدر 2Vrms عند تغذية تناظرية 12 فولت، بينما WM8521H9 يصدر نفس الجهد عند 9 فولت فقط. كلاهما متاحان في الجوكر.”
}
},
{
“@type”: “Question”,
“name”: “كيف أتحكم في كتم الصوت (Mute) في WM8521؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “عن طريق الطرف رقم 5 (MUTE). إذا كان منخفضاً، الصوت يعمل. إذا كان مرتفعاً، يدخل الشريحة في وضع الكتم الناعم. يمكن تركه عائماً لتفعيل خاصية الكتم التلقائي عند انقطاع البيانات.”
}
},
{
“@type”: “Question”,
“name”: “هل أحتاج إلى مذبذب خارجي لتشغيل WM8521؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “نعم، تحتاج إلى إشارة MCLK (Master Clock) من مصدر خارجي، ولا تعمل بدونه. التردد يعتمد على معدل العينة (fs).”
}
},
{
“@type”: “Question”,
“name”: “ما هي قيمة المكثفات الموصى بها حول الشريحة؟”,
“acceptedAnswer”: {
“@type”: “Answer”,
“text”: “يجب استخدام مكثفات 10µF و 0.1µF على طرف CAP وأطراف التغذية AVDD و DVDD، بالإضافة إلى مكثف ربط خرج 10µF على قناتي الصوت.”
}
}
]
}

{
“@context”: “https://schema.org”,
“@type”: “BreadcrumbList”,
“itemListElement”: [
{ “@type”: “ListItem”, “position”: 1, “name”: “الرئيسية”, “item”: “https://eljokar.com/” },
{ “@type”: “ListItem”, “position”: 2, “name”: “القطع الإلكترونية IC”, “item”: “https://eljokar.com/product-category/ic-2/” },
{ “@type”: “ListItem”, “position”: 3, “name”: “WM8521 ايسي صوت استرا”, “item”: “https://eljokar.com/product/wm8521-%d8%a7%d9%8a%d8%b3%d9%8a-%d8%b5%d9%88%d8%aa-%d8%a7%d8%b3%d8%aa%d8%b1%d8%a7/” }
]
}

{
“@context”: “https://schema.org”,
“@type”: “Organization”,
“name”: “الجوكر للالكترونيات”,
“url”: “https://eljokar.com/”,
“logo”: “https://eljokar.com/wp-content/uploads/2025/11/cropped-eljokar-icon.png”,
“contactPoint”: { “@type”: “ContactPoint”, “telephone”: “+201288929498”, “contactType”: “customer service”, “availableLanguage”: [“Arabic”] },
“address”: { “@type”: “PostalAddress”, “addressCountry”: “EG”, “addressLocality”: “القاهرة”, “addressRegion”: “مصر” }
}

{
“@context”: “https://schema.org”,
“@type”: “HowTo”,
“name”: “كيفية تركيب شريحة WM8521 في دائرة الصوت”,
“step”: [
{ “@type”: “HowToStep”, “name”: “تجهيز البوردة”, “text”: “نظف مكان الشريحة من بقايا القصدير القديم باستخدام سلك النحاس والكحول.” },
{ “@type”: “HowToStep”, “name”: “توجيه الشريحة”, “text”: “ضع WM8521 بحيث توافق النقطة أعلاها مع العلامة الحريرية للطرف 1.” },
{ “@type”: “HowToStep”, “name”: “لحام الأطراف”, “text”: “ثبت الشريحة بلحام طرفين متقابلين أولاً، ثم أكمل باقي الأطراف بسرعة باستخدام كاوية 330°C.” },
{ “@type”: “HowToStep”, “name”: “توصيل المكثفات”, “text”: “ضع مكثفات 10µF و 0.1µF على أطراف التغذية وCAP.” },
{ “@type”: “HowToStep”, “name”: “اختبار الصوت”, “text”: “وصّل إشارة I2S من مصدر رقمي، وأختبار الخرج باستخدام سماعة رأس أو مضخم.” }
]
}

{
“@context”: “https://schema.org”,
“@type”: “LocalBusiness”,
“name”: “الجوكر للالكترونيات”,
“image”: “https://eljokar.com/wp-content/uploads/2025/11/cropped-eljokar-icon.png”,
“@id”: “https://eljokar.com/”, “url”: “https://eljokar.com/”, “telephone”: “01288929498”,
“address”: { “@type”: “PostalAddress”, “streetAddress”: “وسط البلد”, “addressLocality”: “القاهرة”, “addressCountry”: “EG” },
“geo”: { “@type”: “GeoCoordinates”, “latitude”: 30.0444, “longitude”: 31.2357 },
“openingHoursSpecification”: { “@type”: “OpeningHoursSpecification”, “dayOfWeek”: [“Saturday”,”Sunday”,”Monday”,”Tuesday”,”Wednesday”,”Thursday”], “opens”: “10:00”, “closes”: “22:00” },
“areaServed”: { “@type”: “Country”, “name”: “مصر” }
}

<!– Open Graph / Twitter Card (يُضاف في Header)

–>

WM8521 – ايسي صوت استرا 192kHz الأفضل لجودة الصوت في رسيفرات مصر

WM8521 هو ايسي صوت استرا الذي يمنح أجهزة الرسيفر ومشغلات الدي في دي صوتاً نقياً بقوة 2 فولت مباشرة على خط الخرج. في الجوكر للالكترونيات، نعتمد على هذه الشريحة من Cirrus Logic لإعادة الحياة لمراحل الصوت في مئات الأجهزة التي نصلحها يومياً في مصر. أصلية 100%، مستوردة مباشرة، مع توصيل لجميع محافظات مصر.

هذا المحول الرقمي إلى التناظري (DAC) يدعم جميع صيغ الصوت الرقمي: I²S، Right Justified، و DSP. بفضل SNR يصل إلى 98dB وتشوه منخفض جداً (THD أقل من -81dB)، ستشعر أنك تسمع التفاصيل لأول مرة. في هذا الدليل العميق، سنكشف كل أسرار WM8521: من Pinout ودوائر التشغيل، إلى تشخيص انقطاع الصوت ومقارنتها مع البدائل مثل UDA1334BT. تابع القراءة لتحترف تركيبها.

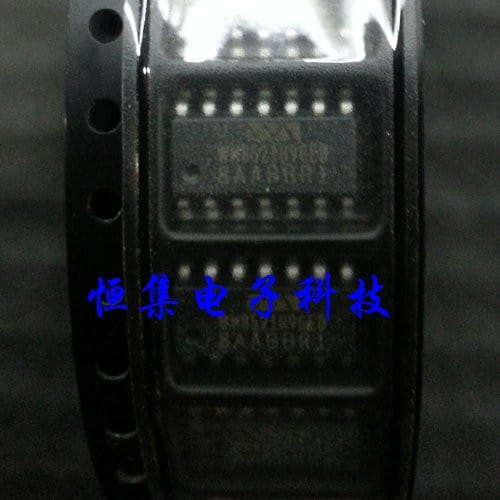

شريحة WM8521 أصلية – الجوكر للالكترونيات مصر

العلامات المحفورة بالليزر

ايسي صوت استرا WM8521 – الجوكر مصر

عبوة SOIC-14

عبوة WM8521 الأصلية المضادة للكهرباء الساكنة

تغليف ESD صناعي

⚡ مواصفات WM8521 الصوتية والكهربائية

📊 الأداء الصوتي

نسبة الإشارة للضوضاء (SNR) 98dB (A-Weighted @ 48kHz)
التشوه الكلي (THD+N) -81dB (1kHz, 0dBFs)
النطاق الديناميكي 98dB
معدل العينة الأقصى 192kHz
جهد الخرج 0dBFs 2.0 Vrms
مقاومة الحمل الدنيا 5kΩ

🔌 التغذية والواجهة

جهد التغذية التناظرية (AVDD) 7.6V – 13.2V (HC) / 7.6V – 13.2V (H9)
جهد التغذية الرقمية (DVDD) 2.7V – 3.6V
تيار التغذية التناظرية (12V) 28mA (Typ.)
صيغ الصوت المدعومة I²S, Right Justified, DSP
تردد المذبذب الرئيسي (MCLK) 128fs – 768fs
درجة حرارة التشغيل -25°C إلى +85°C

📍 توزيع أطراف WM8521 (SOIC-14) بدقة

النقطة الدائرية على الوجه العلوي تحدد الطرف 1. الترتيب عكس عقارب الساعة.

الطرف الاسم الوظيفة
1 DGND الأرضي الرقمي
2 LRCK ساعة تحديد القناة (Left/Right Clock)
3 DIN دخل البيانات الصوتية الرقمية
4 BCLK ساعة البت (Bit Clock)
5 MUTE كتم الصوت (HIGH = Mute)، أو كشف السكون التلقائي
6 VOUTR خرج القناة اليمنى
7 AGND الأرضي التناظري
8 CAP مرجع الجهد الداخلي (يحتاج مكثف 10µF + 0.1µF)
9 AVDD تغذية تناظرية (+9V أو +12V)
10 VOUTL خرج القناة اليسرى
11 DEEMPH اختيار فلتر إلغاء التشديد (LOW = Off, HIGH = On)
12 FORMAT اختيار صيغة البيانات (LOW = Right Justified, HIGH = I²S)
13 MCLK دخل المذبذب الرئيسي
14 DVDD تغذية رقمية (3.3V)

⚠️ ملاحظة: يجب توصيل مكثف 10µF و 0.1µF بين طرف CAP والأرضي، وإلا ستضعف الإشارة أو يظهر تشويه.

🛠️ تكوينات الدائرة العملية لـ WM8521

1. الوضع القياسي (I²S Stereo 48kHz/12V)

التوصيل الأساسي لرسيفر أندرويد أو مشغل DVD. يستخدم صيغة I²S مع بيانات تصل إلى 24-بت.

AVDD(12V) -> 10µF+0.1µF -> AVDD(9)
DVDD(3.3V) -> 10µF+0.1µF -> DVDD(14)
MCLK(13) <- from processor (e.g., 12.288MHz for 48kHz)
LRCK(2) <- from I2S
BCLK(4) <- from I2S
DIN(3) <- from I2S
FORMAT(12) -> HIGH (I2S)
MUTE(5) -> LOW (Unmute)
DEEMPH(11) -> LOW
CAP(8) -> 10µF+0.1µF to AGND
VOUTL(10) -> 10µF coupling cap -> L_OUT
VOUTR(6) -> 10µF coupling cap -> R_OUT


2. تحويل إلى Mono Bridge (مضاعفة الجهد)

للحصول على خرج 4Vrms أحادي، يمكن استخدام مكبر عمليات خارجي لتحويل القناتين اليمنى واليسرى إلى إشارة جسر (Differential). WM8521 لا تدعم ذلك داخلياً ولكن المخطط شائع للحصول على قدرة أعلى.

3. تشغيل الأنظمة متعددة القنوات (Quad Stereo)

باستخدام شريحتي WM8521 يمكن بناء نظام 4 قنوات (مثلاً لمحيطيات). كل شريحة تنتج قناتين، ويشتركان في نفس إشارات BCLK, LRCK, MCLK.

💡 متى تستخدم كل تكوين؟ الوضع القياسي يكفي تماماً لأي جهاز يحتاج ستيريو. الجسر للمضخمات الأحادية عالية القدرة، والرباعي للأنظمة السينمائية المصغرة.

🛡️ أنظمة الحماية والتشخيص في WM8521

على الرغم من أنها دائرة تناظرية رقمية، تحتوي WM8521 على عدة آليات أمان:

الخاصية الوصف ماذا تفعل إذا تعطلت؟
كتم تلقائي (Auto Mute) عند استقبال 1024 عينة صفر متتالية، تكتم الشريحة الصوت تلقائياً إذا لم يعمل، افحص طرف MUTE العائم أو المسار
Power-On Reset (POR) دائرة داخلية تمنع التشغيل غير المستقر عند بدء التغذية إذا لم تخرج إشارة بعد التشغيل، تأكد من DVDD أعلى من 1.56V

📺 أشهر الأجهزة التي تستخدم WM8521 في مصر

الجهاز الماركات الدور
رسيفر أندرويد ستارسات، شيرر، Z69 مخرج صوت ستيريو عالي الجودة
مشغلات DVD سامسونج، LG، توشيبا محول الصوت الرقمي الرئيسي
أجهزة استقبال AV سوني، دينون مرحلة مخرج 2Vrms

🔧 أشهر أعطال WM8521 وعلاجها

العرض السبب التشخيص الحل
لا يوجد صوت نهائياً MCLK مفقود أو طرف MUTE عالق HIGH قياس MUTE: يجب أن يكون LOW، وتحقق من وجود إشارة MCLK على راسم الإشارة أزل دائرة كتم خارجية إن وجدت، تأكد من المذبذب
صوت مشوش أو مقطع تردد MCLK غير صحيح بالنسبة لـ LRCLK قياس نسبة MCLK إلى LRCLK، يجب أن تكون 256fs مثلاً اضبط مصدر المذبذب الرقمي
صوت ضعيف جداً جهد AVDD منخفض أو مكثف CAP تالف قياس AVDD (>9V) واستبدال مكثف CAP زيد AVDD أو استخدم نسخة H9
همهمة أرضية (Hum) عدم فصل الأرضي التناظري عن الرقمي بشكل جيد يظهر طنين 50Hz افصل AGND عن DGND عند نقطة واحدة واستخدم مسار أرضي عريض

🔄 مقارنة WM8521 ببدائل الصوت الرقمي

الشريحة SNR أقصى تردد عينة خرج 2Vrms السعر توصيتنا
WM8521 98dB 192kHz نعم اقتصادي الأفضل شمولاً للرسيفرات
UDA1334BT 100dB 192kHz لا (داخلي فقط) أعلى للاستخدامات الدقيقة
LM317 منظم جهد، ليس DAC للتغذية فقط

✅ الخلاصة: WM8521 تجمع بين سهولة الاستخدام وسعر مناسب مع جودة صوت عالية، وهي الخيار الأول للفني المصري الذي يريد ترقية الصوت في رسيفراته.

📚 مصطلحات صوتية مع WM8521

I²S

بروتوكول نقل صوتي رقمي يفصل البيانات عن الساعة.

SNR

نسبة الإشارة إلى الضوضاء، كلما زادت كان الصوت أنقى.

THD+N

التشوه الكلي مضافاً إليه الضوضاء، يقاس بالديسيبل.

Vrms

جذر متوسط التربيع للجهد، مقياس قدرة الإشارة الصوتية.

📄 داتا شيت WM8521 الرسمي

حمّل المواصفات الكاملة من:

Alldatasheet WM8521

🧠 من تجربتنا في ورشة الجوكر – 7 نصائح

  • 🔹 ابدأ بمكثفات 10µF: على كل خط تغذية وقريبة جداً من الشريحة.
  • 🔹 لا تنس CAP: مكثف 10µF + 0.1µF هنا هو روح جودة الصوت.
  • 🔹 مذبذب دقيق: استخدم كريستالة 12.288MHz لـ 48kHz.
  • 🔹 فصل الأرضي: اجعل AGND وDGND يلتقيان عند نقطة واحدة فقط.
  • 🔹 لا تفرط في طول أسلاك I2S: أبقها أقل من 10 سم.
  • 🔹 اختبر بدون حمل: شغل الدائرة وقس 2Vrms على الخرج.
  • 🔹 تأكد من إصدار HC أو H9: حسب جهد AVDD.

✅ لماذا تشتري WM8521 من الجوكر للالكترونيات؟

🎯 أصلية 100%

من شركة Cirrus Logic، مختبرة قبل الشحن.

🛡️ ضمان 14 يوم

استبدال فوري ضد عيوب التصنيع.

🚚 توصيل لكل مصر

شحن سريع لجميع المحافظات.

🔍 أسئلة متكررة حول WM8521

❓ هل WM8521 تدعم 5.1؟
لا، هي ستيريو فقط، لكن يمكن دمج عدة شرائح.
❓ كم سعرها في مصر؟
تفضل بزيارة صفحة المنتج في الجوكر.
❓ هل تعمل بجهد 5 فولت فقط؟
تحتاج 9-12 فولت للجزء التناظري.

❓ 20 سؤال شائع

س1: كم SNR؟

98dB.

س2: هل تحتاج مبرمج؟

لا، تحكم عبر الأرجل فقط.

س3: ما جهد الخرج؟

2Vrms.

س4: كم طرف تغذية؟

طرفان: AVDD, DVDD.

س5: هل تدعم DSD؟

لا، PCM فقط.

س6: كم قيمة مكثف الخرج؟

10µF.

س7: كيف أفرق بين الأصلي؟

علامات ليزرية واختبار SNR.

س8: مدة الضمان؟

14 يوم.
