PAM8403 Audio Amplifier 5V Mini مكبر صوت
60.00 EGP السعر الأصلي هو: 60.00 EGP.25.00 EGPالسعر الحالي هو: 25.00 EGP.
دائرة مكبر صوت ستيريو رقمي PAM8403 (بوردة QA03 Class-D) تعمل على جهد 2.5V-5V DC بقدرة خرج 3W+3W على سماعات 4 أوم.
الوصف
PAM8403 Audio Amplifier 5V Mini مكبر صوت – دائرة تكبير صوت ستيريو رقمية Class-D بقدرة 2×3W
عند تعطل أيسي الصوت في الشاشات الصغيرة أو الصب ووفر المحمول أو سماعات الكمبيوتر وأجهزة الراديو، أو عند بناء مشروع صوتي يعمل مباشرة على جهد 5V USB أو بطارية ليثيوم واحدة (3.7V)، تمنحك دائرة PAM8403 Audio Amplifier 5V Mini مكبر صوت (بوردة QA03 الخضراء المدمجة) صوتاً ستيريو نقياً بقوة 3 وات + 3 وات (2×3W) على سماعات 4 أوم بكفاءة رقمية من الفئة Class-D تتجاوز 90% دون الحاجة لأي مبرد معدني.
يوفر متجر الجوكر للإلكترونيات بوردة PAM8403 الأصلية ذات الـ 16 طرفاً (SOP-16 Filterless Architecture) بحجم فائق الصغر (18.5 × 21 مم) لتكون الحل الأسرع والأوفر لتعويض دوائر الصوت التالفة في الإلكترونيات الدقيقة.
🔊 فهرس مخطط التوصيل والمواصفات لمكبر الصوت PAM8403 (QA03):
⚙️ المواصفات الهندسية الموثقة لبوردة PAM8403 (QA03)

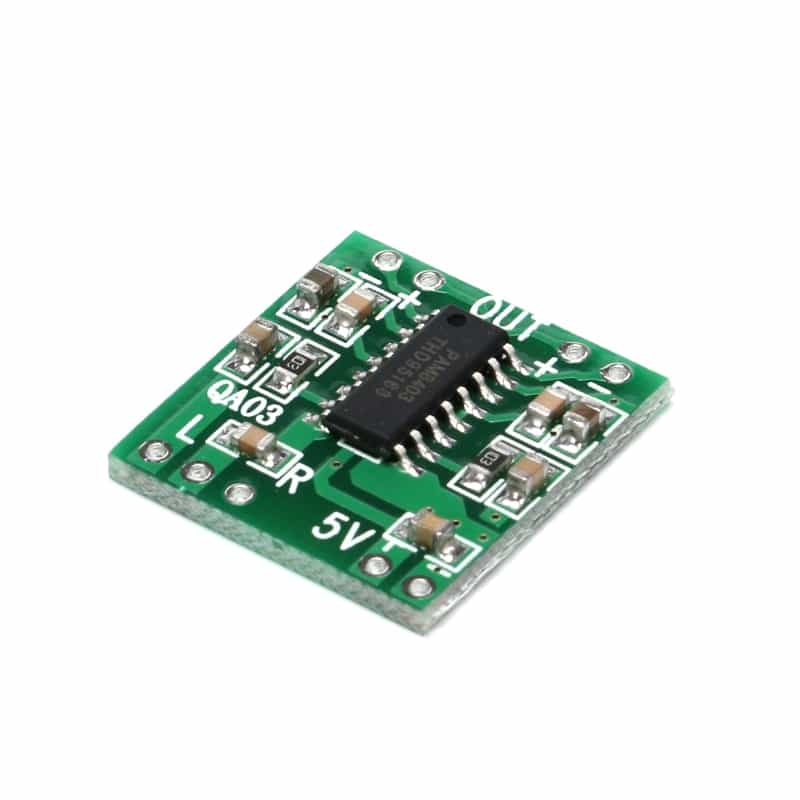

تظهر في الصورة الفعلية للبوردة الخضراء كود اللوحة QA03 وشريحة التكبير الرقمية PAM8403 ذات الـ 16 رجلاً مع مكثفات ربط الصوت والمقاومات السطحية:
| الشريحة ورقم البوردة | PAM8403 (SOP-16) على بوردة كود QA03 — مكبر صوت رقمي Filterless Class-D Stereo Audio Amplifier |
|---|---|
| جهد التشغيل الآمن (Supply Voltage) | 2.5V – 5.5V DC (يعمل بشكل مثالي على 5V USB أو بطارية ليثيوم 3.7V — يحظر تجاوز 5.5V) |
| قدرة الخرج الصوتية (Output Power) | 3W + 3W (ستيريو 2 قناة) عند ممانعة سماعات 4Ω وجهد تغذية 5V (أو 1.5W + 1.5W عند سماعات 8Ω) |
| كفاءة الطاقة ونسبة الإشارة للضوضاء | كفاءة تصل إلى 90% | نسبة إشارة إلى ضوضاء (SNR) تبلغ 80dB تقريباً مع تشوه توافقي منخفض |
| الحمايات الداخلية في الشريحة | حماية ضد قصر أطراف السماعات (Short-Circuit Protection) + فصل حراري تلقائي (Thermal Shutdown) |
| مقاس البوردة | 18.5 × 21 مم تقريباً — تركب بسهولة داخل أضيق السماعات والشاشات الصغيرة |
🔌 جدول أطراف اللحام المطبوعة على بوردة QA03 (PAM8403)

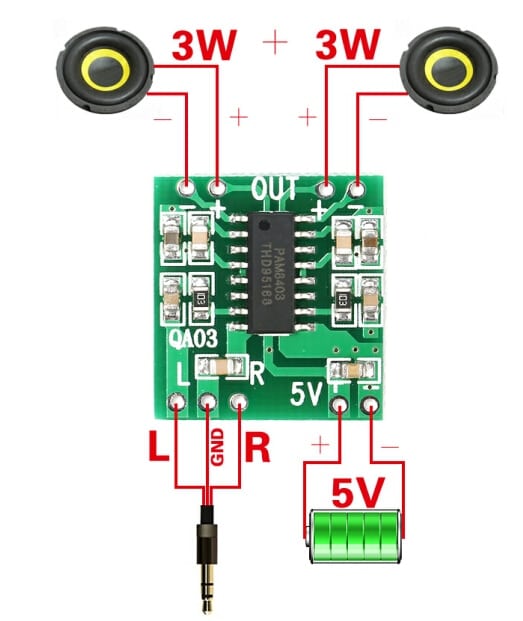

تحتوي اللوحة على 3 مجموعات من ثقوب التوصيل الموزعة بوضوح حول محيط البوردة كما يظهر في الصورة:
| الرمز المطبوع على البوردة | الوظيفة | طريقة التوصيل الصحيحة |
|---|---|---|
| 5V (+ / -) | مدخل تغذية الطاقة (2.5V–5V DC) | يوصل الطرف (+) بموجب 5V (أو موجب بطارية 3.7V) والطرف (-) بالأرضي العام. |
| L / T(G) / R | مدخل إشارة الصوت المنخفضة (Audio Input) | L للقناة اليسرى، وR للقناة اليمنى، والمنتصف هو أرضي الإشارة المشترك (Audio GND). |
| OUT (+ / -) × 2 | مخرج السماعتين اليسرى واليمنى (BTL Output) | كل سماعة (4Ω–8Ω) توصل بطرفي + و – الخاصين بها بشكل مستقل تماماً (ممنوع دمج سالب السماعتين معاً). |
🎧 أبرز تطبيقات دائرة PAM8403 في ورش الصيانة والمشاريع
في شاشات المونيتور والتلفزيونات الصغيرة (15″–24″) التي تتوفر فيها تغذية 5V نظيفة وسماعات 3 وات، تعوض PAM8403 أيسي الصوت المحترق بتكلفة رمزية.
لأنها تعمل بكفاءة عالية على جهد بطارية الليثيوم الواحدة (3.7V–4.2V)، فهي القطعة رقم 1 لإصلاح سماعات البلوتوث المحمولة وكاسيت السيارة الصغير.
تضخيم المخارج الصوتية الضعيفة للمتحكمات الدقيقة ومشغلات الـ MP3 وبطاقات الصوت التي تتغذى من منفذ USB بجهد 5V.
📊 مقارنة بين PAM8403 (5V) ودائرة الصوت CA-8610 (12V) بالمتجر
| دائرة الصوت | جهد التغذية والقدرة | الاستخدام المناسب |
|---|---|---|
| PAM8403 Mini 5V (المنتج الحالي) | تغذية 2.5V–5V، قدرة 2×3W (سماعات 4Ω)، مقاس 18.5×21 مم. | للأجهزة التي تعمل على 5V أو بطارية 3.7V والشاشات الصغيرة ذات سماعات 3 وات. |
| دايرة صوت يونيفرسال للشاشات CA-8610 | تغذية 7V–15V (12V قياسي)، قدرة 2×10W / 2×15W، مع طرف كتم SW. | لشاشات التلفزيون الكبيرة (32″–55″) التي تعمل سماعاتها على خط 12V وقدرة 10–15 وات. |
| حزمة 25 قطعة من PAM8403 | باكيت جملة 25 بوردة PAM8403 للورش والمحلات. | لتوفير مخزون اقتصادي دائم في ورشة الصيانة. |
⚠️ 4 قواعد ذهبية تحمي شريحة PAM8403 من الاحتراق أو الزنة
- الحد الأقصى الصارم للجهد هو 5.5 فولت: لا توصل بوردة PAM8403 أبداً على خط 9V أو 12V مباشرة؛ إذا كنت تركبها داخل شاشة لا يتوفر فيها سوى 12V، استخدم معها دائرة خفض CA-1235 مضبوطة على 5V.
- ممنوع جمع سالب السماعة اليسرى مع سالب السماعة اليمنى: يعمل مخرج PAM8403 بنظام القنطرة المتكاملة (BTL – Bridge Tied Load)، أي أن أطراف السماعات الأربعة كلها تحمل إشارة تقطيع ولا يتصل أي منها بالأرضي؛ لذا فإن ربط L- مع R- أو لمسهما لشاسيه الجهاز سيتلف الشريحة فوراً.
- منع زنة الصوت (Ground Loop Noise): لسحب صوت نقي خالٍ من الزنة والصفير في الشاشات، اسحب إشارة الصوت (L / G / R) من قبل أيسي الصوت التالف مباشرة عبر كابل محجب (Shielded Cable)، وأضف مكثف تنعيم 470uF/10V على مدخل الـ 5V بجوار البوردة.
- توصيل السماعات قبل تشغيل الباور: يفضل دائماً لحام أطراف السماعات والتأكد من عدم تلامس الشعيرات النحاسية قبل توصيل تغذية الـ 5V.
🔬 جدول تشخيص أعطال الصوت الشائعة عند تركيب PAM8403 (QA03)
رغم بساطة توصيل دائرة PAM8403 Audio Amplifier 5V Mini، قد يواجه الفني أو الهاوي بعض الملاحظات أثناء التعديل في الشاشات الصغيرة أو سماعات البلوتوث؛ وإليك جدول التشخيص والحل الفوري:
| المشكلة الملاحظة | السبب الهندسي | الحل العملي المجرب |
|---|---|---|
| زنة أو صفير خفيف مع إضاءة الشاشة أو قراءة الفلاشة | سحب تغذية الـ 5V من مسار مشترك مع دائرة رقمية عالية التشويش (مثل منفذ USB أو معالج). | ركب مكثف كيميائي 470uF/10V بالتوازي مع مكثف سيراميك 100nF على مدخل 5V للبوردة، واستخدم سلكاً معزولاً (Shielded) لإشارة الصوت. |
| سخونة شديدة في أيسي PAM8403 وانقطاع الصوت | توصيل سالب السماعة اليسرى مع سالب اليمنى، أو تغذية البوردة بجهد أعلى من 5.5V. | افصل سلكي السماعتين بحيث تكون كل سماعة مستقلة بطرفيها (+ و -)، وتأكد بالأفوميتر من أن جهد التغذية لا يتجاوز 5.0V. |
| تشوه أو “خرخشة” في الصوت عند رفع المستوى | إشارة الدخل القادمة من المصدر عالية المطال (Overdrive) أو هبوط جهد الـ 5V تحت الحمل. | ضع مقاومة 10kΩ على التوالي مع كل من طرفي L و R لتهدئة إشارة الدخل وتنعيم الصوت عند المستويات العالية. |
| إحدى القناتين لا تعمل (صوت من سماعة واحدة فقط) | انقطاع إشارة الدخل لإحدى القناتين أو تلف ملف السماعة نفسها. | قِس ممانعة السماعة بالأفوميتر (يجب أن تقرأ 4Ω أو 8Ω)، وتأكد من وصول إشارة الصوت لكلا الطرفين L و R. |
💡 نصيحة عند التشغيل على بطاريات الليثيوم 18650: تستهلك بوردة PAM8403 تيار سكون ضئيلاً جداً (حوالي 10mA–16mA في وضع عدم وجود صوت)، ما يجعلها ممتازة للمشاريع المحمولة التي تعمل بالبطارية لساعات طويلة دون استنزاف الشحن.
🏆 الضمان والثقة من الجوكر (منذ 1985)
نوفر دوائر الصوت والموديولات الأصلية للمهندسين والفنيين مع ضمان الاسترجاع والاستبدال خلال 14 يوماً.
🚚 الشحن السريع وخدمة العملاء
توصيل سريع لجميع المحافظات عبر تتبع الطلبات، أو تواصل معنا عبر اتصل بنا.
❓ الأسئلة الشائعة حول مكبر الصوت PAM8403
1. لماذا لا تحتاج بوردة PAM8403 إلى ملفات (Inductors) على مخرج السماعات؟
لأن شريحة PAM8403 مصممة بتقنية Filterless Class-D التي تعتمد على الحث الذاتي لملف السماعة نفسها لتصفية تردد التقطيع العالي، بشرط ألا يزيد طول أسلاك السماعات عن 20–30 سم تقريباً.
2. هل يمكن تشغيل سماعات 8 أوم أو 16 أوم على دائرة PAM8403؟
نعم، تعمل بأمان تام على سماعات 4Ω و 8Ω؛ تحصل مع سماعات 4Ω على أقصى قدرة (3W لكل قناة عند 5V)، بينما مع سماعات 8Ω تكون القدرة حوالي 1.5W لكل قناة بصوت نقي وبرودة تامة.
3. كيف أتحكم في مستوى الصوت إذا ركبت PAM8403 لتعويض أيسي الصوت في شاشة؟
عند سحب إشارة الصوت (L_IN / R_IN) من مخرج معالج الشاشة (أو من أرجل دخول الإشارة لأيسي الصوت القديم بعد رفعه)، فإن التحكم في رفع وخفض الصوت من ريموت الشاشة سيعمل بشكل طبيعي تماماً.
4. ماذا يحدث لو انخفض جهد البطارية إلى 3 فولت؟
تستمر دائرة PAM8403 في العمل حتى جهد 2.5V، مما يجعلها مثالية للتشغيل على بطارية ليثيوم أيون واحدة (18650) طوال دورة تفريغها من 4.2V إلى 3.0V.
5. لماذا يفصل الصوت ويقطع عند رفع الصوت لأعلى درجة؟
تقطيع الصوت عند المستوى العالي يدل على أن مصدر الـ 5V ضعيف التيار (أقل من 500mA)؛ تأكد من السحب من خط 5V قوي (1A–2A) مع لحام مكثف كيميائي (470uF–1000uF) قريباً من طرفي الـ 5V والـ GND.
6. هل يجب نزع أيسي الصوت التالف من بوردة الشاشة قبل تركيب PAM8403؟
نعم، يجب دائماً رفع أيسي الصوت المحترق بالهوت إير أولاً حتى لا يسبب شورت على خط التغذية أو يكتم إشارة الصوت القادمة من المعالج.
7. كيف أركب مفتاح بوتنشيومتر خارجي (Volume Control) مع بوردة PAM8403؟
لتركيب مفتاح تعلية وتوطية صوت خارجي في الصب أو السماعات، استخدم مقاومة متغيرة مزدوجة ستيريو (Dual Gang Potentiometer 10kΩ or 50kΩ)، بحيث يدخل الصوت من المصدر إلى الطرف الأول، ويخرج من الطرف الأوسط إلى L / R في البوردة، ويتصل الطرف الثالث بأرضي الإشارة G.
8. هل يمكن دمج مخرجي اليسار واليمين معاً للحصول على قناة مونو 6 وات؟
لا يجوز أبداً ربط مخرج السماعة اليسرى مع اليمنى على التوازي في شريحة PAM8403 لأن كل قناة عبارة عن قنطرة H-Bridge مستقلة؛ وإذا كنت تستخدم سماعة واحدة فقط، وصّلها على إحدى القناتين واترك القناة الأخرى مفتوحة بدون حمل.
9. ما وظيفة الرجل رقم 5 (MUTE) والرجل رقم 12 (SHDN) في شريحة PAM8403؟
على بوردة QA03 تكون هاتان الرجلان موصلتين بمقاومات رفع (Pull-Up) إلى خط الـ 5V لتعمل الدائرة مباشرة فور التغذية؛ ويمكن للفنيين المتقدمين استخدامهما لكتم الصوت أو إيقاف الشريحة في وضع السكون عبر سحبهما إلى الأرضي.
