مرحباً بكم في الجوكر للالكترونيات، وجهتكم الأولى للقطع الإلكترونية الأصلية عالية الجودةNP9435A . اليوم يسعدنا أن نقدم لكم أحد أهم مكونات دوائر الطاقة الحديثة: ترانزستور NP9435A من نوع P-Channel MOSFET. هذه القطعة تمثل نقلة نوعية في عالم ترانزستورات الطاقة، حيث تجمع بين القدرة العالية على تحمل التيار والمقاومة المنخفضة جداً في آن واحد.

ما يميز هذا الترانزستور عن غيره هو تقنية التصنيع المتطورة  NP9435A Super High Dense Cell Design، والتي تسمح بدمج آلاف الخلايا في مساحة صغيرة جداً. هذا التصميم المبتكر ينتج عنه مقاومة توصيل منخفضة تبلغ 65 مللي أوم فقط، مما يعني أن الطاقة المفقودة على شكل حرارة ضئيلة جداً. تخيل معي أن تياراً بقوة 5 أمبير سيمر عبر هذه القطعة، فإن القدرة المفقودة لن تتجاوز 1.6 واط فقط!

في الجوكر للالكترونيات، ندرك تماماً أهمية الجودة والأصالة في عالم الإلكترونيات. لذلك، نحن نحرص على استيراد NP9435A مباشرة من خطوط الإنتاج المعتمدة في تايوان، مع شهادات منشأ وفواتير رسمية. خبرتنا الممتدة لأكثر من 15 عاماً في السوق المصري جعلتنا نفهم تماماً احتياجات الفنيين والمهندسين، ونعمل دائماً على توفير أفضل المنتجات بأفضل الأسعار.

سأشارككم تجربة واقعية لأحد عملائنا الكرام: كان يعمل على إصلاح بوردة شاشة LG كبيرة الحجم، وكانت المشكلة في دائرة الطاقة حيث كان ترانزستور SI9435 الأصلي محترقاً. بعد استشارة فريقنا الفني عبر الواتساب، نصحناه باستخدام NP9435A كبديل مباشر. النتيجة كانت مذهلة – الشاشة عادت للعمل بكفاءة أعلى، وسجل قراءات حرارة أقل بفضل المقاومة المنخفضة. هذه القصة تتكرر يومياً مع عملائنا الذين يثقون في جودة منتجاتنا وخبرة فريقنا.

دعني أوضح لك بعض المفاهيم التقنية بشكل مبسط: ترانزستورات PMOS مثل هذه القطعة تعمل بطريقة مختلفة عن ترانزستورات NMOS الأكثر شيوعاً. تحتاج هذه القطعة إلى جهد سالب على البوابة لتشغيلها، مما يجعلها مثالية لتطبيقات معينة مثل دوائر الحماية من القطبية العكسية. يمكنك توصيلها بطريقة بسيطة لحماية دائرتك من التلف إذا تم توصيل البطارية بشكل عكسي، وهي ميزة لا تقدر بثمن في الأجهزة التي تعمل بالبطاريات.

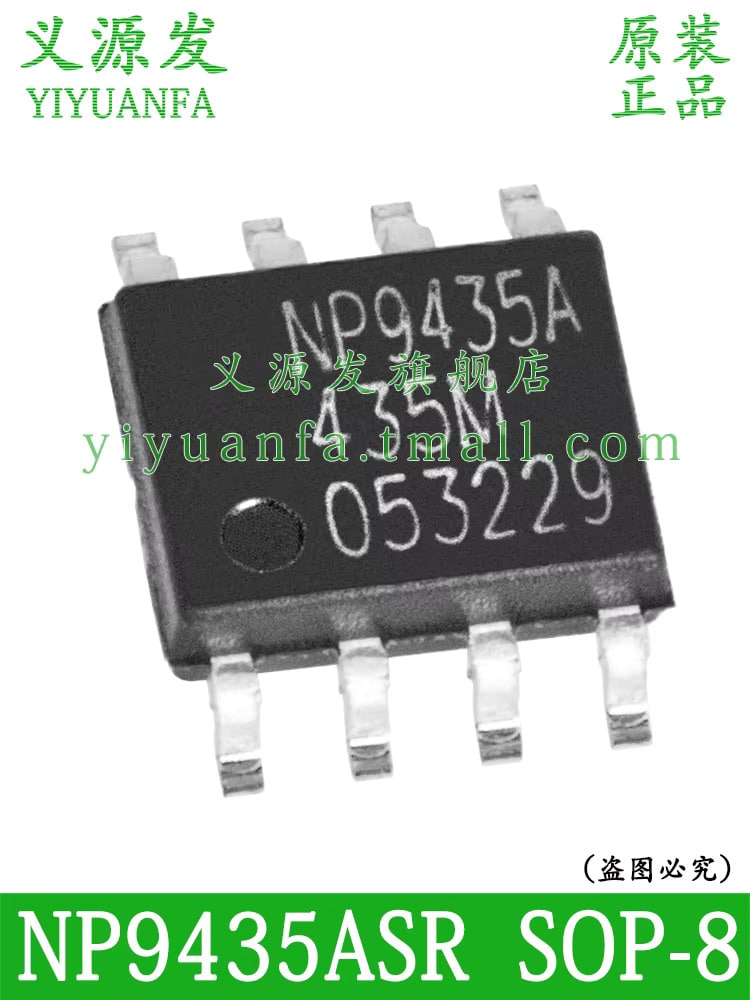

من الناحية التركيبية، تأتي NP9435A في عبوة SOP-8 المكونة من 8 أطراف، وهي عبوة SMD قياسية تستخدم في ملايين الأجهزة حول العالم. الأطراف موزعة بطريقة ذكية: الأطراف 1 و 2 و 3 متصلة بالمصدر (Source)، الطرف 4 هو البوابة (Gate)، والأطراف 5 و 6 و 7 و 8 متصلة بالمصرف (Drain). هذا التوزيع يساعد في توزيع التيار بالتساوي وتحسين تبديد الحرارة.

أما عن سرعة التبديل، فهي مذهلة حقاً. مع وقت تأخير عند التشغيل يبلغ 12 نانو ثانية فقط، يمكن لهذه القطعة العمل بترددات عالية جداً تصل إلى مئات الكيلوهرتز. هذا يجعلها مثالية لمصادر الطاقة التبديلية الحديثة (SMPS) ومحوّلات DC-DC عالية التردد. شحنة البوابة المنخفضة (27 nC) تعني أن دائرة قيادة البوابة لا تحتاج إلى تيار كبير، مما يبسط التصميم ويقلل التكلفة.

في النهاية، إذا كنت تبحث عن ترانزستور PMOS موثوق لأي تطبيق – سواء كان غسالة أو شاشة أو جهاز ريسيفر – فإن NP9435A هو الخيار الأمثل. فريق الجوكر للالكترونيات جاهز دائماً لمساعدتك عبر الواتساب 01288929498، سواء كنت بحاجة إلى استشارة فنية أو مساعدة في اختيار القطعة المناسبة. نحن هنا لنضمن نجاح مشروعك أو إصلاحك.

عند الحديث عن خصائص NP9435A، يجب أن نبدأ بجهد الانهيار (Breakdown Voltage) الذي يبلغ -30 فولت. هذا الرقم ليس اعتباطياً، بل يمثل أقصى جهد يمكن تطبيقه بين المصرف والمصدر دون أن تتلف القطعة. في التطبيقات العملية، ننصح دائماً بترك هامش أمان لا يقل عن 20%، مما يعني أن هذه القطعة مثالية للدوائر التي تعمل بجهد 12V أو 24V.

التيار المستمر الأقصى لهذا الترانزستور هو -5.3 أمبير عند درجة حرارة 25 درجة مئوية. لكن ماذا يعني هذا الرقم في الواقع العملي؟ يعني أن القطعة يمكنها تشغيل حمل يستهلك أكثر من 60 واط (عند جهد 12V) بشكل مستمر دون مشاكل. وإذا احتجت إلى تيار أعلى لفترات قصيرة، فإن التيار النبضي يمكن أن يصل إلى -20 أمبير، وهو مثالي لتطبيقات تشغيل المحركات والملفات.

المقاومة المنخفضة لهذه القطعة (65mΩ) لها تأثير كبير على كفاءة النظام. دعني أوضح لك ذلك بمثال حسابي: لنفترض أن لديك محركاً يستهلك 4 أمبير، وكنت تستخدم ترانزستوراً تقليدياً بمقاومة 200mΩ. القدرة المفقودة ستكون I²R = 16 × 0.2 = 3.2 واط. أما مع NP9435A، فإن القدرة المفقودة ستكون 16 × 0.065 = 1.04 واط فقط. هذا توفير يزيد عن 2 واط من الطاقة التي كانت ستهدر على شكل حرارة!

درجة حرارة التشغيل هي عامل حاسم آخر. هذا المنتج يمكنه العمل في نطاق حراري واسع من -55 درجة مئوية إلى +150 درجة مئوية. هذا يعني أنه يمكنك استخدامه في البيئات القاسية مثل داخل السيارة في الصيف الحار، أو في المناطق شديدة البرودة. المقاومة الحرارية (Junction to Ambient) تبلغ 62.5 درجة مئوية لكل واط، مما يعني أنه عند فقدان 2 واط، سترتفع درجة حرارة القطعة حوالي 125 درجة مئوية فوق المحيط. لذلك، ننصح بتحسين التبريد عند الاقتراب من التيار الأقصى.

من الناحية الديناميكية، تتميز هذه القطعة بسعات داخلية منخفضة: Ciss = 545 pF، Coss = 85 pF، Crss = 55 pF. هذه القيم المنخفضة تعني أن القطعة يمكنها التبديل بسرعات عالية جداً دون الحاجة إلى تيارات كبيرة لشحن وتفريغ هذه السعات. هذا مهم بشكل خاص في تطبيقات PWM عالية التردد حيث كل نانو ثانية لها أهميتها.

الدايود الداخلي (Body Diode) لهذا الترانزستور له خصائص مهمة أيضاً. وقت الاسترداد العكسي (trr) يبلغ 56 نانو ثانية فقط، مما يعني أن القطعة يمكنها التعامل مع الأحمال الحثية مثل المحركات والملفات بكفاءة عالية دون حدوث مشاكل الـ ringing أو الزيادات المفاجئة في الجهد.
