EZP2023+مبرمجه
السعر الأصلي هو: 1.500,00 EGP.850,00 EGPالسعر الحالي هو: 850,00 EGP.
غير متوفر في المخزون
الوصف
📑 فهرس المحتويات
🔹 EZP2023+مبرمجه – الأداة المثالية لبرمجة SPI Flash بسرعة واحترافية
EZP2023+مبرمجه هي جهاز مستقل ومحمول مصمم خصيصاً لبرمجة شرائح SPI Flash و EEPROM بسرعات فائقة تصل إلى 12 ميجاهرتز. من خبرتنا التي تزيد عن 10 سنوات في صيانة أجهزة الكمبيوتر والرسيفرات في مصر، نؤكد أن EZP2023+مبرمجه تقدم حلاً مثالياً للفنيين الذين يحتاجون إلى أداة سريعة وموثوقة بدون تعقيدات التعريفات. يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
📊 المواصفات الفنية الكاملة – EZP2023+مبرمجه
USB 2.0 HID (بدون تعريفات)
5V من USB، منظم داخلي 3.3V
حتى 12 ميجاهرتز (قابلة للتعديل)
SPI، Microwire (93C)
مقبس DIP8 عالي الجودة
حماية من التيار الزائد وعكس القطبية
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| الحد الأقصى للتيار (3.3V) | 100mA (مستمر) / 200mA (ذروة) | مناسب لمعظم شرائح SPI |
| نطاق جهد الشريحة الهدف | 3.3V (ثابت) | لا يدعم 5V أو 1.8V بدون محول |
| درجة حرارة التشغيل | -10°C إلى +50°C | مناسبة للاستخدام في الورش |
| الأبعاد | 65×45×15 مم | صغيرة وسهلة الحمل |

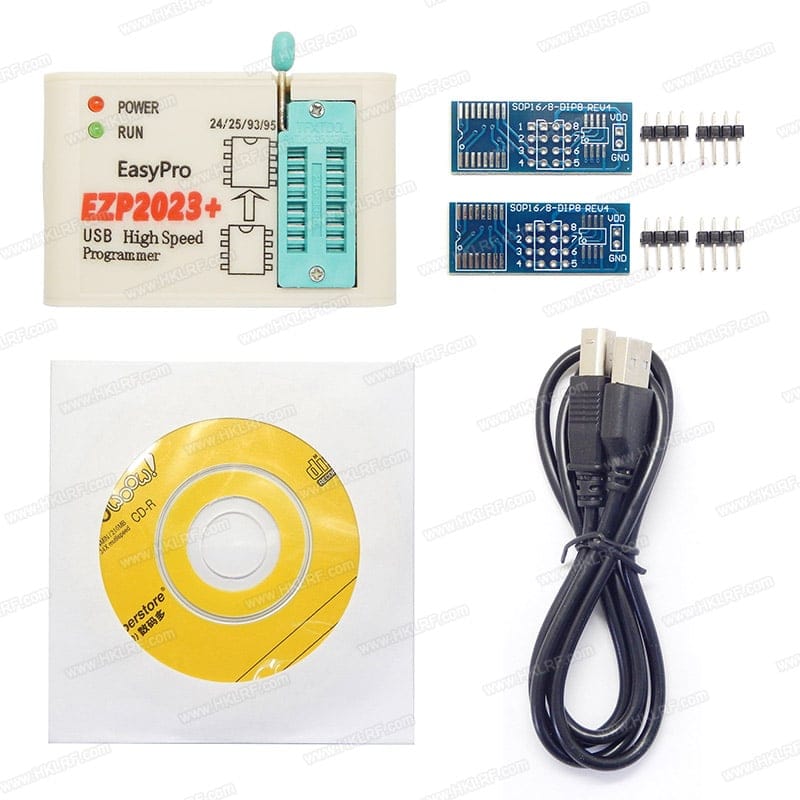

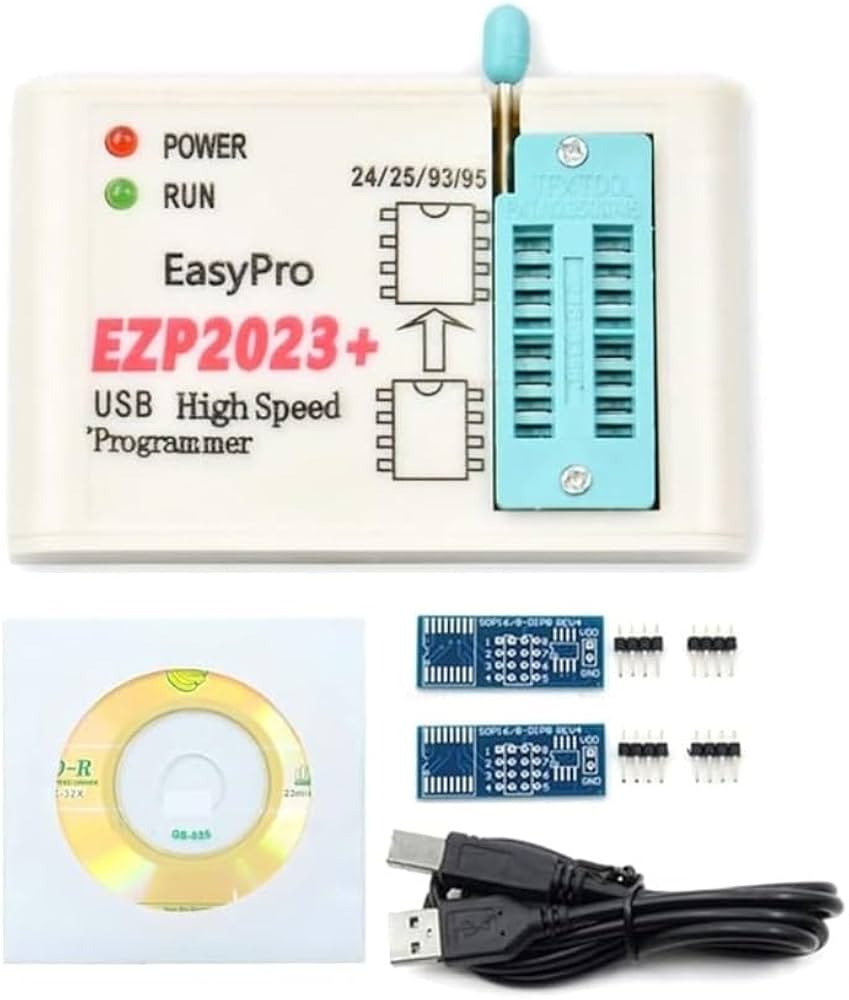

| العبوة | جهاز + كابل USB + محول SOP8 + مشبك اختياري | حسب الإصدار |
📍 دليل توزيع الأطراف (Pinout) – مقبس DIP8 لـ EZP2023+مبرمجه
المقبس مثبت على اللوحة بطبقة ذهبية لتحسين التوصيل. إليك وظائف الأطراف في وضع SPI:
| رقم الطرف (في مقبس DIP8) | الاسم | الوظيفة التفصيلية |
|---|---|---|
| 1 | CS# | Chip Select (تحديد الشريحة) – نشط منخفض |
| 2 | SCK | ساعة SPI (حتى 12 ميجاهرتز) |
| 3 | MOSI | Master Out Slave In – بيانات من المبرمجة إلى الشريحة |
| 4 | MISO | Master In Slave Out – بيانات من الشريحة إلى المبرمجة |
| 5 | GND | أرضي مشترك |
| 6 | VCC (3.3V) | خرج جهد منظم 3.3V حتى 100mA |
| 7 | HOLD# / WP# | تستخدم للتحكم في حماية الكتابة (اختياري) |
| 8 | NC | غير مستخدم |
🔧 تكوينات التوصيل والدوائر التطبيقية
EZP2023+مبرمجه تدعم وضعين رئيسيين:
- وضع SPI القياسي: توصيل مباشر لشرائح SPI Flash مثل 25Qxx. يستخدم في برمجة BIOS اللابتوبات، تحديث firmware الرسيفرات، وبرمجة أجهزة إنترنت الأشياء.
- وضع Microwire (93C series): من خلال برامج مثل NeoProgrammer، يمكن برمجة شرائح 93C46/56/66 المستخدمة في أجهزة السيارات وبطاقات الذاكرة القديمة.
مخطط توصيل لبرمجة شريحة SOP8 باستخدام محول: قم بتوصيل المحول (SOP8 إلى DIP8) بالمقبس، ثم ضع الشريحة في المحول مع مراعاة محاذاة الدبوس رقم 1. تأكد من أن الشريحة تعمل بجهد 3.3V فقط. تجنب توصيل شرائح 5V مباشرة لأنها قد تتلف.
🛡️ أنظمة الحماية والتشخيص في EZP2023+مبرمجه
- حماية التيار الزائد: فيوز إلكتروني يقطع التيار إذا تجاوز 200mA على خط 3.3V. يعود تلقائياً بعد إزالة الحمل الزائد.
- حماية عكس القطبية: دائرة تحمي المبرمجة إذا تم تركيب الشريحة بشكل معكوس (لكن الشريحة نفسها قد تتلف).
- مؤشر LED مزدوج: LED أخضر يضيء عند توصيل USB، LED أحمر يومض أثناء النشاط (قراءة/كتابة). إذا كان الأحمر ثابتاً، فهناك خطأ في الاتصال.
- مرشح USB مدمج: لتصفية الضوضاء وتحسين استقرار الإشارة.
💻 الأجهزة التي يمكن برمجتها بواسطة EZP2023+مبرمجه
| نوع الجهاز | ماركات شائعة | ملاحظات التوافق |
|---|---|---|
| لابتوب (BIOS) | HP, Dell, Lenovo, Acer, Asus | شرائح SPI 25Q، 25L، MXIC (حتى 16 ميجابايت) |
| رسيفر ستالايت | Strong, Tiger, Dream, Octagon | برمجة bootloader و EEPROM SPI |
| شاشات LCD/LED | Samsung, LG, TCL, Skyworth | شرائح SPI لحل مشاكل الإقلاع |
| أجهزة إنذار سيارات | متعددة | شرائح 93Cxx (باستخدام وضع Microwire) |
| أجهزة طبية | أجهزة قياس السكر، أجهزة ضغط | برمجة EEPROM لبيانات المعايرة |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| الجهاز لا يظهر في مدير الأجهزة | كابل USB تالف، منفذ USB ضعيف، جهاز معطوب | جرب كابل آخر ومنفذ آخر، ابحث عن جهاز HID جديد | استخدم كابل USB أصلي، أعد تشغيل الكمبيوتر |
| قراءة الشريحة تعطي FF فقط | توصيل خاطئ، جهد 3.3V غير موجود، الشريحة تالفة | قياس الجهد بين دبوس VCC و GND، فحص التوصيلات | تأكد من محاذاة الدبوس رقم 1، استخدم محول SOP8 نظيف |
| الكتابة تتوقف عند 0% | حماية الكتابة على الشريحة (WP# مرتفع)، أو الشريحة مقفولة | استخدم برنامج NeoProgrammer لقراءة حالة السجل | قم بتوصيل دبوس WP# إلى GND، أو استخدم خيار “Unprotect” |
| سخونة زائدة على الجهاز | قصر في أسلاك التوصيل، شريحة تستهلك تياراً كبيراً | المس الجهاز، قياس المقاومة بين VCC و GND على الشريحة | افصل فوراً، تأكد من أن الشريحة تعمل بجهد 3.3V فقط |
🔄 البدائل والمقارنات – EZP2023+مبرمجه مقابل غيرها
في الجوكر للالكترونيات، نقدم مجموعة واسعة من المبرمجات. إليك مقارنة موضوعية:
| المنتج | السرعة (SPI) | البروتوكولات | الحماية | التعريفات | السعر النسبي | التوصية |
|---|---|---|---|---|---|---|
| EZP2023+مبرمجه | حتى 12 ميجاهرتز | SPI, Microwire | تيار زائد، عكس قطبية | HID (لا تحتاج) | متوسط | الأفضل للسرعة والسهولة |
| CH341A (عادي) | حتى 4 ميجاهرتز | SPI, I2C, UART | أساسية | تحتاج تعريف | اقتصادي | للمبتدئين ومتعددة الاستخدامات |
| CH341A الاصدار المطور | حتى 4 ميجاهرتز | SPI, I2C, UART | ممتازة | تحتاج تعريف | اقتصادي ++ | للمحترفين الذين يحتاجون I2C |
| RT809F | حتى 12 ميجاهرتز | SPI, I2C, NAND, LCD | جيدة | تحتاج تعريف | مرتفع | لفني الشاشات المتقدم |
| RT809H | حتى 24 ميجاهرتز | SPI, NAND, eMMC | متكاملة | تحتاج تعريف | مرتفع جداً | للمختبرات الاحترافية |
خلاصة: اختر EZP2023+مبرمجه إذا كنت تبحث عن سرعة فائقة وسهولة في الاستخدام (بدون تعريفات) وتركز على شرائح SPI بشكل أساسي. أما إذا كنت تحتاج إلى برمجة I2C أو UART، فـ CH341A هو الأنسب. للمهام المتقدمة مثل NAND و eMMC، توجه إلى RT809H.
📖 قاموس المصطلحات التقنية (Glossary)
SPI: واجهة تسلسلية لنقل البيانات بين المبرمجة والذاكرة، تستخدم في شرائح BIOS. HID: جهاز واجهة بشرية (Human Interface Device) – لا يحتاج إلى تعريفات خاصة. BIOS: البرنامج الثابت الذي يقوم بتشغيل الحاسوب. SOIC8:封装 ذات 8 دبابيس سطحية شائعة لشرائح الفلاش. EEPROM: ذاكرة قابلة للمسح كهربائياً. NeoProgrammer: برنامج مفتوح المصدر يدعم آلاف الشرائح عبر EZP2023+مبرمجه. Microwire: بروتوكول اتصال تسلسلي لشرائح 93Cxx. Quiescent Current: تيار السكون عندما لا تعمل المبرمجة.
📄 الداتا شيت والمصادر التقنية الموثوقة
للمهندسين والفنيين الذين يرغبون في الغوص في التفاصيل الدقيقة، نوفر رابط تحميل دليل المستخدم لـ EZP2023+مبرمجه. كما نوصي بالاستعانة بالمصادر الخارجية التالية (DoFollow) للحصول على معلومات إضافية عن الشرائح والدوائر:
📥 تحميل PDF – دليل EZP2023+ التقني
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أكبر قاعدة بيانات لأوراق البيانات (Datasheets) لملايين الشرائح الإلكترونية.
- Datasheet4u.com – محرك بحث متخصص في أوراق البيانات والمواصفات الفنية.
- Alltransistors.com – دليل شامل للترانزستورات والثنائيات و MOSFETs مع إمكانية المقارنة.
- Arduino Forum – منتدى عالمي لمناقشة مشاريع المتحكمات الدقيقة واستخدام المبرمجات مثل EZP2023+مبرمجه.
نوصي بالاستعانة بهذه المراجع للحصول على فهم أعمق للدوائر التطبيقية وتفاصيل التوقيت (timing diagrams).
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ لا تهمل قراءة الشريحة مرتين: دائماً قم بعملية قراءة مزدوجة وقارن قيمة CRC أو checksum قبل الكتابة، خاصة مع شرائح BIOS الحيوية.
- ✔️ استخدم محول SOP8 عالي الجودة: المحولات الرديئة تسبب ضعف التلامس وأخطاء في القراءة. المحول المرفق مع EZP2023+مبرمجه ممتاز.
- ✔️ انتبه لجهد الشريحة: هذه المبرمجة تعمل فقط بجهد 3.3V. لا تحاول برمجة شرائح 5V مباشرة (مثل بعض 24Cxx القديمة) بدون محول مستوى.
- ✔️ جرب برامج بديلة: إلى جانب البرنامج الرسمي EZP2023، يمكنك استخدام NeoProgrammer أو AsProgrammer (يدعم أكثر من 500 شريحة). بعض الشرائح تحتاج إلى إعدادات خاصة.
- ✔️ لا تترك المبرمجة موصولة بدون شريحة لفترة طويلة: ذلك قد يسبب ارتفاعاً بسيطاً في درجة حرارة المنظم، ويفضل فصلها بعد الاستخدام.
- ✔️ إذا حدث خطأ أثناء الكتابة، لا تقم بإعادة تشغيل الكمبيوتر فوراً: افصل المبرمجة، أغلق البرنامج، ثم أعد المحاولة. في بعض الحالات، قد تحتاج إلى مسح الشريحة بالكامل (Erase) قبل إعادة الكتابة.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة من المصنع مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات البرمجة واختيار الإعدادات الصحيحة. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة على الكميات.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
خالد إبراهيم – فني صيانة لابتوبات (القاهرة)
“EZP2023+مبرمجه سريعة جداً مقارنة بـ CH341A. برمجة شريحة 25Q64 استغرقت 12 ثانية فقط. أنصح بها بشدة.”
محمد سعيد – صاحب ورشة رسيفر (الإسكندرية)
“الجهاز ممتاز وسهل الاستخدام، لا يحتاج إلى تعريفات. العيب الوحيد أنه لا يدعم I2C، لكن بالنسبة لعملي (الرسيفرات) فهو رائع.”
هند محمود – مهندسة إلكترونيات (الجيزة)
“جودة التصنيع عالية، والسرعة تفوق التوقعات. استخدمته لبرمجة BIOS لـ 10 أجهزة لابتوب بنجاح كامل.”
أحمد رجب – هاوي أردوينو (المنصورة)
“أفضل أداة لبرمجة شرائح SPI. البرنامج سهل والجهاز يشتغل مباشرة. أنصح به للمبتدئين.”
سامي عطية – فني شاشات LED (بورسعيد)
“سريع جداً في القراءة والكتابة. لكني أتمنى لو كان يدعم شرائح 5V أيضاً. عموماً أنا راضٍ جداً.”
🔗 منتجات ذات صلة – اكتشف المزيد من المبرمجات
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما الفرق بين EZP2023+مبرمجه و CH341A؟ EZP2023+مبرمجه أسرع (حتى 12 ميجاهرتز) ولا يحتاج إلى تعريفات (HID)، بينما CH341A أبطأ قليلاً لكنه يدعم I2C و UART.
- هل تدعم EZP2023+مبرمجه برمجة eMMC؟ لا، هذا الجهاز مخصص فقط لشرائح SPI Flash و Microwire. لبرمجة eMMC تحتاج إلى RT809H.
- كيف يمكنني تحديث البرنامج الثابت لـ EZP2023+مبرمجه نفسه؟ نادراً ما يحتاج إلى تحديث، لكن يمكنك تنزيل أحدث إصدار من البرنامج من الموقع الرسمي للمصنع.
- هل يمكن استخدام EZP2023+مبرمجه لبرمجة BIOS للابتوب مباشرة على اللوحة؟ نعم، باستخدام مشبك SOIC8 (متوفر بشكل منفصل) مع مراعاة فصل الطاقة عن اللوحة.
- ما هي أقصى سعة شريحة تدعمها EZP2023+مبرمجه؟ تدعم شرائح SPI حتى 16 ميجابايت (128 ميجابت) مثل W25Q128، ولكن قد تحتاج إلى برنامج يدعمها.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – EZP2023+مبرمجه
1. هل يحتاج EZP2023+مبرمجه إلى تثبيت تعريفات على Windows؟
لا، لأنه جهاز HID (Human Interface Device) ويتعرف عليه Windows تلقائياً دون أي تعريفات إضافية.
2. ما هي سرعة البرمجة القصوى؟
تصل إلى 12 ميجاهرتز في وضع SPI، مما يجعلها أسرع من CH341A بأكثر من 3 مرات.
3. هل يدعم برمجة شرائح 1.8V؟
لا يدعم مباشرة. تحتاج إلى محول مستوى منفصل (level shifter) لتقليل الجهد إلى 1.8V.
4. ما هي البرامج المتوافقة مع EZP2023+مبرمجه؟
البرنامج الرسمي (EZP2023_Software)، NeoProgrammer، AsProgrammer، FlashRom، وبرامج الطرف الثالث.
5. هل يمكن استخدامه كمحول USB إلى TTL؟
لا، هذه المبرمجة مخصصة فقط لبرمجة شرائح SPI ولا تدعم وضع UART.
6. ما هي أنواع الشرائح المدعومة؟
SPI NOR Flash (25 series)، EEPROM Microwire (93C series)، وبعض شرائح SPI EEPROM (25 series).
7. كيف أتأكد من أن المبرمجة تعمل بشكل صحيح؟
قم بتوصيلها بالكمبيوتر، يجب أن يظهر LED أخضر. ثم جرب قراءة شريحة معروفة العمل مثل 25Q80.
8. هل يتوافق مع أنظمة التشغيل Linux و Mac؟
نعم، يدعم Linux عبر برامج مثل flashrom وواجهة HID، وماك عبر برامج طرف ثالث، لكن الأداء الأفضل على Windows.
9. ما هي علامات تلف المبرمجة؟
سخونة زائدة بدون شريحة، عدم ظهور LED، فشل قراءة جميع الشرائح، توقف الكتابة عند نفس النسبة.
10. كيف يمكنني اختبار سلامة المبرمجة؟
قم بقياس الجهد بين دبوس 3.3V و GND (يجب أن يكون 3.3V). ثم حاول قراءة شريحة معروفة.
11. هل توجد نسخة لبرمجة شرائح الجهد 5V؟
لا، هذه المبرمجة مصممة فقط لـ 3.3V. لبرمجة 5V، استخدم CH341A مع ضبط الجهد.
12. ما هو الفرق بين EZP2023+مبرمجه و RT809F؟
RT809F أغلى ثمناً ويدعم برمجة NAND و I2C و LCD، لكن EZP2023+مبرمجه أسرع في SPI وأسهل في الاستخدام.
13. هل يمكن استخدامه لبرمجة Arduino كـ ISP؟
نعم، يمكن استخدامه كـ SPI programmer لتحميل bootloader على Atmega عبر avrdude مع تحديد programmer كـ “ezp2023”.
14. كيف أحمي المبرمجة من التفريغ الكهروستاتي (ESD)؟
يوصى باستخدام سوار تأريض عند التعامل معها في بيئة جافة. اللوحة تحتوي على حماية ESD محدودة.
15. ما هي مدة الضمان على المنتج؟
ضمان 14 يوماً ضد عيوب التصنيع من الجوكر للالكترونيات. يمكن استبداله أو استرداد قيمته.
16. هل يتم شحن المنتج لجميع محافظات مصر؟
نعم، نوفر شحن سريع لجميع المحافظات (القاهرة، الإسكندرية، الجيزة، الدقهلية، الشرقية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
17. كم تكلفة الشحن داخل مصر؟
تكلفة الشحن تبدأ من 50 جنيهاً للطلبات الصغيرة، وقد تكون مجانية للطلبات التي تزيد عن 1000 جنيه (حسب العروض).
18. ماذا أفعل إذا وصل المنتج معطوباً؟
تواصل معنا فوراً عبر واتساب 01288929498 مع إرفاق فيديو يوضح العطل، وسنقوم باستبداله فوراً وفق سياسة الاسترجاع.
19. هل يمكن تتبع طلبي؟
نعم، نوفر رقم تتبع الشحن فور إرسال الطلب، يمكنك متابعته عبر موقع شركة الشحن.
20. أين أجد دروس فيديو بالعربية لاستخدام EZP2023+مبرمجه؟
نقوم حالياً بتجهيز سلسلة فيديوهات على قناة الجوكر للالكترونيات في يوتيوب. يمكنك أيضاً طلب الدعم عبر الواتساب للحصول على روابط لشروحات موثوقة.
