CA-901 ميديول باور للشاشات الكبيره
75.00 EGP
ميديول باور CA-901 REV:02 لإصلاح الشاشات الكبيرة حتى 46 بوصة مع اختيار جهد 12V أو 24V وفوتوكوبلر وTL431 مدمجين.
الوصف
CA-901 – ميديول باور للشاشات الكبيرة حتى 46 بوصة مع دائرة فيدباك مدمجة
عند تعطل بوردة الباور في شاشات التلفزيون الكبيرة (32 إلى 46 بوصة)، غالباً لا ينحصر الضرر في موسفت التقطيع فحسب، بل يمتد أحياناً ليشمل الفوتوكوبلر ومنظم الجهد في دائرة التثبيت. يتميز CA-901 ميديول باور للشاشات الكبيره (إصدار CA-901 REV:02) بدمجه للفوتوكوبلر (PC817) ومنظم الجهد (TL431) وموسفت قدرة كبير على نفس اللوحة، مما يتيح أخذ عينة الجهد مباشرة من الجانب البارد (DC Sampling) بجهد قابل للتحديد (12V أو 24V).
يقدم متجر الجوكر للإلكترونيات هذا الموديول العملي لورش ومراكز صيانة الشاشات لإنجاز إصلاحات الباور المعقدة بثبات عالٍ وقدرة تحمل تلائم التلفزيونات الكبيرة.
🧭 دليل فحص وتركيب CA-901 REV:02:
⚙️ الخصائص المعمارية والكهربائية لموديول CA-901

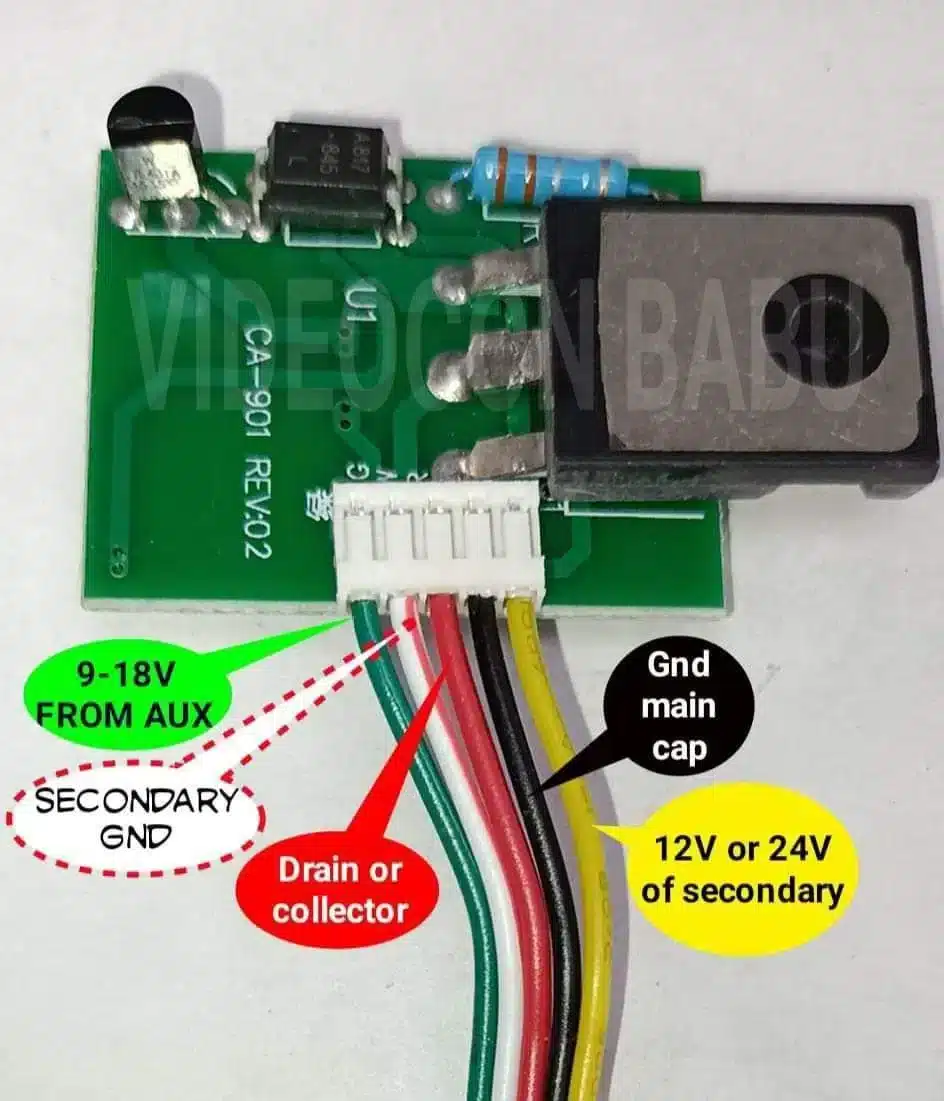

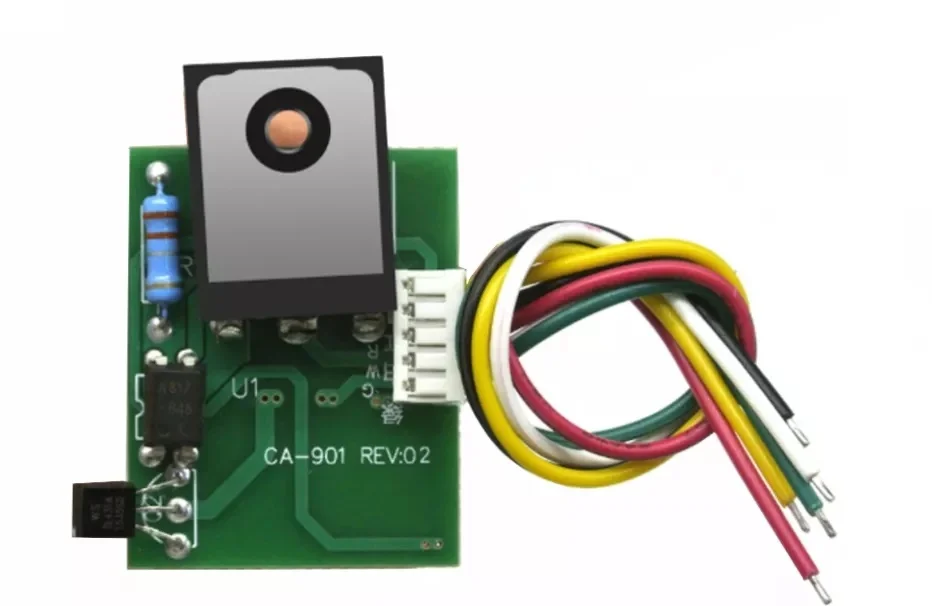

كما هو ظاهر بوضوح على بوردة CA-901 REV:02 في الصورة، تحتوي اللوحة على ترانزستور التقطيع المعدني الضخم، وفوتوكوبلر 817، ومنظم الجهد المرجعي 431، ومقاومة الطاقة، مما يجعلها وحدة متكاملة بالمعنى الهندسي:
| الموديل والإصدار | CA-901 (REV:02) — Universal Flyback Sampling Power Module |
|---|---|
| مقاس الشاشات المدعوم | شاشات التلفزيون LCD و LED حتى 46 بوصة (أجهزة 12V و 24V) |
| الجهود المرجعية القابلة للاختيار | 12V أو 24V DC عبر نقاط اللحام (Selection Pads) على ظهر الموديول (تأتي مضبوطة غالباً على 24V افتراضياً) |
| مكونات التثبيت المدمجة | فوتوكوبلر عزل 817 + منظم جهد دقيق TL431 مدمجان مباشرة بالبوردة |
| جهد العمل الابتدائي (Primary) | مكثف التغذية الرئيسي ~300V DC + جهد بدء/تغذية مساعدة 9V–18V |
| واجهة التوصيل | ضفيرة 5 أسلاك (3 للجانب الساخن: أحمر، أسود، أخضر + 2 للجانب البارد: أصفر، أبيض) |
⚡ تقسيم الأسلاك الخمسة بين الجانب الساخن (Hot) والبارد (Cold) في CA-901
على عكس CA-888 التي توصل أسلاكها الخمسة في الجانب الساخن فقط، ينقسم توصيل CA-901 ميديول باور إلى منطقتين معزولتين عبر الفوتوكوبلر المدمج فيه؛ لذا احذر من عكس أسلاك الساخن والبارد:
| السلك | المنطقة (Side) | نقطة اللحام الدقيقة |
|---|---|---|
| 🔴 الأحمر (Red) | ساخن (Primary) | طرف Drain لمكان موسفت الباور الأصلي (المتصل بالملف الابتدائي لمحول الشوبر). |
| ⚫ الأسود (Black) | ساخن (Primary) | الطرف السالب (-) لمكثف التنعيم الكبير (300V) (الأرضي الساخن). |
| 🟢 الأخضر (Green) | ساخن (Primary) | خط تغذية البدء/الملف المساعد VCC (9V–18V) مع فصل مسار أيسي الباور التالف القديم تماماً. |
| 🟡 الأصفر (Yellow) | بارد (Secondary) | الخط الموجب الرئيسي للخرج (+12V أو +24V) عند كاثود دايود التقويم الثانوي / مكثف الخرج. |
| ⚪ الأبيض (White) | بارد (Secondary) | الأرضي البارد (Cold GND) على سالب مكثف الخرج بالجانب الثانوي. |
📺 التطبيقات والأعطال التي يعوضها CA-901 في الشاشات الكبيرة
إصلاح دوائر التغذية ذات القدرة الأعلى التي لا تتحملها موديولات الرسيفرات الصغيرة، مع استقرار الجهد لإنفرتر الإضاءة الخلفية.
عند احتراق البوردة بسبب صاعقة أو تذبذب كهرباء وتلف الفوتوكوبلر ومنظم TL431، يقوم CA-901 بتولي عملية التثبيت من الصفر.
سواء كانت بوردة الباور الأصلية تخرج 12 فولت للمين بورد أو 24 فولت لدائرة الليدات، يمكنك ضبط عينة الجهد بالجمبر المناسب.
📊 مقارنة بين CA-901 وبدائله في قسم الشاشات بالجوكر
| المنتج بالمتجر | البنية والقدرة | متى يناسبك؟ |
|---|---|---|
| CA-901 ميديول باور | موسفت كبير + PC817 + TL431، سحب عينة 12V/24V من الجانب البارد، حتى 46 بوصة. | عند تلف التقطيع أو الفيدباك في شاشات 32–46 بوصة مع سلامة الشوبر. |
| CA-888 ميديول باور | يستخدم فوتوكوبلر البوردة الأصلي، 5 أسلاك بالجانب الساخن فقط، للشاشات الصغيرة والرسيفرات. | للرسيفرات والشاشات حتى 32 بوصة عند سلامة دائرة الفيدباك. |
| دائرة باور تليفزيون 180 وات معزول | وحدة تغذية كاملة مستقلة لا تعتمد على ملفات الشوبر القديم. | للشاشات الأكبر من 46 بوصة أو عند احتراق ملفات الشوبر. |
| حزمة 25 قطعة من CA-901 للورش | نفس موديول CA-901 بكمية جملة اقتصادية لمراكز الصيانة. | للمراكز والمحلات لتوفير مخزون دائم وتخفيض تكلفة القطعة. |
🛠️ ضوابط التركيب واختيار جهد العينة (12V / 24V)
- التأكد من اختيار الفولت قبل اللحام: راجع نقاط الاختيار على البوردة (12V أو 24V) وأكد توافقها مع الخط الذي ستلحم عليه السلك الأصفر؛ إذا كان خط الخرج 12 فولت وتركتها على 24 فولت فسيرتفع الجهد للضعف ويتلف المين بورد.
- الاختبار على حمل وهمي: قبل توصيل كابل المين بورد أو الليدات، افصل الحمل وضع مقاومة حمل وهمية (10W–20W Dummy Load) وشغّل عبر لمبة السريا وقِس ثبات الفولت بالأفوميتر.
- عزل المشتت المعدني: استخدم ميكا/سيليكون عازل تحت ترانزستور الموديول مع مسمار معزول عند ربطه في ألمونيوم التبريد لأن جسم الترانزستور يحمل جهداً عالياً (~300V).
- فحص دائرة السنابر (Snubber): تأكد من سلامة الدايود والمكثف الأزرق عالي الجهد والمقاومة حول ملف الشوبر الابتدائي لحماية الترانزستور من النبضات العكسية.
- فصل دائرة التثبيت القديمة تماماً: بما أن موديول CA-901 REV:02 يشتمل على فوتوكوبلر PC817 ومنظم جهد TL431 مدمجين على بوردته، يجب نزع الفوتوكوبلر القديم من بوردة الشاشة لعدم حدوث تداخل بين دائرتي الفيدباك.
- مراجعة مكثفات الخرج الثانوية: تأكد من عدم انتفاخ مكثفات التنعيم على خط الـ 12V أو 24V (مثل مكثفات 1000uF/25V أو 470uF/35V)؛ لأن ارتفاع مقاومة الـ ESR للمكثف يسبب تموجاً عالياً في الجهد قد يجعل الموديول يدخل في وضع الحماية.
🔬 دليل تشخيص أعطال بوردة الباور بعد تركيب CA-901 في الشاشات الكبيرة
في الشاشات مقاس 32 إلى 46 بوصة، تختلف طبيعة الأحمال بين لحظة الستاند باي (Standby) ولحظة إقلاع الإضاءة الخلفية (Backlight On). يساعدك الجدول التالي في تشخيص أي سلوك غير معتاد أثناء معايرة CA-901 ميديول باور للشاشات الكبيره:
| الحالة أو العرض الظاهر | تفسير العطل هندسياً | الإجراء الصحيح للإصلاح |
|---|---|---|
| الجهد مستقر في الستاند باي ويهبط عند تشغيل الشاشة | هبوط جهد التغذية المساعدة الواصل للسلك الأخضر (VCC) عند سحب التيار، أو ضعف مكثف الـ 300V الرئيسي. | استبدل مكثف خط الـ VCC (عادة 22uF–47uF/50V) وتأكد من قراءة مكثف الإدخال الكبير (300V–310V DC تحت الحمل). |
| الخرج يعطي 24V على مسار مصمم لـ 12V | ترك إعداد الجمبر الخلفي على الوضع الافتراضي (24V) أثناء توصيل السلك الأصفر على خط 12V. | افصل الكهرباء فوراً وعدّل نقطة القصدير على ظهر الموديول من وضع 24V إلى وضع 12V قبل توصيل المين بورد. |
| سخونة مرتفعة في ترانزستور CA-901 بعد 10 دقائق | ضعف التبريد الميكانيكي أو تلف مكثف دائرة الـ Snubber على الملف الابتدائي للشوبر. | ضع معجون تبريد حراري جيد مع تثبيت المسمار بإحكام، وافحص مكثف السيراميك (1nF–2.2nF/1KV) والدايود السريع بجوار الشوبر. |
| صوت صفير خفيف من محول الشوبر بدون حمل | عمل الموديول في نمط تقطيع النبضات (Burst Mode) عند غياب الحمل تماماً عن الجانب البارد. | وصل حمل الاختبار أو كابل المين بورد؛ ستلاحظ اختفاء الصوت وانتظام التردد فور سحب تيار التشغيل الطبيعي. |
📌 نصيحة ذهبية عند التثبيت داخل حوض الشاشة: نظراً لأن بوردات الشاشات المسطحة الحديثة تتميز بارتفاع منخفض للغطاء الخلفي، يمكنك تثبيت لوحة CA-901 في مساحة فارغة بجوار المشتت الحراري مع تمديد أسلاك قصيرة معزولة بالشرنك الحراري، والتأكد من عدم اقتراب أسلاك الجانب الساخن (الأحمر والأسود والأخضر) من الشاسيه المعدني أو من أسلاك الجانب البارد (الأصفر والأبيض) للحفاظ على العزل الجلفاني الكامل.
🏆 الثقة والضمان من الجوكر للإلكترونيات
منذ 1985 نوفر للورش ومراكز الصيانة قطع الغيار الأصلية المفحوصة مع حق الاستبدال والاسترجاع خلال 14 يوماً.
🚚 الشحن السريع والدعم
توصيل لجميع المحافظات مع متابعة عبر تتبع الطلبات، واستفسارات الجملة عبر اتصل بنا.
❓ الأسئلة المتكررة عن CA-901 ميديول باور
1. ما الفرق الأساسي بين CA-901 و CA-888؟
CA-901 مصمم للشاشات الأكبر (حتى 46 بوصة) ويحتوي على فوتوكوبلر ومنظم TL431 مدمجين مع اختيار عينة 12V أو 24V من الجانب البارد، بينما CA-888 يعتمد على الفوتوكوبلر الأصلي للشاشة ومناسب للمقاسات حتى 32 بوصة.
2. هل أترك الفوتوكوبلر القديم في البوردة عند تركيب CA-901؟
لا، يجب نزع الفوتوكوبلر القديم والموسفت والأيسي التالف من البوردة لأن موديول CA-901 يمتلك دائرة الفيدباك والعزل الخاصة به.
3. لو كانت الشاشة تخرج 12V و 5V معاً فأين أوصل السلك الأصفر؟
اضبط الموديول على 12V ووصّل السلك الأصفر بخط الـ 12V الرئيسي (الأقوى في دائرة الشوبر)، وعند استقرار الـ 12V سيستقر خط الـ 5V التابع لنفس المحول تلقائياً، أما إذا كانت 5V من منظم مستقل مثل CA-1235 فيُضبط خط الـ 12V أولاً.
4. هل تصلح لبوردات الباور التي تعمل بدائرة PFC في شاشات 49 و 55 بوصة؟
للشاشات فوق 46 بوصة ذات الـ PFC واستهلاك التيار المرتفع، يُنصح باستخدام دائرة تغذية كاملة بقدرة 180 وات معزولة بدلاً من موديول CA-901.
5. كيف أعرف ما إذا كان جمبر الفولت على ظهر CA-901 مضبوطاً على 12V أم 24V؟
عند قلب بوردة CA-901 REV:02 ستجد نقاط تلامس نحاسية بجوار منظم الجهد المرجعي TL431 مكتوب بجانبها بوضوح 12V و24V؛ تأتي البوردة من المصنع عادةً على وضع 24V (بدون قفل جمبر 12V)، فإذا كانت بوردة الشاشة تخرج 12V فقط كجهد رئيسي، قم بوضع نقطة قصدير لقفل جمبر 12V وافحص الجهد بالأفوميتر قبل توصيل كابل الداتا والـ Main Board.
6. ماذا أفعل إذا كانت بوردة الشاشة تحتوي على خطين 12V و24V معاً من نفس محول الشوبر؟
في هذه الحالة انظر أين كان متصلاً مسار الفيدباك الأصلي (مقاومات TL431 القديمة)؛ فإذا كان الفيدباك مسحوباً من خط الـ 12V فاضبط الموديول على 12V وألحم السلك الأصفر على موجب مكثف الـ 12V، وسيخرج خط الـ 24V تلقائياً بقيمته الصحيحة تبعاً لنسبة لفات الشوبر، والعكس صحيح.
7. هل يؤثر طول السلكين الأصفر والأبيض على ثبات الفولت في الشاشات الكبيرة؟
نعم، ينصح دائماً بتمرير السلكين الأصفر والأبيض بعيداً عن جسم محول الشوبر وملفات الـ EMI مع تقصيرهما قدر المستطاع واللحام مباشرة على أطراف مكثف التنعيم الثانوي، وذلك لمنع التقاط أي ترددات تقطيع قد تسبب رعشة خفيفة في إضاءة الشاشة أو زنة في الصوت.
