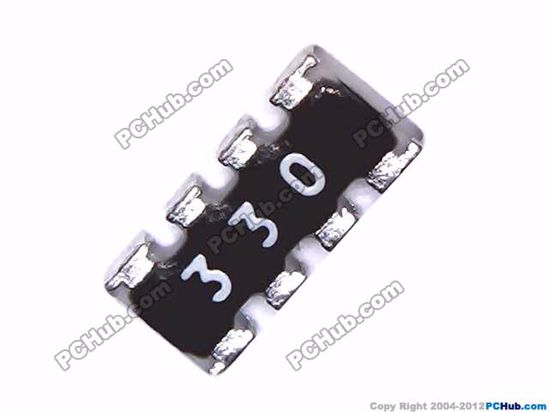

مقاومة رباعية 330
2,00 EGP
الوصف
📑 فهرس المحتويات
🔰 مقاومة رباعية 330 – تيار أعلى، إضاءة أقوى، وتصميم أنظف
من خبرتنا الطويلة في صيانة أجهزة الريسيفر ولوحات التحكم في مصر، اكتشفنا أن استخدام مقاومة رباعية 330 بدلاً من 470 أوم يمنح تياراً أعلى للمؤشرات الضوئية LED، مما يجعل الإضاءة أكثر وضوحاً في ورش العمل المصرية. هذه الحزمة المتكاملة (DIP-8) تضم أربع مقاومات بقيمة 330Ω، قدرة 0.25 واط لكل مقاومة، وتسامح ±5%. الجوكر للالكترونيات يستورد هذا المنتج الأصلي مباشرة، ويوفر توصيل سريع لجميع محافظات مصر خلال 24-48 ساعة. في هذا الدليل الاحترافي، سنشرح كل ما تحتاج معرفته عن هذه المقاومة الرباعية المذهلة.
⚙️ المواصفات التقنية الدقيقة لمقاومة رباعية 330
📌 دليل الأطراف (Pinout) للمقاومة الرباعية 330 DIP-8
النوع المتوفر لدينا هو المعزول (isolated) حيث كل مقاومة طرفان منفصلان. الترقيم كالتالي:
| الدبوس (Pin) | التوصيف | الوظيفة |
|---|---|---|
| 1 | R1 – A | الطرف الأول للمقاومة الأولى 330Ω |
| 2 | R1 – B | الطرف الثاني للمقاومة الأولى |
| 3 | R2 – A | الطرف الأول للمقاومة الثانية |
| 4 | R2 – B | الطرف الثاني للمقاومة الثانية |
| 5 | R3 – A | الطرف الأول للمقاومة الثالثة |
| 6 | R3 – B | الطرف الثاني للمقاومة الثالثة |
| 7 | R4 – A | الطرف الأول للمقاومة الرابعة |
| 8 | R4 – B | الطرف الثاني للمقاومة الرابعة |
🔌 دوائر تطبيقية عملية باستخدام مقاومة رباعية 330
Vcc (5V) — (330Ω) — LED أحمر (VF≈2V) — GND
التيار = (5-2)/330 ≈ 9.1mA → إضاءة ممتازة للوحات الأمامية للريسيفر.
// 2- شبكة رفع (Pull-up) بـ 330Ω لحافلة البيانات (مناسب لـ 5V)
Vcc (5V) —-/\/\/\—- (330Ω) —- SDA/SCL
تيار السحب ≈ 15mA، قوي جداً ومناسب للخطوط الطويلة.
- كمقاومات تحديد تيار لـ 4 لمبات LED: إذا أردت إضاءة أقوى من مقاومة رباعية 470، فإن 330Ω تزيد التيار بنسبة 50% تقريبًا، مثالية لمؤشرات الطاقة في أجهزة الاستقبال الفضائي.
- مقاومات سحب (Pull-up) قوية: في دوائر I2C الطويلة أو عندما تكون سعة الخط عالية، توفر 330Ω تيار سحب أكبر يضمن حافات إشارة نظيفة.
- مقسم جهد مرجعي: يمكن تكوين مقسم جهد بـ 330Ω / 330Ω للحصول على نصف جهد الدخل.
🛡️ حماية وتشخيص المقاومة الرباعية 330
- التعامل مع القدرة: الحد الأقصى للتيار حوالي 27mA. لو زاد التيار عن 30mA، سترتفع الحرارة وقد تنفتح المقاومة.
- الاختبار باستخدام الأوميتر: يجب أن تقرأ بين 313Ω و 346Ω (±5%).
- مقاومة العزل: بين المقاومات المختلفة يجب أن تكون قراءة “مفتوح” (أكبر من 100 ميجا أوم).
- نصائح اللحام: استخدم حرارة 340°C لمدة لا تتجاوز 4 ثوانٍ لتجنب إتلاف القالب البلاستيكي.
📺 أجهزة حقيقية تستخدم مقاومة رباعية 330 (تجارب ورش مصر)
| الجهاز/التطبيق | ماركات وأمثلة | دور المقاومة الرباعية 330 |
|---|---|---|
| أجهزة الريسيفر الأرضي والفضائي | Strong, Humax, Dreambox, Tiger | توفير تيار 9-10mA ليدات الطاقة وحالة القفل، إضاءة واضحة في النهار. |
| لوحات الأردوينو و Raspberry Pi Pico | Arduino UNO, Mega, Pico | كشبكة pull-up قوية لحافلات SPI أو كمقاومات تحديد تيار لمصفوفات LED. |
| شاشات LCD و LED التلفزيونية | Samsung, LG, TCL | في دوائر التحكم في الإضاءة الخلفية للمؤشرات. |
| مشاريع السيارات (12V) | إضافات تحذيرية | مع 12V، التيار (12-2)/330 ≈ 30mA – قريب من الحد الأقصى، لذا يفضل استخدام 470Ω في السيارات. |
⚠️ الأعطال الشائعة والمشاكل العملية مع مقاومة رباعية 330
| العطل | السبب المحتمل | طريقة التشخيص | الحل العملي |
|---|---|---|---|
| مقاومة مفتوحة (قراءة لا نهاية) | تيار زائد (أكثر من 35mA) أو صاعقة كهربائية. | قياس الأوميتر بين الطرفين (1-2 مثلاً). | استبدال الحزمة بالكامل – غير قابلة للإصلاح الفردي. |
| قراءة غير مستقرة عند هز الشبكة | لحام بارد أو تشقق داخلي جزئي. | فحص اللحام بالعدسة المكبرة، قياس أثناء هز الأطراف. | إعادة لحام الأطراف المشبوهة، أو استبدال الشبكة إذا استمر التذبذب. |
| تغير لون الحزمة إلى البني | تشغيل بقدرة زائدة (יותר מ-0.5W مؤقتاً). | قياس التيار المار في الدائرة الأصلية. | تغيير الشبكة ورفع قيمة المقاومة (مثلاً استخدم 470Ω بدلاً منها). |
| قيمة المقاومة 150Ω بدلاً من 330Ω | خلط أثناء التركيب أو عيب مصنعي نادر. | قياس جميع المقاومات الأربعة ومقارنتها. | استبدال فوري تحت الضمان. |
🔄 مقارنة مقاومة رباعية 330 مع القيم الأخرى – متى تختار كلاً منها
في الجوكر للالكترونيات نوفر تشكيلة كاملة من شبكات المقاومات الرباعية لتلبية مختلف الاحتياجات. إذا كنت تبحث عن تيار أعلى لإضاءة LED قوية، فإن مقاومة رباعية 330 هي خيارك الأمثل مقارنة بـ مقاومة رباعية 470 التي توفر تياراً أقل (~6mA). أما إذا كنت تعمل على دوائر CMOS حساسة وتحتاج إلى سحب ضعيف، فسوف تفضل مقاومة رباعية 103 (10kΩ). للمقاومات الصغيرة مثل 100Ω (مقاومة عالية التيار) لدينا مقاومه رباعيه 101، ولـ 1kΩ مقاومه رباعيه 102. جميع هذه المنتجات متوفرة في قسم IC والقطع الرئيسي. خلاصة الاختيار: استخدم 330Ω عندما تريد تياراً يتراوح بين 8-10mA، بينما 470Ω مناسبة للإضاءة الخافتة أو السحب الأقل.
📖 قاموس المصطلحات التقنية (Glossary)
- مقاومة رباعية 330
- شبكة تضم 4 مقاومات قيمة كل منها 330 أوم، في حزمة واحدة DIP-8.
- Resistor Array / Network
- حزمة متكاملة تحتوي عدة مقاومات لتوفير المساحة.
- Isolated Network
- نوع تكون فيه كل مقاومة مستقلة (أربعة أزواج من الأطراف).
- Pull-up Resistor
- مقاومة ترفع خط الإشارة إلى مستوى الجهد الموجب.
- Power Rating
- أقصى قدرة يمكن تبديدها دون تلف (0.25 واط لهذه القطعة).
- TCR
- معامل درجة الحرارة، يحدد تغير المقاومة مع الحرارة (100 ppm/°C).
- DIP-8
- حزمة بلاستيكية ذات 8 أطراف، مناسبة للحام عبر الفتحات.
- Current Limiting
- وظيفة المقاومة في منع التيار الزائد عن LED أو الترانزستور، وتعد 330Ω مثالياً لتيار 9-10mA.
❓ 20 سؤالاً شائعاً حول مقاومة رباعية 330
1. ما الفرق العملي بين مقاومة رباعية 330 و 470 أوم؟
الـ 330 تعطي تياراً أكبر (≈9mA بدلاً من 6.4mA على 5V مع LED أحمر)، مما يعني إضاءة أوضح.
2. هل يمكن استخدامها على جهد 3.3V (مثل ESP32)؟
نعم، التيار سيكون (3.3-2)/330 ≈ 3.9mA، أقل إضاءة لكن مقبول.
3. ما أقصى تيار يمكن سحبه من كل مقاومة بأمان؟
حوالي 21mA للاستخدام المستمر (بهامش أمان)، و27mA نظرياً عند حد القدرة.
4. كم قيمة التسامح المقبول؟
±5% يعني المقاومة بين 313.5Ω و 346.5Ω.
5. كيف يمكن فحص الشبكة بسرعة بعد التركيب؟
قياس الأوميتر بين الأطراف (1-2، 3-4، 5-6، 7-8).
6. هل تناسب هذه الشبكة دوائر السيارات (12V)؟
التيار سيكون (12-2)/330 = 30mA، متجاوز قليلاً الحد الآمن، لذا يفضل 470Ω أو 560Ω.
7. ما هو رمز القيمة المطبوع على الحزمة؟
عادة “331” (330 = 33×10¹).
8. هل يمكن استخدام مقاومتين على التوالي للحصول على 660Ω؟
نعم، بربط R1-A مع R2-A وتوصيل R1-B و R2-B كطرفين.
9. ما أبعاد الحزمة المناسبة للـ PCB؟
المسافة بين الصفوف القياسية 7.62 مم، pitch 2.54 مم.
10. كيف ألحمها بشكل احترافي دون إتلافها؟
استخدم حرارة 330-350°C، مدة أقل من 4 ثوانٍ لكل طرف.
11. هل تتأثر قيمتها بدرجة الحرارة في مكان العمل (مصر)؟
قليلاً، معامل 100 ppm/°C يعني تغير 0.33Ω لكل درجة مئوية، غير ملحوظ.
12. ما هي التطبيقات النموذجية في أجهزة الريسيفر؟
تحديد تيار لمبات LED الأمامية، وشبكات رفع الحافلات الداخلية.
13. هل يمكن استخدامها مع الترانزستور 2N3904؟
نعم، كثنائي تحديد تيار القاعدة (Base resistor) مناسب.
14. ماذا أفعل إذا اختلفت قيم المقاومات الأربع بينها؟
هذا يدل على تلف الشبكة أو خطأ تصنيع، يجب الاستبدال.
15. هل المقاومة الرباعية 330 أفضل أم أربع مقاومات منفصلة؟
من حيث المساحة والتركيب، الشبكة أفضل. أما المرونة فالمقاومات المنفصلة.
16. كيف أتعرف على طرفها الأول (Pin 1)؟
علامة نقطة أو شريط مرتفع على الحزمة بجانب الدبوس رقم 1.
17. ما هو زمن التوصيل لمحافظات مصر؟
نشحن بعد يوم عمل، وصول خلال 24-48 ساعة لجميع المحافظات.
18. هل يوجد ضمان على هذا المنتج؟
نعم، ضمان استبدال في حالة العيوب الصناعية وفق سياسة الاسترجاع.
19. كيف أطلب كمية كبيرة؟
تواصل معنا عبر واتساب 01288929498 للاستفسار عن أسعار الجملة.
20. ما هي أفضل قيمة للـ pull-up على 5V غير 330Ω؟
4.7kΩ أو 10kΩ شائعة للسحب، لكن 330Ω قوية جداً وقد تسبب تياراً عالياً (15mA). استخدمها للخطوط الطويلة جداً.
