كابل جيتاج للشاشات السمارت
السعر الأصلي هو: 65,00 EGP.60,00 EGPالسعر الحالي هو: 60,00 EGP.
الوصف
📑 فهرس المحتويات

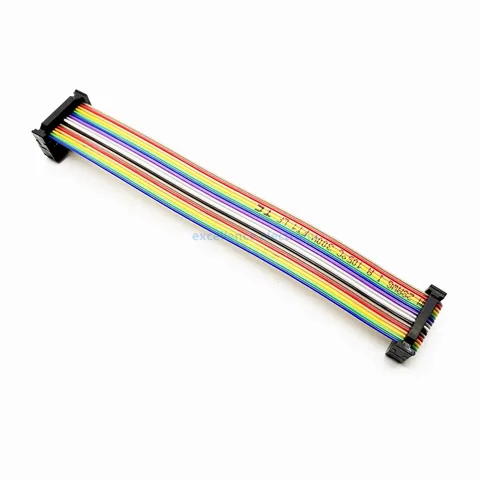

🔹 كابل جيتاج للشاشات السمارت – أداة JTAG الاحترافية لإنقاذ شاشات Android TV
كابل جيتاج هو أداة متقدمة لبرمجة وتصحيح شاشات السمارت عبر واجهة JTAG.
من خبرتنا التي تزيد عن 10 سنوات في صيانة شاشات Android TV، نؤكد أن هذا الكابل لا غنى عنه للمحترفين.
يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
الكابل مزود بموصل IDC20 عالي الجودة، وأسلاك نحاسية محمية، ودبابيس مذهبة.
يعمل مع مبرمجات RT809H و RT809F عبر منفذ ISP، ويدعم معالجات MSTAR و MTK و Realtek.
سواء كنت تحتاج إلى استعادة Bootloader تالف، أو تحديث البرنامج الثابت (Firmware)، أو تصحيح أخطاء نظام Android، هذا الكابل هو الحل الوحيد للشاشات المتطورة.
📊 المواصفات الفنية الكاملة – كابل جيتاج
JTAG (IDC20 إلى أسلاك حرة / IDC10)
IDC20 (متوافق مع RT809H ISP)
أسلاك حرة أو IDC10 (حسب الإصدار)
≈ 1 متر (مرن، محمي)
TCK، TMS، TDI، TDO، nSRST، nTRST، GND، VREF
أسلاك نحاسية 28AWG، عازل PVC، طبقة حماية
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| 1.8V – 5V (يتكيف مع VREF) | مناسب للمعالجات الحديثة | |
| حتى 25 ميجاهرتز (حسب المبرمجة) | كافية لبرمجة Bootloader | |
| -10°C إلى +70°C | مناسبة للورش المصرية | |
| ≈ 50 جرام | خفيف | |
📍 دليل أطراف كابل جيتاج (Pinout JTAG 20 دبوس ARM قياسي)
يتبع الكابل معيار ARM JTAG 20 دبوس (الأكثر شيوعاً في شاشات السمارت).
الجدول التالي يوضح الإشارات النموذجية:
| دبوس (IDC20) | الإشارة | الوظيفة | لون السلك (تقريبي) |
|---|---|---|---|
| VREF | جهد مرجعي (يحدد مستوى الإشارة) | أحمر | |
| GND | أرضي | أسود | |
| nTRST | إعادة تعيين TAP (نشط منخفض) | برتقالي | |
| GND | أرضي | أسود | |
| TDI | بيانات الإدخال (Test Data In) | أصفر | |
| GND | أرضي | أسود | |
| TMS
TreeLabel TMS (Test Mode Select) | أخضر | ||
| GND | أرضي | أسود | |
| TCK | ساعة JTAG | أزرق | |
| GND | أرضي | أسود | |
| RTCK (اختياري) | ساعة مرتجعة | بنفسجي | |
| GND | أرضي | أسود | |
| TDO | بيانات الإخراج (Test Data Out) | أبيض | |
| GND | أرضي | أسود | |
| nSRST
TreeLabel nSRST (System Reset) | رمادي | ||
| GND | أرضي | أسود | |
| NC أو GND | غير مستخدم | – |
ملاحظة: قد تختلف ألوان الأسلاك بين الإصدارات. استخدم دبابيس VREF و GND لتحديد الاتجاه الصحيح.
🔧 طريقة استخدام كابل جيتاج خطوة بخطوة
الخطوة 1 – تحديد منفذ JTAG على لوحة الشاشة: ابحث عن منفذ IDC10 أو IDC20 أو نقاط لحام مرقمة (TCK, TMS, TDI, TDO, GND).
استخدم دليل الخدمة (Service Manual) أو ابحث عبر الإنترنت عن “لوحة + JTAG pinout”.
الخطوة 2 – توصيل الكابل باللوحة: إذا كان هناك منفذ IDC، قم بتوصيله مباشرة. إذا كانت نقاط لحام، قم بلحام الأسلاك وفق الترتيب الصحيح.
تأكد من توصيل VREF بدبوس الجهد المرجعي للوحة (عادة 1.8V أو 3.3V). لا تقم بتوصيل VREF بـ VCC أبداً.
الخطوة 3 – توصيل الكابل بالمبرمجة: قم بتوصيل طرف IDC20 بمنفذ ISP في RT809H.
الخطوة 4 – تشغيل المبرمجة: شغّل برنامج RT809H، واختر وضع “JTAG” أو “ISP”.
حدد نوع المعالج (MSTAR، MTK، Realtek) إذا كان البرنامج يدعم التعرف التلقائي.
الخطوة 5 – تزويد اللوحة بالطاقة: قم بتوصيل لوحة الشاشة بمصدر طاقة منفصل (لا تعتمد على طاقة المبرمجة).
الخطوة 6 – بدء البرمجة: اضغط على “Read” لقراءة محتويات الفلاش، أو “Write” لكتابة Bootloader أو Firmware جديد.
نصيحة من الورشة: إذا لم يتعرف البرنامج على المعالج، جرب عكس توصيل TDI/TDO أو تقليل سرعة الساعة في الإعدادات.
تأكد من أن VREF يساوي جهد I/O للمعالج (قياس باستخدام مولتيميتر).
💻 الأجهزة المتوافقة مع كابل جيتاج
هذا الكابل يدعم مجموعة واسعة من شاشات السمارت (Android TV) ومعالجاتها. إليك أبرزها:
| ماركة الشاشة | المعالج (SoC) | منفذ JTAG |
|---|---|---|
| MSTAR (MST6M48، MST6M182) | نقاط لحام أو IDC10 | |
| MSTAR، MTK | نقاط لحام | Realtek RTD2851، RTD2861 | IDC10 |
| MSTAR MSD6A638، MSD6A828 | نقاط لحام | |
| MediaTek MT5890، MT5891 | IDC10 (بعض الطرز) |
ملاحظة: الشاشات غير السمارت (LCD العادية) لا تحتوي عادةً على واجهة JTAG. استخدم كابل VGA ISP أو HDMI ISP بدلاً من ذلك.
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| ترتيب إشارات خاطئ، VREF غير مناسب، معالج غير مدعوم | تحقق من pinout باستخدام مولتيميتر، جرب سرعة أقل | تأكد من توصيل VREF بجهد I/O الصحيح (1.8V أو 3.3V)، جرب عكس TDI/TDO | |
| اللوحة لا تعمل، Bootloader تالف جداً، جهد غير مناسب | تحقق من مصدر طاقة اللوحة، قس الجهد على VREF | تأكد من أن اللوحة مزودة بالطاقة، جرب سرعة ساعة أقل (1 ميجاهرتز) | |
| اتصال متقطع، تداخل، فلاش تالف | راقب أضواء LED على المبرمجة، جرب كابل أقصر | قلل سرعة الساعة، استخدم كابل محمي، جرب شريحة فلاش أخرى (إذا كانت قابلة للإزالة) | |
| جهد VREF خاطئ، قصر في الأسلاك | افصل فوراً، قياس المقاومة بين VREF و GND | افصل الطاقة، تأكد من أن VREF لا يتجاوز جهد I/O (عادة 3.3V كحد أقصى) |
🔄 البدائل والمقارنات – كابل جيتاج مقابل كابلات ISP الأخرى
في الجوكر للالكترونيات، نوفر عدة حلول. إليك مقارنة:
| المنتج | واجهة البرمجة | الاستخدام | مستوى الصعوبة | السعر النسبي |
|---|---|---|---|
| JTAG | شاشات سمارت (Android TV) – استعادة Bootloader | متقدم | مرتفع (⭐⭐⭐) |
| I2C / UART | شاشات حديثة (2015+) – تحديث Firmware | متوسط | متوسط (⭐⭐) |
| I2C / UART | شاشات متوسطة (2008-2018) | سهل | اقتصادي (⭐) |
| UART | شاشات قديمة جداً (2005-2010) | سهل | اقتصادي (⭐) |
خلاصة: اختر كابل جيتاج إذا كنت تتعامل مع شاشات سمارت تالفة (مثل توقفها على شعار Android) ولا تستجيب لأي منفذ ISP آخر.
📖 قاموس المصطلحات التقنية (Glossary)
JTAG (Joint Test Action Group): واجهة برمجة وتصحيح متقدمة تستخدم في المعالجات المعقدة.
IDC (Insulation Displacement Connector): موصل شريطي شائع في دوائر JTAG و ISP.
Bootloader: برنامج صغير يقوم بتحميل نظام التشغيل (Android TV). إذا تلف، تصبح الشاشة “ميتة”.
TAP (Test Access Port): منفذ الوصول إلى دوائر الاختبار داخل المعالج.
VREF: جهد مرجعي يحدد مستويات الإشارة المنطقية (1.8V، 3.3V).
SoC (System on Chip): معالج متكامل يحتوي على CPU، GPU، ووحدات تحكم.
📄 المصادر التقنية والمراجع الخارجية
للتعرف على pinout معالجات الشاشات السمارت، نوصي بالاستعانة بالمصادر التالية (DoFollow):
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أوراق بيانات لمعالجات MSTAR، MTK، Realtek.
- Datasheet4u.com – محرك بحث متخصص.
- Alltransistors.com – مرجع للمكونات.
- Arduino Forum – مناقشات حول JTAG.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
✔️ تأكد من VREF أولاً: قم بقياس الجهد على دبوس VREF للوحة. لا تتجاوز هذا الجهد أبداً (عادة 1.8V أو 3.3V).
✔️ استخدم سرعة ساعة منخفضة (1 ميجاهرتز) عند مواجهة صعوبات: في إعدادات RT809H، قلل سرعة JTAG لتحسين الاستقرار.
✔️ احفظ Bootloader الأصلي قبل التعديل: باستخدام RT809H، اقرأ الفلاش بالكامل واحفظه كملف .bin.
✔️ لا تعتمد على طاقة المبرمجة لتشغيل اللوحة: يجب أن تكون اللوحة موصولة بمصدر طاقة منفصل (12V أو 24V حسب اللوحة).
✔️ إذا لم يتعرف البرنامج على المعالج، حاول عكس TDI/TDO: بعض المعالجات تستخدم ترتيباً مختلفاً.
✔️ استخدم كابل IDC20 قصيراً (أقل من 30 سم) لتقليل التداخل: الكابلات الطويلة تسبب أخطاء في الإشارات عالية التردد.
✔️ لشاشات TCL Realtek، استخدم برنامج RT809H مع مكون إضافي خاص: قد تحتاج إلى تحديث البرنامج لدعم أحدث المعالجات.
✔️ إذا تلف Bootloader تماماً (لا استجابة)، قد تحتاج إلى برمجة فلاش NAND مباشرة: بعد إزالته من اللوحة، باستخدام محول TSOP48.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – كابل عالي الجودة مع ضمان استبدال لمدة 14 يوم.
✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول pinout وإعدادات JTAG.
✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.
(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة شاشات سمارت (القاهرة)
“كابل جيتاج ممتاز. استخدمته لاستعادة Bootloader لشاشة TCL Android TV متوقفة على شعار. الكابل عالي الجودة والدعم الفني ساعدني في تحديد pinout. أنصح به.”
مصطفى كامل – صاحب ورشة شاشات (الإسكندرية)
“أداة لا غنى عنها للشاشات السمارت. وفر علي عناء البحث عن pinout. التوصيل سريع.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيد، لكن يحتاج إلى خبرة في JTAG. الدعم الفني ممتاز.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمته مع RT809H لقراءة فلاش شاشة Hisense. العملية كانت ناجحة. شكراً الجوكر.”
كريم الشافعي – فني صيانة شاشات (بورسعيد)
“كابل جيتاج ممتاز للشاشات السمارت. الجودة عالية.”
🔗 منتجات ذات صلة – اكتشف المزيد من كابلات التحديث
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو كابل جيتاج؟ هو كابل JTAG يستخدم لبرمجة وتصحيح شاشات السمارت (Android TV) عبر واجهة JTAG، خاصة عند تلف Bootloader.
- هل يمكن استخدامه مع أي شاشة سمارت؟ يمكن استخدامه مع الشاشات التي تحتوي على منفذ JTAG (معالجات MSTAR، MTK، Realtek). تحتاج إلى معرفة pinout اللوحة الخاصة بك.
- كيف أعرف نقاط JTAG على لوحة الشاشة؟ ابحث عن دليل الخدمة (Service Manual) أو ابحث عبر الإنترنت عن “لوحة + JTAG”. غالباً ما تكون مرقمة (TCK, TMS, TDI, TDO, GND).
- هل يمكن استخدام كابل جيتاج مع RT809F؟ RT809F لا يحتوي على منفذ JTAG مدمج. تحتاج إلى RT809H الذي يدعم JTAG عبر منفذ ISP.
- ما هي مدة الضمان؟ ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – كابل جيتاج
1. ما هو كابل جيتاج للشاشات السمارت بالضبط؟
هو كابل JTAG (موصل IDC20 إلى أسلاك حرة) يسمح بتوصيل مبرمجة RT809H بلوحة شاشة سمارت لبرمجة Bootloader التالف وتصحيح أخطاء المعالج.
2. ما الفرق بين كابل جيتاج وكابل HDMI ISP؟
كابل HDMI ISP يستخدم لبرمجة Firmware عبر I2C/UART في الشاشات الحديثة، بينما كابل جيتاج يستخدم لبرمجة Bootloader عبر JTAG في الشاشات السمارت المتطورة.
3. هل يمكن استخدام الكابل مع RT809F؟
RT809F لا يدعم JTAG. تحتاج إلى RT809H الذي يحتوي على منفذ ISP مخصص لـ JTAG.
4. كيف أعرف ترتيب دبابيس JTAG على لوحة شاشتي؟
ابحث عن دليل الخدمة (Service Manual) لطراز شاشتك. يمكنك أيضاً البحث في الإنترنت عن “لوحة + JTAG pinout”.
5. هل يمكن أن أتلف اللوحة إذا أخطأت في توصيل الكابل؟
نعم، إذا قمت بتوصيل VREF بجهد أعلى من 3.3V، أو عكست GND، قد يتلف المعالج. كن حذراً جداً.
6. ما هي سرعة الساعة الموصى بها لـ JTAG؟
ابدأ بسرعة منخفضة (1 ميجاهرتز) لضمان الاستقرار، ثم يمكنك زيادتها تدريجياً.
7. هل يمكن برمجة NAND Flash عبر JTAG مباشرة؟
نعم، إذا كان المعالج يدعم ذلك. RT809H يمكنه برمجة NAND عبر JTAG باستخدام خوارزميات خاصة.
8. ما هي علامات تلف الكابل؟
انقطاع في الأسلاك، تلف موصل IDC20، عدم وجود اتصال حتى بعد pinout صحيح.
9. كيف أختبر الكابل بدون لوحة شاشة؟
قم بتوصيله بـ RT809H، وافتح برنامج JTAG وتأكد من أن المبرمجة تتعرف على الكابل (بدون أخطاء).
10. هل يمكن استخدام كابل جيتاج مع أجهزة أخرى (مثل أجهزة التوجيه)؟
نعم، أي جهاز يحتوي على واجهة JTAG (معالجات ARM، MIPS) يمكن برمجته باستخدام هذا الكابل.
11. ما هو جهد VREF الصحيح لمعالجات MSTAR؟
معظم معالجات MSTAR تعمل بـ 3.3V. لكن بعضها 1.8V. قم بقياس الجهد على دبوس VREF في اللوحة.
12. هل يمكن استعادة شاشة سمارت لا تظهر أي إشارة على الإطلاق؟
إذا كانت اللوحة الرئيسية لا تعمل (بدون استجابة)، قد لا تتمكن من الاتصال عبر JTAG. ابدأ بفحص مصادر الطاقة أولاً.
13. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
14. هل يمكن شراء الكابل بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش.
15. هل الكابل مناسب للمبتدئين؟
لا، JTAG يتطلب خبرة متقدمة. نوصي المبتدئين ببدء استخدام كابل HDMI ISP أو VGA ISP أولاً.
16. ماذا أفعل إذا لم يتعرف RT809H على المعالج؟
تحقق من توصيل VREF، جرب عكس TDI/TDO، قلل سرعة الساعة، تأكد من أن اللوحة مزودة بالطاقة.
17. هل هناك برامج بديلة لبرنامج RT809H لـ JTAG؟
يمكن استخدام OpenOCD مع محول FTDI، لكنه معقد. RT809H هو الأسهل للمحترفين.
18. ما هي مدة الضمان على الكابل؟
ضمان 14 يوم ضد عيوب التصنيع (أسلاك مقطوعة، موصل تالف).
19. هل يمكن استخدام الكابل مع شاشات سوني (Sony Bravia)؟
نعم، بعض موديلات Sony Bravia تحتوي على منفذ JTAG (IDC10). ابحث عن دليل الخدمة.
20. أين أجد فيديو تعليمي لاستخدام الكابل؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
