كابل تحديث الشاشات عبر منفذ HDMI متوافق مع RT809H-RT809F
175,00 EGP
غير متوفر في المخزون
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
📑 فهرس المحتويات
🔹 كابل تحديث الشاشات عبر منفذ HDMI – أداة ISP متطورة لبرمجة شاشات LCD الحديثة
كابل تحديث الشاشات عبر منفذ HDMI هو أداة لا غنى عنها في أي ورشة صيانة شاشات حديثة في مصر.
من خبرتنا التي تزيد عن 12 عاماً في إصلاح شاشات LCD و LED، نؤكد أن هذا الكابل هو الحل الأمثل لبرمجة الشاشات عبر منفذ HDMI.
يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة.
الكابل متوافق مع مبرمجات RT809H و RT809F، ويدعم تحديث البرامج الثابتة (Firmware) وقراءة/كتابة EDID.

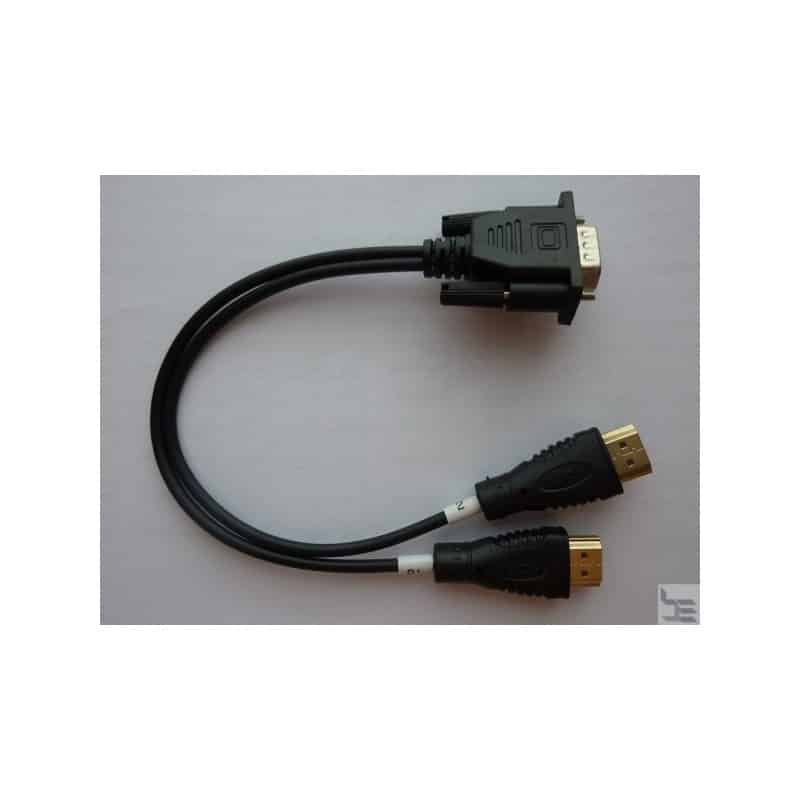

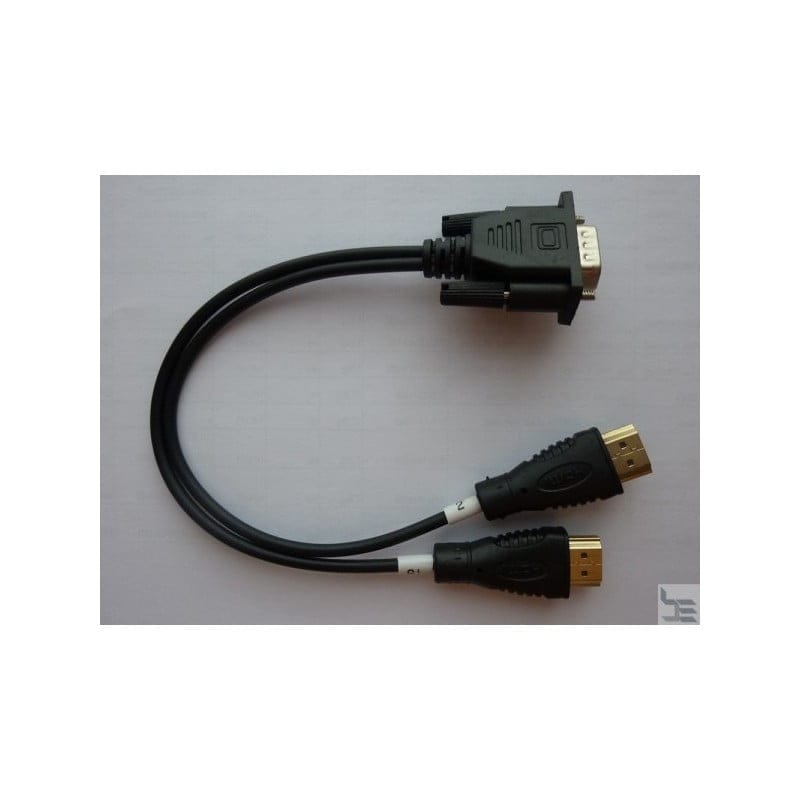

يتميز الكابل بموصل HDMI عالي الجودة، أسلاك نحاسية محمية، وموصل VGA/IDC متين.
سواء كنت فني شاشات محترفاً أو هاوياً، هذا الكابل سيوفر عليك الوقت والجهد في فتح الشاشات للوصول إلى منافذ البرمجة التقليدية.
📊 المواصفات الفنية الكاملة – كابل تحديث الشاشات عبر منفذ HDMI
HDMI ISP (In-System Programming)
HDMI ذكر (Type A)
VGA ذكر (DB15) أو IDC10 (حسب الإصدار)
≈ 1.2 متر (مرن، محمي)
SCL، SDA، GND (I2C) + TX، RX (UART اختياري)
أسلاك نحاسية 28AWG، عازل PVC، طبقة حماية من النحاس المضفر
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| I2C (3.3V/5V) و UART (TTL 3.3V) | حسب ماركة الشاشة | |
| أكثر من 10 ميجا أوم | عزل جيد | |
| -10°C إلى +70°C | مناسبة للورش المصرية | |
| ≈ 60 جرام | خفيف |
📍 دليل توزيع الأطراف (Pinout) – كابل تحديث الشاشات عبر منفذ HDMI
الكابل يربط بين منفذ HDMI (في الشاشة) ومنفذ VGA/ISP (في المبرمجة).
الجدول التالي يوضح التوصيلات النموذجية (حسب معيار RT809H):
| دبوس HDMI | الإشارة | دبوس VGA (RT809H) | الوظيفة |
|---|---|---|---|
| SDA (I2C Data) | 12 (VGA SDA) | بيانات I2C | |
| SCL (I2C Clock) | 15 (VGA SCL) | ساعة I2C | |
| GND | 5 (VGA GND) | أرضي مشترك | |
| TX (UART اختياري) | 4 (VGA TXD) – حسب الإعداد | إرسال البيانات التسلسلية | |
| RX (UART اختياري) | 11 (VGA RXD) – حسب الإعداد | استقبال البيانات التسلسلية |
ملاحظة: بعض المبرمجات تستخدم منفذ ISP IDC10 بدلاً من VGA. في هذه الحالة، يتم توصيل الإشارات SCL و SDA و GND إلى الدبابيس المناسبة.
راجع دليل المستخدم الخاص بمبرمجتك للتأكد من ترتيب الدبابيس.
🔧 طريقة استخدام كابل تحديث الشاشات عبر منفذ HDMI خطوة بخطوة
الخطوة 1 – تحضير الشاشة: تأكد من أن الشاشة مفصولة عن مصدر الطاقة الرئيسي.
لا تقم بتوصيل الشاشة بالتيار الكهربائي أثناء توصيل الكابل.
الخطوة 2 – توصيل الكابل بالمبرمجة: قم بتوصيل طرف VGA أو IDC الخاص بالكابل بمبرمجة RT809H أو RT809F.
تأكد من تثبيت الكابل بشكل محكم.
الخطوة 3 – توصيل الكابل بالشاشة: قم بتوصيل طرف HDMI بالكابل بمنفذ HDMI الخاص بلوحة الشاشة.
يفضل استخدام منفذ HDMI 1 إذا كان هناك عدة منافذ.
الخطوة 4 – تشغيل المبرمجة: قم بتشغيل برنامج RT809H على الكمبيوتر.
تأكد من أن المبرمجة متصلة بالكمبيوتر عبر USB.
الخطوة 5 – إعدادات البرنامج: في واجهة RT809H، اختر وضع “HDMI ISP” أو “VGA ISP”.
اضبط ترتيب الخطوط (line sequence) حسب ماركة الشاشة (مثال: لشاشات LG اختر MSTVGA مع SDA=12، SCL=15).
الخطوة 6 – تشغيل الشاشة: قم بتشغيل الشاشة (أو وضعها في وضع الاستعداد).
بعض الشاشات تحتاج إلى الضغط على زر الطاقة بعد التوصيل.
الخطوة 7 – البرمجة: اضغط على “Smart ID” في البرنامج للتعرف على الشريحة.
إذا تعرفت المبرمجة، يمكنك البدء في القراءة أو الكتابة.
نصيحة من الورشة: إذا لم تتعرف المبرمجة، جرب عكس إعدادات line sequence (SDA=15, SCL=12).
يمكنك أيضاً تجربة سرعات باود مختلفة (115200، 57600، 38400).
💻 الأجهزة المتوافقة مع كابل تحديث الشاشات عبر منفذ HDMI
هذا الكابل متوافق مع مجموعة واسعة من شاشات LCD و LED الحديثة. إليك أبرز الماركات:
| ماركة الشاشة | الموديلات الشائعة | إعدادات البرمجة |
|---|---|---|
| UN series، UA series، UE series (2012-2020) | VGA ISP، SDA=12، SCL=15، سرعة 115200 | |
| LB، LN، LM، UK، SK series | VGA ISP، SDA=15، SCL=12، سرعة 115200 | |
| L40، L43، L50، C series (2015-2022) | VGA ISP، SDA=4، SCL=11، سرعة 57600 | |
| E، G، H series | VGA ISP، SDA=11، SCL=4، سرعة 38400 | |
| H55، H65، U7، U8 series | HDMI ISP مباشر (بدون تعديل)، سرعة 115200 | |
| PFL، PUT، PUS series | VGA ISP، SDA=12، SCL=15، سرعة 115200 |
ملاحظة: قد تختلف الإعدادات بين موديل وآخر. يُنصح بالبحث عن إعدادات محددة لشاشتك قبل البدء.
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| ترتيب خطوط خاطئ، كابل HDMI تالف، الشاشة لا تدعم ISP | جرب إعدادات line sequence مختلفة، جرب كابل HDMI آخر | تأكد من أن الشاشة في وضع الاستعداد، استخدم منفذ HDMI 1، جرب سرعة باود أقل | |
| جهد I2C غير مناسب، دبابيس SCL/SDA غير متصلة بشكل صحيح | قس الجهد على دبوس SCL باستخدام مولتيميتر | تأكد من أن الشاشة مزودة بالطاقة (بعض الشاشات تحتاج إلى تشغيل كامل) | |
| اتصال متقطع، تداخل كهربائي، ملف تحديث تالف | راقب مؤشرات LED على المبرمجة، جرب كابل HDMI أقصر | أعد تنزيل ملف التحديث من مصدر موثوق، قلل سرعة الباود إلى 57600 | |
| ملف تحديث خاطئ (نسخة غير مناسبة)، انقطاع التيار أثناء التحديث | حاول تحديث الشاشة مرة أخرى بنفس الملف أو بإصدار سابق | إذا فشل، قد تحتاج إلى مبرمجة فلاش مباشرة (RT809H مع محول ISP) | |
| اختيار نوع شريحة خاطئ، الشاشة تستخدم شريحة غير مدعومة | جرب اختيار شريحة يدوياً (مثل MST_EXT_SPI أو MTK_SPI) | استخدم خيار “NAND_AUTO” أو “EMMC_AUTO” حسب نوع الشاشة |
🔄 البدائل والمقارنات – كابل HDMI ISP مقابل كابل VGA ISP
في الجوكر للالكترونيات، نوفر عدة حلول. إليك مقارنة:
| المنتج | منفذ الاتصال | الميزة الرئيسية | العيب | السعر النسبي |
|---|---|---|---|---|
| HDMI | لا حاجة لفتح الشاشة، مناسب للشاشات الحديثة | قد لا يعمل مع الشاشات القديمة جداً | متوسط (⭐⭐⭐) | |
| VGA | متوافق مع معظم الشاشات | قد لا يكون منفذ VGA موجوداً في الشاشات الجديدة | اقتصادي (⭐) (ضمن المبرمجة) | |
| 3.5mm Jack | للموديلات القديمة جداً | بطيء وغير مستقر | اقتصادي (⭐) | |
| JTAG (IDC20) | للشاشات المتطورة (مثل Samsung SMART TV) | معقد ويتطلب لحام | مرتفع (⭐⭐⭐⭐) |
خلاصة: اختر كابل تحديث الشاشات عبر منفذ HDMI إذا كنت تتعامل مع شاشات حديثة (2015 وما بعدها) وتريد تحديثها دون فتحها.
للشاشات القديمة، استخدم كابل VGA ISP. للشاشات المتطورة جداً، قد تحتاج إلى JTAG.
📖 قاموس المصطلحات التقنية (Glossary)
HDMI (High-Definition Multimedia Interface): واجهة رقمية لنقل الفيديو والصوت.
ISP (In-System Programming): برمجة الشريحة وهي داخل النظام دون نزعها.
I2C (Inter-Integrated Circuit): بروتوكول اتصال تسلسلي ثنائي الأسلاك (SDA، SCL).
UART (Universal Asynchronous Receiver-Transmitter): بروتوكول اتصال تسلسلي غير متزامن.
EDID (Extended Display Identification Data): بيانات تعريف الشاشة المخزنة في EEPROM.
Firmware: البرنامج الثابت الذي يتحكم في تشغيل الشاشة.
Line Sequence: ترتيب توصيل خطوط SDA و SCL في كابل VGA/HDMI.
Baud Rate: سرعة نقل البيانات بالبت في الثانية.
📄 المصادر التقنية والمراجع الخارجية
للتعرف أكثر على بروتوكولات I2C و UART عبر HDMI، نوصي بالاستعانة بالمصادر التالية (DoFollow):
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أوراق بيانات لرقاقات معالجة الشاشات (MSTAR، MTK، RTD).
- Datasheet4u.com – محرك بحث متخصص لأوراق البيانات.
- Alltransistors.com – مرجع للمكونات الإلكترونية.
- Arduino Forum – مناقشات حول بروتوكول I2C.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
✔️ استخدم كابل HDMI قصيراً وعالي الجودة: الكابلات الطويلة أو الرديئة تسبب أخطاء في الاتصال.
✔️ تأكد من أن الشاشة في وضع الاستعداد (Standby) قبل التوصيل: بعض الشاشات لا تدعم ISP في وضع التشغيل الكامل.
✔️ جرب جميع إعدادات line sequence (4 تركيبات): (12-15)، (15-12)، (4-11)، (11-4). واحد منهم سيعمل.
✔️ استخدم سرعة باود 115200 أولاً: إذا فشل، جرب 57600، 38400، 9600.
✔️ لا تقم بتشغيل الشاشة قبل توصيل الكابل: قد يتسبب ذلك في تلف منفذ HDMI أو المبرمجة.
✔️ احفظ نسخة احتياطية من EDID قبل التعديل: باستخدام RT809H، يمكنك قراءة EDID وحفظه كملف .bin.
✔️ إذا تعطلت الشاشة بعد التحديث، حاول استعادة النسخة الاحتياطية: باستخدام نفس الكابل.
✔️ لشاشات Samsung القديمة (قبل 2012)، استخدم كابل VGA ISP بدلاً من HDMI: لأنها لا تدعم ISP عبر HDMI.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – كابل عالي الجودة مع ضمان استبدال لمدة 14 يوم.
✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول إعدادات البرمجة واختيار line sequence.
✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر.
(القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها).
✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة شاشات (القاهرة)
“كابل تحديث الشاشات عبر منفذ HDMI ممتاز، سهل الاستخدام. أستخدمه مع RT809H لتحديث شاشات LG و Samsung. الجودة عالية والتوصيل سريع.”
مصطفى كامل – صاحب ورشة شاشات (الإسكندرية)
“اشتريت الكابل لتحديث شاشات TCL. وفر علي فتح الشاشات. أنصح به بشدة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيد جداً، لكن يحتاج إلى تجربة إعدادات مختلفة لكل ماركة. الدعم الفني من الجوكر ممتاز.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمته مع RT809F لقراءة EDID من شاشة Hisense. العملية كانت سلسة. شكراً الجوكر.”
كريم الشافعي – فني صيانة شاشات (بورسعيد)
“كابل ممتاز، التوصيل سريع والجودة عالية. أنصح به لكل فني شاشات.”
🔗 منتجات ذات صلة – اكتشف المزيد من كابلات التحديث
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو كابل تحديث الشاشات عبر منفذ HDMI؟ هو كابل ISP يسمح ببرمجة شاشات LCD و LED الحديثة عبر منفذ HDMI مباشرة، دون الحاجة إلى فتح الشاشة.
- هل يعمل مع جميع شاشات HDMI؟ يعمل مع معظم الشاشات التي تدعم بروتوكول ISP عبر HDMI (شاشات 2015 فما فوق). قد لا يعمل مع الشاشات القديمة جداً.
- كيف أعرف إعدادات line sequence الصحيحة لشاشتي؟ جرب التركيبات الأربع: (12-15)، (15-12)، (4-11)، (11-4). التركيبة التي تظهر بها بيانات صحيحة هي الصحيحة.
- هل يمكن استخدام الكابل مع RT809F؟ نعم، RT809F يدعم VGA ISP. قم بتوصيل الكابل عبر محول VGA إلى IDC (غير مرفق) أو استخدم منفذ VGA المدمج في RT809F.
- ما هي مدة الضمان؟ ضمان 14 يوم ضد عيوب التصنيع من الجوكر للالكترونيات.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – كابل تحديث الشاشات عبر منفذ HDMI
1. ما هو كابل تحديث الشاشات عبر منفذ HDMI بالضبط؟
هو كابل ISP متخصص يحول إشارات I2C و UART من منفذ HDMI إلى موصل VGA/IDC متوافق مع مبرمجات RT809H و RT809F.
2. هل أحتاج إلى مصدر طاقة خارجي للشاشة أثناء البرمجة؟
نعم، يجب أن تكون الشاشة موصولة بالتيار الكهربائي وفي وضع الاستعداد (Standby) أو التشغيل (حسب الموديل).
3. هل يمكن استخدام الكابل مع مبرمجة CH341A؟
يمكن، لكنك ستحتاج إلى محول VGA إلى DIP40 (غير مرفق) ومعرفة ترتيب الدبابيس المناسب. لا نوصي به للمبتدئين.
4. ما هي أنواع الشاشات التي لا تعمل مع هذا الكابل؟
الشاشات القديمة جداً (قبل 2010) التي لا تدعم ISP عبر HDMI، وبعض الشاشات ذات المعالجات الخاصة (مثل Sony Bravia قد تحتاج إلى JTAG).
5. كيف أعرف أن الكابل يعمل بشكل صحيح؟
قم بتوصيله بشاشة تدعم ISP (مثل LG 2015) ومع RT809H. اضغط على “Smart ID”. إذا تعرفت المبرمجة على الشريحة، فالكابل سليم.
6. ما هو أقصى طول للكابل؟
الكابل طوله 1.2 متر. لا ينصح باستخدام كابل أطول لتجنب فقدان الإشارة.
7. هل يدعم الكابل تحديث شاشات سمارت (Android TV)؟
نعم، يدعم العديد من شاشات Android TV من ماركات TCL، Hisense، Philips. لكن قد تحتاج إلى إعدادات خاصة (مثل وضع التحديث عبر USB).
8. كيف أضبط سرعة الباود الصحيحة؟
ابدأ بـ 115200. إذا فشل، جرب 57600، 38400، 9600. بعض الشاشات تعمل فقط بسرعة 57600.
9. ماذا أفعل إذا ظهرت رسالة “ISP connection failed”؟
تأكد من أن الشاشة في وضع الاستعداد، وجرب عكس توصيل SDA و SCL (تغيير line sequence).
10. هل يمكن استخدام الكابل لقراءة EDID فقط؟
نعم، يمكن استخدامه لقراءة وكتابة EDID عبر I2C. RT809H يدعم ذلك مباشرة.
11. ما الفرق بين هذا الكابل وكابل VGA ISP القياسي؟
هذا الكابل يتصل عبر HDMI (منفذ موجود في الشاشات الحديثة)، بينما VGA ISP يتصل عبر منفذ VGA (الموجود في الشاشات القديمة).
12. هل يمكن استخدام الكابل مع برامج أخرى غير RT809H؟
نعم، مع أي برنامج يدعم ISP عبر I2C/UART، مثل NeoProgrammer و AsProgrammer (لكن قد تحتاج إلى ضبط يدوي).
13. كيف أحفظ نسخة احتياطية من برنامج الشاشة قبل التحديث؟
في RT809H، بعد التعرف على الشريحة، اضغط “Read”، ثم “Save”. احفظ الملف باسم معروف (مثل LG_32LB560B_original.bin).
14. هل يمكن تحديث شاشة لا تعمل (dead) عبر HDMI؟
إذا كانت الشاشة لا تعمل إطلاقاً (بدون إضاءة خلفية)، فقد لا تتمكن من الاتصال عبر HDMI. قد تحتاج إلى برمجة مباشرة للفلاش.
15. ما هي علامات تلف الكابل؟
انقطاع في الأسلاك (لا يوجد اتصال)، تلف في موصل HDMI، تلف في موصل VGA/IDC.
16. هل هناك ضمان على المنتج؟
ضمان 14 يوم ضد عيوب التصنيع (أسلاك مقطوعة، موصلات تالفة) من الجوكر للالكترونيات.
17. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
18. هل يمكن شراء الكابل بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش ومراكز الصيانة.
19. هل الكابل مناسب للمبتدئين؟
نعم، لكن يفضل أن يكون لديك خبرة أساسية في استخدام RT809H ومعرفة إعدادات line sequence.
20. أين أجد فيديو تعليمي لاستخدام الكابل؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
