دايرة تعويض معظم الفولتات المطلوبه CA-1235
45.00 EGP
دائرة تعويض الفولتات CA-1235 (MP1495) بجهد دخل 5-15V وتيار 3A ومخارج 1.25V و 1.5V و 1.8V و 2.5V و 3.3V و 5V.
الوصف
دايرة تعويض معظم الفولتات المطلوبه CA-1235 – منظم خفض جهد 3A بمخارج 1.25V حتى 5V
كم مرة واجهت في صيانة المين بورد (Main Board) للشاشات أو الرسيفرات تلف منظم الجهد الفرعي (Buck Regulator / Step-Down IC) المسؤول عن تغذية المعالج أو الرامات بجهود دقيقة مثل 1.25V أو 1.5V أو 1.8V أو 2.5V أو 3.3V؟ تمنحك دايرة تعويض معظم الفولتات المطلوبه CA-1235 حلاً فائق الدقة بحجم صغير وتوصيل سهل، مبنياً على شريحة MP1495 وملف 4R7 بقدرة خرج تصل إلى 3 أمبير وكفاءة تتجاوز 90%.
تغنيك هذه الوحدة المتوفرة لدى الجوكر للإلكترونيات عن معايرة المقاومة المتغيرة المعرضة للتلف؛ حيث تتيح تحديد الفولت المطلوب بنقطة لحام واحدة واضحة على البوردة وتخرج 1.25 فولت افتراضياً دون أي تعديل.
⚡ أقسام دليل دايرة التعويض CA-1235:

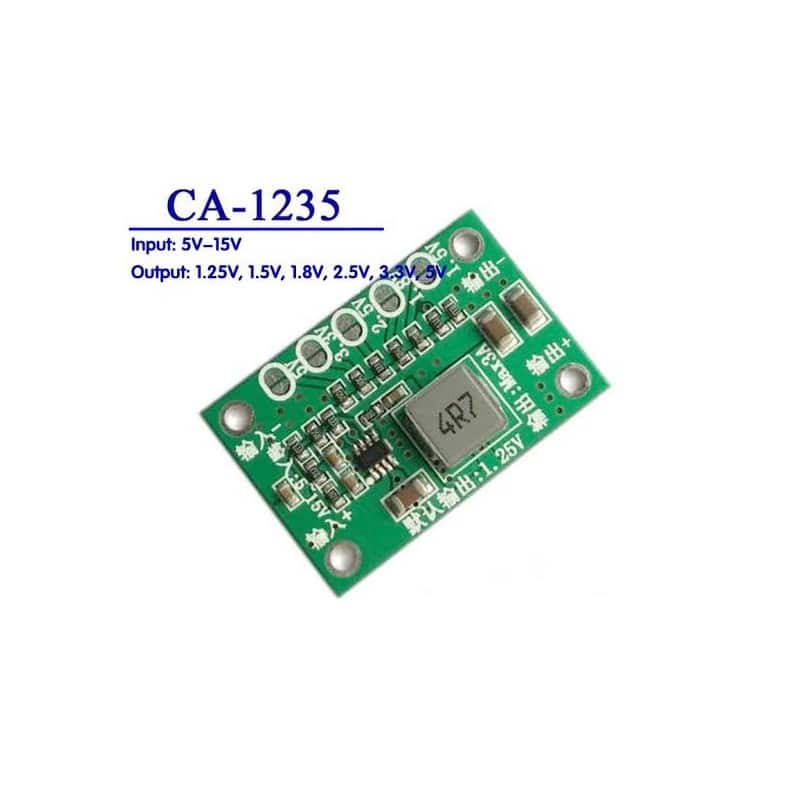

⚙️ المواصفات الكهربائية والمكونات المطبوعة على CA-1235
| الموديل وشريحة التشغيل | CA-1235 — تعتمد على منظم الخفض التزامني MP1495 وملف قدرة مغلق 4R7 |
|---|---|
| نطاق جهد الدخل (Input) | من 5V إلى 15V DC (وتعمل حتى 16V كحد أقصى عبر أطراف 输入+ / 输入-) |
| جهود الخرج المدعومة (Output) | 1.25V (افتراضي بدون لحام)، 1.5V، 1.8V، 2.5V، 3.3V، 5V |
| أقصى تيار خرج (Output Current) | حتى 3 أمبير (Max 3A) كما هو مطبوع على البوردة |
| كفاءة التحويل وطريقة التثبيت | تتجاوز 90% مقارنة بالمنظمات الخطية (LDO)، مع نقاط اختيار مقاساتها واضحة |

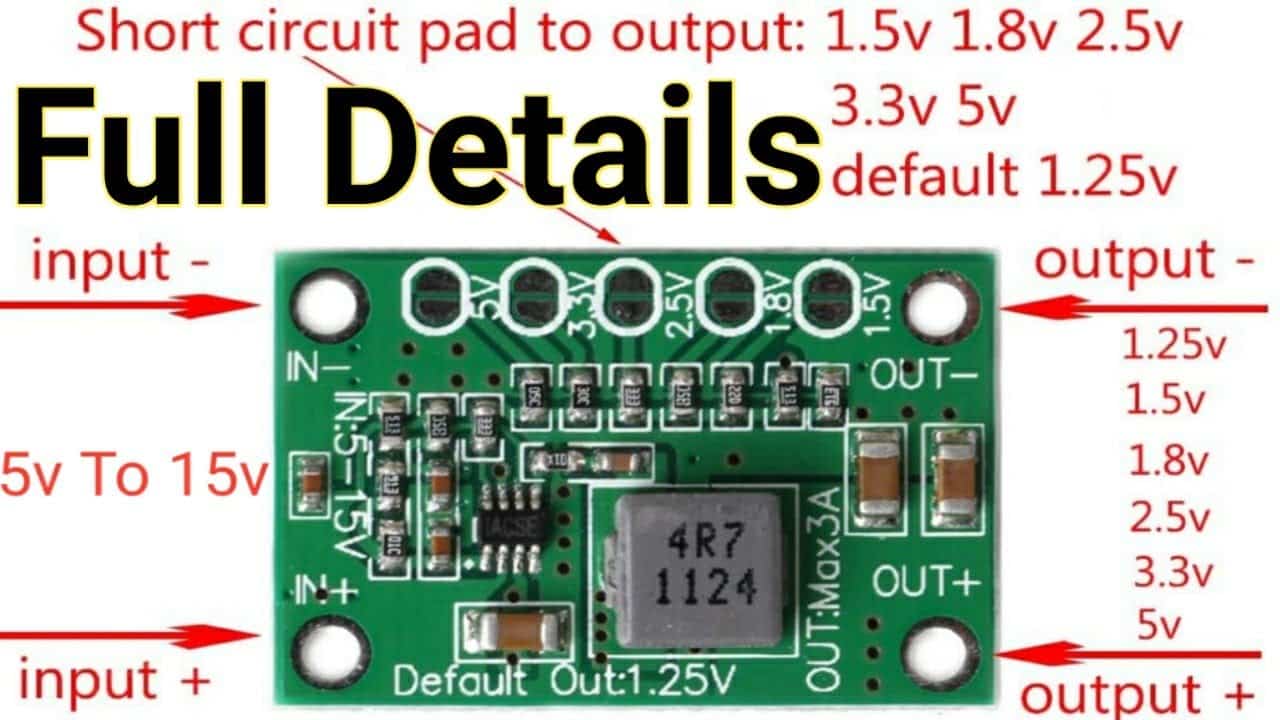

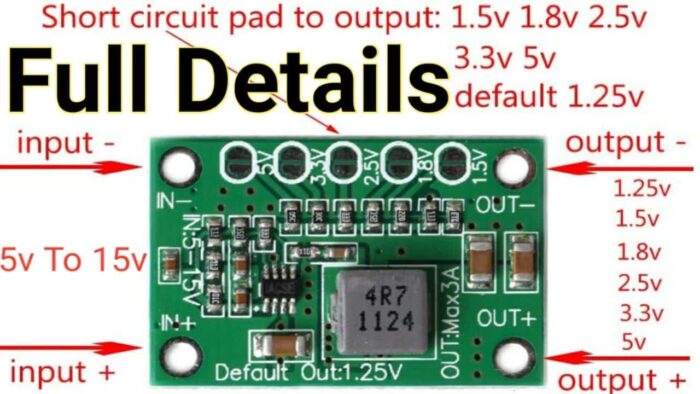

🔘 جدول تحديد جهد الخرج عبر نقاط اللحام الخمس على البوردة
يظهر في أعلى لوحة CA-1235 خمس دوائر نحاسية مقسومة (Jumpers) مطبوع بجانبها قيم الفولت. قاعدة الاستخدام الهندسية ثابتة وصارمة: تصل نقطة واحدة فقط في كل مرة (أو لا تصل شيئاً للحصول على 1.25V):
| وضع نقاط اللحام (Jumpers) | جهد الخرج الناتج | أشهر استخدامات الجهد في البوردات |
|---|---|---|
| بدون لحام أي نقطة (مفتوحة) | 1.25V (افتراضي) | تغذية قلب المعالج الرئيسي (CPU Core / Vcore) في الشاشات والرسيفرات. |
| قفل نقطة 1.5V فقط | 1.5V | تغذية ذواكر DDR3 في مين بورد الشاشات الذكية والرسيفرات. |
| قفل نقطة 1.8V فقط | 1.8V | تغذية فلاشة الـ eMMC وذواكر DDR2 وبعض خطوط الإشارات الرقمية. |
| قفل نقطة 2.5V فقط | 2.5V | تغذية دوائر الـ DDR1 ومرحلة الـ PLL أو مخارج الصوت الرقمي في بعض البورد. |
| قفل نقطة 3.3V فقط | 3.3V | تغذية الستاند باي، فلاشة الـ SPI، التكون (T-Con)، ومستقبل الريموت. |
| قفل نقطة 5V فقط | 5.0V | تغذية منافذ USB، تيونر الإشارة، أو تعويض منظم الـ 5 فولت الرئيسي من دخل 12V. |
🔌 أبرز استخدامات دائرة CA-1235 في الصيانة والمشاريع
عند تلف أيسي خفض جهد 6 أطراف أو 8 أطراف (مثل خطوط 1.25V أو 1.8V أو 3.3V) وعدم توفر البديل، تركب CA-1235 بـ 3 نقاط توصيل (دخل +، أرضي، خرج +).
تعويض منظم 3.3V أو 5V التالف في الرسيفرات، مع ميزة انخفاض الحرارة جداً بفضل كفاءة شريحة MP1495 مقارنة بمنظمات AMS1117 الخطية.
توفير خط 3.3V أو 5V نظيف بتيار يصل إلى 3 أمبير من محول 12V لتشغيل مشاريع الإلكترونيات وموديلات الواي فاي والحساسات.
📊 مقارنة CA-1235 مع موديولات خفض الجهد المتوفرة بالمتجر
| الموديول بالمتجر | المدى وطريقة الضبط | متى يكون هو الاختيار الأفضل؟ |
|---|---|---|
| CA-1235 (المنتج الحالي) | دخل 5–15V، مخارج ثابتة بنقاط لحام (1.25/1.5/1.8/2.5/3.3/5V) حتى 3A، بدون مقاومة متغيرة. | لإصلاح المين بورد والرسيفرات حيث الفولتات قياسية ولا تريد خطر انحراف المقاومة المتغيرة. |
| Ultra Small Mini Step-Down 3A | حجم أصغر مع مقاومة متغيرة دقيقة أو نقاط ضبط لجهود حتى 12V. | عندما تحتاج جهداً مخصصاً غير موجود في CA-1235 (مثل 9V أو 12V). |
| LM2596 DC-DC Step-Down | دخل عريض حتى 35–40V وتغيير جهد مستمر بمفك عبر بونشومتر أزرق. | عندما يكون جهد الدخل أعلى من 15V (مثل محول 24V أو بطارية 24V). |
| حزمة 25 قطعة من CA-1235 | باكيت جملة 25 دائرة CA-1235 بنفس المواصفات. | لتجهيز ورش صيانة الشاشات بكمية اقتصادية دائمة. |
🛠️ قواعد أمان إلزامية قبل لحام CA-1235 على المين بورد
- تحقق من عدم وجود قصر في خط الحمل أولاً: قبل توصيل خرج CA-1235 بملف المعالج أو الرامات، قس الممانعة للأرضي؛ وجود شورت في المعالج يعني عدم جدوى تركيب دائرة تعويض.
- قِس الخرج قبل التوصيل النهائي: الحم نقطة الجهد المطلوبة (مثلاً 3.3V) وغذِّ الدائرة بـ 12V أولاً وقِس خرجها بالأفوميتر قبل لحام سلك الخرج الموجب في المين بورد؛ هذا يمنع حرق المعالج لو تلامس قصدير بالخطأ.
- قاعدة الدخل أعلى من الخرج: لكي تحصل على 5V مستقرة يجب أن يكون الدخل أكبر من 6.5V–12V، ولا تتجاوز 15V–16V في الدخل حتى لا تحترق شريحة MP1495.
- فك المنظم القديم وملف الدائرة التالفة: اعزل أو ارفع الملف التابع للدائرة القديمة التالفة حتى لا يتصادم خرجان على نفس الخط.
- استخدام أسلاك نحاسية محملة لخطي الخرج والأرضي: عندما تعوض خط تغذية رئيسياً يسحب من 1.5A إلى 3A (مثل تغذية المعالج أو خط 5V)، استخدم سلكاً نحاسياً قصيراً وسميكاً نسبياً لتقليل فقد الجهد (Voltage Drop) ومنع إعادة تشغيل الشاشة أو الرسيفر تلقائياً.
🔬 خريطة حقن الفولت وتشخيص دوائر المين بورد باستخدام CA-1235
في صيانة كروت المين بورد للشاشات الصيني والسمارت والرسيفرات، تتعدد أيسيهات خفض الجهد الصغيرة (Step-Down Buck Converters) ذات الـ 5 أرجل (SOT23-5) أو الـ 6 أرجل (SOT23-6) أو الـ 8 أرجل (SOP-8). يساعدك الجدول التالي في تحديد مكان اللحام الصحيح لكل جهد من جهود دايرة تعويض معظم الفولتات المطلوبه CA-1235:
| الخط التالف على البوردة | الجمبر المختار في CA-1235 | نقطة الحقن والقياس الصحيحة |
|---|---|---|
| تغذية قلب المعالج (Vcore: 1.15V–1.25V) | اترك كل النقاط مفتوحة (الوضع الافتراضي 1.25V). | ارفع ملف الـ Buck القديم أو أيسي الخفض التالف، والحم موجب الخرج على مكثف السيراميك بعد موقع الملف مباشرة. |
| تغذية رامات DDR3 في الشاشات الذكية | نقطة لحام واحدة على 1.5V. | تأكد أولاً بالأفوميتر من أن الرام من جيل DDR3، ثم أوصل الخرج بموجب مكثف تنعيم خط الـ 1.5V. |
| بديل منظم 1117-1.8 أو 1117-3.3 الساخن | نقطة 1.8V أو نقطة 3.3V حسب الرقم. | ارفع المنظم الخطي التالف، وخذ الدخل من خط 5V أو 12V والخرج إلى اللسان العريض (Pin 2 / Tab) مكان المنظم القديم. |
| تعويض أيسي الـ 5V الرئيسي (Standby 5V) | نقطة لحام واحدة على 5V. | يؤخذ الدخل من خط الـ 12V الرئيسي للبوردة، ويوصل الخرج على مكثف الـ 5V لتشغيل الفلاشة والفرونت بانل والـ USB. |
💡 لماذا يفضل المهندسون CA-1235 بشريحة MP1495 على المنظمات التقليدية؟ تعتمد شريحة MP1495 على تقنية التوحيد التزامني الداخلي (Synchronous Rectification)، ما يلغي الحاجة لدايود شوتكي خارجي ويقلل الفقد الحراري إلى أدنى مستوى حتى عند سحب 2 أمبير متواصل داخل الأماكن المغلقة خلف الشاشة.
🏆 الضمان والشراء من الجوكر
توفر الجوكر للإلكترونيات (منذ 1985) دوائر التعويض المفحوصة بشريحة MP1495 الأصلية مع سياسة الاسترجاع والاستبدال خلال 14 يوماً.
🚚 الشحن السريع والدعم
شحن لجميع المحافظات عبر تتبع الطلبات وللورش عبر اتصل بنا.
❓ الأسئلة الشائعة عن دايرة CA-1235
1. ماذا يحدث إذا لم ألحم أي نقطة من نقاط الفولت الخمسة على CA-1235؟
الخرج الافتراضي بدون لحام أي نقطة هو 1.25 فولت كما هو مطبوع على البوردة (默认输出: 1.25V)، وهي قيمة مناسبة لتغذية قلب المعالج في كثير من بوردات الشاشات.
2. هل يجوز لحام نقطتين معاً مثل 1.5V و 1.8V للحصول على جهد مختلف؟
لا يُنصح بجمع نقطتين بدون حساب مقاومات التغذية المرتدة، لأن نقاط الاختيار مصممة ليتم وصل نقطة واحدة فقط في كل مرة للحصول على فولت دقيق وثابت.
3. هل يمكن توصيل CA-1235 على خط 24 فولت؟
لا؛ أقصى دخل آمن للدائرة هو 15V–16V DC. إذا كان مصدرك 24 فولت فاستخدم موديول LM2596.
4. هل تغطي قدرة 3 أمبير معالج الشاشة الذكية؟
في معظم الشاشات العادية والـ Smart والرسيفرات تكون دوائر الرام والـ Core و3.3V بحدود 1A إلى 2.5A وتعمل معها CA-1235 بكفاءة؛ لكن المعالجات الكبيرة التي تسحب فوق 3A قد تحتاج دائرة أمبير أعلى.
5. كيف أميز بين أطراف الدخل وأطراف الخرج المكتوبة باللغة الصينية على بوردة CA-1235؟
عند النظر إلى البوردة بحيث تكون نقاط الفولت الخمس (1.5V حتى 5V) في الأعلى، ستجد على الجانب الأيسر بجوار شريحة MP1495 كلمة (输入+ / 输入-) وتعني موجب وسالب الدخل (Input 5V–15V)، بينما على الجانب الأيمن بجوار الملف المغلق 4R7 تجد (输出+ / 输出-) وتعني موجب وسالب الخرج (Output)، مع العلم أن خط السالب (GND) مشترك بين الدخل والخرج.
6. هل تسبب دائرة CA-1235 أي تداخل أو شوشرة على إشارة التكون (T-Con) أو الصوت؟
لا، لأنها تعمل بتردد تقطيع عالٍ (حوالي 500kHz في شريحة MP1495) مع ملف مغلق ومكثفات سيراميك SMD منخفضة المعاوقة، ما يجعل تموج الخرج (Output Ripple) منخفضاً جداً وآمناً تماماً لتغذية المعالجات الحساسة وكروت التكون والفلاشات.
7. ماذا لو كنت أحتاج تعويض خط 1.1V أو 1.2V للـ Core في بوردة شاشة حديثة؟
الوضع الافتراضي للدائرة بدون قفل أي جمبر يخرج 1.25V، وهو يقع ضمن هامش التفاوت المسموح به (±5% Tolerance) لأغلب خطوط تغذية المعالج التي تعمل على 1.2V في بوردات الشاشات الصيني والـ Smart والرسيفرات، ويعمل بكفاءة وثبات دون سخونة المعالج.
8. هل يجب فصل تغذية الدائرة في وضع الستاند باي أم يمكن تركها متصلة دائماً؟
يعتمد ذلك على الفولت الذي تعوضه؛ فإذا كنت تعوض فولت الستاند باي الأساسي (مثل 3.3V أو 5V) فوصّل دخل CA-1235 على خط الـ 12V الدائم، أما إذا كنت تعوض فولت الرامات (1.5V) أو المعالج الذي يعمل فقط بعد أمر التشغيل (Power On)، فيُفضل أخذ دخل الـ 12V أو 5V من بعد ترانزستور التمرير (MOSFET Switch) الخاص بالبوردة حتى تفصل الدائرة تلقائياً عند إغلاق الشاشة بالريموت.
