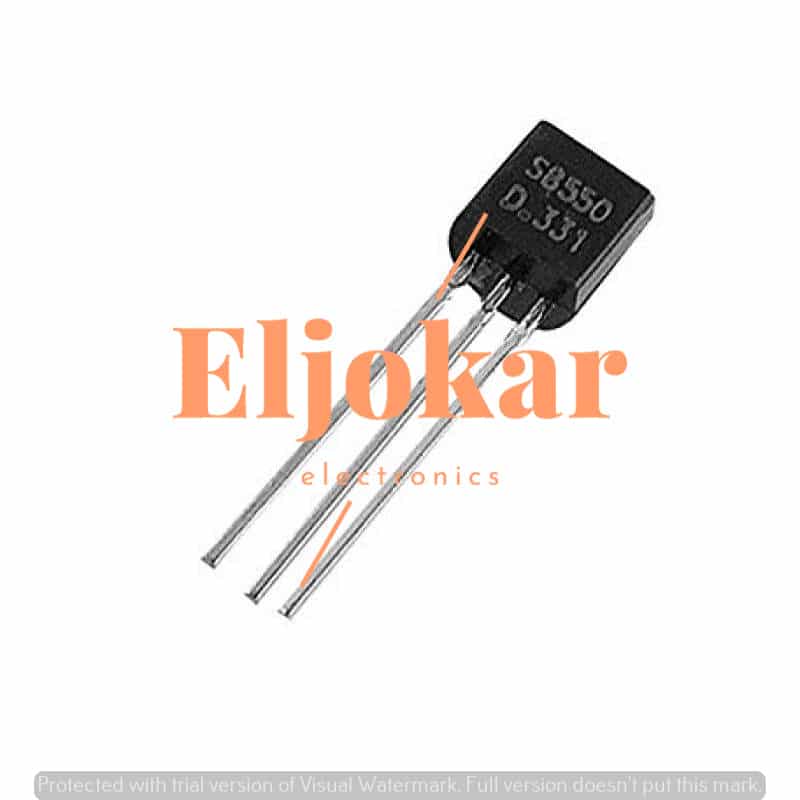

S8550 – الدليل التقني الشامل لترانزستور PNP 25V 0.5A الرائع للتطبيقات المتوسطة
الكلمة المفتاحية: S8550 – من خبرتنا الطويلة التي تزيد عن 12 عاماً في صيانة وإصلاح دوائر التحكم ومصادر الطاقة وأجهزة الريسيفر في مصر، نقدم لك هذا الدليل المتكامل لترانزستور S8550. هذا المكون هو ترانزستور PNP متوسط القدرة، بتقنية Epitaxial Planar، يتميز بتيار جامع يصل إلى 0.5 أمبير، جهد اقتصادي 25 فولت، وقدرة تبديد 0.625 واط. إنه الخيار المثالي لتطبيقات التبديل والتضخيم التي تتطلب تياراً أكبر من الترانزستورات فائقة الصغر مثل 2A (MMBT3906). الجوكر للالكترونيات يستورد هذه القطعة الأصلية مباشرة ويوفرها لك بضمان الجودة والشحن السريع لجميع محافظات مصر.
📊 المواصفات الفنية الكاملة لترانزستور S8550 (استناداً إلى الداتاشيت)
| المعلمة | القيمة / المواصفة |
|---|---|
| القيم الحدية القصوى (Absolute Maximum Ratings @ Tamb=25°C) | |
| أقصى جهد جامع-قاعدة (V(BR)CB0): 40 فولت. | |
| أقصى جهد جامع-باعث (V(BR)CE0): 25 فولت. | |
| أقصى جهد باعث-قاعدة (V(BR)EB0): 5 فولت. | |
| أقصى تيار جامع مستمر (IC): -0.5 أمبير (500 مللي أمبير). | |
| أقصى تيار جامع نبضي (ICM): -0.8 أمبير. | |
| أقصى قدرة تبديد (Ptot): 0.625 واط (625 ملي واط). | |
| نطاق حرارة التخزين والتشغيل (Tstg, Tamb): -65°C إلى +150°C. | |
| الخصائص الكهربائية (Electrical Characteristics @ Ta=25°C) | |
| تيار تسرب الجامع-قاعدة (ICBO): 0.1 ميكرو أمبير كحد أقصى (VCB=40V). | |
| تيار تسرب الباعث-قاعدة (IEBO): 0.1 ميكرو أمبير كحد أقصى (VEB=3V). | |
| كسب التيار المستمر (hFE) – عند IC=50mA, VCE=1V: 85-300 (حسب الرتبة B,C,D). | |
| جهد تشبع الجامع-الباعث (VCEsat): 0.6 فولت كحد أقصى عند IC=500mA, IB=50mA. | |
| جهد تشبع القاعدة-الباعث (VBEsat): 1.2 فولت كحد أقصى عند IC=500mA, IB=50mA. | |
| تردد الانتقال (fT): 150 ميجاهرتز نموذجي (VCE=6V, IC=20mA). | |
⚙️ مواصفات إضافية دقيقة وتصنيف hFE
| الميزة | الوصف / القيمة العملية |
|---|---|
| تصنيف HFE(1) حسب الرتبة: الرتبة B: 85-160، الرتبة C: 120-200، الرتبة D: 160-300. كلما زاد الرقم، زاد الكسب. | |
| العلاقة بين hFE والتيار: قيمة hFE تبلغ ذروتها عند تيارات 50-100mA وتنخفض عند التيارات الأعلى (500mA) إلى حوالي 50-100. | |
| الاستجابة الحرارية: المقاومة الحرارية (RθJA) حوالي 200°C/W (للمركب على PCB قياسي). عند تيار 0.5A و VCEsat=0.6V، الفقد=0.3W، ارتفاع الحرارة≈60°C. | |
| منطقة الأمان (SOA): آمن للتشغيل حتى 25V و 0.5A DC، ولكن يجب مراعاة التبريد عند التيارات القريبة من الحد الأقصى. | |
🔌 دليل توزيع الأطراف (Pinout) والترميز لترانزستور S8550 (عبوة TO-92)
| رقم الطرف (منظر أمامي للوجه المسطح) | الاسم | الوظيفة التفصيلية والاستخدام العملي |
|---|---|---|
| الطرف 1 (الأيسر) | ||
| Emitter (E) – الباعث | ||
| في ترانزستور PNP، هو المصدر الرئيسي لحاملات الشحنة (الفجوات). في أغلب الدوائر، يوصل بالجهد الموجب (VCC) أو بالمرجع الأعلى. في تطبيقات التبديل كمفتاح عالي-side، يتصل مباشرة بـ VCC. | ||
| الطرف 2 (الوسط) | ||
| Base (B) – القاعدة | ||
| هو طرف التحكم الرئيسي. تيار صغير (عادة ميكرو أمبير إلى 50mA) يتدفق من الباعث إلى القاعدة يتحكم في تيار أكبر بين الباعث والمجمع. يجب توصيله بمقاومة مناسبة (عادة 1kΩ إلى 10kΩ) لحماية الترانزستور. | ||
| الطرف 3 (الأيمن) | ||
| Collector (C) – المجمع | ||
| هو الطرف الذي يجمع حاملات الأغلبية. يمر من خلاله التيار الرئيسي المحكوم (Ic). في دوائر التبديل، يوصل بالحمل (مثل مقاومة، مرحل، LED) ثم إلى أسفل الجهد (GND). | ||
| الترميز (Marking): يطبع على الجسم المسطح “S8550” أو “S8550D” (حسب الرتبة) مع رمز الشركة المصنعة. بعض الأنواع تحمل شعار “W” لشركة Wings. | ||
🔧 دوائر التطبيق العملية لترانزستور S8550 (مفتاح عالي-side ومضخم)
VCC (+12V)
│
[Load] (محرك، LED، مرحل)
│
└───[Collector]
(PNP S8550)
┌───[Base] ── Rb(1kΩ) ── Control Signal (0/5V)
│ [Emitter] ── VCC
GND
عند تطبيق 0V على القاعدة (منخفض)، يتوصّل الترانزستور ويسمح بمرور تيار من VCC إلى الحمل. هذا التكوين مفيد لقيادة أحمال متصلة بالأرضي باستخدام إشارة تحكم منخفضة. S8550 يتحمل تيار 0.5A، مما يجعله مناسباً لتشغيل محركات صغيرة، مرحلات، وشرائط LED.
VCC
│
Rc (470Ω)
│
Vin ── Cb ── [Base] ─┬─ Rb1/Rb2 Biasing
│
[Emitter] ── Re (220Ω) ── GND
│
Cc ── Vout
يستخدم لتضخيم الإشارات الصوتية (من بضعة ملي فولت إلى 1V) بفضل كسب التيار العالي (حتى 300). S8550 يعطي تضخيم جيد مع تشويه منخفض في التطبيقات البسيطة مثل مكبرات سماعات الأذن ومكبرات الصوت منخفضة القدرة.
توصية خبير (من تجربتنا في الورش المصرية): أكثر استخدام لـ S8550 هو في دوائر التحكم بالريسيفر (تشغيل المرحلات، إضاءة الشاشة)، وفي دوائر حماية الانعكاس القطبي للأحمال حتى 0.5A، وفي دوائر تشغيل المحركات الصغيرة. ننصح دوماً بإضافة مقاومة قاعدة (1kΩ) لحماية الترانزستور من التيار الزائد. في دوائر التبديل التي تعمل بتردد عالٍ، أضف مقاومة 10kΩ بين القاعدة والباعث لضمان الإغلاق السريع.
🛡️ آليات الحماية والتشخيص الخاصة بترانزستور S8550
- لا حماية ذاتية: مثل معظم الترانزستورات المنفصلة، لا يحتوي على حماية داخلية. الحماية تكون عبر تصميم الدائرة (مقاومات تحد من التيار، صمامات ثنائية لحماية الانعكاس). التشخيص: باستخدام الأومتر في وضع قياس الترانزستور (أو Diode Test). بالنسبة لترانزستور PNP: يجب أن يقرأ الباعث-قاعدة (E-B) انخفاض جهد بين 0.6 و 0.7V، وكذلك المجمع-قاعدة (C-B) بين 0.6 و 0.7V. بين الباعث والمجمع (E-C) يجب أن تكون OL في كلا الاتجاهين. إذا كان هناك قصر أو فتح، فالترانزستور تالف.
- انهيار الجهد (Breakdown): إذا تجاوز الجهد بين المجمع والباعث 25V أو بين القاعدة والباعث 5V، قد ينهار الترانزستور بشكل دائم. كيف تعرف؟ قصر بين المجمع والباعث أو تيار تسرب عالي. الحل: التأكد من أن الفولتية في الدائرة ضمن الحدود.
- الحماية من التيار الزائد: يجب ألا يتجاوز تيار المجمع 0.5A (500mA). التشخيص: إذا كان الترانزستور ساخناً جداً عند تيار أقل من 0.5A، قد يكون تالفاً جزئياً أو هناك مشكلة في محيطه (مثل مقاومة الحمل منخفضة جداً). الحل: استبداله وتقليل تيار الحمل أو زيادة مقاومة التحميل.
📺 قائمة بالأجهزة الشائعة التي تعتمد على S8550 في مصر
| نوع الجهاز | أمثلة وتطبيقات | ملاحظة التوافق |
|---|---|---|
| أجهزة استقبال (ريسيفر) فضائية – دوائر إضاءة الشاشة (LED indicators)، دوائر التحكم في محركات السيرفو، واجهات USB. | ||
| شواحن الهواتف المحمولة (بقدرة 12V حتى 0.5A) – دوائر التحكم في جهد الشحن، حماية انعكاس القطبية. | ||
| دوائر تشغيل المرحلات (Relay Drivers) حتى 0.5A – يستخدم كمفتاح لتشغيل مرحل 12V/0.5A. | ||
| مكبرات الصوت البسيطة (مضخمات سماعات، مشاريع هواة) – مراحل التضخيم الأولى أو النهائية المنخفضة القدرة. | ||
| مشاريع الهواة (Arduino، Raspberry Pi) – قيادة الأحمال مثل شرائط LED، محركات DC صغيرة (حتى 0.5A). | ||
⚠️ الأعطال الشائعة لترانزستور S8550 وحلولها الميدانية (خبرة ورش صيانة مصرية)
| العطل | السبب المحتمل | طريقة التشخيص | الحل الجذري | |||||
|---|---|---|---|---|---|---|---|---|
| قصر (Short) بين المجمع والباعث (C-E). | ||||||||
| تيار عالي جداً تجاوز 0.8A باستمرار، أو جهد عال تجاوز 25V، أو عابر جهد عالي من ملف الحث. | ||||||||
| قياس المقاومة بين C و E باستخدام الأومتر: إذا كانت 0 أوم (قصر)، فهو تالف. | ||||||||
| استبدال الترانزستور. فحص التيار الفعلي للدائرة (يجب ألا يزيد عن 0.4A في التشغيل المستمر). أضف صمام ثنائي للحث (flyback diode) على التوازي مع الأحمال الحثية. | ||||||||
|
| ||||||||
| دائرة مفتوحة (Open) بين C و E. | ||||||||
| تيار عابر مرتفع جداً (كهرباء ساكنة) تسبب في انصهار الوصلة. | ||||||||
| الأومتر يعطي قراءة OL (مقاومة لا نهائية) في كل الاتجاهات. | ||||||||
| استبدال الترانزستور. إضافة حماية ضد ESD في التصميم. | ||||||||
|
| ||||||||
| كسب منخفض أو عدم التشغيل الصحيح (الدارة لا تعمل). | تيار القاعدة غير كافٍ (مقاومة القاعدة كبيرة جداً)، أو الترانزستور يعمل في منطقة القطع بدلاً من التشبع. | قياس جهد VCE أثناء التشغيل. إذا كان أكبر من 0.6V عند التحميل، فالترانزستور ليس في حالة تشبع. قياس VBE (يجب أن يكون 0.6-0.7V للتشغيل). | ||||||
| تصغير قيمة مقاومة القاعدة (Rb) لزيادة تيار القاعدة. استخدم المعادلة Rb = (Vcontrol – VBE) / (IC / 10). عادة قيمة 1kΩ تعمل بشكل جيد لـ IC=0.5A مع Vcontrol=5V. | ||||||||
🔄 مقارنة احترافية: S8550 مقابل أبرز البدائل في السوق المصري
| الموديل | النوع | VCEO (V) | IC (mA) | Ptot (W) | hFE (عند IC مناسب) | العبوة | السعر النسبي | التوصية |
|---|---|---|---|---|---|---|---|---|
| S8550 | ||||||||
| PNP | ||||||||
| 25 | 500 | 0.625 | ||||||
| 85-300 (عند 50mA) | ||||||||
| TO-92 | ||||||||
| منخفض (~1.25 جنيه) | ||||||||
| ✓ الخيار المثالي للتيار المتوسط (0.5A) والجهد المنخفض (25V). متوفر بكثرة في مصر. | ||||||||
|
| ||||||||
| 2A (MMBT3906) | ||||||||
| PNP | ||||||||
| 40 | ||||||||
| 100 | ||||||||
| 0.25 | ||||||||
| 80-300 | ||||||||
| SOT-23 | ||||||||
| أقل (~0.75 جنيه) | ||||||||
| ✗ تيار أقل، مناسب للتطبيقات فائقة الصغر (100mA). | ||||||||
|
| ||||||||
| 1AM (MMBT3904, NPN) | ||||||||
| NPN (مكمل) | ||||||||
| 40 | ||||||||
| 100 | ||||||||
| 0.25 | ||||||||
| 80-300 | ||||||||
| SOT-23 | ||||||||
| أقل (~0.75 جنيه) | ||||||||
| ✔ المكمل منخفض التيار. | ||||||||
|
| BD140 (PNP) | |||||||
| PNP | ||||||||
| 80 | ||||||||
| 1500 | ||||||||
| 12.5 | ||||||||
| 40-250 | ||||||||
| TO-126 | ||||||||
| متوسط | ||||||||
| ✔ تيار أعلى (1.5A) وجهد أعلى، بديل قوي لكن حجم أكبر. | ||||||||
خلاصة الخبراء: S8550 هو الخيار الأمثل للتطبيقات التي تحتاج تيار يصل إلى 0.5A وجهد يصل إلى 25V، وهو متوفر بكثرة في مصر. إذا كنت بحاجة إلى تيار أقل (100mA)، استخدم 2A. للتطبيقات التي تحتاج زوجاً مكملاً منخفض التيار، استخدم 1AM. اكتشف المزيد في قسم الترانزستورات الرئيسي.
📖 قاموس المصطلحات التقنية (Glossary) لفهم أعمق لترانزستور S8550
- PNP Bipolar Junction Transistor (BJT): نوع من الترانزستورات حيث المنطقة الوسطى (القاعدة) من النوع N والمنطقتان الخارجيتان (الباعث والمجمع) من النوع P. يتدفق التيار من الباعث إلى المجمع (عكس NPN).
- hFE (Beta – كسب التيار): نسبة تيار المجمع (IC) إلى تيار القاعدة (IB) في منطقة التضخيم الخطية. قيمة عالية تعني قدرة تحكم أكبر بتيار قاعدة صغير.
- VCEsat (جهد تشبع المجمع-الباعث): انخفاض الجهد بين المجمع والباعث عندما يكون الترانزستور في حالة التوصيل الكامل. كلما كان أقل، خسرت طاقة أقل.
- TO-92: عبوة ترانزستور بلاستيكية صغيرة الحجم ذات 3 أطراف، شائعة جداً للتركيب عبر الثقوب (through-hole).
- Epitaxial Planar (إبيتاكسيال بلانار): تقنية تصنيع متقدمة تنتج ترانزستورات ذات ضوضاء منخفضة وأداء عالي.
- fT (تردد الانتقال): التردد الذي يصبح عنده كسب التيار (hFE) مساوياً للواحد. يحدد أقصى تردد يمكن تضخيم الإشارة عنده.
- High-Side Switch (مفتاح عالي الجانب): تكوين ترانزستور PNP حيث يكون الباعث متصلاً بمصدر الطاقة الموجب، والمجمع بالحمل، والقاعدة متصلة بإشارة التحكم. عند تطبيق جهد منخفض على القاعدة، يتوصّل الترانزستور ويوصل التيار للحمل.
💡 نصائح الخبراء – من تجربتنا في ورش صيانة الإلكترونيات بمصر (أكثر من 12 عاماً)
- ✅ نصيحة 1 (كشف التقليد): S8550 من أكثر الترانزستورات تزويراً في السوق المصري. النسخ المقلدة غالباً ما تكون ذات كسب تيار منخفض (hFE<50) وسعة حرارية رديئة. لاختبار الأصلية، قم بقياس hFE بجهاز اختبار الترانزستورات؛ يجب أن يتجاوز 150 عند 50mA. الشراء من الجوكر يضمن القطعة الأصلية.
- ⭐ نصيحة 2 (لحام TO-92): استخدم مكواة 350°C مع رأس مناسب. لا تطبق حرارة أكثر من 3 ثوانٍ على كل طرف لتجنب ارتفاع حرارة الوصلة. اترك مسافة 5mm بين جسم الترانزستور ولوحة PCB لتحسين التبريد.
- ⚡ نصيحة 3 (حساب مقاومة القاعدة): لضمان تشغيل الترانزستور كمفتاح في منطقة التشبع، استخدم IB = IC / 10. مثلاً، لـ IC=500mA، IB=50mA. احسب Rb = (Vcontrol – VBE) / IB. إذا Vcontrol=5V، VBE≈0.7V، فإن Rb = (4.3V)/(0.05A) = 86Ω. قيمة 100Ω مناسبة. لا تزيد المقاومة عن 1kΩ لتجنب نقص تيار القاعدة.
- 🔌 نصيحة 4 (حماية الأحمال الحثية): إذا كنت تقوم بتشغيل مرحل أو محرك صغير باستخدام S8550، ضع صمام ثنائي (مثل 1N4148 أو 1N4007) على التوازي مع الحمل (الكاثود متصل بـ VCC، الأنود بالمجمع). هذا يحمي الترانزستور من التوتر العكسي العالي عند إيقاف التيار.
- 📌 نصيحة 5 (اختبار سريع خارج الدائرة): باستخدام الملتيميتر في وضع Diode Test: بين E(+) و B(-): يجب أن يقرأ 0.6-0.7V. بين C(+) و B(-): 0.6-0.7V. بين E و C في كلا الاتجاهين: OL (مقاومة عالية).
- 🇪🇬 نصيحة 6 (الظروف المصرية): بسبب ارتفاع درجات الحرارة في الصيف، نوصي بتشغيل S8550 بأقل من 70% من أقصى تيار (أي أقل من 350mA) لضمان عمر طويل. إذا كنت بحاجة إلى 500mA، استخدم مشتت حراري صغير على جسم الترانزستور.
⭐ مراجعات وتقييمات حقيقية من عملائنا – فنيين ومهندسين وهواة
“أستخدم S8550 في مشاريعي للتحكم في محركات DC الصغيرة. يتحمل تيار 0.5A بثبات وسعره ممتاز. الجوكر يوفر القطعة الأصلية.”
“لا غنى عنه في الورشة لقيادة المرحلات الصغيرة. القطع الأصلية تدوم طويلاً. شكراً للجوكر على السرعة في الشحن.”
“باستخدامه مع أردوينو، قُدت شريط LED بقوة 0.4A بكل سلاسة. تعلمت منه أساسيات الترانزستورات. ممتاز.”
“في مضخمات الصوت البسيطة، أداؤه جيد جداً. كسبه مرتفع والتشويه منخفض. سعره مناسب للغاية.”
“متوفر دائماً في الجوكر، وسعره ممتاز. أنصح به لكل فني. جربته في دوائر التبديل والحماية، أداؤه ثابت.”
🔍 أسئلة يبحث عنها الناس (People Also Ask) حول ترانزستور S8550
ما هو أقصى تيار يمكن أن يمره S8550؟
أقصى تيار مستمر (DC) هو 0.5 أمبير (500 مللي أمبير). التيار النبضي الأقصى (نبضات قصيرة) هو 0.8 أمبير.
هل S8550 هو نفسه S8050؟
لا، S8050 هو الترانزستور المكمل (NPN) لـ S8550. S8050 له نفس المواصفات (25V, 0.5A) لكنه من النوع NPN. يستخدمان معاً في دوائر الدفع والسحب.
كم سعر ترانزستور S8550 في مصر؟
حوالي 1.25 جنيهاً مصرياً للقطعة الواحدة (قد يختلف حسب الكمية). الجوكر يوفره بسعر تنافسي للقطعة الأصلية.
كيف أعرف ترتيب الأطراف الصحيح لـ S8550 (TO-92)؟
بمقابلة الوجه المسطح للترانزستور، الطرف الأيسر هو الباعث (E)، الأوسط هو القاعدة (B)، الأيمن هو المجمع (C).
هل يمكن استخدام S8550 بدلاً من 2N3906؟
2N3906 له مواصفات (40V, 0.2A) مختلفة قليلاً. في دوائر 12V والتيار أقل من 0.2A، يمكن استبداله. أما إذا كان التيار أكبر من 0.2A، فيجب استخدام S8550.
❓ الأسئلة الشائعة (FAQ) – إجابات شاملة ومفصلة عن ترانزستور S8550
1. (تقني) ما هي القدرة القصوى التي يمكن أن يبددها S8550؟
0.625 واط (625 ملي واط) عند درجة حرارة محيطة 25°C على PCB قياسي. في درجات حرارة أعلى، يجب تقليل القدرة (حوالي 5mW/°C).
2. (تقني) كيف أحسب تيار القاعدة المطلوب لتشغيل S8550 كمفتاح؟
لضمان التشبع، استخدم IB = IC / 10. على سبيل المثال، لـ IC=500mA، IB=50mA. احسب Rb = (Vcontrol – VBE) / IB. قيمة نموذجية لـ Vcontrol=5V هي Rb≈86Ω، لذا استخدم 100Ω. لا تستخدم مقاومة أكبر من 1kΩ.
3. (تقني) ما هو تأثير درجة الحرارة على hFE لـ S8550؟
hFE يزداد مع درجة الحرارة. عند 100°C، قد يزيد بمقدار 30-50% عن قيمته عند 25°C.
4. (تقني) ما هو أقصى جهد يمكن تطبيقه بين الباعث والقاعدة؟
أقصى جهد باعث-قاعدة (VEBO) هو 5 فولت. تجاوز هذا الجهد قد يتلف الوصلة.
5. (تقني) ما الفرق بين S8550 و S8550D؟
S8550D هو ترانزستور من نفس العائلة ولكن برتبة hFE عالية (D تعني hFE 160-300). S8550 العادي قد يكون من الرتبة B أو C. كلما زاد الحرف، زاد الكسب.
6. (تقني) هل S8550 مناسبة للترددات العالية (مثلاً 1 ميجاهرتز)؟
تردد الانتقال (fT) هو 150 ميجاهرتز، مما يجعله مناسباً للترددات المنخفضة والمتوسطة (حتى 1 ميجاهرتز). للترددات العالية، استخدم ترانزستورات مصممة خصيصاً مثل 2N2222.
7. (تقني) ما هو الفرق بين S8550 و BD140؟
BD140 يتحمل تيار أعلى (1.5A) وجهد أعلى (80V) وقدرة أعلى (12.5W) لكنه أكبر حجماً. S8550 مناسب للأحمال الصغيرة والمتوسطة، بينما BD140 للأحمال الأكبر.
8. (تركيب) كيف ألحم S8550 على PCB يدوياً؟
استخدم مكواة 350°C، ضع الفلوكس على الوسادات، ثم أدخل الأطراف في الثقوب، ثم لحام كل طرف بسرعة (لا تتجاوز 3 ثوانٍ لكل رجل). اترك مسافة 5mm بين الجسم وPCB للتبريد.
9. (تركيب) كيف أتعرف على الاتجاه الصحيح للترانزستور على PCB؟
عادةً، يتم رسم دائرة أو علامة ثقب واحد مميز لتحديد الباعث. تحقق من رسم PCB أو مقارنة بالترانزستور القديم.
10. (تركيب) ماذا يحدث إذا ركبت S8550 مع عكس أطرافه في دائرة التبديل؟
إذا عكست الباعث والمجمع، فسيظل الترانزستور يعمل ولكن بكسب تيار منخفض جداً وقد يُصدر حرارة زائدة. قد يحترق في بعض الحالات.
11. (تركيب) كيف أختبر الترانزستور خارج الدائرة؟
استخدم الملتيميتر في وضع Diode Test: قم بوضع الطرف الأحمر على الباعث (E) والأسود على القاعدة (B) – يجب أن يقرأ 0.6-0.7V. الطرف الأحمر على المجمع (C) والأسود على القاعدة – 0.6-0.7V. في جميع القياسات الأخرى بين E و C، يجب أن تكون OL.
12. (مقارنات) ما هو البديل المناسب لـ S8550 إذا احتجت تيار أكبر (1A)؟
استخدم BD140 (PNP, 80V, 1.5A, TO-126) أو 2N5401 (PNP, 150V, 0.6A). تأكد من التوافق مع العبوة.
13. (مقارنات) هل يمكن استبدال S8550 بـ 2N3906 مباشرة؟
يمكن استبداله في دوائر ذات تيار أقل من 200mA. أما إذا كان التيار أكبر، فقد يحترق 2N3906 لأنه مصمم لـ 200mA كحد أقصى.
14. (مقارنات) متى أختار S8550 بدلاً من 2A (MMBT3906)؟
اختر S8550 عندما يكون تيار الحمل بين 100mA و 500mA. لتيار أقل من 100mA، 2A أصغر حجماً وأرخص قليلاً.
15. (شراء وشحن) كم سعر S8550 في الجوكر للالكترونيات؟
السعر حوالي 1.25 جنيهاً للقطعة (قد يختلف حسب الكمية). خصومات للكميات الكبيرة (اتصل بنا).
16. (شراء وشحن) كم تكلفة الشحن لمحافظة سوهاج؟
شحن موحد لجميع محافظات مصر بتكلفة رمزية، ويصل خلال 24-48 ساعة حتى سوهاج عبر شركات النقل السريع.
17. (شراء وشحن) كيف أتأكد من أن القطعة أصلية؟
القطعة تحمل علامة “S8550” واضحة، وغالباً شعار الشركة المصنعة (Wings، Fairchild، إلخ). نوفر ضمان الأصالة 100%.
18. (شراء وشحن) ما هو ضمان المنتج؟
ضمان 6 أشهر ضد عيوب الصناعة. إذا ثبت أن القطعة تالفة دون سبب خارجي (سوء استخدام)، نستبدلها.
19. (شراء وشحن) هل يمكن شراء S8550 بكميات كبيرة (لفات) للورش؟
نعم، لدينا خصومات خاصة للفنيين وأصحاب الورش والمصانع. اتصل بنا على واتساب 01288929498.
20. (شراء وشحن) كيف أحصل على الدعم الفني بعد الشراء؟
يمكنك التواصل عبر واتساب 01288929498. فريقنا من المهندسين والفنيين يجيب على أسئلتك.
📄 للحصول على الداتاشيت الكامل لـ S8550، حمّله من الرابط أدناه:
🌐 مصادر تقنية خارجية معتمدة (DoFollow)
✅ منتج أصلي 100% – مستورد من شركات رائدة (Wings، Fairchild، إلخ).
✅ ضمان 6 شهور ضد عيوب الصناعة، مع دعم فني متخصص.
✅ شحن سريع ومؤمن إلى جميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، أسوان، الأقصر، سوهاج، المنيا، وغيرها) خلال 24-48 ساعة.
✅ سياسة استرجاع مرنة خلال 14 يوماً للمنتجات غير المستخدمة.
✅ خصومات خاصة للكميات الكبيرة والفنيين.
🚚 سياسة الشحن والتوصيل في مصر
نحن في الجوكر للالكترونيات نحرص على وصول طلبك بأسرع وقت. يتم تجهيز وشحن جميع الطلبات بعد يوم عمل واحد فقط من تأكيد الطلب. تستلم المنتج خلال 24 إلى 48 ساعة كحد أقصى من تاريخ الشحن. التوصيل متاح لجميع محافظات مصر بما فيها القاهرة، الإسكندرية، الجيزة، القليوبية، البحيرة، الدقهلية، الشرقية، الغربية، المنوفية، كفر الشيخ، دمياط، بورسعيد، الإسماعيلية، السويس، شمال وجنوب سيناء، الفيوم، بني سويف، المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان، البحر الأحمر، الوادي الجديد، ومطروح. شحن آمن مع إمكانية تتبع الشحنة.
🔗 قد يهمك أيضاً: إذا كنت تبحث عن ترانزستور PNP أصغر حجماً لتيار أقل (100mA)، فراجع 2A. أما إذا كنت تحتاج إلى الزوج المكمل (NPN) لـ S8550، فاستخدم 1AM. بالإضافة إلى ذلك، قد تحتاج في مشاريع الريسيفر إلى مستقبل تحت الحمراء VS1838B أو كريستالة 30 ألف. اكتشف المزيد في قسم الترانزستورات الرئيسي لمتجر الجوكر.
