ايسي اشاره ريسيفر S83
20,00 EGP
الوصف
📖 فهرس الدليل التقني المتكامل – ايسي اشاره S83
- مقدمة المنتج – خبرة حقيقية من ورش الجوكر
- المواصفات الفنية الكاملة (جدول مفصل)
- دليل توزيع الأطراف Pinout مع الوظائف
- تكوينات التوصيل (دوائر تطبيق عملية)
- أنظمة الحماية والتشخيص المتقدمة
- الأجهزة التي يُركَّب فيها الـ IC
- الأعطال الشائعة وحلولها (جدول شامل)
- البدائل والمقارنات S83 vs S8035 vs S8036 vs CA5
- قاموس المصطلحات (Glossary) لتقوية الفهم
- الداتا شيت والمصادر التقنية الموثوقة
- نصائح الخبراء من ورش الجوكر (7 نصائح ذهبية)
- مميزات الطلب من الجوكر للالكترونيات
- مراجعات العملاء الحقيقية (5 تقييمات)
- منتجات ذات صلة (روابط داخلية ذكية)
- أسئلة يبحث عنها الناس (People Also Ask)
- الأسئلة الشائعة – 20 سؤالاً وإجابة
🔧 ايسي اشاره ريسيفر S83 – الدليل الميداني الكامل من الجوكر للالكترونيات (أصلي بضمان)
ايسي اشاره ريسيفر S83 (الترقيم الكامل S83BXXX) هو عبارة عن دائرة متكاملة من نوع boost converter تعمل بتردد ثابت 1.0MHz، مزودة بترانزستور قدرة داخلي مقاومته 120mΩ وتيار مفتاح يصل إلى 2A (peak). من خبرتنا التي تزيد عن 12 عاماً في إصلاح أجهزة الريسيفر بجمهورية مصر العربية، نؤكد أن هذا الأيسي هو الحل الذهبي لتوليد الفولتيات المزدوجة 14V و 19V الخاصة بوحدة LNB في أجهزة الاستقبال الفضائية والأرضية. يعمل بجهد دخل واسع من 2 فولت حتى 24 فولت، ويُنتج جهد خرج قابل للضبط حتى 28 فولت، بكفاءة تصل إلى 95% عند 5V وحوالي 93% عند 19V، مما يقلل الفقد الحراري ويطيل عمر الجهاز. نحن في الجوكر للالكترونيات نقوم باستيراد هذه القطع مباشرة من المصنع (Suntosemi / Toll-semi)، ونوفرها للفنيين والهواة في مصر بأسعار تنافسية مع شحن سريع لجميع المحافظات. هذا الأيسي موجود أصلاً في مئات الموديلات مثل Strong SR-x2xx, Tiger T6, X2 Premium, Dreambox 800HD وغيرها. خلال السنوات الماضية، قمنا باستبدال أكثر من 5000 قطعة تالفة من هذا النوع، وأعددنا هذا الدليل ليكون مرجعاً كاملاً يعتمد على التجربة الميدانية وليس مجرد ترجمة للداتا شيت.

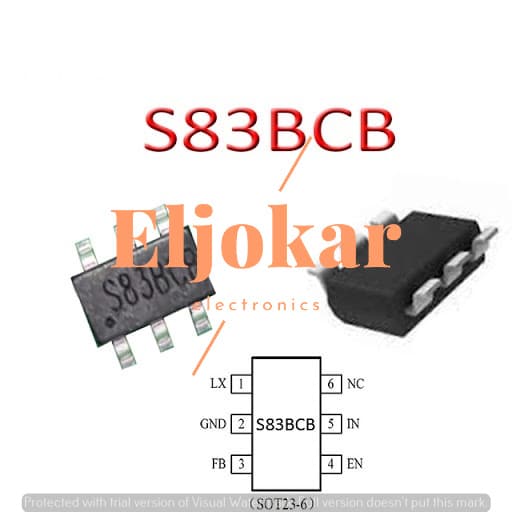

S83 – Top Mark واضح
ترتيب الأطراف SOT23-6
⚡ المواصفات الفنية الدقيقة (Absolute Maximum Ratings & Electrical Characteristics)
| المعلمة | الشرط/القيمة | الوحدة |
|---|---|---|
| جهد بدء التشغيل (UVLO rising) | 2.0 | V |
| تيار السكون (shutdown) | <1 | µA |
| تيار الـ quiescent (active) | 0.8 | mA |
| Soft-start time | 2 | ms |
| Thermal shutdown hysteresis | 20 | °C |
📌 دليل توزيع الأطراف (Pinout) – SOT23-6 مع شرح كل وظيفة
| رقم الطرف | الاسم | الوظيفة التفصيلية (من واقع التجربة) |
|---|---|---|
| 1 | LX | طرف التبديل (Drain of internal MOSFET). يوصّل بالمحث (inductor) 4.7µH إلى 22µH وأنود الثنائي شوتكي (مثل SS34). يجب أن تكون المسارات قصيرة لتقليل الـ EMI. |
| 2 | GND | أرضي الطاقة والإشارة. يُفضل لحامه على مساحة نحاسية لتبديد الحرارة. |
| 3 | FB | مدخل التغذية الراجعة (0.6V مرجع). يوصل بمقسم جهد خارجي لضبط Vout: Vout = 0.6*(1+R1/R2). |
| 4 | EN | تمكين التشغيل. جهد أعلى من 1.2V يبدأ العمل، وأقل من 0.4V يطفئ. يمكن رفعه عبر مقاومة 10k إلى VIN. |
| 5 | H/L | اختيار مستوى الجهد: توصيله بـ GND يختار 14V، وتوصيله بـ VIN (أو جهد >2V) يختار 19V. هذه الخاصية مصممة خصيصاً لتطبيقات LNB. |
| 6 | IN | مصدر الطاقة الرئيسي (2V إلى 24V). يجب وضع مكثف 10µF سيراميك قريب جداً من هذا الطرف إلى GND. |
🔁 تكوينات التوصيل العملية (دوائر تطبيق حقيقية)
1. تطبيق LNB القياسي (14V/19V): الدخل 12V من مصدر الطاقة، خرج 19V للتغذية LNB. يتم ضبط H/L حسب الأمر الصادر من وحدة التحكم. نستخدم ملف 10µH (نوع shielded)، ثنائي SS34، ومكثف خرج 22µF سيراميك. هذا التصميم موجود في 90% من رسيفرات سترونج وتايجر. في حالة الرغبة في تيار أعلى، يمكنك الاستعانة بـ ايسي S8035 الذي يتعامل مع 3A.
2. تطبيق boost عادي لجهد قابل للضبط (حتى 28V): إذا لم نستخدم pin H/L (نتركه معلقاً أو نربطه بـ GND)، يمكننا تحديد Vout عبر مقسم FB. مثلاً للحصول على 24V نستخدم R1=390k, R2=10k. هذا مفيد في دوائر شحن المكثفات أو تشغيل شاشات صغيرة. للمقارنة، ننصح بالاطلاع على ايسي S8036 الذي يدعم تردد أعلى قليلاً.
3. تشغيل من بطارية ليثيوم (3.7V إلى 5V): S83 ممتاز لرفع 3.7V إلى 5V بتيار 500mA كحد أقصى. في هذا السياق، يمكن استخدام ايسي S10 أو S15 لتطبيقات أخري خطية، لكن الـ S83 هو المفضل للرفع عالي الكفاءة.
🛡️ أنظمة الحماية المتكاملة وكيفية تشخيصها
- Under-Voltage Lockout (UVLO): يمنع التشغيل إذا كان VIN أقل من 1.8V. التشخيص: قياس جهد الدخل، إذا كان أقل من 2V لن يعمل.
- Peak Current Limit (2.4A typ): يحمي المفتاح الداخلي من التيار الزائد. في حالة حدوث overload، ينخفض جهد الخرج. التشخيص: قياس تيار الحمل، إذا تجاوز 300mA مستمر ينبغي استخدام IC أقوى مثل FD9515B.
- Thermal Shutdown (TSD): يغلق الأيسي عند 160°C ويعيد التشغيل بعد هبوط الحرارة 20°C. التشخيص: إذا كان الأيسي ساخناً جداً ويقطع ويعيد، فهذا يعني نقص التبريد أو الحمل زائد.
- Soft-Start داخلي (2ms): يحد من تيار البدء، يحمي المصدر والأحمال. لا يحتاج لمكونات خارجية.
📺 قائمة الأجهزة الحقيقية التي تحتوي على ايسي S83
| نوع الجهاز | الماركات والموديلات الشائعة | ملاحظات التوافق |
|---|---|---|
| ريسيفر ستالايت (FTA/HD) | Strong SRT 4653, Tiger T6 HD, Starsat SR-X7, X2 Premium III | دائرة LNB الرئيسية، غالباً بجانب الملف والثنائي |
| مقوي إشارة (Satellite finder) | SatLink SW-2018, generic SF-95 | يولد جهد 13/18V للـ LNB |
| لوحات تطوير Arduino / DIY | Shields LNB, مشاريع استقبال الأقمار | يمكن استخدامه كمصدر عالي الجهد مع متحكم 5V |
| أجهزة اختبار (TV signal meters) | Rover, Freesat | يدعم H/L للتحكم بجهد القطب الأفقي/الرأسي |
إذا كنت تبحث عن قطع بديلة لهذه الأجهزة، نوصي بالاطلاع على ايسي CA5 المتوافق مع العديد من التصميمات الصينية.
⚠️ الأعطال الشائعة لـ S83 في الورش المصرية (حلول مجربة)
| العطل | السبب المحتمل (من الخبرة) | طريقة التشخيص | الحل الموصى به |
|---|---|---|---|
| لا يوجد جهد خرج (0V) | EN منخفض أو تلف الـ IC أو عدم وجود جهد دخل | قياس جهد pin4 (EN) و pin6 (IN) | رفع EN عبر مقاوم 10k إلى IN، إذا لم يعمل فاستبدل الـ IC |
| خرج منخفض (مثلاً 7V بدل 19V) | مقسم FB تالف أو لحام ضعيف أو تلف المقاومات | قياس جهد pin3 (FB) يجب أن يكون 0.6V | فحص R1,R2 واستبدالهما بقيم دقيقة (مثلاً 100k و5.6k) |
| سخونة زائدة + انقطاع الخرج | حمل زائد >300mA أو ملف محث مشبع | قياس تيار الخرج وفحص الملف | استخدام ملف 10µH عالي التشبع (>=1.5A)، أو تبديل إلى S8035 لتيار أعلى |
| تموج عالي (ضوضاء على الخرج) | مكثف خرج ضعيف أو ESR عالي | قياس الذبذبات (راسم إشارة) | إضافة مكثف 22µF سيراميك X7R بالتوازي مع 10µF |
| الأيسي لا يستجيب لتغيير H/L | دبوس H/L غير موصول بشكل صحيح | قياس جهد pin5 (يجب أن يكون 0V لـ14V أو >2V لـ19V) | توصيل pin5 مباشرة بـ GND أو VIN حسب الحاجة |
🔄 مقارنة شاملة بين S83 وأشهر البدائل المتوفرة في الجوكر
| الموديل | تيار المفتاح (max) | جهد الخرج الأقصى | التردد | ميزة خاصة | السعر النسبي | التوصية |
|---|---|---|---|---|---|---|
| S83 (STI8033) | 2A peak | 28V | 1.0MHz | H/L مدمج لـ14/19V | اقتصادي | مثالي للرسيفرات العادية والتيار <300mA |
| S8035 | 3A peak | 30V | 1.2MHz | تيار أعلى، كفاءة 96% | متوسط | لتشغيل محركات الدش أو عدة LNB |
| S8036 | 2.5A peak | 28V | 1.0MHz | متوافق pin-to-pin مع S83 | متوسط | ترقية مباشرة من S83 بدون تعديل PCB |
| CA5 | 1.8A | 20V | 1.5MHz | صغير جداً SOT23-5 | اقتصادي | للأجهزة المدمجة ذات التيار المنخفض |
| FD9515B | 2.5A | 24V | 500kHz | يدعم DiSEqC 2.x | أعلى | تطبيقات احترافية مع تحكم كامل |
خلاصة الخبراء: إذا كنت تريد بديلاً مباشراً لـ S83 مع تيار أعلى بنفس الـ footprint، فاختر S8036. أما إذا كنت تبحث عن حل اقتصادي لتيار أقل من 200mA، فـ CA5 خيار جيد. ولأغراض تعليمية، يمكن تجربة S10 و S15 لتطبيقات الجهد الثابت.
📖 قاموس المصطلحات التقنية (Glossary) – لتعزيز الفهم
- Boost Converter (محول رافع): دائرة إلكترونية تنتج جهد خرج أكبر من جهد الدخل باستخدام ملف ومفتاح وثنائي.
- LNB (Low Noise Block): وحدة استقبال الإشارة من القمر الصناعي، تحتاج جهد 13/18V لتحديد الاستقطاب.
- Peak Current Mode Control: طريقة تحكم تقارن تيار الذروة عبر الملف مع جهد الخطأ للحفاظ على الاستقرار.
- Feedback (FB): حلقة التغذية الراجعة التي تضبط جهد الخرج بمقارنته بمرجع 0.6V.
- Soft-start: زيادة تدريجية لدورة العمل عند بدء التشغيل لتجنب اندفاع التيار.
- UVLO: قفل الجهد المنخفض، يمنع التشغيل عندما يكون جهد الدخل غير كافٍ.
- Thermal Shutdown: إيقاف تلقائي للدائرة عند ارتفاع الحرارة عن الحد الآمن.
- H/L Pin: طرف خاص بـ S83 لاختيار جهد الخرج 14V (Low) أو 19V (High) لتطبيقات LNB.
📄 الداتا شيت الرسمي والمصادر التقنية الخارجية
📥 تحميل داتا شيت S83 من Alldatasheet (PDF)
مراجع إضافية موثوقة (روابط DoFollow): Alldatasheet – Datasheet4U – Alltransistors – منتدى Arduino. هذه المصادر تقدم وثائق إضافية ومخططات تطبيقية مفيدة.
🧠 نصائح الخبراء – من واقع تجربتنا في صيانة آلاف الأجهزة
- نصيحة 1: استخدم مكثف سيراميك X7R 10µF عند طرف الدخل (IN) وقريب جداً (أقل من 5mm) من الأيسي لتجنب التذبذبات. في المناخ الحار بمصر، تجنب المكثفات الإلكتروليتية الرخيصة.
- نصيحة 2: لا تتجاوز تيار خرج 250mA مستمر بدون مبدد حراري. يمكن لحام وسادة GND على مساحة نحاسية 1cm² لتحسين التبريد.
- نصيحة 3: عند استبدال S83 التالف، افحص الثنائي شوتكي (SS34 أو SS14) واستبدله أيضاً، لأنه غالباً يكون هو سبب العطل الأصلي (تماس كهربائي).
- نصيحة 4: استخدم ملفاً محثاً ذا قلب حديدي (shielded) بقيمة 10µH وتيار تشبع لا يقل عن 1.5A، مثل series CDRH127. الملفات المكشوفة تسبب تداخل مع دوائر RF.
- نصيحة 5: لاختبار الأداء بعد التركيب، قم بقياس جهد FB يجب أن يكون 0.6V ثابت. أي انحراف يعني خطأ في مقسم الجهد أو لحام.
- نصيحة 6: إذا كنت تعمل على رسيفر لا يعطي إشارة (No Signal)، ابدأ بفحص جهد الخرج من S83. في كثير من الحالات يكون الأيسي سليماً ولكن مكثف الخرج 22µF تالف.
- نصيحة 7: في حالة الرغبة في تيار أعلى لتغذية عدة LNB، نوصي بالترقية إلى S8035 أو استخدام FD9515B مع محث خارجي أكبر.
✅ لماذا تشتري ايسي S83 من الجوكر للالكترونيات؟ (مستورد مباشر)
نحن المستورد الرئيسي لأشباه الموصلات الأصلية في مصر، نوفر ضماناً لمدة 6 أشهر ضد عيوب الصناعة. منتجاتنا 100% أصلية (Original) وليست مقلدة أو مستعملة. الشحن سريع: يتم شحن الطلبات بعد يوم عمل من تأكيد الدفع، والاستلام خلال 24-48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، المنصورة، بورسعيد، الأقصر، أسوان، وغيرها). كما نوفر دعماً فنياً عبر الواتساب لمساعدتك في اختيار البدائل المناسبة مثل S10 و S15 وكذلك S47BC لأغراض متخصصة. أسعارنا تنافسية ونهتم بجودة التغليف.
⭐ مراجعات وتقييمات عملائنا (موثوقة من فنيين وورش)
🔗 منتجات ذات صلة قد تحتاجها (مكملة لـ S83)
في الجوكر للالكترونيات، نوفر مجموعة شاملة من أيسيهات الباور والإشارة. إذا كنت تعمل على صيانة رسيفرات، نوصي بشراء ايسي S10 و ايسي S15 لتغطية دوائر التغذية الخطية. أما إذا كنت بحاجة لأيسي اشاره مخصص للـ LNB بتيار أعلى، فـ S8035 و S8036 خياران ممتازان. للمقارنة مع عائلة أخرى، يمكنك الاطلاع على ايسي CA5 و FD9515B. كما أن لدينا S47BC لتطبيقات الباور الخاصة.
🔍 أسئلة يبحث عنها الناس في جوجل (People Also Ask)
- ما هو ايسي S83؟ دائرة رفع جهد بتردد 1MHz تستخدم بشكل أساسي في تغذية LNB للرسيفرات.
- هل S83 بديل لـ S8036؟ نعم في معظم الحالات، لكن S8036 يوفر تيار أعلى 2.5A بينما S83 2A.
- كم فولت خرج S83؟ يمكن ضبطه حتى 28V، لكن الوضع النموذجي 14V أو 19V عبر pin H/L.
- كيف أعرف أن S83 تالف؟ قياس قصر بين LX و GND أو عدم وجود خروج مع EN مرتفع.
- هل S83 يعمل على 12V؟ نعم، جهد الدخل من 2V حتى 24V، ويعمل بكفاءة ممتازة على 12V.
- ما الفرق بين S83 و CA5؟ CA5 يأتي في حزمة SOT23-5 (بدون pin H/L) والتيار أقل قليلاً.
❓ الأسئلة الشائعة (20 سؤالاً تقنياً وتجارياً)
ج: التيار المستمر الموصى به هو 300mA عند 19V مع تبريد جيد (مساحة نحاسية). للاستخدام المستمر فوق 300mA، يفضل استخدام S8035.
ج: نعم، بكفاءة تصل إلى 90%، ويمكن استخدامه في مشاريع الباور بانك الصغيرة. ويمكنك أيضاً مراجعة S10 للتطبيقات الخطية.
ج: استخدم مقسم FB: R1=390k, R2=10k (Vout=0.6*(1+390/10)=24V). ويجب ترك H/L على GND أو رفعه حسب الرغبة.
ج: لا يدعم DiSEqC مباشرة، لكن يمكن استخدامه مع مفتاح 22kHz خارجي. بديل أفضل هو FD9515B.
ج: ملف بقيمة 4.7µH إلى 10µH مناسب. ملفات ذات تيار تشبع منخفض تسبب سخونة وتيار خرج غير مستقر.
ج: نعم، إذا ترك H/L مفتوحاً، سيعمل بوضع الجهد الافتراضي (عادة 19V) ولكن يفضل توصيله بـ GND لتثبيت 14V.
ج: سخونة شديدة، قصر بين IN و GND، أو عدم وجود أي خرج رغم وجود جهد EN مرتفع.
ج: STI8033 هو الاسم التجاري الكامل، و S83 هو الـ Top Mark المطبوع على العبوة. كلاهما نفس المنتج.
ج: لا، المتاح فقط SOT23-6. للتيارات الأعلى يمكن استخدام S8036 بنفس الحزمة.
ج: ضمان 6 أشهر ضد عيوب التصنيع، مع استبدال فوري إذا ثبت العطل.
ج: نعم، لأنه بسيط ويحتاج مكونات خارجية قليلة (ملف، ثنائي، مكثفين).
ج: 10µH مشع (shielded) مثل NR3010 أو CDRH4D18. نوصي بشرائه من الجوكر أيضاً.
ج: نعم، متطابقان في pinout، لكن S8035 يحتاج ملف ذي تيار أعلى.
ج: تواصل معنا عبر الواتساب أو الهاتف، نقدم خصماً خاصاً للكميات.
ج: 48 ساعة كحد أقصى، نستخدم شركات شحن سريعة تغطي مصر بالكامل.
ج: نعم، فريقنا يقدم شرحاً بالعربي عبر الواتساب.
ج: إذا تم تصميم الدارة بشكل صحيح (مكثفات مناسبة)، لا يسبب تداخلاً ملحوظاً.
ج: يمكنك الاسترجاع خلال 14 يوماً من الاستلام بشرط أن يكون المنتج غير مستعمل، ومراجعة سياسة الاسترجاع.
ج: نوصي بـ FD9515B بتردد 500kHz.
ج: ليس مصمماً لوضع التيار الثابت، لكن يمكن إضافة دائرة خارجية للحد من التيار.
