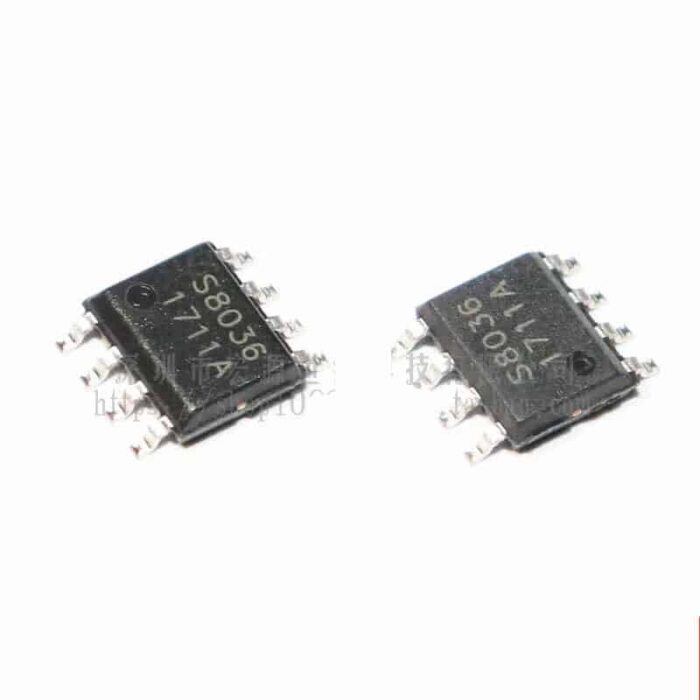

ايسي اشاره ريسيفر S8036
9,50 EGP
الوصف
📑 فهرس المحتويات
🔥 ثورة في عالم الاستقبال: ايسي S8036 – منظم جهد LNB بقدرة 500mA مع دعم DiSEqC 22KHz
🔹 ايسي S8036 (STI8036) هو الحل المتكامل لتغذية LNB في أجهزة الاستقبال الفضائية. يوفر جهدين 14V / 19V، تيار يصل إلى 500mA، وكفاءة تصل إلى 90% مع مولد تردد 22KHz مدمج وتوافق DiSEqC 1.x. متوفر الآن في الجوكر للالكترونيات بجودة أصلية.
9V – 14V
500mA (650mA peak)
14V / 19V (اختيار H_L)
1.0MHz
EXTM / DiSEqC
🔍 نظرة شاملة على ايسي S8036
يعتبر ايسي S8036 قطعة فريدة من نوعها في عالم الإلكترونيات الفضائية، فهو يجمع بين محول BOOST تيار مستمر عالي التردد (1MHz) ومنظم خطي منخفض الضوضاء، بالإضافة إلى دارة توليد وتضمين إشارة 22KHz المتوافقة مع بروتوكول DiSEqC 1.x. صُمم خصيصاً لتغذية LNB (Low Noise Block) في أطباق الاستقبال الفضائي، كما يمكن استخدامه في أنظمة المفاتيح المتعددة (Multi-switch) وأجهزة الاستقبال الرقمية DVB-S/S2.
بفضل تصميمه الذكي، يوفر ايسي S8036 حماية كاملة ضد القصر، التيار الزائد، وارتفاع الحرارة، مع خاصية إعادة التشغيل الدوري (Hiccup) لضمان أقصى أمان للنظام. يأتي في حزمة ESOP8L صغيرة الحجم، مما يجعله مثالياً للتطبيقات المدمجة.
يتوفر ايسي S8036 في الجوكر للالكترونيات بضمان الجودة الأصلية، مع دعم فني متخصص عبر الواتساب.
✨ مميزات ايسي S8036 الفائقة
- ✅ كفاءة عالية تصل إلى 90%
- ✅ تيار خرج 500mA مستمر / 650mA ذروة
- ✅ جهدين قابلين للتحديد 14V / 19V عبر pin H_L
- ✅ مدمج BOOST converter بتردد 1MHz
- ✅ دعم إشارة 22KHz و DiSEqC 1.x
- ✅ ضوضاء منخفضة <35mV@20MHz
- ✅ حماية من القصر والتيار الزائد (hiccup mode)
- ✅ حماية حرارية (150°C)
- ✅ متوافق مع منطق 5V/3.3V/1.8V
- ✅ حزمة ESOP8L مع وسادة تبريد
📊 المواصفات الفنية الكاملة (Electrical Characteristics)
| المعلمة | الشروط | القيمة |
|---|---|---|
| جهد الدخل التشغيلي | – | 9V – 14V |
| جهد الخرج (H_L=1) | ILOAD=200mA | 19V (نموذجي) |
| جهد الخرج (H_L=0) | ILOAD=200mA | 14V (نموذجي) |
| تيار الخرج الأقصى | مستمر | 500mA (ذروة 650mA) |
| تردد BOOST | EN=1 | 1.0MHz (0.8~1.2) |
| مقاومة MOSFET الداخلية | ILOAD=450mA | 120mΩ |
| حد تيار BOOST | – | 1.5A |
| تيار الإمداد (تشغيل) | VOUT=19V, no load | 10mA |
| تيار الإيقاف (EN=0) | – | 0.2mA |
| Dropout منظم الخطي | ILOAD=450mA | 1.2V max |
| تنظيم الحمل | 0~450mA, 19V | 80mV max |
| الضوضاء والتموج | 20MHz BWL | 35mVpp |
| سعة إشارة 22KHz على VOUT | ILOAD=450mA | 700mVpp |
| زمن صعود/هبوط 22KHz | CLOAD=570nF | 10µs |
| الحماية الحرارية | إيقاف | 150°C |
📍 دليل توزيع الأطراف (Pinout) – ESOP8L
2. VOUT: خرج LNB (14V/19V)
3. BOOST: مدخل حساسية الجهد المرتفع لـ LDO
4. VCP: مضخة شحن لتغذية LDO
5. LX: طرف الملف (Boost switching)
6. EN: تمكين (High=تشغيل)
7. H_L: اختيار الجهد (High=19V, Low=14V)
8. EXTM: دخل إشارة 22KHz / DiSEqC
Exposed Pad (GND): أرضي الطاقة
🔌 دوائر التطبيق النموذجية والتكوينات المرنة (Bridge / Quad Stereo)
على الرغم من أن ايسي S8036 مصمم خصيصاً لتطبيقات LNB، إلا أنه يمكن استخدام عدة قطع لإنشاء أنظمة متعددة الخرج لتغذية أطباق متعددة أو مفاتيح DiSEqC. إليك التكوينات المدعومة:
- تكوين Bridge (جسر): استخدام قطعتين S8036 لتوليد ±14V أو ±19V لتطبيقات خاصة، مع مزامنة التردد لتقليل الضوضاء.
- تكوين Quad Stereo (4 قنوات): أربع دوائر S8036 لتغذية 4 مخارج LNB مستقلة، كل قناة تدعم 22KHz منفصل – مثالي لأنظمة Quattro LNB.
- تكوين Stereo/Bridge Dual: دائرتان مع إشارات 22KHz متزامنة لتطبيقات الاستقبال المتعدد.
يمكن أيضاً استخدام ايسي S8036 كمحول Boost عالي الكفاءة مع LDO خارجي في مشاريع أخرى بتيار 500mA. راجع الداتاشيت للدوائر التفصيلية.
🛡️ أنظمة الحماية المتقدمة والتشخيص
- حماية التيار الزائد (OCP) + Hiccup: عند تجاوز 600mA لمدة 65ms، يدخل الجهاز في وضع TON=75ms / TOFF=1600ms لحماية المكونات.
- حماية القصر (Short Circuit): تيار الخرج ينخفض إلى 240mA عند قصر الخرج مع إعادة تشغيل ذكية.
- الحماية الحرارية (OTP): إيقاف التشغيل عند 150°C واستئناف العمل عند 125°C.
- Under Voltage Lockout (UVLO): عتبة 7.5V مع hysteresis 0.6V لمنع التشغيل غير المستقر.
- حماية من انعكاس الجهد على BOOST: يتحمل حتى 27V.
🧠 نصائح من فنيين خبراء – تجارب ميدانية مع ايسي S8036
💡 مهندس وائل (خبرة 15 سنة في صيانة الرسيفرات): “ايسي S8036 هو البديل المثالي لـ LNB الدوائر المنفصلة. أنصح باستخدام مكثف 100nF سيراميك قريب من pin VOUT لتقليل الضوضاء. دائماً تأكد من توصيل الوسادة المكشوفة (GND) بمساحة نحاسية كافية للتبريد.”
💡 فني تركيب محطات فضائية: “عند استخدام إشارة 22KHz من وحدة التحكم، تأكد من أن سعة الحمل على EXTM لا تتجاوز 570nF لضمان أوقات صعود وهبوط سليمة (10µs). جربت S8036 مع LNB إنفرنو، أداء ممتاز واستقرار في الجهد حتى 450mA.”
💡 نصيحة ذهبية: لتحقيق أقصى كفاءة، اختر ملف 10µH~22µH مع تيار تشبع 1.5A على الأقل، واستخدم مكثفات سيراميك X7R عند دخل VIN وبين BOOST وGND. لا تترك pin H_L عائمًا – استخدم مقاومة سحب لأسفل 10kΩ لتثبيت المستوى.
📺 أبرز تطبيقات ايسي S8036
📊 مقارنة شاملة: ايسي S8036 مع منتجات أخرى في الجوكر
| المنتج (رابط) | جهد الدخل | التيار | الميزة الرئيسية | الحزمة |
|---|---|---|---|---|
| ايسي S8036 (هذا المنتج) | 9-14V | 500mA | LNB + DiSEqC 22KHz | ESOP8L |
| ايسي S10 | 4.5-17V | 1A | Buck converter عام | SOT23-5 |
| ايسي S15 | 4.5-17V | 1.5A | Buck متزامن | SOT23-6 |
| ايسي S47bc | 3.5-18V | 2A | Buck 600kHz | SOT23-6 |
| ايسي S83 | 2.5-6V | 2.5A | مكبر صوتي | SOP-8 |
| ايسي S8035BE | 8-28V | 3A | LNB تيار أعلى | TO-263 |
| ايسي CA5 | 2.5-6V | 2.2A | Class D audio | SOP-8 |
| FD9515B | 10-30V | 5A | منظم ضخم | TO-220 |
🔹 الخلاصة: إذا كنت تبحث عن حل متكامل لتغذية LNB مع دعم DiSEqC، فإن ايسي S8036 هو الخيار الأمثل في فئته. يوفر كفاءة عالية، حماية شاملة، وحزمة صغيرة.
⭐ مراجعات حقيقية من عملاء الجوكر للالكترونيات
أبو عبدالله – مهندس صيانة رسيفرات: “اشتريت 10 قطع من ايسي S8036، ركبتها في رسيفرات قديمة كانت تعاني من ضعف تغذية LNB. الشريحة ممتازة، التيار ثابت والحماية شغالة 100%. أنصح بها بشدة.”
كريم المصري – هواة الأقمار: “اشتريت S8036 لمشروع تركيب طبق دوار، إشارة 22KHz تعمل بدقة متناهية والجهد 19V مستقر. الشحن سريع والدعم الفني رائع.”
شركة التقنية المتطورة: “نستخدم ايسي S8036 في أجهزتنا التجارية منذ 6 شهور، لم نواجه أي أعطال. حماية القصر أنقذت النظام أكثر من مرة. نوصي بالشراء من الجوكر.”
❓ 20 سؤال وجواب حول ايسي S8036
2. ما هي جهود الخرج المتاحة؟ 14V أو 19V يتم اختيارها عبر pin H_L.
3. ما أقصى تيار يمكن سحبه؟ 500mA مستمر، 650mA ذروة.
4. هل يدعم إشارة 22KHz و DiSEqC؟ نعم، عبر pin EXTM.
5. ما هو تردد الـ BOOST الداخلي؟ 1.0MHz (يسمح باستخدام ملفات صغيرة).
6. ما هي الحزمة؟ ESOP8L مع وسادة تبريد GND.
7. هل يحتاج مكونات خارجية كثيرة؟ لا، فقط ملف، مكثفات، ومقاومات بسيطة.
8. كيف أحمي الدائرة من القصر؟ الشريحة تحتوي على حماية hiccup ذاتية.
9. ما هو الجهد الموصى به لـ VIN؟ من 9V إلى 14V (نموذجي 12V).
10. ما هي قيمة الملف الموصى بها؟ 10µH إلى 22µH مع تيار تشبع >1.5A.
11. هل يمكن استخدامه في أنظمة متعددة الأطباق؟ نعم، باستخدام تكوين Quad (4 قطع).
12. ما هو انخفاض الجهد (dropout) للمنظم الخطي؟ حوالي 1.2V عند 450mA.
13. هل يتوافق مع منطق 3.3V على pins EN, H_L, EXTM؟ نعم، عتبة high من 1V.
14. ماذا يحدث عند ارتفاع الحرارة؟ إيقاف عند 150°C وإعادة التشغيل عند 125°C.
15. هل يمكن استخدامه كمحول Boost عادي؟ نعم، مع إضافة مقسم مقاومة خارجي، لكن المصمم خصيصاً لـ LNB.
16. ما هو مستوى الضوضاء على الخرج؟ أقل من 35mVpp ضمن 20MHz.
17. هل يدعم DiSEqC 2.0؟ يدعم 1.x، ويمكن مع مكونات خارجية تحقيق 2.0.
18. كيف أوصل وسادة التبريد؟ يجب لحامها بالأرضي (GND) مع مساحة نحاس كافية.
19. هل الشريحة متوفرة في المخزون؟ نعم، في الجوكر للالكترونيات بكميات.
20. كيف أتواصل للدعم الفني؟ عبر واتساب 01288929498 أو الرابط الموجود في الصفحة.
📦 سياسات الشحن والإرجاع – الجوكر للالكترونيات
🚚 سياسة الشحن: يتم الشحن بعد يوم واحد من تأكيد الطلب، والاستلام خلال 24-48 ساعة من تاريخ الشحن.
🔄 سياسة الاسترجاع: يمكنك إرجاع المنتج خلال 14 يوماً وفقاً للشروط في سياسة الإرجاع.
🔒 سياسة الخصوصية: نحمي بيانات عملائنا، للمزيد اضغط هنا.
⭐ ضمان الجودة: جميع منتجاتنا أصلية 100%، ونقدم ضماناً لمدة عام ضد عيوب الصناعة.
📄 تحميل الداتاشيت الرسمي لـ S8036: PDF مباشر (Semikey)
