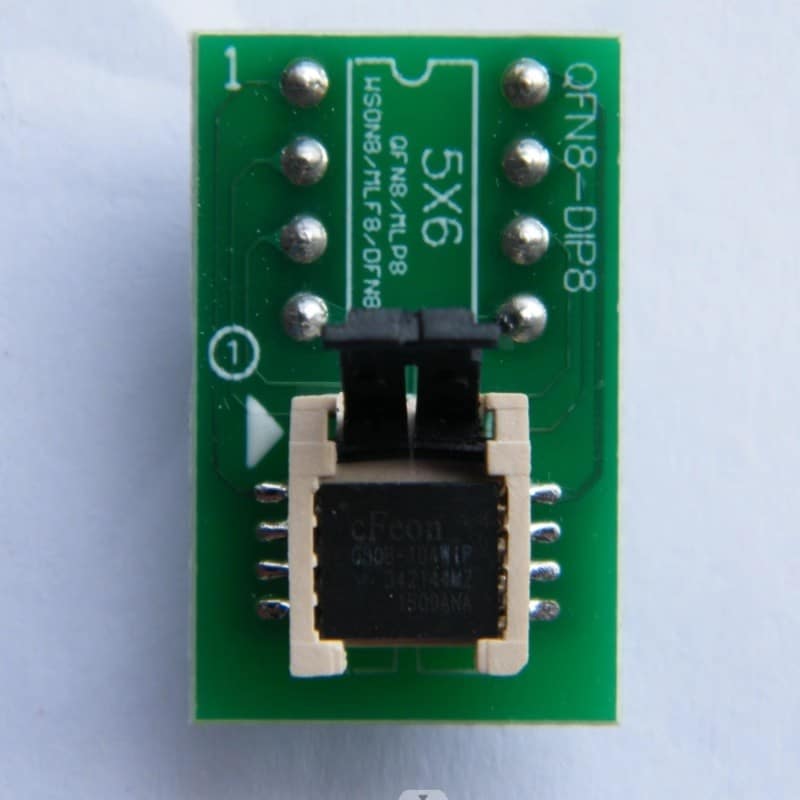

ادبتور للفلاشات المطبوعه مقاس 5*6 بدون لحام
300,00 EGP
الوصف
📑 فهرس المحتويات
🔹 ادبتور للفلاشات المطبوعه مقاس 5*6 – الحل الاحترافي لبرمجة شرائح الفلاش المطبوعة (Printed Flash) بدون لحام
ادبتور للفلاشات المطبوعه مقاس 5*6 هو أداة متخصصة عالية الجودة صُممت خصيصاً لبرمجة شرائح الفلاش المطبوعة (Printed Flash PCBs) بأبعاد 5×6 سم. من خبرتنا التي تزيد عن 12 عاماً في صيانة أجهزة التلفزيون والهواتف المحمولة وأجهزة اللابتوب في مصر، نؤكد أن هذا المحول هو الحل الأمثل للفنيين الذين يتعاملون مع شرائح eMMC، NAND Flash، و NOR Flash الملحومة على لوحات مطبوعة صغيرة. يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. يتميز المحول بمشبك ضغط قوي بدون لحام، دبابيس تلامس مذهبة، وقاعدة PCB متينة لضمان تلامس ممتاز وقراءة/كتابة مستقرة.
📊 المواصفات الفنية الكاملة – ادبتور للفلاشات المطبوعه مقاس 5*6
محول PCB لشرائح الفلاش المطبوعة
5 × 6 سم (50 × 60 مم)
مشبك ضغط علوي (بدون لحام)
نحاس فسفوري مطلي بالذهب (30 ميكرون)
DIP40 (متوافق مع RT809H، RT809F، CH341A)
أكثر من 5000 دورة
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| أخضر / أزرق (حسب الإصدار) | مقاوم للكهرباء الساكنة | |
| FR4 عالية الجودة (1.6 مم) | مقاومة للحرارة والتشوه | |
| أقل من 30 ملي أوم | توصيل ممتاز للإشارات | |
| -20°C إلى +85°C | مناسبة للاستخدام في الورش المصرية | |
| ≈ 25 جرام | خفيف وسهل الحمل |
📍 دليل توزيع الأطراف (Pinout) – ادبتور 5*6
المحول يحتوي على 40 دبوساً (DIP40) ولكن التوصيل الفعلي يعتمد على نقاط التلامس المخصصة للشريحة المطبوعة. الجدول التالي يوضح توزيع الإشارات النموذجية للوضع الأكثر شيوعاً (eMMC):
1
2
3
4
5
6
7-40
ملاحظة: نقاط التلامس المحددة تختلف حسب تصميم PCB للشريحة. يوصى بالاستعانة بورقة البيانات (datasheet) الخاصة بالشريحة أو التواصل مع الدعم الفني لتحديد التوصيلات الصحيحة.
🔧 طريقة استخدام ادبتور للفلاشات المطبوعه مقاس 5*6 خطوة بخطوة
- الخطوة 1 – فتح المشبك: ارفع المشبك العلوي للمحول برفق باستخدام أصابعك أو أداة بلاستيكية.
- الخطوة 2 – وضع شريحة الفلاش: ضع PCB الفلاش (المطبوع) داخل المحول بحيث تتطابق نقاط التلامس المعدنية مع دبابيس المحول. تأكد من محاذاة الحواف بشكل صحيح.
- الخطوة 3 – تثبيت المشبك: أغلق المشبك برفق واضغط عليه حتى يستقر. يجب أن تشعر بمقاومة طفيفة ثم توقف.
- الخطوة 4 – توصيل المحول بالمبرمجة: أدخل المحول في مقبس DIP40 الخاص بالمبرمجة (RT809H، RT809F، أو CH341A مع محول وسيط). تأكد من محاذاة الدبوس رقم 1 (عادةً مثلث أو نقطة بيضاء).
- الخطوة 5 – البرمجة: شغّل برنامج المبرمجة، اختر نوع الشريحة (مثلاً eMMC_AUTO، NAND_AUTO، أو اختر النوع يدوياً). ابدأ القراءة أو الكتابة.
- الخطوة 6 – الإزالة: بعد الانتهاء، ارفع المشبك وأخرج PCB الفلاش بحذر.
نصيحة من الورشة: تأكد من أن نقاط التلامس على PCB نظيفة وخالية من الأوساخ أو الأكسدة. استخدم كحول الأيزوبروبيل وفرشاة ناعمة لتنظيفها قبل التثبيت. أيضاً، لا تترك PCB في المحول لفترة طويلة بعد الانتهاء لتجنب الضغط المستمر على دبابيس التلامس.
💻 الشرائح المتوافقة مع ادبتور للفلاشات المطبوعه مقاس 5*6
هذا المحول يدعم مجموعة واسعة من شرائح الفلاش المطبوعة (Printed Flash PCBs) بأبعاد 5×6 سم. إليك أبرز الأنواع:
| نوع الشريحة | أمثلة | الاستخدام الشائع |
|---|---|
| Samsung KM، Toshiba THGB، Hynix H26، Sandisk، Kingston | هواتف محمولة، أجهزة لوحية، أجهزة تلفزيون حديثة |
| K9F، K9G، H27U، MT29، TC58، S34 | أجهزة تلفزيون LED، أجهزة استقبال، أجهزة صناعية |
| W25Q، MX25L، S25FL، EN25، GD25 (على PCB مخصص) | BIOS اللابتوبات، أجهزة الشبكات، أجهزة التحكم |
| PCBs خاصة بالشركات المصنعة (LG، Samsung، Panasonic) | تطبيقات خاصة ومغلقة |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| نقاط تلامس غير نظيفة، تثبيت غير صحيح، PCB غير متوافق مع المحول | افحص PCB بصرياً، جرب تنظيف نقاط التلامس، أعد تثبيت PCB | نظف النقاط بكحول إيزوبروبيل، تأكد من محاذاة PCB بشكل صحيح، جرب ضغطاً أكثر على المشبك | |
| جهد غير مناسب (3.3V بدلاً من 1.8V أو العكس)، دبوس VCC غير متصل | قس الجهد على دبوس VCC في المحول | اضبط جهد المبرمجة على القيمة الصحيحة (1.8V، 3.3V، أو 5V) حسب مواصفات الشريحة | |
| اتصال متقطع أثناء الكتابة، حماية الكتابة على الشريحة، PCB تالف | جرب سرعة كتابة أقل، استخدم خيار “Unprotect” في البرنامج | قلل سرعة SPI في إعدادات المبرمجة، تأكد من أن دبوس WP# غير متصل بـ VCC (إذا كان موجوداً) | |
| قصر في الدائرة، جهد زائد، PCB تالف | افصل فوراً، قياس المقاومة بين VCC و GND على PCB | افصل الطاقة فوراً، تأكد من ضبط الجهد الصحيح، استبدل PCB إذا كان تالفاً | |
| دبابيس المحول مثنية أو متسخة، مقبس المبرمجة تالف | افحص دبابيس المحول بصرياً، جرب مقبس آخر | قم بتعديل الدبابيس برفق باستخدام ملقط، استخدم محول DIP40 آخر إذا لزم الأمر |
🔄 البدائل والمقارنات – ادبتور 5*6 مقابل المحولات الأخرى
في الجوكر للالكترونيات، نوفر تشكيلة متكاملة من المحولات. إليك مقارنة شاملة:
| المنتج | الأبعاد المدعومة | نظام التثبيت | دبابيس مذهبة | الاستخدام الموصى به | السعر النسبي |
|---|---|---|---|---|---|
| 5×6 سم | مشبك ضغط علوي | ✅ | eMMC، NAND، NOR مطبوعة | متوسط (⭐⭐⭐) | |
| 6×8 سم | مشبك ضغط علوي | ✅ | شرائح PCB أكبر (بعض eMMC و NAND) | متوسط (⭐⭐⭐) | |
| متغير (باستخدام محولات) | لحام أو مشابك | ❌ عادة | تزويد eMMC بالطاقة أثناء البرمجة | اقتصادي (⭐) | |
| مقبس DIP48 (لشرائح TSOP48) | مقبس ضغط | ✅ | شرائح NAND و NOR منفصلة | مرتفع (⭐⭐⭐⭐) | |
| خاص بشاشات تيكون | مشبك خاص | ✅ | شاشات اللابتوب (برمجة EEPROM) | متوسط (⭐⭐) |
خلاصة: اختر ادبتور للفلاشات المطبوعه مقاس 5*6 إذا كنت تتعامل مع شرائح فلاش مطبوعة (PCBs) بأبعاد 5×6 سم، خاصة eMMC و NAND المستخدمة في الهواتف والتلفزيونات. للأبعاد الأكبر، اختر الإصدار 6×8. للشرائح المنفصلة (غير المطبوعة)، استخدم ادابتر 48 بن.
📖 قاموس المصطلحات التقنية (Glossary)
ادبتور (Adapter): قطعة وسيطة تسمح بتركيب شريحة أو PCB في مقبس آخر. Printed Flash: شريحة فلاش ملحومة على لوحة دوائر مطبوعة صغيرة (PCB) بدلاً من أن تكون في封装 مستقل. eMMC (Embedded Multi-Media Card): ذاكرة تخزين مدمجة تستخدم في الهواتف والتابلت. NAND Flash: ذاكرة تخزين كثيفة. PCB (Printed Circuit Board): لوحة دوائر مطبوعة. DIP40: مقبس ذو 40 دبوساً قياسي في المبرمجات. نقاط تلامس (Contact Pads): نقاط معدنية على PCB تتصل بدبابيس المحول. مشبك ضغط (Clamp): آلية لتثبيت PCB دون لحام.
📄 المصادر التقنية والمراجع الخارجية
للتعرف أكثر على أنواع شرائح الفلاش المطبوعة ومواصفاتها، نوصي بالاستعانة بالمصادر التالية (DoFollow):
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أوراق بيانات لشرائح eMMC و NAND و NOR Flash.
- Datasheet4u.com – محرك بحث متخصص لأوراق البيانات.
- Alltransistors.com – مرجع للمكونات الإلكترونية.
- Arduino Forum – مناقشات حول برمجة شرائح الفلاش والمحولات.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ نظف نقاط التلامس بانتظام: باستخدام كحول الأيزوبروبيل وفرشاة ناعمة. الأوساخ تسبب 70% من مشاكل القراءة.
- ✔️ تأكد من محاذاة PCB بشكل صحيح: معظم PCBs لديها علامة (نقطة أو حافة مشطوفة) لتحديد الاتجاه. قم بمحاذاتها مع العلامة على المحول.
- ✔️ لا تستخدم قوة مفرطة عند إغلاق المشبك: إذا كان PCB لا يدخل بسهولة، تحقق من الاتجاه أولاً. القوة الزائدة قد تنحني دبابيس المحول أو تتلف PCB.
- ✔️ اختر الجهد الصحيح: eMMC الحديثة تعمل بـ 1.8V أو 3.3V، بينما NAND القديمة قد تعمل بـ 3.3V أو 5V. تأكد من ضبط المبرمجة على الجهد المناسب.
- ✔️ اختبر المحول أولاً بشريحة معروفة: إذا كنت تشك في سلامته، جربه على PCB معروف العمل لتأكيد التوصيل.
- ✔️ قم بتخزين المحول في علبة واقية: لمنع الغبار والأكسدة، احتفظ به في كيس مضاد للكهرباء الساكنة.
- ✔️ لبرمجة eMMC على PCB، تأكد من أن الشريحة غير تالفة: إذا كانت الشريحة تالفة (كرات لحام مكسورة)، قد تحتاج إلى إعادة تكويرها (reballing) قبل استخدام المحول.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة من مصانع موثوقة مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول استخدام المحول واختيار الجهد المناسب. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة هواتف (القاهرة)
“اشتريت ادبتور للفلاشات المطبوعه مقاس 5*6 من الجوكر، جودة التصنيع ممتازة. أستخدمه لبرمجة eMMC لهواتف Samsung و LG. المشبك قوي والدبابيس المذهبة تلمس بقوة. أنصح به بشدة.”
مصطفى كامل – صاحب ورشة شاشات (الإسكندرية)
“محول ممتاز لبرمجة NAND Flash على PCBs الخاصة بشاشات LG و TCL. المحول سهل الاستخدام ويوفر علي وقت اللحام. الشحن سريع جداً.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيد جداً، لكن أتمنى لو كان السعر أقل قليلاً. بالمقابل، الجودة عالية والدعم الفني من الجوكر ممتاز وساعدني في اختيار الجهد المناسب لشريحة eMMC 1.8V.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمته مع مبرمجة RT809H لقراءة NAND من لوحة تلفزيون Skyworth. العملية كانت مستقرة وسهلة. شكراً الجوكر.”
كريم الشافعي – فني صيانة لابتوبات (بورسعيد)
“اشتريت المحول لبرمجة BIOS مطبوع على PCB خاص. عمل بشكل مثالي. التوصيل لجميع المحافظات سريع جداً.”
🔗 منتجات ذات صلة – اكتشف المزيد من المحولات وأدوات البرمجة
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو ادبتور للفلاشات المطبوعه مقاس 5*6؟ هو محول PCB يسمح بتركيب شرائح الفلاش المطبوعة (Printed Flash) بأبعاد 5×6 سم في مقبس DIP40 للمبرمجة، لبرمجتها دون لحام.
- هل يدعم المحول شرائح eMMC المطبوعة؟ نعم، يدعم eMMC المطبوعة (PCBs) بالإضافة إلى NAND و NOR Flash المطبوعة.
- كيف أعرف أن المحول مناسب لـ PCB الخاص بي؟ قم بقياس أبعاد PCB. إذا كانت 5×6 سم (± 2 مم)، فهي مناسبة. تأكد أيضاً من أن نقاط التلامس متوافقة مع تصميم المحول.
- هل يمكن استخدام المحول مع مبرمجة CH341A؟ نعم، عبر محول وسيط DIP40 إلى DIP8 (غير مرفق) أو باستخدام مقبس DIP40 في بعض إصدارات CH341A.
- ما هي مدة الضمان؟ ضمان 14 يوم ضد عيوب التصنيع (دبابيس مكسورة، مشبك تالف) من الجوكر للالكترونيات.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – ادبتور للفلاشات المطبوعه مقاس 5*6
1. ما هو ادبتور للفلاشات المطبوعه مقاس 5*6 بالضبط؟
هو محول ميكانيكي وإلكتروني يسمح بتركيب لوحات دوائر مطبوعة (PCBs) صغيرة تحتوي على شرائح فلاش (eMMC، NAND، NOR) في مقبس DIP40 للمبرمجة، لبرمجتها دون الحاجة إلى لحام.
2. ما هي الأبعاد الدقيقة للـ PCBs المدعومة؟
الأبعاد القصوى هي 5 سم (عرض) × 6 سم (ارتفاع). PCBs أصغر حجماً (مثل 4×5 سم) يمكن تثبيتها أيضاً باستخدام فواصل أو محولات إضافية.
3. هل المحول سلبي أم نشط؟
سلبي تماماً (passive)، لا يحتوي على أي مكونات إلكترونية نشطة، فقط يمرر الإشارات من PCB إلى المبرمجة.
4. ما هي أنواع الشرائح التي لا تعمل مع هذا المحول؟
PCBs ذات أبعاد أكبر من 5×6 سم، أو PCBs ذات نقاط تلامس غير قياسية (مثل BGA بدون PCB).
5. هل يمكن استخدامه مع مبرمجة RT809F؟
نعم، RT809F تحتوي على مقبس DIP40، والمحول يركب مباشرة في المقبس.
6. كيف أنظف المحول؟
استخدم كحول الأيزوبروبيل (99%) وفرشاة أسنان ناعمة. جففه جيداً قبل الاستخدام. لا تستخدم الماء أو المنظفات الكيميائية القوية.
7. ماذا أفعل إذا كانت PCB لا تثبت بشكل محكم؟
تأكد من أن PCB غير منحنية. يمكن استخدام قطعة صغيرة من المطاط أو الورق للضغط برفق على المشبك.
8. هل يمكن أن يتلف المحول بسبب الاستخدام المتكرر؟
مع الاستخدام العادي، يدوم لأكثر من 5000 دورة تركيب. لكن دبابيس التلامس قد تتآكل إذا استخدمت بقوة.
9. ما هو الفرق بين هذا المحول ومحول BGA eMMC؟
هذا المحول مخصص لـ PCBs (شرائح ملحومة على لوحة مطبوعة)، بينما محول BGA eMMC مخصص للشرائح غير الملحومة (كرات لحام BGA).
10. هل يأتي المحول مع دليل تعليمات؟
نعم، يتم توفير رابط لدليل سريع، أو يمكنك التواصل مع الدعم الفني عبر واتساب.
11. ما هي سرعة البرمجة القصوى التي يدعمها المحول؟
نظراً لكونه سلبياً، لا يحدد سرعة. يعتمد على المبرمجة وجودة التوصيل. يمكن أن يعمل حتى 25 ميجاهرتز دون مشاكل.
12. هل يدعم شرائح eMMC 1.8V؟
نعم، طالما أن المبرمجة تدعم 1.8V (مثل RT809H مع ضبط الجهد المناسب). المحول نفسه سلبي ولا يغير الجهد.
13. كيف أتأكد من أن المحول يعمل بشكل صحيح؟
جرب PCB معروف العمل (مثل eMMC من هاتف سليم) واقرأ معرف الشريحة (CID، CSD). إذا ظهرت بشكل صحيح، فالمحول سليم.
14. هل يمكن استخدامه مع أجهزة اختبار أخرى مثل محلل المنطق؟
نعم، يمكنك استخدامه لتوصيل PCB بأي جهاز له مقبس DIP40 أو عبر أسلاك توصيل.
15. ما هي مادة عزل المحول؟
FR4 عالية الجودة (نفس المستخدمة في اللوحات الإلكترونية)، مقاومة للحرارة حتى 130 درجة مئوية.
16. هل هناك ضمان على المنتج؟
نعم، ضمان 14 يوم ضد عيوب التصنيع (دبابيس مكسورة، مشبك تالف، PCB مقطوع) من الجوكر للالكترونيات.
17. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
18. هل يمكن شراء المحول بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش ومراكز الصيانة.
19. هل المحول مناسب للمبتدئين؟
نعم، سهل الاستخدام، مع دليل بسيط ودعم فني عبر واتساب. لكن يفضل البدء بـ PCBs معروفة.
20. أين أجد فيديو تعليمي لاستخدام المحول؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
