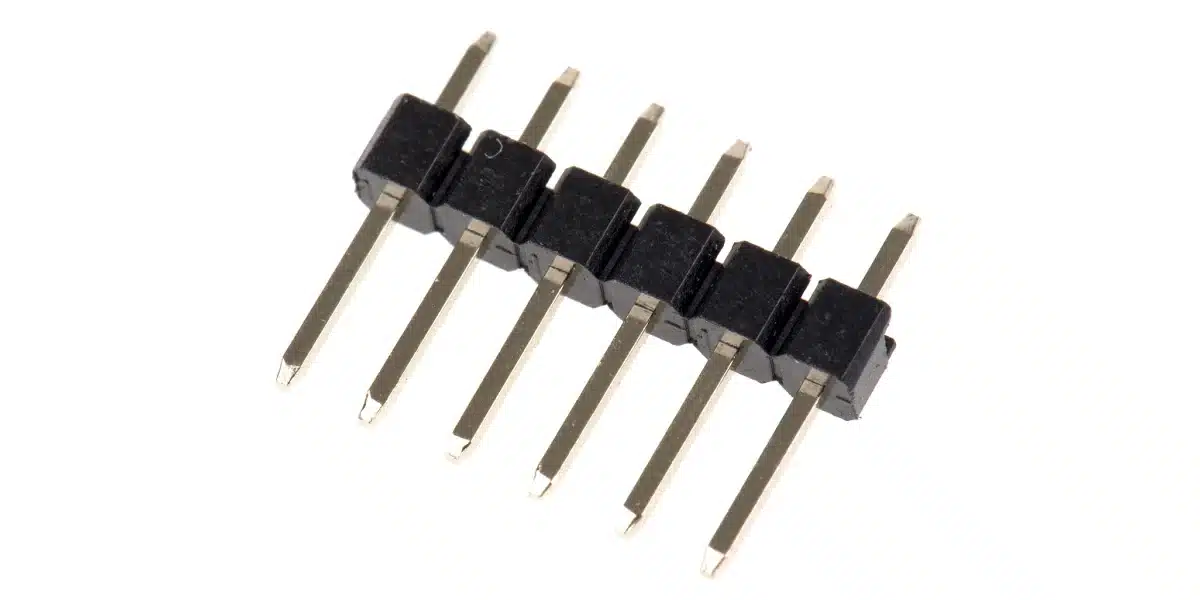

Pin Headers Male 6Pin 2.54mm : Straight, Black, 11mm
1,48 EGP
الوصف
📑 جدول المحتويات – Pin Headers Male 6Pin
- ✨ مقدمة عن Pin Headers Male 6Pin
- ⚙️ المواصفات الفنية الكاملة
- 🔌 دليل الأبعاد والمسافات (Pinout)
- 🔊 تطبيقات ودوائر عملية
- 🛡️ جودة التصنيع والمتانة
- 🚗 الأجهزة والمشاريع التي تستخدمها
- ⚠️ الأعطال الشائعة وحلولها (خبرة عملية)
- 🔄 البدائل والمقارنات (6Pin مقابل 5Pin)
- 📖 قاموس المصطلحات التقنية
- 📄 الداتا شيت والمصادر
- 🎯 نصائح الخبراء – لحام واستخدام احترافي
- 🏆 مميزات الطلب من الجوكر
- ⭐ المراجعات والتقييمات
- 📦 منتجات ذات صلة
- ❓ أسئلة يبحث عنها الناس
- ❓ الأسئلة الشائعة (20 سؤالاً)
- 🚚 سياسة الشحن – توصيل لكل مصر
- 🔄 سياسة الاسترجاع والخصوصية
Pin Headers Male 6Pin 2.54mm – العمود الفقري الاحترافي لوصلاتك الإلكترونية في مصر
Pin Headers Male 6Pin 2.54mm هي القطعة التي تصل بين لوحات الدوائر المطبوعة وتجعل مشروعك الإلكتروني يبدو احترافياً. من خبرتنا الطويلة التي تزيد عن 12 عاماً في إصلاح أجهزة الريسيفر ولوحات Arduino وأنظمة التحكم في مصر، نؤكد أن جودة هذه الشرائط تحدد مدى ثبات وصلاتك الكهربائية وطول عمر جهازك. هذا الشريط (شريط دبابيس ذكر) يضم 6 دبابيس بمحاذاة مستقيمة (Straight)، المسافة بين دبوسين 2.54 مم (0.1 بوصة) – وهي المسافة القياسية في معظم لوحات التطوير مثل Arduino Mega و Raspberry Pi Pico واللوحات الأم للأجهزة الإلكترونية. البلاستيك الأسود مصنوع من مادة PBT تتحمل درجات حرارة عالية أثناء اللحام (حتى 260 درجة مئوية)، والأطراف المعدنية نحاسية مطلية بالقصدير لضمان تيار كهربائي ممتاز ومقاومة منخفضة (أقل من 20 ملي أوم). هذا المنتج مستورد مباشرة من الجوكر للالكترونيات ونضمن جودته العالية.
لماذا تختار Pin Headers Male 6Pin من الجوكر؟ أولاً، الطول الإجمالي 11 مم (من أسفل البلاستيك حتى نهاية الدبوس) يعطيك عمقاً كافياً للاختراق في مقابس Female Header ويترك مساحة مناسبة للحام على PCB. ثانياً، الأطراف ليست حديدية مغشاة بالنحاس (المغناطيس لا ينجذب إليها)، بل نحاس حقيقي يضمن تمرير تيار يصل إلى 3 أمبير لكل دبوس. ثالثاً، تصميم الزاوية القائمة يسمح بتركيبها في لوحات الدوائر بسهولة، كما يمكن كسر الشرائط الطويلة إلى الأطوال المطلوبة بسهولة (هذه القطعة جاهزة بطول 6 دبابيس). سواء كنت فني صيانة لوحات، طالب هندسة، أو هاوي مشاريع DIY، فإن هذه الدبابيس ستخدمك لسنوات. في مصر، نقدم توصيلاً لجميع المحافظات خلال 24-48 ساعة، وبأسعار تنافسية تجعل مخزونك دائماً ممتلئاً.
⚙️ المواصفات الفنية – Pin Headers Male 6Pin 2.54mm Straight Black 11mm
| الخاصية | القيمة |
|---|---|
| نوع المنتج – Pin Headers Male 6Pin | شريط دبابيس ذكر (Male Header Strip) |
| عدد الدبابيس | 6 دبابيس |
| المسافة بين الدبابيس (Pitch) | 2.54 مم (0.1 بوصة) – قياسي |
| الارتفاع الكلي (Total Height) | 11 مم (من طرف الدبوس للحام إلى نهاية الدبوس العلوي) |
| طول الجزء المعدني البارز (لحام) | حوالي 3.5 مم |
| طول الجزء المعدني العلوي (للتوصيل) | حوالي 5 مم |
| مادة العازل البلاستيكي | PBT (Polybutylene Terephthalate) UL94V-0 مقاوم للهب، يتحمل 260°C أثناء اللحام |
| مادة الدبوس المعدني | نحاس فسفوري (Phosphor Bronze) مطلي بالقصدير (Tin-plated) |
| التيار المقنن لكل دبوس | 3 أمبير (بجهد أقل من 100 فولت) |
| مقاومة التلامس (Contact Resistance) | ≤ 20 ملي أوم (mΩ) |
| مقاومة العزل (Insulation Resistance) | ≥ 1000 ميجا أوم عند 500 فولت تيار مستمر |
| جهد التحمل (Dielectric Withstanding) | 1000 فولت تيار متردد لمدة دقيقة |
| درجة حرارة التشغيل | -40°C إلى +105°C |
| اللون | أسود (Black) |
| الاتجاه | مستقيم (Straight) – 180 درجة |
| شكل المقطع | مربع 0.64 مم × 0.64 مم |
| عدد مرات الإدخال/الإخراج المقدرة | أكثر من 1000 دورة |
| الوزن التقريبي | 1.2 جرام (للوحدة) |
| التوافق مع Breadboard | نعم، مناسب تماماً لبريدبوردات التجارب (2.54 مم) |
| التوافق مع Female Headers | نعم، يتناسب مع أي مقبس أنثى 2.54 مم |
| مقاومة التآكل | جيدة بفضل طلاء القصدير |
| شهادة RoHS | نعم (خالي من المواد الخطرة) |
🔌 دليل الأبعاد والمسافات (Pinout) – Pin Headers Male 6Pin
رغم أن هذه القطعة سلبية ولا تحتوي على إلكترونيات، إلا أن ترتيب الدبابيس أمر حيوي. المسافة القياسية 2.54 مم تجعلها متوافقة مع آلاف اللوحات. إليك تفصيل الأبعاد الهندسية:
| البعد | القيمة (مم) | ملاحظات |
|---|---|---|
| المسافة بين مركزين (Pitch) | 2.54 | قياسي عالمي (0.1 بوصة) |
| طول الدبوس الكلي (من أعلى البلاستيك حتى طرف الدبوس العلوي) | 5.0 | الجزء الذي يبرز للتوصيل الخارجي |
| طول الدبوس السفلي (لحام على PCB) | 3.5 | يدخل في فتحة PCB ويلحم |
| سمك البلاستيك | 2.5 | الجزء العازل الأسود |
| عرض الدبوس (سمك المقطع) | 0.64 × 0.64 | مربع |
| المسافة من أول دبوس لآخر (المركز إلى المركز) | 5 × 2.54 = 12.7 | لشريط 6Pin (هناك 5 فواصل) |
| العرض الكلي للشريط (من طرف البلاستيك) | حوالي 15.24 مم | مع الأخذ في الاعتبار حواف البلاستيك |
يجب مراعاة هذه الأبعاد عند تصميم PCB لتجنب مشاكل التركيب.
🔊 تطبيقات ودوائر عملية لـ Pin Headers Male 6Pin
تطبيق 1: توصيل وحدات Arduino Shield
عند تصميم لوحة درع (Shield) لـ Arduino Uno أو Mega، فإنك تحتاج إلى دبابيس ذكر لتثبيت الشيلد على الأردوينو. Pin Headers Male 6Pin مثالية لتوصيل مجموعات كاملة من المنافذ مثل منفذ ICSP (6 دبابيس) أو منفذ البرمجة التسلسلي. بفضل مسافتها 2.54 مم تتطابق تماماً مع مقابس Arduino.
تطبيق 2: مشاريع Raspberry Pi Pico و ESP8266
لوحات التطوير الصغيرة مثل Pico و NodeMCU غالباً ما تأتي بفتحات Female Header، لذا فأنت بحاجة إلى دبابيس ذكر ملحومة بلوحة التوسيع (Breakout Board) الخاصة بك. هذا الشريط 6Pin يمكن استخدامه لأطراف SPI (MOSI, MISO, SCK, SS, بالإضافة إلى 5V وGND).
تطبيق 3: توصيل شاشات OLED أو LCD بحجم 0.96 بوصة
غالباً ما تأتي شاشات OLED (I2C) بدبابيس 4 أو 5 أو 6 دبابيس. يمكن استخدام شريط 6Pin لربط VCC, GND, SCL, SDA, RESET, DC. بذلك تحصل على منفذ قابل للفصل بسهولة.
🛡️ جودة التصنيع والمتانة – Pin Headers Male 6Pin
- مواد خام عالية الجودة: البلاستيك PBT فئة UL94V-0 لا يشتعل ولا يذوب عند درجات حرارة اللحام العادية (حتى 260 درجة مئوية)، مما يمنع انزياح الدبابيس.
- أطراف نحاس فسفوري مطلي بالقصدير: النحاس يوصل تياراً عالياً (3 أمبير)، والطلاء بالقصدير يمنع الأكسدة ويحافظ على مقاومة تلامس منخفضة حتى بعد آلاف الإدخالات.
- مقاومة للاهتزاز: التصميم المحكم يمنع ارتخاء الدبوس داخل البلاستيك، وهو أمر حيوي للمشاريع التي تتعرض للاهتزاز مثل السيارات والطائرات بدون طيار.
- دقة أبعاد عالية: جميع الدبابيس متوازية تماماً، وهذا يسهل إدخالها في مقابس أنثى دون ثني الدبوس.
🚗 الأجهزة والمشاريع التي تستخدم Pin Headers Male 6Pin
| نوع الجهاز / المشروع | أمثلة | ملاحظة التوافق |
|---|---|---|
| لوحات التطوير (Development Boards) | Arduino Uno, Nano, Mega; ESP8266, ESP32, Raspberry Pi Pico | تستخدم كواجهة توصيل بين اللوحة والشيلدات أو الأسلاك. |
| شيلدات (Shields) إلكترونية | شيلدات الريليه (Relay)، شيلدات الصوت، شيلدات المحركات (Motor) | تحتاج دبابيس ذكر لتثبيتها على اللوحة الأم. |
| أجهزة قياس وتحكم (DIY) | مقاييس حرارة، منظمات حرارة، أنظمة أتمتة منزلية | تستخدم لوصل المستشعرات وشاشات العرض. |
| معدات صوتية رقمية (DIY) | مكبرات صوت رقمية، كروت صوت USB، معالجات إشارة DSP | لتوصيل المداخل والمخارج بسهولة. |
⚠️ الأعطال الشائعة وحلولها – Pin Headers Male 6Pin (خبرة ميدانية)
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل الاحترافي |
|---|---|---|---|
| دبوس ملحوم بارد (اتصال ضعيف) | عدم تسخين الدبوس والـ pad بشكل كافٍ قبل إضافة اللحام، أو استخدام تدفق رديء. | فحص بصري: اللحام يكون رمادي غير لامع، كروي الشكل وغير مبلل للسطح. | إعادة تسخين الوصلة وإضافة لحام جديد مع تدفق (flux). |
| انحناء دبابيس (Bent Pins) | تطبيق ضغط جانبي أثناء الإدخال أو سوء التخزين. | فحص بصري، وجود دبوس خارج المحاذاة. | استخدام كماشة صغيرة لتقويم الدبوس برفق. إذا انكسر، استبدل الشريط. |
| شورت (Short) بين دبابيس متجاورة | لحام زائد أو أداة لحام لامست دبوساً مجاوراً. | فحص بمكبر أو استخدام الأوميتر لقياس المقاومة بين دبابيس متجاورة (يجب أن تكون لا نهائية). | إزالة اللحام الزائد باستخدام فتيل نحاس (Solder Wick)، أو فصل الوصلة بكاوية نظيفة. |
| عدم ثبات الشريط على PCB أثناء اللحام | الفتحات على PCB أوسع من اللازم أو عدم استخدام مثبت. | لحام أول دبوسين بشكل مؤقت، تلاحظ أن الشريط يتحرك. | استخدم شريط لاصق حراري (Kapton) أو مشبك صغير لتثبيته، ثم لحام الدبابيس الخارجية أولاً. |
| لا يمرر تياراً كهربائياً (مفتوح) | كسر داخل البلاستيك أو لحام غير كافٍ. | اختبار الاستمرارية من رأس الدبوس إلى الطرف الملحوم على PCB. | إذا كان منقطعاً من الداخل، يجب استبدال الشريط. لا يمكن إصلاحه. |
🔄 مقارنة Pin Headers Male 6Pin مع بدائل من الجوكر
6 دبابيس، مسافة 2.54 مم، مستقيم، أسود، نحاسي، جودة عالية.
5 دبابيس، نفس المواصفات، ولكن عدد دبابيس أقل. مناسب عندما تحتاج 5 إشارات متجاورة.
تستخدم عندما تريد استقبال دبابيس ذكر، لا يمكن استخدامها بديلاً مباشراً.
اختر Pin Headers Male 6Pin عندما تحتاج تحديداً إلى 6 إشارات منفصلة في مساحة ضيقة (مثل منفذ ICSP الكامل لـ Arduino، أو توصيل 6 دبابيس SPI + طاقة). إنها مثالية لتوفير المساحة وتقليل الفوضى على PCB.
📖 قاموس المصطلحات التقنية – Pin Headers
- Pin Headers Male: شرائط دبابيس ذكر (ذكور) تستخدم لتوصيل لوحات الدوائر.
- Pitch (المسافة بين الدبابيس): 2.54 مم (0.1 بوصة)، قياس معياري في معظم الإلكترونيات.
- Straight (مستقيم): الدبابيس تكون بزاوية 180 درجة مع البلاستيك.
- PBT (Polybutylene Terephthalate): بلاستيك هندسي يتحمل درجات حرارة عالية.
- Phosphor Bronze: سبيكة نحاس مقاومة للتعب، موصلة جيداً.
- Tin-plated (مطلي بالقصدير): طبقة رقيقة من القصدير تمنع الأكسدة.
- Contact Resistance: مقاومة التلامس الكهربائي، تقاس بالميلي أوم.
- Current Rating: أقصى تيار يمكن للدبوس تحمله بأمان (3 أمبير).
📄 الداتا شيت والمصادر التقنية الموثوقة
📥 تحميل رسم الأبعاد PDF لـ Pin Headers 2.54mm
للمهندسين والفنيين، يمكن الرجوع إلى المصادر التالية للحصول على معايير دقيقة للموصلات:
- Alldatasheet.com: للبحث عن أوراق بيانات موصلات مماثلة من شركات مثل Samtec, Molex.
- منتدى Arduino: استفسارات عن استخدام Pin Headers في المشاريع.
- Alltransistors.com: مرجع عام للمكونات الإلكترونية.
🎯 نصائح الخبراء – لحام واستخدام Pin Headers Male 6Pin بشكل احترافي
- قبل اللحام، قم بتنظيف أطراف الدبابيس بكحول الأيزوبروبيل لإزالة أي أوساخ أو زيوت. هذا يحسن من جودة اللحام ويقلل الشورتات.
- استخدم كاوية لحام بطرف دقيق (حوالي 1.5 مم) وحرارة 320-350 درجة مئوية. لا تترك الكاوية على الدبوس أكثر من 3 ثوانٍ لتجنب تلف البلاستيك.
- لتثبيت الشريط أثناء اللحام، استخدم شريط Kapton أو عجينة لحام (Solder Paste) كعامل مساعد، أو قم بلحام دبوسين متقابلين أولاً ثم الباقي.
- بعد الانتهاء من اللحام، نظف بقايا التدفق بفرشاة وكحول. التدفق المتبقي قد يكون موصلاً قليلاً ويسبب تيارات تسرب في الدوائر عالية المقاومة.
- عند كسر شرائط طويلة إلى 6 دبابيس، استخدم كماشة حادة أو قاطع احترافي. لا تحاول ثنيها ذهاباً وإياباً لأن ذلك يضعف البلاستيك.
- في البيئات الاهتزازية (سيارات، طائرات درون)، ضع طبقة من الغراء الساخن (Hot glue) حول قاعدة الدبابيس بعد اللحام لمنع حركتها.
🏆 مميزات شراء Pin Headers Male 6Pin من الجوكر للالكترونيات
- ✅ منتج أصلي 100% بمواصفات قياسية عالمية، مع ضمان الجودة.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الأقصر، أسوان، المنيا، سوهاج، دمياط، بورسعيد، السويس، وغيرها) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب لمساعدتك في اختيار المقاسات المناسبة لمشروعك.
- ✅ أسعار تنافسية بالجملة والقطاعي – مثالي للمشاريع الكبيرة والورش.
- ✅ سياسة استرجاع مرنة لمدة 14 يوماً تضمن رضا العميل.
⭐ مراجعات حقيقية لعملاء الجوكر – Pin Headers Male 6Pin
❓ أسئلة يبحث عنها الناس – Pin Headers Male 6Pin
❓ الأسئلة الشائعة – 20 سؤالاً عن Pin Headers Male 6Pin
1. ما هي Pin Headers Male 6Pin 2.54mm؟
شرائط دبابيس ذكر بـ 6 دبابيس، مسافة قياسية 2.54 مم، مستقيمة، لتوصيل اللوحات الإلكترونية.
2. ما هي المادة المصنوعة منها الأطراف المعدنية؟
نحاس فسفوري مطلي بالقصدير، يوصل تياراً جيداً ويقاوم الأكسدة.
3. هل يمكن استخدامها على Breadboard؟
نعم، تدخل تماماً في فتحات Breadboard القياسية 2.54 مم.
4. ما هو أقصى تيار لكل دبوس؟
3 أمبير كحد أقصى مستمر (بجهد أقل من 100 فولت).
5. هل يدعم درجات حرارة عالية أثناء اللحام؟
البلاستيك يتحمل 260 درجة مئوية لفترة قصيرة.
6. هل يمكن كسر الشريط إلى عدد أقل من الدبابيس؟
نعم، يمكن باستخدام قاطعة أو ثني متكرر بحذر.
7. ما هو الفرق بين straight و right-angle؟
Straight مستقيم، right-angle منحني 90 درجة.
8. هل تأتي مع دبابيس مربعة أم مدورة؟
مربعة المقطع (0.64 مم × 0.64 مم).
9. هل تحتوي على ضمان؟
نعم، ضمان عام ضد عيوب التصنيع.
10. كيف أختبر جودة الدبابيس قبل اللحام؟
افحص الاستمرارية من طرف الدبوس إلى الطرف الآخر، وتأكد من أن جميع الدبابيس مستقيمة.
11. هل يمكن استخدامها مع لوحات Arduino غير المعيارية؟
طالما أن المسافة بين الفتحات 2.54 مم، نعم.
12. ما هو أفضل ترتيب للحام لتجنب الشورت؟
لحام الدبابيس الخارجية أولاً، ثم الداخلية مع فحص بصري بين كل لحامتين.
13. هل تناسب Female Headers الطويلة 11 مم؟
نعم، طول الدبوس العلوي 5 مم يكفي لاختراق مقابس أنثى قياسية.
14. هل توجد إصدارات بلون مختلف؟
المتوفرة حالياً باللون الأسود، قد تتوفر ألوان أخرى حسب الطلب.
15. هل يمكن استخدامها لتوصيل إشارات عالية التردد (RF)؟
نعم لكن ليست محسنة للمعاوقة؛ للتطبيقات الحساسة يفضل موصلات خاصة.
16. ما هو تأثير الرطوبة على هذه الدبابيس؟
طلاء القصدير يحمي من الرطوبة العادية، لكن الغمر في الماء لفترة طويلة قد يسبب تآكلاً.
17. هل يمكن إزالتها من PCB بعد اللحام؟
نعم باستخدام مضخة إزالة اللحام أو فتيل نحاس، لكن صعبة نسبياً.
18. كم سعر Pin Headers Male 6Pin في مصر؟
أقل من 6 جنيهات للقطعة الواحدة، ويوجد خصم للكميات.
19. هل يمكن شحنها خارج مصر؟
حالياً الشحن فقط داخل مصر لجميع المحافظات.
20. كيف أتأكد أن المنتج أصلي وليس مقلداً؟
المقلدة تكون الدبابيس حديدية (تنجذب للمغناطيس) والبلاستيك هش. منتج الجوكر نحاسي والبلاستيك صلب.
🚚 سياسة الشحن – Pin Headers Male 6Pin
يتم شحن طلبك بعد يوم عمل واحد من تأكيد الدفع، والتسليم خلال 24-48 ساعة من تاريخ الشحن عبر شركات الشحن المعتمدة. نغطي توصيل لجميع محافظات مصر: القاهرة، الإسكندرية، الجيزة، القليوبية، الغربية، الشرقية، الدقهلية، المنوفية، البحيرة، كفر الشيخ، دمياط، بورسعيد، الإسماعيلية، السويس، شمال سيناء، جنوب سيناء، الفيوم، بني سويف، المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان، الوادي الجديد، البحر الأحمر، مرسى مطروح. تكلفة الشحن 50 جنيهاً، مجانية للطلبات التي تتجاوز 2000 جنيه.
