Jumper Wire 20cm Male to Male (1 wire)

1,18 EGP

الوصف

الوصف




Jumper Wire 20cm Male to Male (1 wire) – كابل التوصيل الأكثر مرونة لمسافات أطول في مصر

Jumper Wire 20cm Male to Male (1 wire) هو كابل توصيل ذكر-ذكر بطول 20 سم، مصمم لتوصيل Breadboard ولوحات التطوير مثل Arduino و Raspberry Pi عبر مسافات أطول مقارنة بالكابلات التقليدية 10 سم. من خبرتنا التي تزيد عن 12 عامًا في مجال الإلكترونيات والتدريب العملي داخل ورش الجوكر للالكترونيات بمصر، نؤكد أن هذا الطول يمنحك حرية أكبر في ترتيب مكوناتك. مستورد مباشرة بأعلى معايير الجودة، ومتوفر الآن في مصر مع توصيل لجميع المحافظات خلال 24-48 ساعة فقط.

في ورش الجوكر للالكترونيات بالقاهرة والإسكندرية، نستخدم Jumper Wire 20cm Male to Male في المشاريع المتوسطة الحجم حيث تحتاج إلى توصيل لوحات تحكم بوحدات عرض أو استشعار بعيدة قليلاً على Breadboard. هذا الطول يقلل من التشابك ويسمح بترتيب أنيق للمكونات. يختلف هذا الكابل عن Jumper Wire 20cm Male to Female وعن Jumper Wire 20cm Female to Female. جميع الأنواع متوفرة في قسم مستلزمات الليثيوم والمشاريع لتلائم كل تطبيق.

تم تصنيع الكابل من سلك نحاسي مجدول AWG 26، عازل PVC مرن، وأطراف ذكر مضغوطة بدقة لتتناسب مع فتحات Breadboard القياسية 2.54 مم. مع الجوكر للالكترونيات، أنت تضمن منتجًا أصليًا يدوم طويلاً، مع دعم فني عبر واتساب وشحن سريع لجميع محافظات مصر.

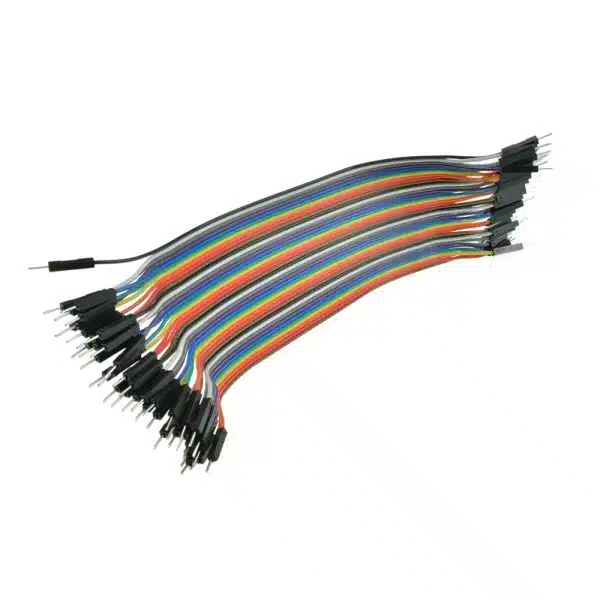

Jumper Wire 20cm Male to Male – كابل بطول 20 سم

صورة الكابل بطول 20 سم

الطرفان الذكران للكابل

الطرفان الذكران

تطبيق عملي على Breadboard

توصيل Breadboard مع مسافة أطول

⚙️ المواصفات الفنية لـ Jumper Wire 20cm Male to Male

📏 الطول الكلي: 20 سم ± 0.5 سم
🔌 نوع الأطراف: ذكر-ذكر (Male to Male) – دبوس مربع 2.54 مم
⚡ الموصل الداخلي: نحاس مجدول (7 خيوط × 0.12 مم) AWG 26
🧪 العازل: PVC مرن، مقاوم للحرارة حتى 80°C
🔧 خطوة التوصيل (Pitch): 2.54 مم
⚡ التيار الأقصى المستمر: 3 أمبير (500mA للاستخدام الآمن لفترات طويلة)
🔌 المقاومة العازلة: >100 ميجا أوم
🌡️ نطاق الحرارة: -25°C إلى 80°C

📋 مواصفات إضافية (ميكانيكية، بيئية، معايير)

  • لون السلك: أحمر، أسود، أصفر، أخضر، أزرق، أبيض (متوفر حسب الطلب).
  • عدد دورات الثني المقدرة: >5000 دورة دون كسر في الخيوط النحاسية.
  • قوة سحب الدبوس: 1.5 كجم كحد أدنى (يثبت بقوة داخل Breadboard).
  • الأطراف مصنوعة من النحاس المطلي بالقصدير (Sn-plated) لمقاومة الأكسدة.
  • مطابق لمعايير RoHS (خالٍ من الرصاص والكادميوم).
  • كل كابل يخضع لاختبار استمرارية كهربائية بنسبة 100% قبل التعبئة.
  • مقاومة السلك لكل متر: حوالي 0.2 أوم فقط، مما يضمن أقل فقد للجهد.

🔌 دليل توزيع الأطراف (Pinout) – Jumper Wire 20cm Male to Male

الطرف الرمز الوظيفة التفصيلية ملاحظات
الطرف الذكر الأول (Male 1) M1 دبوس صلب مربع 2.54 مم، يدخل في فتحة Breadboard أو أي مقبس أنثى (مثل منافذ Arduino). الجزء المعدني طوله 6 مم، والكتف البلاستيكي يمنع الغوص العميق.
الطرف الذكر الثاني (Male 2) M2 دبوس مماثل متصل بالسلك النحاسي، يستخدم لتوصيل نقطة أخرى في الدائرة. نفس مواصفات الطرف الأول.
السلك الداخلي Core ينقل الإشارة أو الطاقة بين الطرفين بمقاومة منخفضة جدًا (تقريبًا 0.03 أوم للطول 20 سم). نحاس مجدول 7 خيوط، مرونة عالية.
💡 نصيحة تقنية: عند إدخال الدبوس في Breadboard، تأكد من محاذاته عموديًا لتجنب ثنيه. الطول 20 سم يمنحك مرونة في ترتيب الكابلات وتجنب التشابك.

🔗 تكوينات التوصيل العملية لـ Jumper Wire 20cm Male to Male

🔌 Bridge Mode (توصيل جسر طويل)
استخدم الكابل لربط صفين بعيدين عن بعضهما على Breadboard، مثلاً توصيل دبوس 5V من جهة بالـ VCC لمكون في الجهة الأخرى. الطول 20 سم يسمح بترتيب Breadboard كبير.
⚡ Quad Stereo (نقل إشارات متعددة لمسافات أبعد)
في مشروع I2C، يمكن استخدام 4 كابلات 20 سم لتوصيل SDA, SCL, VCC, GND من Arduino إلى وحدة استشعار بعيدة على Breadboard، مما يقلل من التشويش.
🔄 Stereo/Bridge المدمج (توسيع منافذ PWM)
في مشاريع الروبوتات، استخدم كابل 20 سم لتوصيل دبوس PWM من Arduino إلى مدخل Enable على محرك L298N البعيد، مما يسمح بوضع المحرك بعيداً عن لوحة التحكم.

📐 متى تستخدم 20 سم بدلاً من 10 سم؟ عندما تحتاج إلى مرونة في وضع المكونات على Breadboard الكبير، أو عند توصيل Arduino بمستشعر موضوع في نهاية اللوحة. الطول 20 سم مثالي لتجنب شد الكابلات القصيرة جدًا. في ورش الجوكر، نستخدم 20 سم للمشاريع التي تحتوي على أكثر من 3 مكونات متتالية.

🛡️ ميزات الجودة والأمان في Jumper Wire 20cm Male to Male

  • عزل عالي الجودة: مادة PVC خالية من اللهب (UL 1581)، تتحمل درجات حرارة تصل إلى 80 درجة مئوية، وتمنع التسرب الكهربائي بين الكابلات المتجاورة.
  • أطراف مضغوطة ميكانيكياً (Crimping): تقنية الاحتكاك الميكانيكي تضمن عدم انفصال السلك عن الدبوس حتى مع الشد المعتدل، وتوفر مقاومة تلامس أقل من 20 ملي أوم.
  • مقاومة التآكل: طلاء القصدير على النحاس يمنع تكون الأكاسيد التي تضعف التوصيل، وهذا مهم بشكل خاص في المناطق الساحلية في مصر ذات الرطوبة العالية.
  • كيف تتحقق من جودة الكابل؟ استخدم الأوميتر: المقاومة بين الطرفين يجب أن تكون <0.1 أوم. أيضًا، أدخل الدبوس في Breadboard – يجب أن يثبت بقوة ويصدر صوت طقطقة خفيف. اثنِ الكابل 20 مرة بقوة 90 درجة – لا يجب أن يتشقق العازل.
  • مرونة ممتازة: يتحمل آلاف دورات الثني بفضل الأسلاك المجدولة، مما يجعله مناسبًا للاستخدام المتكرر في المختبرات والورش.
  • اختبار العزل الكهربائي: يتحمل فرق جهد 500 فولت تيار مستمر بين الموصل والعازل دون تسرب، مما يضمن أمانًا تامًا لدوائر الجهد المنخفض.

📱 الأجهزة والمشاريع التي تستخدم Jumper Wire 20cm Male to Male

نوع الجهاز/المشروع الاستخدام الشائع ملاحظات التوافق
Breadboard كبير (830 نقطة فأكثر) توصيل مصدر الطاقة من طرف اللوحة إلى الطرف الآخر، أو ربط دوائر متباعدة الطول 20 cm مناسب للعرض القياسي لمعظم Breadboards.
Arduino Uno و Mega توصيل دبابيس الـ I/O بمكونات موضوعة في مناطق بعيدة على Breadboard تجنب الحاجة إلى كابلات متسلسلة.
Raspberry Pi ربط GPIO بـ Breadboard خارجي أو توصيل شاشة LCD بحافلة I2C يقلل من الفوضى قرب اللوحة الأم.
مشاريع Arduino التعليمية (أكثر من 5 حساسات) توصيل حساسات درجة الحرارة، الضوء، والصوت بمسافات مريحة يتيح ترتيبًا نظيفًا.
وحدات شاشات LCD مع I2C توصيل الشاشة بعيدة عن Arduino لتثبيتها في واجهة المشروع الطول 20 cm مثالي لمعظم العلب البلاستيكية.

⚠️ الأعطال الشائعة لـ Jumper Wire 20cm Male to Male وحلولها (خبرة الورش المصرية)

🔴 انقطاع متقطع أو عدم تمرير إشارة:
السبب: كسر داخلي قرب أحد الأطراف بسبب الثني العنيف أو الجودة المنخفضة.
التشخيص: قياس الأومتر مع تحريك الكابل بقرب الطرف.
الحل: استبدال الكابل، أو قص الطرف وإعادة العقص إن أمكن.
🔴 دبوس مكسور أو منثني بشدة:
السبب: إدخال بقوة أو محاذاة خاطئة في Breadboard.
التشخيص: رؤية الدبوس منحرف.
الحل: تقويمه بلطف بكماشة؛ إذا انكسر استبدل الكابل.
🔴 تآكل فتحة Breadboard أو ارتخاء التلامس:
السبب: استخدام كابل رديء أو تقدم عمر Breadboard.
الحل: تجربة الكابل في فتحة أخرى؛ إذا كان الدبوس نفسه رفيعًا جدًا، استبدل الكابل بكابل ذي دبوس سميك مناسب.
🔴 ذوبان العازل أو تصلبه:
السبب: تعرض لحرارة عالية (شمس مباشرة في الصيف المصري أو قرب مصدر حراري).
الحل: استخدم كابل سيليكون للبيئات الحارة، وتجنب تخزين الكابلات في أماكن حارة.

⚖️ مقارنة بين Jumper Wire 20cm Male to Male وأنواع الجومبر الأخرى في الجوكر

المنتج الطول طرف 1 طرف 2 الاستخدام المثالي السعر النسبي
✨ Jumper Wire 20cm Male to Male (هذا المنتج) 20 سم ذكر ذكر ربط مسافات متوسطة على Breadboard منخفض

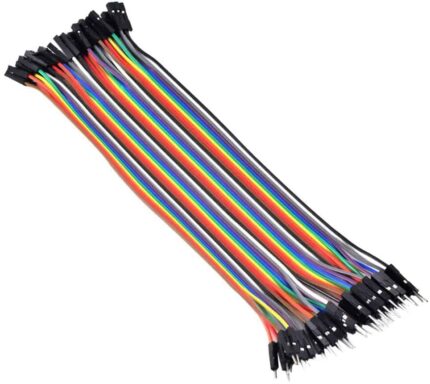

Jumper Wire 20cm Male to Female 20 سم ذكر أنثى توصيل Arduino بحساس خارجي له أرجل مماثل
Jumper Wire 20cm Female to Female 20 سم أنثى أنثى توصيل دبابيس ذكر لوحتين معًا مماثل

خلاصة الاختيار: إذا كنت تعمل على Breadboard واسع وتحتاج مسافة 20 سم بين النقاط، فإن Jumper Wire 20cm Male to Male هو الخيار الأمثل. للمسافات الأصغر (10 سم) اختر الطول القياسي، وللتوصيل بالحساسات اختر Male to Female. تصفّح قسم مستلزمات المشاريع والليثيوم لاختيار ما يناسبك.

📖 قاموس المصطلحات التقنية (Glossary)

Male Connector (ذكر): دبوس صلب مربع أو دائري يُستخدم للإدخال في مقبس أنثى أو فتحة Breadboard.
Breadboard (لوحة التجارب): لوحة بها شبكة من الثقوب لتوصيل المكونات الإلكترونية دون لحام.
Pitch 2.54 مم: المسافة بين مراكز الثقوب أو الدبابيس (0.1 بوصة) – معيار عالمي.
AWG (American Wire Gauge): مقياس سمك السلك؛ 26 AWG مناسب لتيار يصل إلى 3 أمبير.
Crimping (عقص): تقنية ربط السلك بالطرف ميكانيكيًا بدون لحام.
مقاومة التلامس (Contact Resistance): المقاومة الكهربائية عند نقطة تماس الدبوس بالمقبس؛ يفضل أقل من 20 ملي أوم.
PVC (بولي فينيل كلوريد): مادة عازلة مرنة شائعة الاستخدام في الكابلات.
I2C (Inter-Integrated Circuit): ناقل اتصال تسلسلي يستخدم سلكين (SDA, SCL).
SPI (Serial Peripheral Interface): ناقل اتصال عالي السرعة بأربعة أسلاك.
الاستمرارية (Continuity): فحص وجود مسار كهربائي سليم بين طرفي الكابل.

📄 الداتا شيت والمصادر التقنية الموثوقة (DoFollow)

📥 تحميل ورقة بيانات PDF (مواصفات Jumper Wire 20cm)

روابط خارجية لمهندسي الإلكترونيات والمطورين (روابط دائمة ومفتوحة):

🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر (القاهرة – الإسكندرية) مع Jumper Wire 20cm Male to Male

  • لا تستخدم كابل 20 سم لنقل إشارات عالية التردد (>10 ميجاهرتز) لمسافات طويلة، فقد يسبب انعكاسات. لكنه مثالي لـ I2C و SPI حتى 1 ميجاهرتز.
  • عند تجميع كابلات متعددة على Breadboard، استخدم ألوانًا موحدة: الأحمر للـ 5V، الأسود للـ GND، الأزرق لـ SDA، الأصفر لـ SCL، لتسهيل تصحيح الأخطاء.
  • لتجنب إتلاف الدبابيس، قم بإدخالها وإخراجها برفق وبشكل عمودي. استخدام كابلات 20 سم يقلل من شد الكابلات القصيرة.
  • إذا كنت تعاني من ضعف التلامس بسبب اتساع فتحات Breadboard، جرب استخدام كابل 20 سم من ماركة الجوكر أولاً – فأطرافه مصممة بمعايير دقيقة.
  • في فصل الصيف بمصر، لا تترك الكابلات داخل السيارة تحت أشعة الشمس؛ فقد يتلف العازل PVC. خزّنها في درجة حرارة الغرفة.
  • للتطبيقات التي تحتاج تيارات أعلى من 2 أمبير (مثل تشغيل محرك DC صغير)، يفضل استخدام سلك AWG 22 أو أكثر سمكًا، لكن للتيارات 500mA يعتبر 20 سم آمنًا تمامًا.

🇪🇬 لماذا تشتري Jumper Wire 20cm Male to Male من الجوكر للالكترونيات؟

✅ منتج أصلي نحاس 100%
✅ شحن فوري بعد يوم عمل
✅ توصيل لجميع محافظات مصر (القاهرة، الإسكندرية، الأقصر، أسوان، المنصورة، سوهاج، الغردقة)
✅ دعم فني متخصص عبر واتساب 01288929498
✅ ضمان استبدال خلال 14 يومًا من الاستلام

⭐ مراجعات حقيقية لعملائنا – Jumper Wire 20cm Male to Male

محمود – فني صيانة الكترونية ★★★★★
“اشتريت 50 كابل بطول 20 سم لاستخدامها في ورشتي بالقاهرة. الجودة ممتازة والأطراف تثبت بإحكام. الطول 20 سم أعطاني مرونة كبيرة في ترتيب اللوحات.”
رانيا – مهندسة إلكترونيات ★★★★☆
“مثالية لمشروع التخرج (نظام ذكي للري). السلك مرن والألوان زاهية. أتمنى لو توفر مجموعة بأطوال مختلفة.”
أحمد – صاحب قناة تعليمية ★★★★★
“أستخدم كابلات 20 سم في جميع تجاربي على Breadboard، أفضل من 10 سم لأنها تسمح بترتيب أفضل للمكونات. شكراً الجوكر.”
سلمى – هاوية إلكترونيات ★★★★★
“الكابلات التي اشتريتها من الجوكر تدوم طويلاً ولا تسبب قطعًا متقطعًا. الطول 20 سم رائع لتوصيل شاشة LCD.”
خالد – مدرس تكنولوجيا ★★★★★
“طلبت 100 قطعة للمدرسة، الطلاب استفادوا من المرونة والطول. أنصح بها وبشدة.”

🔗 منتجات ذات صلة من متجر الجوكر للالكترونيات

🔍 أسئلة يبحث عنها الناس في جوجل – Jumper Wires في مصر

  • ❓ ما أفضل طول لأسلاك التوصيل على Breadboard؟ – الطول 10 سم هو الأكثر شيوعًا، لكن 20 سم يمنحك مرونة أكبر لتجنب التشابك عند استخدام مكونات متعددة.
  • ❓ هل يزيد الطول عن 20 سم من مقاومة السلك؟ – نعم قليلاً، لكن مقاومة 20 سم لا تتجاوز 0.03 أوم، وهي لا تذكر للدوائر الرقمية.
  • ❓ هل يمكن استخدام كابل 20 سم لنقل التيار الكهربائي؟ – نعم حتى 3 أمبير، لكن للتيارات العالية (>1 أمبير) يفضل استخدام أسلاك أكثر سمكًا.
  • ❓ كيف أنظف أطراف الجومبر المتسخة؟ – امسح الدبابيس بقطعة قماش مبللة بالكحول الإيزوبروبيلي، وجففها جيدًا.
  • ❓ أين أجد كابلات جومبر بأطوال مختلفة في مصر؟ – الجوكر للالكترونيات يوفر 10 سم، 20 سم، و30 سم، مع توصيل لكل المحافظات.

❓ الأسئلة الشائعة (FAQ) – دليل شامل لـ Jumper Wire 20cm Male to Male

1. ما الفرق بين 20 سم و 10 سم من نفس النوع؟ – 20 سم يسمح بمسافة أكبر بين المكونات، مثالي لـ Breadboard الكبير.
2. هل يمكن استخدام كابل 20 سم مع Raspberry Pi Pico؟ – نعم، جميع اللوحات ذات دبابيس 2.54 مم متوافقة.
3. كم تيار يتحمله الكابل؟ – 3 أمبير كحد أقصى مستمر، لكن للأمان يفضل أقل من 1 أمبير للإشارات.
4. هل يأتي الكابل بلون واحد فقط عند شراء قطعة واحدة؟ – يمكنك اختيار اللون من الخيارات المتاحة في المتجر.
5. كيف أعرف أن الكابل أصلية وجودتها عالية؟ – الشراء من الجوكر يضمن الجودة، ويمكن فحص المقاومة (أقل من 0.1 أوم).
6. هل يمكن استخدامه لمد شبكة I2C لمسافات أطول؟ – 20 سم آمن لـ I2C، لكن المسافات الأكبر قد تحتاج لخطوط محمية.
7. هل يتأثر الكابل بالحرارة؟ – عازل PVC يتحمل حتى 80°C، لكن تجنب وضعه قرب مكواة لحام.
8. ماذا أفعل إذا انثنى دبوس الكابل؟ – استخدم كماشة أنف إبرة لتقويمه بلطف، لا تحاول ثنيه عدة مرات.
9. هل يمكن لحام أطراف الكابل بدلاً من استخدامه مباشرة؟ – نعم، يمكنك إزالة العازل ولحام الأسلاك، لكن الأفضل استعماله كـ jumper مباشر.
10. كم تكلفة الشحن لمحافظة الأقصر؟ – 35 جنيهاً لجميع المحافظات، أو مجاني للطلبات التي تتجاوز 500 جنيه.
11. هل تتوفر هذه الكابلات بكميات كبيرة (100 قطعة أو أكثر)؟ – نعم، الجوكر يوفر خصومات للكميات، اتصل بنا.
12. ما هي سياسة الاسترجاع؟ – يمكنك إرجاع الكابل خلال 14 يومًا إذا كان غير مستعمل وبحالته الأصلية.
13. هل يمكن استخدام كابل 20 سم في دوائر الجهد العالي (220 فولت)؟ – لا، العازل مصمم للجهد المنخفض فقط (أقل من 50 فولت).
14. كيف أخزن الكابلات لمنع التشابك؟ – استخدم حقيبة سحاب أو لفها بشكل حلزوني.
15. هل توجد كابلات بألوان مخصصة للإشارات المختلفة؟ – نعم، تتوفر الألوان الأساسية: أحمر، أسود، أصفر، أخضر، أزرق، أبيض.
16. ما هو الضمان على الكابل؟ – ضمان 6 أشهر ضد عيوب التصنيع (انقطاع داخلي من المصنع).
17. هل الكابل صديق للبيئة؟ – نعم، خالٍ من الرصاص والمواد الضارة (RoHS).
18. كيف أتواصل مع الدعم الفني؟ – عبر واتساب 01288929498 أو نموذج الاتصال بالموقع.
19. هل يمكن استخدام الكابل لربط أكثر من لوحتي Breadboard متباعدتين؟ – نعم، يصلح لمسافات تصل إلى 20 سم بين اللوحات.
20. أين أجد دليل استخدام الكابل مع Arduino؟ – موقع الجوكر يحتوي على مدونة تقنية، أو يمكنك التواصل مع الدعم.

🚚 سياسة الشحن – توصيل لجميع محافظات مصر

نقوم بشحن Jumper Wire 20cm Male to Male (1 wire) خلال يوم عمل من تأكيد الطلب، ويتم الاستلام خلال 24-48 ساعة من تاريخ الشحن. تغطي خدمة التوصيل جميع أنحاء مصر: القاهرة، الإسكندرية، الجيزة، بورسعيد، السويس، الأقصر، أسوان، المنيا، سوهاج، قنا، والعديد من المحافظات الأخرى. نحرص على تغليف الكابلات بشكل محكم لمنع التشابك أو التلف أثناء النقل.
