Gold 21E انفرتر ليد
120.00 EGP
إنفرتر ليد Gold 21E للشاشات من 10 إلى 48 بوصة، دخل 11V-30V، خرج 15V-88V، تيار افتراضي 200mA مع 4 منافذ خرج ومقاس 8.5×4.5 سم.
الوصف
Gold 21E انفرتر ليد – مرونة توصيل 5 مخارج ونقاط تيار قابلة للضبط للشاشات 10–48 بوصة
أكثر ما يواجه فنيي الصيانة عند استبدال إنفرتر الباك لايت هو اختلاف مقاس فيشة الليدات بين ماركة شاشة وأخرى! وهنا يبرز Gold 21E انفرتر ليد (المطبوع على بوردته Gold-21Es) بتوفيره 4 مخارج خرج متعددة الأشكال تغنيك عن قص الكابلات في أغلب الحالات، مع نطاق تشغيل مرن للشاشات من 10 إلى 48 بوصة بجهد دخل 11V–30V وخرج أوتوماتيكي 15V–88V وتيار افتراضي آمن 200mA.
تمت مراجعة كل التفاصيل المطبوعة على بوردة Gold 21E في متجر الجوكر للإلكترونيات لتمنحك مرجعاً فورياً لترتيب بنات الـ 14-Pin في الدخل والجامبرات J1–J6 لضبط الأمبير.
⚡ فهرس مخطط Gold 21E انفرتر ليد:
⚙️ المواصفات التقنية الفعلية لموديل Gold 21E (Gold-21Es)
| دعم مقاسات الشاشات | شاشات 10 إلى 48 بوصة LED / LCD |
|---|---|
| جهد الإدخال (INPUT) | 11V – 30V DC (يدعم التغذية على 12V أو 24V بسلاسة) |
| جهد الإخراج (Vout) | 15V – 88V DC (تكيف أوتوماتيكي مع مساطر الشاشة؛ يجب أن يكون أعلى من جهد الدخل) |
| التيار الافتراضي والحد الأقصى | 200mA افتراضياً (Iout 200mA) — قابل للرفع عبر جامبرات J1–J6 حتى 960mA+ |
| الأبعاد | 8.5 × 4.5 سم (حجم مدمج يركب داخل أصغر الشاشات) |

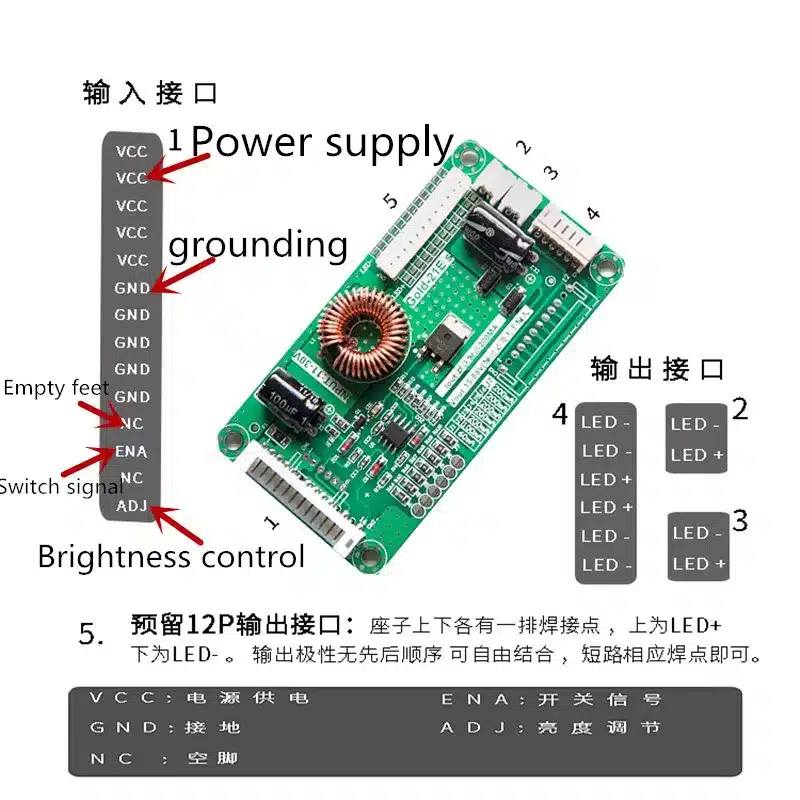

🔌 خريطة المداخل والمخارج الخمسة الموضحة على صورة Gold 21E
- أول 5 أطراف: VCC (تغذية 11–30V).
- الأطراف 6 إلى 10: GND (الأرضي).
- الطرف 11: NC (فارغ غير متصل).
- الطرف 12: ENA (إشارة التشغيل/الإيقاف).
- الطرف 13: NC (فارغ غير متصل).
- الطرف 14: ADJ (ضبط شدة الإضاءة).
- مخرج 2 و 3: سوكيت 2 بن قياسي (LED- / LED+).
- مخرج 4 (6-Pin): LED- , LED- , LED+ , LED+ , LED- , LED-.
- مخرج 5 (12P الاحتياطي): صف علوي للحام LED+ وصف سفلي للحام LED- لتجميع وتوحيد أي عدد مساطر بسهولة عبر قصر نقاط اللحام المناسبة.
🎚️ ضبط تيار الخرج من 200mA إلى 960mA via جامبرات (J1–J6)
تحتوي لوحة Gold 21E على 6 جامبرات قصدير مطبوعة بجوارها قيم التيار المضافة (كما يظهر في الصورة):
200mA (افتراضي مشترك) + J1 (200mA) + J2 (200mA) + J3 (200mA) + J4 (200mA) + J5 (100mA) + J6 (60mA).
بهذه الطريقة يمكنك رفع التيار بدقة 60mA أو 100mA أو 200mA في كل خطوة؛ مثلاً لـ 300mA اقفل J5 فقط، ولـ 400mA اقفل J1، وهكذا لتطابق التيار الأصلي لمساطر الشاشة وتحميها من التلف المبكر.
| الجامبرات المغلقة بالقصدير | إجمالي تيار الليدات (Iout) | الاستخدام الموصى به في الصيانة |
|---|---|---|
| بدون قفل أي جمبر (ضبط المصنع) | 200mA | مثالي للتجربة الأولية ولشاشات الكمبيوتر والتلفزيون الصغيرة (15″–24″) ومساطر الإيدج الحساسة. |
| قفل جمبر J6 (60mA) فقط | 260mA | مناسب لشاشات 28″–32″ التي نرغب في تشغيل مساطرها الجديدة بتيار هادئ يطيل عمر الليدات. |
| قفل جمبر J5 (100mA) فقط | 300mA | التيار القياسي لأغلب شاشات 32 بوصة الصيني والكوري ذات مسطرتين أو 3 مساطر. |
| قفل J5 + J6 أو قفل J1 | 360mA – 400mA | مناسب لشاشات 39″–43″ ذات الليدات 3V أو المساطر الموصلة توازي/توالي ضمن جهد أقل من 88V. |
| قفل J1 + J2 (أو أكثر حسب الحاجة) | 600mA – 960mA | للشاشات حتى 48 بوصة عالية السحب (يشترط التغذية بجهد 24V ومراقبة حرارة ملف الرفع والموسفت). |
🛠️ خطوات التوصيل العملي وحلول مشاكل التعديل في Gold 21E
لضمان تركيب احترافي لبوردة Gold 21E انفرتر ليد داخل الشاشة دون رجوع العطل أو حدوث رعشة في الإضاءة الخلفية، اتبع هذه الإرشادات الهندسية المجربة في مراكز الصيانة:
- فحص المساطر بجهاز التيستر أولاً: قبل اتهام دائرة الإنفرتر، قِس كل مسطرة أو مجموعة مساطر بجهاز LED Backlight Tester وتأكد من تساوي سحب الفولت وعدم وجود ليد تالف أو مسطرة تومض، لأن وجود ليد واحد ضعيف سيفعّل حماية الإنفرتر (OVP/OCP).
- استغلال المنفذ رقم 5 (12P) لتوحيد المساطر: في الشاشات التي تخرج منها 4 أسلاك أو 6 أسلاك منفصلة للمساطر (مثلاً مسطرتين كل مسطرة لها موجب وسالب مستقل)، يوفر لك المنفذ الخامس ذو الـ 12 بن على يسار البوردة صفاً علوياً كاملاً لموجب الليدات (LED+) وصفاً سفلياً لسالب الليدات (LED-)، مما يمكّنك من توصيلها بالتوازي أو التوالي عبر نقاط قصدير نظيفة فوق البوردة مباشرة دون تشويه الضفيرة الأصلية.
- تأمين خط التغذية VCC والأرضي: عند السحب من بوردة الشاشة (12V أو 24V)، استخدم سلكين مزدوجين أو سلكاً سميكاً للـ VCC والـ GND، وألحم الأرضي في أقرب نقطة أرضي بارد صريحة لتفادي هبوط الجهد لحظة إقلاع الإضاءة.
- ضبط إشارة الـ ENA والـ ADJ: وصل طرف ENA (رقم 12 في سوكيت الدخل أو النقطة المطبوعة على ظهر البوردة) بإشارة تشغيل الإضاءة BL-ON القادمة من معالج الشاشة (3.3V–5V)؛ وإذا لاحظت انعكاس مستوى الإضاءة при رفع وتخفيض السطوع من القائمة، يمكنك ترك طرف ADJ غير متصل لتعمل البوردة بسطوع ثابت ومستقر يحدده جمبر التيار.
💡 متى تفضل بوردة Gold 21E على غيرها داخل ورشة الصيانة؟ في كثير من شاشات الـ LED الصيني والكوري مقاس 24 و32 و40 بوصة، تكون المساطر الأصلية أو البديلة مكونة من ليدات 3 فولت أو 6 فولت ذات قدرة 1 وات، وحين يتم تركيب إنفرتر يخرج 350mA أو 400mA بشكل افتراضي ترتفع حرارة الألومنيوم الخلفي وتحترق المساطر مجدداً بعد أسابيع قليلة؛ بينما تمنحك Gold 21E نقطة انطلاق آمنة عند 200mA مع إمكانية الزيادة الدقيقة بـ 60mA (جمبر J6) أو 100mA (جمبر J5)، ما يضمن إضاءة ساطعة وعمر تشغيل طويل دون رجوع العميل بشكوى تكرار تلف الليدات.
📊 مقارنة Gold 21E مع الإنفرترات الأخرى في الجوكر
| الإنفرتر | المواصفات والاختلافات | متى تختاره؟ |
|---|---|---|
| Gold 21E (المنتج الحالي) | 10–48″، دخل 11–30V، خرج 15–88V، افتراضي 200mA، 4 مخارج متنوعة + 14P دخل. | للشاشات الصغيرة والمتوسطة حتى 48″ التي تحتاج بدءاً هادئاً (200mA) ومخارج متعددة. |
| CA-255S انفرتر شاشات | 10–48″، دخل أوسع 10–36V، افتراضي 300mA، ضبط بالمقاومات RC1–RC7. | إذا كان جهد الدخل لديك يصل لـ 32–36V أو تفضل فيشة 6-Pin قياسية. |
| Gold 97E انفرتر إضاءة | 24–55″، دخل 10–26V، خرج حتى 185V. | عندما يتجاوز جهد مساطر الشاشة 88V ويصل حتى 180V. |
| حزمة 25 قطعة من Gold 21E | نفس إنفرتر Gold 21E بتسعير الجملة لمراكز الصيانة. | للمحلات والورش لتوفير مخزون دائم للتركيبات اليومية. |
🏆 الضمان والخبرة في الجوكر
نعمل في الجوكر للإلكترونيات منذ 1985 في توريد قطع صيانة الشاشات مع سياسة الاستبدال 14 يوماً.
🚚 الشحن السريع والدعم
توصيل سريع ومتابعة عبر تتبع الطلبات، أو تواصل عبر اتصل بنا.
❓ الأسئلة الشائعة عن Gold 21E
1. لماذا يبدأ التيار الافتراضي من 200mA في Gold 21E؟
بدء التيار عند 200mA يحمي مساطر الليدات في الشاشات الصغيرة والمتوسطة (15″–32″) من الاحتراق الفوري إذا نسي الفني ضبط التيار قبل التجربة، ثم يمكن زيادته حسب الحاجة عبر نقاط J1–J6.
2. كيف أستخدم منفذ الخرج رقم 5 (12P)؟
كما توضح الصورة الرسمية للبوردة، يحتوي الصف العلوي للمنفذ 5 على LED+ والصف السفلي على LED-، ويمكنك قصر النقاط المتجاورة لتوصيل عدة خطوط معاً على التوازي حسب فيشة الشاشة.
3. هل يكفي توصيل VCC و GND و ENA فقط لتعمل الإضاءة؟
نعم، عند توصيل الدخل (11–30V) والأرضي وإشارة التمكين ENA (3.3–5V) ستعمل الإضاءة تلقائياً، ويبقى سلك ADJ اختيارياً للتحكم في درجة الإضاءة.
4. هل يعمل على شاشة 43 بوصة بمساطر 96 فولت؟
أقصى جهد خرج لبوردة Gold 21E هو 88 فولت؛ إذا كان إجمالي فولت المساطر 96V–150V فعليك استخدام Gold 97E.
5. ما وظيفة السوكيت السداسي (مخرج رقم 4) في بوردة Gold 21E؟
تم تصميم المخرج رقم 4 ذي الـ 6 أطراف بالترتيب (LED- , LED- , LED+ , LED+ , LED- , LED-) ليتوافق مباشرة مع فيش الإضاءة القياسية المنتشرة في العديد من الشاشات الصيني والكوري مقاس 32 و40 بوصة دون الحاجة لفك بنات الفيشة أو إعادة ترتيبها.
6. لماذا يوجد 5 بنات للـ VCC و5 بنات للـ GND في سوكيت الدخل ذي الـ 14 طرفاً؟
توزيع جهد التغذية والأرضي على 5 أطراف متوازية في كونكتور الـ 14-Pin يهدف لتقليل مقاومة التلامس وتحمل تيار السحب العالي عند تشغيل شاشات 40–48 بوصة، كما يسهل اللحام المباشر بالسلك على نقاط الباد العريضة المتصلة بها على ظهر اللوحة.
7. هل يصلح إنفرتر Gold 21E لتعديل شاشات LCD القديمة من نيون (CCFL) إلى ليد؟
نعم، يُعد من أفضل البوردات لتعديل شاشات المونيتور والتلفزيون LCD إلى LED لأن تياره الافتراضي يبدأ من 200mA، وهو ما يناسب شرائط الليد الرفيعة التي تركب مكان لمبات النيون دون أن يسبب سخونة في إطار الشاشة المعدني.
8. ماذا أفعل إذا كانت إضاءة الشاشة ترمش أو تومض عند خفض السطوع من القائمة؟
بعض بوردات الشاشات تخرج إشارة PWM بتردد غير متوافق على خط الـ ADJ؛ في هذه الحالة افصل سلك الـ ADJ واتركه حراً واضبط شدة الإضاءة المطلوبة عبر جامبرات التيار J1–J6، وستحصل على إضاءة ثابتة تماماً ومريحة للعين.
9. هل يمكن اللحام مباشرة على ظهر بوردة Gold 21E بدلاً من استخدام فيشة الـ 14 طرفاً؟
بكل تأكيد؛ صُممت بوردة Gold-21Es بنقاط لحام عريضة ومطلية بالقصدير على ظهرها ومكتوب أمامها بوضوح (VCC , GND , ENA , ADJ)، بحيث يستطيع الفني لحام الأسلاك الأربعة مباشرة في دقائق معدودة حتى لو لم تتوفر فيشة الـ 14 بن.
10. كيف أحسب التيار الكلي إذا قمت بقفل أكثر من جمبر واحد على البوردة؟
القاعدة الحسابية مباشرة: التيار الكلي يساوي التيار الافتراضي (200mA) مضافاً إليه قيمة كل جمبر تغلقه بالقصدير؛ فمثلاً قفل J6 يضيف 60mA فيصبح المجموع 260mA، وقفل J5 يضيف 100mA فيصبح 300mA، وقفل J1 يضيف 200mA فيصبح 400mA، وهكذا.
