2952 منظم الجهد 2A المثالي للريسيفرات والشاشات – الدليل الكامل لـ 6 تطبيقات وبدائل موثوقة
2952 هو الآيسي الذي يمنحك تياراً نظيفاً وثابتاً دون تعقيد. في الجوكر للالكترونيات، نعتمد على شريحة 2952 من CHIMEI يومياً لتغذية 3.3V و5V في أجهزة الرسيفر وشاشات LCD التي تملأ ورشنا في مصر. مستوردة مباشرة، أصلية 100%، ومتاحة الآن مع توصيل لجميع محافظات مصر.
بفضل مرونة هذه الشريحة، يمكنك ضبط الخرج من 1.8V إلى ما يناسب دائرتك، مع تيار يصل إلى 2A وحماية لا تقبل المنافسة. في هذا الدليل سنغطي Pinout، ودوائر التطبيق، وأشهر أعطال 2952 وطرق حصرها، ومقارنتها ببدائل مثل LM317 وWM8521. تابع القراءة لتعرف لماذا 2952 هو اختيار المحترفين.
العلامات المحفورة بالليزر

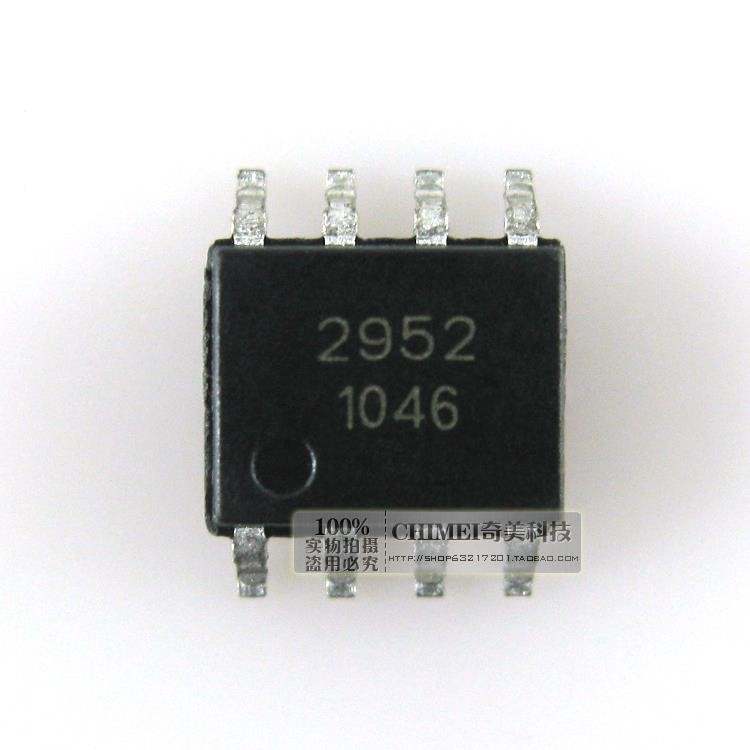

عبوة SOP-8
تغليف ESD آمن
⚡ مواصفات 2952 الكهربائية الأساسية
🔌 الجهد والتيار
| جهد الدخل | 2.5V – 16V |
| جهد الخرج (ثابت) | 3.3V or 5V |
| جهد الخرج (قابل للتعديل) | 1.8V – VIN |
| تيار الخرج الأقصى | 2A مستمر |
| دقة الخرج | ±2% |
| تيار الهدوء | 4mA فقط |
🌡️ الحماية والأبعاد
| حماية حرارية | إيقاف عند 150°C |
| حماية تيار زائد | 2.5A نموذجي |
| حماية قصر الخرج | تحديد تيار داخلي |
| بدء ناعم | 1.5ms |
| نطاق الحرارة | -40°C إلى +125°C |
| العبوة | SOP-8 |
📍 دليل أطراف 2952 (SOP-8)
النقطة أعلى الشريحة تحدد الطرف 1.
| الطرف | الاسم | الوظيفة |
|---|---|---|
| 1 | VIN | دخل الجهد |
| 2 | GND | الأرضي |
| 3 | EN | تفعيل الشريحة |
| 4 | FB | تغذية راجعة للضبط |
| 5 | VOUT | خرج الجهد |
| 6 | NC | غير متصل |
| 7 | NC | غير متصل |
| 8 | VIN | دخل جهد احتياطي |
⚠️ تذكير: طرف EN لا يتحمل أكثر من 6V، استخدم مقاومة سحب 10k.
🛠️ تكوينات 2952 العملية
1. مخرج 5V ثابت لشاشات الرسيفر
VIN(12V) -> 10µF -> VIN(1,8)
VOUT(5) -> 10µF -> 5V to circuit
EN(3) -> HIGH via 10k to VIN
GND(2) -> Ground
2. ضبط الجهد إلى 3.3V لمتحكم ESP
باستخدام R1=5.6k بين VOUT و FB، و R2=3.3k بين FB و GND.
3. توصيل شريحتين بالتوازي لتيار 4A
بإضافة مقاومة توازن 0.1Ω على خرج كل شريحة.
🛡️ حماية 2952 المتكاملة
| الحماية | الوصف |
|---|---|
| OTP | إيقاف عند 150°C |
| OCP | تحديد تيار 2.5A |
📺 أجهزة تستخدم 2952 في مصر
رسيفرات ستارسات، شاشات LCD 7-10 بوصة، أنظمة المراقبة.
🔧 أشهر أعطال 2952
| العرض | السبب | الحل |
|---|---|---|
| لا يوجد خرج | EN غير موصل | ارفع EN إلى VIN عبر 10k |
| حرارة زائدة | تبديد زائد | أضف مبدد حراري |
🔄 بدائل 2952
| الشريحة | التيار | ملاحظة |
|---|---|---|
| LM317 | 1.5A | متغير |
📚 مصطلحات
OTP: حماية حرارية. OCP: حماية تيار زائد.
🧠 نصائح
- مكثف 10µF على الخرج.
- لا تنس EN.
