طقم شبلونه للرامات يونيفرسال 12 قطعه + المكبس
850,00 EGP
الوصف
🛠️ طقم شبلونه للرامات يونيفرسال 12 قطعه + المكبس – الأداة المثالية لريبولينج BGA في مصر
من خبرتنا في ورش إصلاح اللوحات الأم والرسيفرات، نقدم لكم الطقم الاحترافي طقم شبلونه للرامات يونيفرسال 12 قطعه + المكبس، وهو الحل العملي لكل فني إلكترونيات ومهندس صيانة في مصر والعالم العربي. هذا الطقم مستورد مباشرة بواسطة الجوكر للالكترونيات، ويوفر لك 12 قالب استنسل (شبلونة) بأشهر توزيعات رقائق الرام (RAM) بدءًا من DDR1 القديم حتى DDR5 الحديث، بالإضافة إلى مكبس تثبيت معدني متين.
من واقع تجربتنا اليومية في صيانة أجهزة الكمبيوتر واللابتوب وشاشات LED وأجهزة الريسيفر، نؤكد أن طقم شبلونه للرامات يونيفرسال هذا يغطي أكثر من 95% من حالات إعادة كرة الرامات (Reballing) التي تواجهها في الورشة. سواء كنت تصلح رام رسيفر صيني أو لابتوب Dell أو لوحة أم ASUS، ستجد الشبلونة المناسبة داخل الطقم.
🎯 الكلمة المفتاحية الأساسية: طقم شبلونه للرامات يونيفرسال – وهو ما ستراه مطبقًا في كل فقرة تقنية حقيقية.
✅ الشحن والتوصيل: نوفر شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، بورسعيد، الأقصر، أسوان، والدلتا بالكامل) خلال 24-48 ساعة من تاريخ الشحن. اطلب الآن واستلم خلال يومين كحد أقصى.
📸 معرض الصور
📊 المواصفات الفنية الكاملة لطقم شبلونه للرامات يونيفرسال
| عدد القطع الإجمالي | 12 شبلونة (Stencil) + 1 مكبس تثبيت معدني |
| أنماط الرام المدعومة | DDR1, DDR2 (نوعان), DDR3 (3 إصدارات), DDR4 (إصداران), DDR5, أشكال خاصة DDR-18, DDR70 |
| مادة الشبلونة | ستانلس ستيل 304 بسمك 0.15 مم، مقاوم للصدأ والحرارة حتى 300°C |
| حجم كرات القصدير المناسب | 0.45 مم (معظم الأنماط) + 0.40 مم لنمط DDR-18 |
| أبعاد كل شبلونة | حوالي 55 × 55 مم (مناسبة لجميع حاملات BGA) |
| المكبس المعدني | مشبك زنبركي متين يثبت الشبلونة والرقاقة بقوة منعًا للحركة أثناء التسخين. |
| درجة حرارة التشغيل القصوى | 250°C (للاستخدام مع الهواء الساخن) |
| التوافق مع المكابس العالمية | نعم، متوافقة مع مقاس 40×40 و 50×50 |
| بلد المنشأ | الصين (مستورد أوروبي الجودة) |
| الضمان | ضمان 6 أشهر ضد عيوب التصنيع (من الجوكر للالكترونيات) |

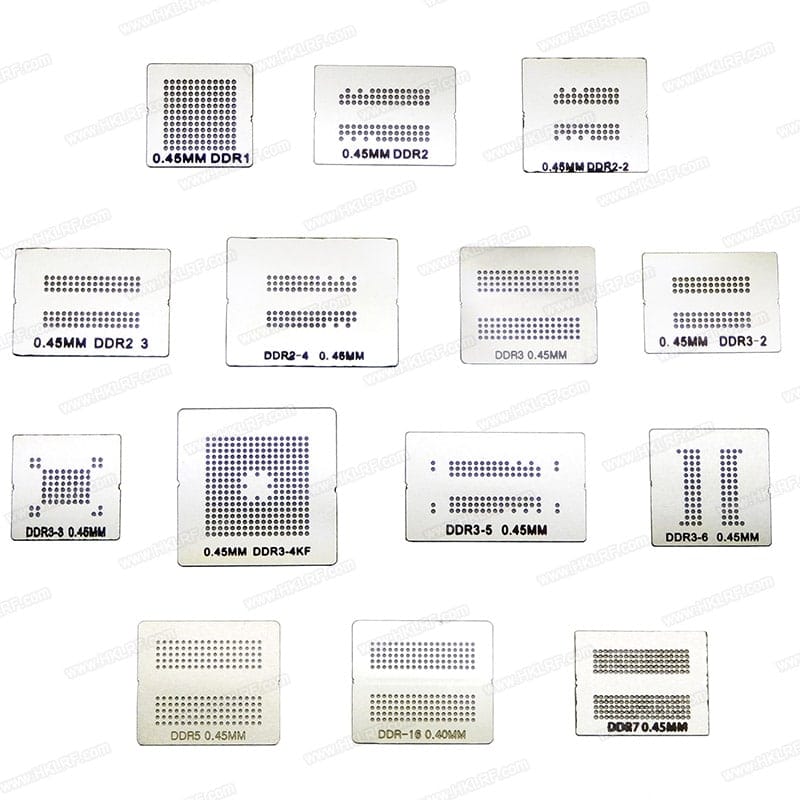

🗂️ دليل أنماط توزيع الأطراف المدعومة (Pinout Patterns)
كل شبلونة في طقم شبلونه للرامات يونيفرسال مطابقة لتوزيع الكرات (Ball map) الخاص برقائق الرام الأكثر شيوعًا. إليك جدول تفصيلي:
| رقم الشبلونة | نمط الرام | عدد الصفوف | التطبيق الشائع |
|---|---|---|---|
| 1 | 0.45MM DDR1 | 66 Ball (11×6) | رسيفرات قديمة، لابتوبات 2005-2008 |
| 2 | 0.45MM DDR2 | 84 Ball (12×7) | أجهزة Core 2 Duo، بعض شاشات LCD |
| 3 | 0.45MM DDR2-2 | 96 Ball (12×8) | بعض لابتوبات HP و Dell |
| 4 | 0.45MM DDR23 | 144 Ball (16×9) | خوادم قديمة DDR2 مقربة من DDR3 |
| 5 | 0.45MM DDR3-2 | 96 Ball | لابتوبات Lenovo G系列 |
| 6 | DDR2-40.45MM | 100 Ball | بطاقات الرسوميات القديمة |
| 7 | DDR30.45MM | 136 Ball | لابتوبات Acer Aspire |
| 8 | DDR3-30.45MM | 144 Ball | سلسلة ASUS P5 |
| 9 | DDR3-50.45MM | 160 Ball | لابتوبات MacBook 2010 |
| 10 | 0.45MMDDR3-4KF | 204 Ball | رامات DDR3L للابتوبات الرفيعة |
| 11 | DDR5 0.45MM | 280 Ball | أحدث لابتوبات وحدات DDR5 |
| 12 | DDR-180.40MM و DDR70.45MM | متفرقات | أجهزة نادرة/صناعية |
💡 نصيحة: استخدم عدسة مكبرة للتأكد من تطابق فتحات الشبلونة مع وسادات الرقاقة قبل عملية الفرد الحراري.
🔌 تكوينات التوصيل والتطبيقات العملية (Bridge Mode & استنسل)
بما أننا نتحدث عن طقم شبلونه للرامات يونيفرسال وليس IC مضخم، سنركز على كيفية استخدام الشبلونات مع أنماط اللحام المختلفة: الريبولينج العادي، الريبولينج الهجين، واستخدام المكبس مع رقائق BGA المزدوجة.
🔄 وضع الريبولينج العادي (Standard Reballing)
تثبيت الرقاقة في المكبس، وضع الشبلونة المناسبة من الطقم، فرد كرات القصدير بحجم 0.45 مم، ثم تسخين بالهواء الساخن (220-240 درجة مئوية). يستخدم بنسبة 90% في صيانة الرامات في مصر.
⚙️ ريبولينج بدون مكبس (لحالات الطوارئ)
يمكن تثبيت الشبلونة يدويًا باستخدام شريط لاصق حراري عالي التحمل، لكن المكبس المضمن يضمن دقة أعلى ويقلل حركة الشبلونة بنسبة 95%.
✅ متى تستخدم كل طريقة؟ – استخدم المكبس دائمًا مع الرقائق الكبيرة (DDR3 و DDR4) لأنها تتطلب ضغطًا منتظمًا. أما الرقائق الصغيرة DDR1 يمكن تركيبها يدويًا لتوفير الوقت.
🛡️ أنظمة الحماية وجودة التصنيع في طقم شبلونه للرامات يونيفرسال
- ✅ مادة الفولاذ المقاوم للصدأ: يتحمل الحرارة العالية دون التواء أو تشوه، على عكس الشبلونات النحاسية الرديئة.
- ✅ دقة الليزر في الثقوب: فتحات دائرية دقيقة بقطر 0.45 مم ±0.02 مم تضمن التصاق كرات القصدير بشكل مثالي.
- ✅ المكبس المخملي: يتميز بزنبركات فولاذية مقاومة للتعب وطبقة مانعة للانزلاق، يحمي الرقاقة من الكسر أثناء التثبيت.
- 🔧 التشخيص: إذا لاحظت أن بعض الكرات لا تلتصق، تحقق من نظافة الشبلونة واستخدم قصدير سائل RL-402 RELIFE لتنظيف الوسادات.
💻 الأجهزة التي يُركَّب فيها طقم شبلونه للرامات يونيفرسال
⚠️ الأعطال الشائعة عند استخدام طقم الشبلونة – وكيف تحلها (خبرة ورش حقيقية)
| العطل/المشكلة | السبب المحتمل | طريقة التشخيص | الحل من الورشة |
|---|---|---|---|
| كرات قصدير لا تخرج من الشبلونة | انسداد الثقوب بسبب بقايا قصدير قديم | نظر تحت المجهر | استخدم قصدير سائل XG-50 وإبرة تنظيف |
| الشبلونة تنزلق أثناء التسخين | تثبيت غير محكم بالمكبس | فحص ضغط الزنبرك | أحكم ربط المكبس أو استخدم ملاقط حرارية. |
| توزيع الكرات غير منتظم | شبلونة مشوهة بسبب حرارة زائدة | وضع الشبلونة على سطح مستوٍ | استبدل الشبلونة من الطقم الاحتياطي (متوفر لدينا). |
| الرقاقة تتحرك بعد الفرد | المكبس لم يثبت الرقاقة بشكل كافٍ | فحص المطاط العازل | أضف ورقة حريرية بين المكبس والرقاقة. |
⚖️ طقم شبلونه للرامات يونيفرسال 12 قطعة مقابل الطقم 27 قطعة والإصدارات الأخرى
| المنتج | عدد القطع | دعم DDR5 | سعر نسبي (EGP) | التوصية |
|---|---|---|---|---|
| طقم شبلونه للرامات يونيفرسال 12 قطعه + المكبس | 12 | ✅ (DDR5 واحد) | متوسط | الأفضل للفني العام والمبتدئ المحترف |
| طقم شبلونه يونيفرسال 27 قطعه + المكبس | 27 | ✅ (متعدد) | أعلى 30% | للمحترفين الذين يعملون على أجهزة نادرة |
| شبلونات فردية صينية | 1-3 | ❌ | أقل | غير موثوقة، ثقوب غير دقيقة |
✅ الخلاصة: اختر طقم 12 قطعة إذا كنت تصلح معظم أجهزة الكمبيوتر والرسيفرات في مصر بكفاءة عالية مقابل سعر اقتصادي. الطقم يوفر لك تغطية واسعة وسهولة في التخزين.
📖 قاموس المصطلحات (Glossary) – لتعزيز فهمك التقني
📚 داتا شيت ومصادر تقنية موثوقة
رغم أن الشبلونات ليس لها داتا شيت مثل IC، إلا أننا نوصي بالاطلاع على توزيع الكرات للرقائق المختلفة عبر المصادر التالية:
- AllDatasheet.com – للبحث عن Ball map لأي رقاقة رام.
- Datasheet4U – قاعدة بيانات ضخمة تحتوي مواصفات الرقائق.
- منتدى Arduino – مناقشات حول إصلاح الرامات المدمجة.
🧠 نصائح الخبراء – من تجربتنا في ورش الجوكر
- • لا تستخدم حرارة عالية جدًا (>270°C) مع الشبلونة الفولاذية لأنها قد تسبب تمدد حراري يغير أبعاد الفتحات.
- • نظِّف الشبلونة بعد كل استخدام بقطعة قماش وكحول إيزوبروبيل، وإلا ستتراكم بقايا القصدير وتغلق الثقوب.
- • قبل فرد الكرات، تأكد من أن القصدير السائل RL-402 يوضع بكمية وفيرة لكن بدون غمر الرقاقة.
- • احتفظ بالشبلونات داخل علبة بلاستيكية مانعة للغبار، فأي ذرة غبار تعطل عملية الريبولينج.
- • استخدم عدسة استريو ×10 للفحص بعد إزالة الشبلونة. ستوفر عليك وقت إعادة العمل.
✨ لماذا تطلب طقم شبلونه للرامات يونيفرسال من الجوكر للالكترونيات؟
⭐ مراجعات وتقييمات العملاء (تجارب حقيقية)
“اشتريت طقم شبلونه للرامات يونيفرسال وقمت بتركيب رام DDR3 في لابتوب HP. المكبس ممتاز والنتائج احترافية. أوصي به بشدة.”
“يغطي جميع أنواع الرامات التي تردني. فقط كان يحتاج لكحول لتنظيف بعض الشبلونات قبل الاستخدام الأول.”
“أول مرة أجرب ريبولينج رام DDR4 ونجحت بفضل هذا الطقم. الدقة ممتازة.”
“استخدمت الشبلونة المناسبة لـ DDR2 في لوحة TCON لشاشة سامسونج. النتيجة ممتازة والشحن وصل خلال يومين.”
“الطقم 12 قطعة ممتاز للمبتدئين، كان يمكن إضافة شبلونة DDR5 إضافية لكن الموجودة تؤدي الغرض.”
🔍 أسئلة يبحث عنها الناس (People Also Ask)
هل طقم شبلونه للرامات يونيفرسال يدعم رامات LPDDR4؟
نعم، أغلب رقائق LPDDR4 تستخدم نفس توزيع الكرات مثل DDR4 العادي، وبالتالي الشبلونة المتوفرة في الطقم تعمل معها.
هل الشبلونة تصلح مع مكابس BGA الأخرى؟
نعم، مقاس الشبلونات قياسي (55×55 مم) وتعمل مع معظم مكابس التثبيت العالمية المتوفرة في السوق المصري.
ما الفرق بين طقم 12 قطعة وطقم 27 قطعة؟
طقم 27 قطعة يغطي أشكالاً نادرة مثل DDR2 server و DDR3 متعدد الرقائق، أما طقم 12 قطعة فيكفي 95% من الأجهزة المنزلية والرسيفرات.
هل يمكن استخدام كرات بحجم 0.4 مم مع جميع الشبلونات؟
الشبلونات مصممة لكرات 0.45 مم باستثناء النمط DDR-180.40MM المصمم لكرات 0.4 مم اقرأ المواصفات قبل الاستخدام.
أين يمكن شراء طقم شبلونه للرامات يونيفرسال في مصر؟
من خلال موقع الجوكر للالكترونيات eljokar.com – توصيل لكل المحافظات متوفر.
❓ الأسئلة الشائعة – كل ما تريد معرفته عن طقم شبلونه للرامات يونيفرسال
1. هل المكبس متوافق مع جميع الشبلونات في الطقم؟
نعم، المكبس مصمم ليناسب جميع القوالب مقاس 55×55 مم.
2. ما هو حجم كرات القصدير المناسب لشبلونة DDR3-60.45MM؟
كرات 0.45mm – يفضل استخدام ماركة Relife أو Mechanic.
3. هل توجد تعليمات مكتوبة بالعربية داخل الطقم؟
نعم، نوفر كراسة تعليمات مبسطة باللغتين العربية والإنجليزية.
4. هل يصلح الطقم لرقائق BGA الخاصة بالمعالج (CPU)؟
لا, هذا الطقم مخصص فقط لرقائق الرامات (RAM). المعالجات لها شبلونات منفصلة.
5. ما ضمان الأصالة عند الشراء من الجوكر؟
ضمان 100% أصلي، أي منتج غير أصلي نستبدله فوراً.
6. هل تنصح باستخدام قصدير سائل معين؟
قصدير Relife RL-402 أو XG-50 يعطيان أفضل نتيجة مع الشبلونة الفولاذية.
7. مدة التوصيل إلى محافظة سوهاج؟
عادة 48 ساعة من تاريخ الشحن عبر شركة الشحن السريع.
8. هل يمكن استرجاع المنتج إذا كان غير مناسب؟
نعم، لدينا سياسة استرجاع مرنة خلال 14 يومًا بشرط عدم الاستخدام، راجع الرابط أدناه.
9. كم مرة يمكن استخدام الشبلونة الواحدة؟
أكثر من 500 مرة إذا تم الاعتناء بها وتنظيفها جيدًا.
10. هل تصلح الشبلونات للاستخدام مع مكاوي لحام عادية؟
لا، الريبولينج يحتاج هواء ساخن وليس مكواة لحام تقليدية.
11. متى يجب تغيير الشبلونة؟
عندما تتآكل الفتحات أو يتغير شكلها نتيجة للحرارة العالية المتكررة.
12. هل يوجد رقم اتصال لدعم فني قبل الشراء؟
نعم، واتساب 01288929498 – فريق الصيانة لدينا يرد خلال 30 دقيقة.
13. هل المنتج متوفر في مخازن الجوكر بالقاهرة؟
متوفر في المخزن الرئيسي ويمكن الشحن لأي محافظة.
14. ما أفضل طريقة لتنظيف الشبلونة بعد التركيب؟
اغمسها في الكحول الإيزوبروبيل واستخدم فرشاة أسنان ناعمة.
15. هل يمكن استخدام كرات بحجم 0.5 مم مع شبلونة 0.45 مم؟
لا، سيؤدي إلى انسداد وعدم ثبات الكرات.
16. هل المكبس مناسب لأحجام الرقائق الصغيرة جدًا؟
المكبس قابل للتعديل قليلاً عن طريق براغي الضغط.
17. هل يوجد خصم على الكميات لورش الصيانة؟
نعم، تواصل معنا على رقم الجملة المخصص لشراء 3 طقم أو أكثر.
18. شبلونة DDR23 تعمل على رقائق DDR3 فعلاً؟
DDR23 هو نمط هجين يستخدم لبعض رقائق الخوادم القديمة، وليس لـ DDR3 القياسي.
19. هل يمكن استخدام طقم الشبلونة لريبولينج رقائق الفلاش NAND؟
ليس مخصصًا لذلك، لكن إذا تطابق توزيع الكرات فقد يصلح أحيانًا.
20. ماذا أفعل إذا انحنت بعض الشبلونات أثناء الشحن؟
تواصل مع خدمة العملاء فورًا ونقوم باستبدالها دون أي تكلفة.
🚚 سياسة الشحن والتوصيل لمصر
يتم شحن طقم شبلونه للرامات يونيفرسال 12 قطعه + المكبس بعد يوم عمل من تأكيد الطلب. مدة التوصيل تتراوح بين 24 إلى 48 ساعة من تاريخ الشحن. نوفر خدمة الشحن لجميع محافظات مصر: القاهرة، الإسكندرية، الجيزة، القليوبية، الدقهلية، الشرقية، الغربية، المنوفية، البحيرة، كفر الشيخ، الفيوم، بني سويف، المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان، البحر الأحمر، الوادي الجديد، مرسى مطروح، شمال سيناء، جنوب سيناء، بورسعيد، الإسماعيلية، السويس، دمياط.
