باور سبلاي 30 فولت 5 امبير MR APS 3005D: رفيقك القوي في ورشة الإلكترونيات 2025!

في عالم الإلكترونيات، سواء كنت هاويًا، طالبًا، أو فني صيانة محترفًا، فإن وجود مصدر طاقة موثوق وقابل للتعديل هو أداة أساسية لا غنى عنها. يسمح لك مصدر الطاقة المعملي بتغذية الدوائر الإلكترونية بجهد وتيار محددين بدقة، مما يتيح لك اختبار الدوائر، تحديد الأعطال، وتطوير مشاريعك الإلكترونية بثقة وأمان. ومن بين مصادر الطاقة المعملية التي توفر توازنًا ممتازًا بين الأداء والسعر، يبرز باور سبلاي 30 فولت 5 امبير MR APS 3005D.

باور سبلاي 30 فولت 5 امبير MR APS 3005D هو مصدر طاقة تيار مستمر (DC) يوفر جهدًا خرجًا يمكن ضبطه بسلاسة من 0 إلى 30 فولت، وتيار خرج يمكن ضبطه من 0 إلى 5 أمبير. هذه المواصفات تجعله مناسبًا لمجموعة واسعة جدًا من التطبيقات في مجال الإلكترونيات، من تغذية الدوائر الرقمية والتماثلية الصغيرة إلى اختبار المحركات الصغيرة وإضاءة LED عالية الطاقة. يتميز الجهاز بشاشات رقمية واضحة لعرض قيم الجهد والتيار بدقة، بالإضافة إلى أدوات تحكم سهلة الاستخدام لضبط القيم المطلوبة. كما أنه مزود بميزات حماية ضرورية مثل الحماية من الحمل الزائد وقصر الدائرة لحماية كل من الباور سبلاي والدائرة التي تعمل عليها. في الجوكر للالكترونيات، نحن نقدم باور سبلاي 30 فولت 5 امبير MR APS 3005D لنوفر لعملائنا مصدر طاقة معملي موثوق، دقيق، وفعال من حيث التكلفة لجميع احتياجاتهم الإلكترونية.

نظرة عامة على باور سبلاي 30 فولت 5 امبير MR APS 3005D

باور سبلاي 30 فولت 5 امبير MR APS 3005D هو جهاز إلكتروني مصمم لتوفير مصدر طاقة تيار مستمر (DC) مستقر وقابل للتعديل لمختلف التطبيقات الإلكترونية. يتميز هذا الموديل بقدرته على توفير جهد خرج يتراوح من 0 إلى 30 فولت وتيار خرج يتراوح من 0 إلى 5 أمبير. هذه النطاقات تجعله مناسبًا لمجموعة واسعة من المشاريع ومهام الصيانة.

يحتوي الجهاز على واجهة أمامية سهلة الاستخدام تتضمن شاشات رقمية منفصلة لعرض قيمة الجهد والتيار الحاليين، بالإضافة إلى مقابض دوارة (Potentiometers) لضبط قيم الجهد والتيار المطلوبة بدقة. كما يتميز بموصلات خرج قياسية (عادةً أطراف ربط) لتوصيل الكابلات بالدائرة التي يتم تغذيتها. يُعد باور سبلاي MR APS 3005D أداة أساسية في المختبرات التعليمية، ورش صيانة الأجهزة الإلكترونية (مثل الهواتف المحمولة، أجهزة الكمبيوتر، وحدات التحكم)، ومراكز البحث والتطوير، بالإضافة إلى كونه أداة قيمة للهواة الذين يقومون ببناء وتجربة الدوائر الإلكترونية.

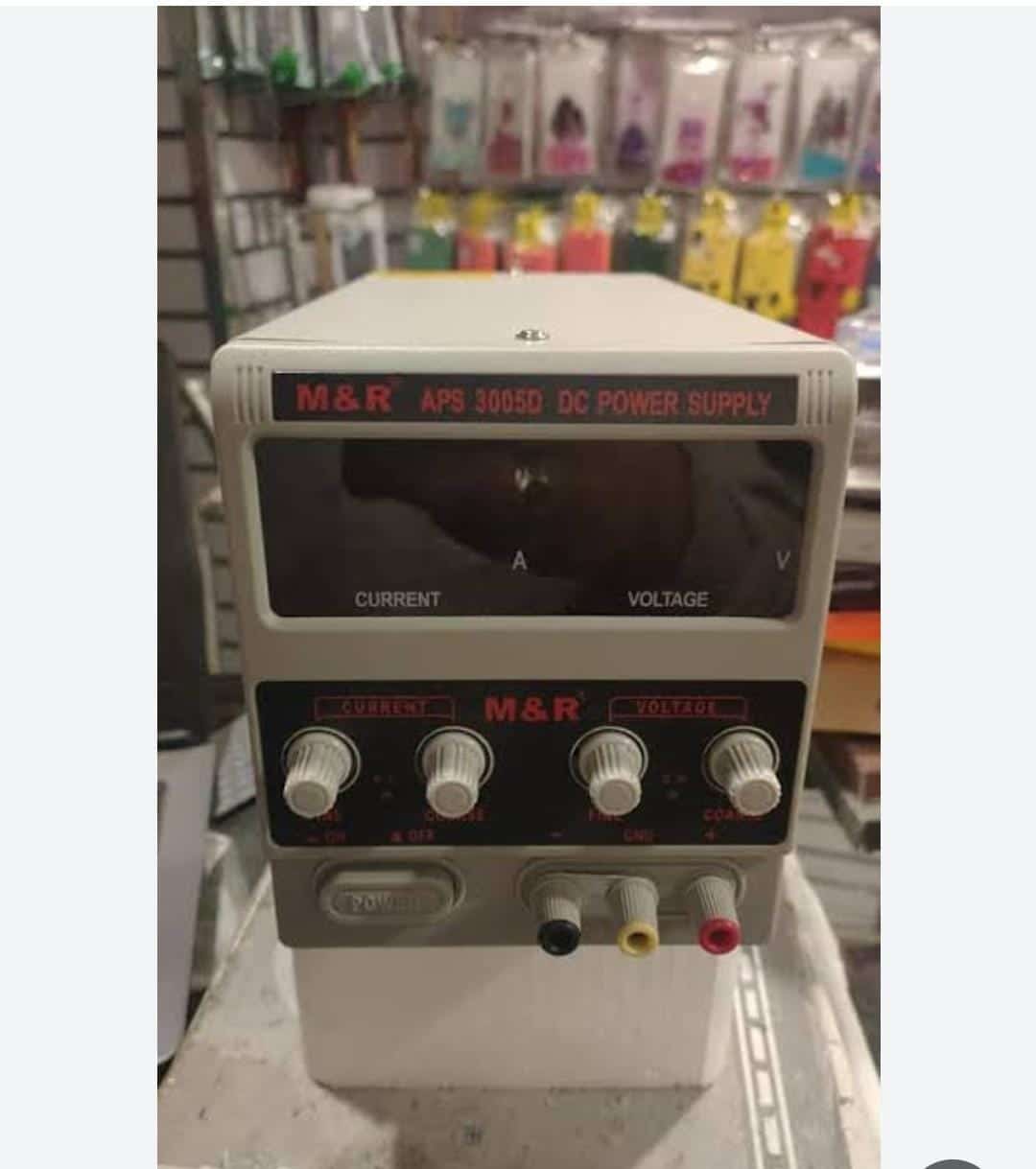

[Image of باور سبلاي 30 فولت 5 امبير MR APS 3005D]

أهمية مصدر الطاقة المعملي في الإلكترونيات

مصدر الطاقة المعملي، مثل باور سبلاي 30 فولت 5 امبير MR APS 3005D، هو أحد أهم الأدوات في أي بيئة عمل إلكترونية. تكمن أهميته في:

• اختبار الدوائر: يسمح لك بتغذية الدوائر الإلكترونية بجهد وتيار محددين لاختبار وظائفها والتأكد من أنها تعمل بشكل صحيح.
• تحديد الأعطال: عند وجود عطل في دائرة ما، يمكنك استخدام مصدر الطاقة المعملي لتغذيتها وتتبع مسار الإشارة أو قياس الجهد والتيار في نقاط مختلفة لتحديد مكان المشكلة.
• تطوير المشاريع: أثناء بناء وتجربة الدوائر الجديدة، يوفر مصدر الطاقة المعملي مصدر طاقة مرنًا وقابلًا للتعديل يمكن تكييفه مع متطلبات الدائرة المتغيرة.
• حماية الدوائر: معظم مصادر الطاقة المعملية توفر حماية من الحمل الزائد وقصر الدائرة، مما يحمي الدائرة التي تعمل عليها من التلف في حالة وجود خطأ في التوصيل أو الدائرة نفسها.
• التعلم والتعليم: أداة أساسية في المختبرات التعليمية لشرح مفاهيم الجهد والتيار وقانون أوم وتجربة سلوك المكونات والدوائر.
• التحكم الدقيق: يسمح لك بضبط الجهد والتيار بدقة، وهو أمر ضروري عند التعامل مع المكونات الحساسة أو الدوائر التي تتطلب مواصفات طاقة محددة.

باور سبلاي MR APS 3005D يوفر هذه الإمكانيات الأساسية، مما يجعله أداة لا غنى عنها لأي شخص يعمل في مجال الإلكترونيات.

المميزات الرئيسية لباور سبلاي MR APS 3005D

يتمتع باور سبلاي 30 فولت 5 امبير MR APS 3005D بالعديد من المميزات التي تجعله خيارًا شائعًا ومناسبًا لمختلف التطبيقات:

• نطاق جهد واسع: يوفر جهد خرج قابل للتعديل من 0 إلى 30 فولت، مما يغطي متطلبات معظم الدوائر الإلكترونية الشائعة.
• نطاق تيار مناسب: يوفر تيار خرج يصل إلى 5 أمبير، وهو كافٍ لتغذية مجموعة واسعة من الدوائر، بما في ذلك تلك التي تستهلك تيارًا عاليًا نسبيًا.
• شاشات رقمية مزدوجة: يعرض الجهد والتيار الحاليين على شاشتين رقميتين منفصلتين وواضحتين، مما يسهل مراقبة قيم الخرج.
• تحكم دقيق: يحتوي على مقابض دوارة (Potentiometers) للتحكم الدقيق في قيم الجهد والتيار المطلوبة.
• حماية مدمجة: مزود بحماية من الحمل الزائد وقصر الدائرة لحماية الجهاز والدائرة المتصلة.
• وضع الجهد الثابت (CV): يحافظ على جهد الخرج ثابتًا عند القيمة المحددة.
• وضع التيار الثابت (CC): يحافظ على تيار الخرج ثابتًا عند القيمة المحددة، وهو مفيد لتحديد تيار التشغيل الأقصى.
• تصميم مدمج ومتين: حجمه مناسب لورش العمل ويتميز بجسم متين يتحمل الاستخدام اليومي.
• تبريد فعال: يحتوي على نظام تبريد (عادةً مروحة) للحفاظ على درجة حرارة المكونات الداخلية ضمن الحدود الآمنة أثناء التشغيل لفترات طويلة.

هذه المميزات تجعل باور سبلاي MR APS 3005D أداة قوية، موثوقة، وسهلة الاستخدام لمجموعة متنوعة من مهام الإلكترونيات.

فهم المواصفات: 30 فولت و 5 امبير

مواصفات باور سبلاي 30 فولت 5 امبير MR APS 3005D هي التي تحدد قدراته ونطاق تطبيقاته. فهم هذه المواصفات ضروري لاختيار مصدر الطاقة المناسب لاحتياجاتك:

• الجهد (Voltage – V): القوة الدافعة التي تدفع التيار الكهربائي عبر الدائرة. في هذا الباور سبلاي، يمكنك ضبط الجهد من 0 فولت (لا يوجد خرج) حتى 30 فولت. هذا النطاق يغطي متطلبات جهد التشغيل لمعظم الآيسيهات (ICs)، الترانزستورات، والدوائر الإلكترونية الأخرى المستخدمة في التطبيقات الشائعة (مثل 3.3V, 5V, 12V, 24V).
• التيار (Current – A): معدل تدفق الشحنة الكهربائية عبر الدائرة. في هذا الباور سبلاي، يمكنك ضبط الحد الأقصى للتيار من 0 أمبير حتى 5 أمبير. هذا يعني أن الجهاز يمكنه توفير تيار يصل إلى 5 أمبير للدائرة المتصلة. قدرة 5 أمبير تعتبر مناسبة لتغذية الدوائر التي تستهلك تيارًا عاليًا نسبيًا، مثل الدوائر التي تحتوي على محركات، ريلايهات، أو عدد كبير من المكونات الرقمية.
• القدرة (Power – W): القدرة القصوى التي يمكن أن يوفرها الباور سبلاي هي حاصل ضرب أقصى جهد في أقصى تيار (30V * 5A = 150W). هذا يعني أن الجهاز يمكنه توفير طاقة تصل إلى 150 واط للدائرة المتصلة.

عند استخدام باور سبلاي MR APS 3005D، يجب دائمًا التأكد من أن متطلبات الجهد والتيار للدائرة التي تقوم بتغذيتها لا تتجاوز الحدود القصوى للجهاز (30V و 5A) لتجنب تلف الباور سبلاي أو الدائرة.

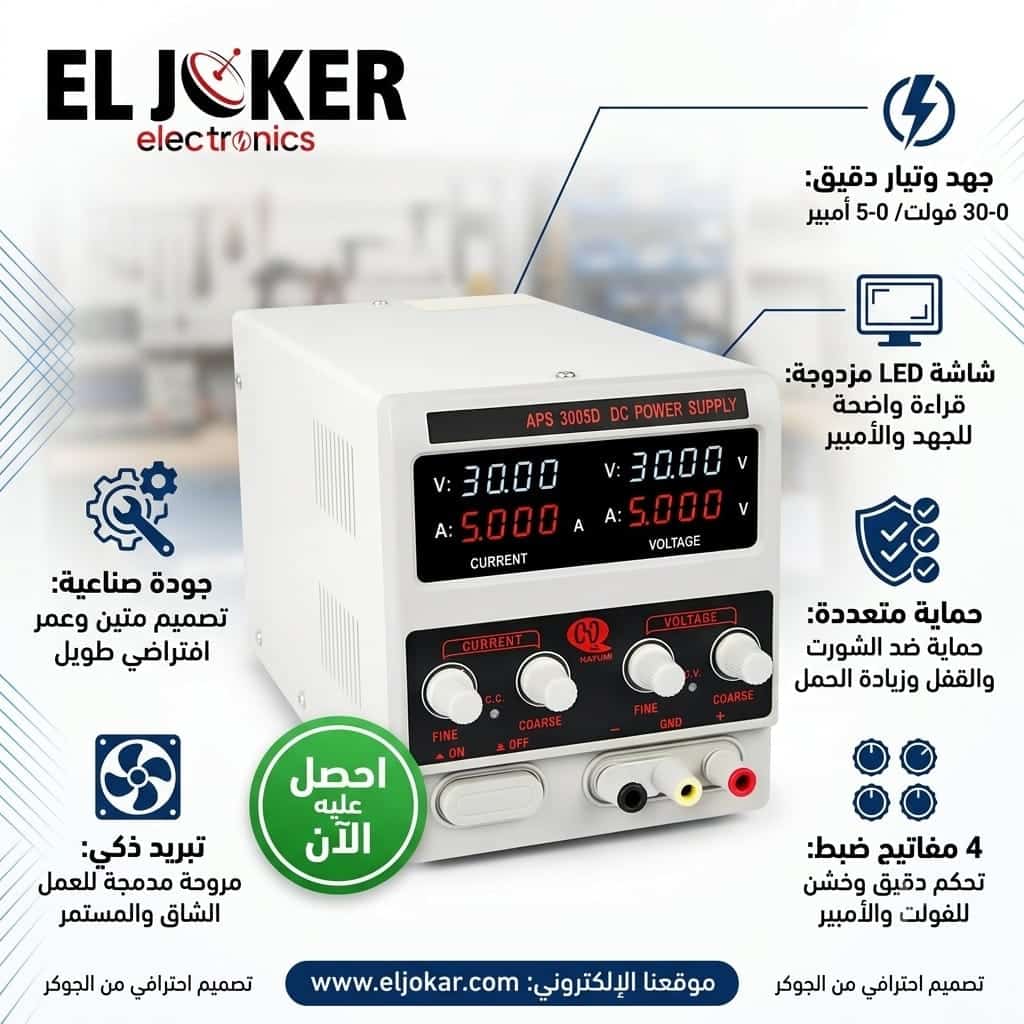

[Image of واجهة باور سبلاي MR APS 3005D مع الشاشات والمقابض]

وضع الجهد الثابت (CV) والتيار الثابت (CC)

يتميز باور سبلاي 30 فولت 5 امبير MR APS 3005D بقدرته على العمل في وضعين رئيسيين: وضع الجهد الثابت (Constant Voltage – CV) ووضع التيار الثابت (Constant Current – CC). فهم هذين الوضعين ضروري لاستخدام الجهاز بفعالية:

• وضع الجهد الثابت (CV):
  • في هذا الوضع، يقوم الباور سبلاي بتنظيم جهد الخرج ليظل ثابتًا عند القيمة التي قمت بضبطها (باستخدام مقبض ضبط الجهد).
  • يسمح الباور سبلاي للتيار المسحوب من الدائرة بالتغير حسب مقاومة الحمل المتصل.
  • هذا هو الوضع الأكثر شيوعًا لتغذية معظم الدوائر الإلكترونية، حيث تحتاج المكونات إلى جهد تشغيل ثابت.
  • إذا حاولت الدائرة سحب تيار يتجاوز الحد الأقصى للتيار الذي قمت بضبطه (باستخدام مقبض ضبط التيار)، سينتقل الباور سبلاي تلقائيًا إلى وضع التيار الثابت لحماية الجهاز والدائرة.
• وضع التيار الثابت (CC):
  • في هذا الوضع، يقوم الباور سبلاي بتنظيم تيار الخرج ليظل ثابتًا عند القيمة التي قمت بضبطها (باستخدام مقبض ضبط التيار).
  • يسمح الباور سبلاي لجهد الخرج بالتغير حسب مقاومة الحمل المتصل، مع عدم تجاوز الحد الأقصى للجهد الذي قمت بضبطه.
  • هذا الوضع مفيد لتطبيقات مثل اختبار مصابيح LED (حيث تحتاج إلى تيار ثابت)، شحن البطاريات (في مرحلة التيار الثابت)، أو تحديد تيار التشغيل الأقصى لدائرة ما لحمايتها من التلف.
  • إذا حاولت الدائرة سحب تيار أقل من الحد الذي قمت بضبطه، سينتقل الباور سبلاي تلقائيًا إلى وضع الجهد الثابت.

باور سبلاي MR APS 3005D ينتقل تلقائيًا بين هذين الوضعين حسب الحمل المتصل والحدود التي قمت بضبطها. الشاشات الرقمية توضح لك دائمًا ما إذا كان الجهاز يعمل في وضع CV أو CC.

[Image of باور سبلاي MR APS 3005D في وضع التشغيل]

مخطط مقارنة مع أنواع مصادر الطاقة الأخرى

لمساعدتك في فهم موقع باور سبلاي 30 فولت 5 امبير MR APS 3005D مقارنة بأنواع مصادر الطاقة الأخرى المستخدمة في الإلكترونيات، إليك مخطط مقارنة موجز:

يُظهر هذا المخطط أن باور سبلاي 30 فولت 5 امبير MR APS 3005D هو أداة متخصصة توفر مرونة وتحكمًا ودقة لا تتوفر في مصادر الطاقة الأخرى، مما يجعله لا غنى عنه في بيئة العمل الإلكترونية.

المواصفات الفنية التفصيلية لباور سبلاي MR APS 3005D

للمستخدمين الذين يحتاجون إلى معرفة المواصفات الدقيقة لباور سبلاي MR APS 3005D، إليك جدول يلخص المواصفات الفنية الرئيسية النموذجية. يرجى ملاحظة أن هذه القيم هي نموذجية وقد تختلف قليلاً بين دفعات الإنتاج المختلفة، ويُنصح دائمًا بالرجوع إلى دليل المستخدم الخاص بالجهاز للحصول على أدق المعلومات.

تُظهر هذه المواصفات أن باور سبلاي MR APS 3005D هو جهاز قوي وموثوق به يوفر نطاق عمل مناسبًا لمعظم تطبيقات الإلكترونيات.

كيف يعمل باور سبلاي معملي (المبدأ)

يعتمد مبدأ عمل باور سبلاي معملي خطي (Linear DC Power Supply) مثل MR APS 3005D على تحويل جهد الدخل المتردد (AC) من الشبكة الكهربائية إلى جهد خرج مستمر (DC) مستقر وقابل للتعديل. تتضمن العملية عدة مراحل رئيسية:

1. محول الطاقة (Transformer): يقوم بخفض جهد الدخل المتردد (مثل 220V AC) إلى جهد متردد أقل مناسب للاستخدام الداخلي للجهاز.
2. دائرة التقويم (Rectifier): تقوم بتحويل الجهد المتردد المنخفض إلى جهد نابض مستمر (Pulsating DC). غالبًا ما تستخدم هذه الدائرة جسر دايودات (Diode Bridge).
3. دائرة التنقية (Filter): تقوم بتنعيم الجهد النابض المستمر باستخدام مكثفات كبيرة لتقليل التموج (Ripple) وجعله أقرب إلى الجهد المستمر النقي.
4. دائرة التنظيم (Regulator): هذه هي المرحلة الحاسمة التي تقوم بتنظيم الجهد والتيار. في مصادر الطاقة الخطية، تستخدم هذه الدائرة مكونات مثل الترانزستورات أو الآيسيهات التنظيمية للتحكم في الجهد والتيار بناءً على الإعدادات المطلوبة من المستخدم. تقوم دائرة التنظيم بمراقبة جهد وتيار الخرج ومقارنتهما بالقيم المرجعية (التي يحددها المستخدم باستخدام المقابض) وتعديل المقاومة الداخلية للدائرة للحفاظ على القيم المطلوبة ثابتة.
5. دائرة التحكم (Control Circuit): تستقبل إشارات من مقابض الضبط ومن دائرة التنظيم وتقوم بتعديل عمل دائرة التنظيم للحصول على الجهد والتيار المطلوبين. كما تستقبل إشارات من دوائر الحماية.
6. دوائر الحماية: تراقب جهد وتيار الخرج وفي حالة تجاوز الحدود المسموح بها (الحمل الزائد، قصر الدائرة)، تقوم بتقليل الجهد أو قطع الخرج لحماية الجهاز والدائرة المتصلة.
7. شاشات العرض: تقوم بعرض قيم الجهد والتيار الحالية التي يتم قياسها عند الخرج.

باور سبلاي MR APS 3005D، كونه مصدر طاقة خطي، يوفر خرجًا مستقرًا نسبيًا مع تموج منخفض، ولكنه قد يولد حرارة أكبر من مصادر الطاقة ذات وضع التبديل (Switching Mode Power Supplies – SMPS) عند تيارات عالية.

[Image of مخطط كتلي لباور سبلاي معملي خطي]

المكونات الداخلية والـ Datasheet لباور سبلاي MR APS 3005D (معلومات عامة)

يتكون باور سبلاي 30 فولت 5 امبير MR APS 3005D داخليًا من مجموعة من المكونات الإلكترونية التي تعمل معًا لتحويل جهد الدخل إلى جهد خرج مستقر وقابل للتعديل. المكونات الرئيسية تشمل:

• محول الطاقة (Transformer): مكون كبير وثقيل نسبيًا يقوم بخفض الجهد المتردد.
• دايودات التقويم (Rectifier Diodes): عادةً ما تكون في تكوين جسر لتقويم الجهد المتردد.
• مكثفات التنقية (Filter Capacitors): مكثفات إلكتروليتية كبيرة لتنعيم الجهد المستمر.
• ترانزستورات التنظيم (Regulator Transistors): ترانزستورات (مثل ترانزستورات الطاقة BJT أو MOSFET) تعمل كمقاوم متغير للتحكم في جهد وتيار الخرج.
• آيسيهات التنظيم والتحكم (Regulator and Control ICs): شرائح متكاملة تقوم بوظائف التنظيم، المقارنة، وتوليد الإشارات اللازمة للتحكم في ترانزستورات التنظيم.
• مقاومات ومكثفات صغيرة: لتحديد قيم الجهد والتيار، دوائر التغذية الراجعة، وغيرها من الوظائف.
• مشتتات حرارة (Heat Sinks): لتشتيت الحرارة المتولدة في ترانزستورات التنظيم والمكونات الأخرى التي تسخن.
• مروحة تبريد (Cooling Fan): لسحب الهواء البارد وتدويره داخل الجهاز لتبريد المكونات.
• شاشات العرض الرقمية والدوائر المرتبطة بها: لعرض قيم الجهد والتيار.
• مقابض الضبط (Potentiometers): للتحكم في إعدادات الجهد والتيار.
• موصلات الخرج والمدخل: لتوصيل الجهاز بمصدر الطاقة والدائرة المراد تغذيتها.

الـ Datasheets هي وثائق فنية توفر معلومات مفصلة عن مكون إلكتروني معين (مثل الآيسيهات التنظيمية أو الترانزستورات). هذه الوثائق تحتوي على مواصفات كهربائية، مخططات داخلية، إرشادات تصميم الدوائر، وغيرها من المعلومات التي تهم المهندسين الذين يستخدمون هذه المكونات في تصميم منتجاتهم.

لا تتوفر الـ Datasheets للمكونات الداخلية المحددة المستخدمة في باور سبلاي MR APS 3005D للعامة بسهولة، حيث تعتبر ملكية خاصة بالشركة المصنعة. ومع ذلك، فإن فهم المواصفات الفنية للجهاز كمنتج نهائي (كما هو موضح في دليل المستخدم وقسم المواصفا
