أوسلسكوب ZOTEK ZT-702S: نافذتك المذهلة على عالم الإشارات 2025!

في عالم الإلكترونيات، لا يكفي مجرد قياس القيم العددية للجهد أو التيار أو المقاومة. لفهم سلوك الدوائر المعقدة، تشخيص المشاكل المتقطعة، وتحليل الإشارات الديناميكية، تحتاج إلى أداة قادرة على عرض “صورة” للإشارة الكهربائية بمرور الوقت. هذه الأداة هي الأوسلسكوب. وبينما كانت الأوسلسكوبات في الماضي أجهزة ضخمة ومكلفة، أصبحت الأوسلسكوبات الرقمية المحمولة الآن في متناول الهواة والطلاب والفنيين. ومن بين هذه الأجهزة، يبرز أوسلسكوب ZOTEK ZT-702S كحل مبتكر يجمع بين قوة الأوسلسكوب ومرونة الملتيميتر في جهاز واحد.

أوسلسكوب ZOTEK ZT-702S هو جهاز قياس متعدد الوظائف من شركة ZOTEK، يجمع بذكاء بين إمكانيات الأوسلسكوب الرقمي ووظائف الملتيميتر الرقمي الكامل. هذا يعني أنك لا تحتاج إلى حمل جهازين منفصلين لإجراء القياسات الأساسية وتحليل الإشارات. سواء كنت تعمل على دائرة صوتية، إشارة تحكم من متحكم دقيق، أو تبحث عن ضوضاء في مصدر طاقة، فإن أوسلسكوب ZOTEK ZT-702S يوفر لك الأدوات اللازمة لرؤية ما يحدث في الدائرة. إنه مثالي لورش العمل الصغيرة، المختبرات التعليمية، وحتى للاستخدام الميداني بفضل تصميمه المحمول. في الجوكر للالكترونيات، نحن نقدم أوسلسكوب ZOTEK ZT-702S لنوفر لعملائنا أداة قوية، عملية، واقتصادية لجميع مهام تحليل الإشارات والقياسات الإلكترونية.

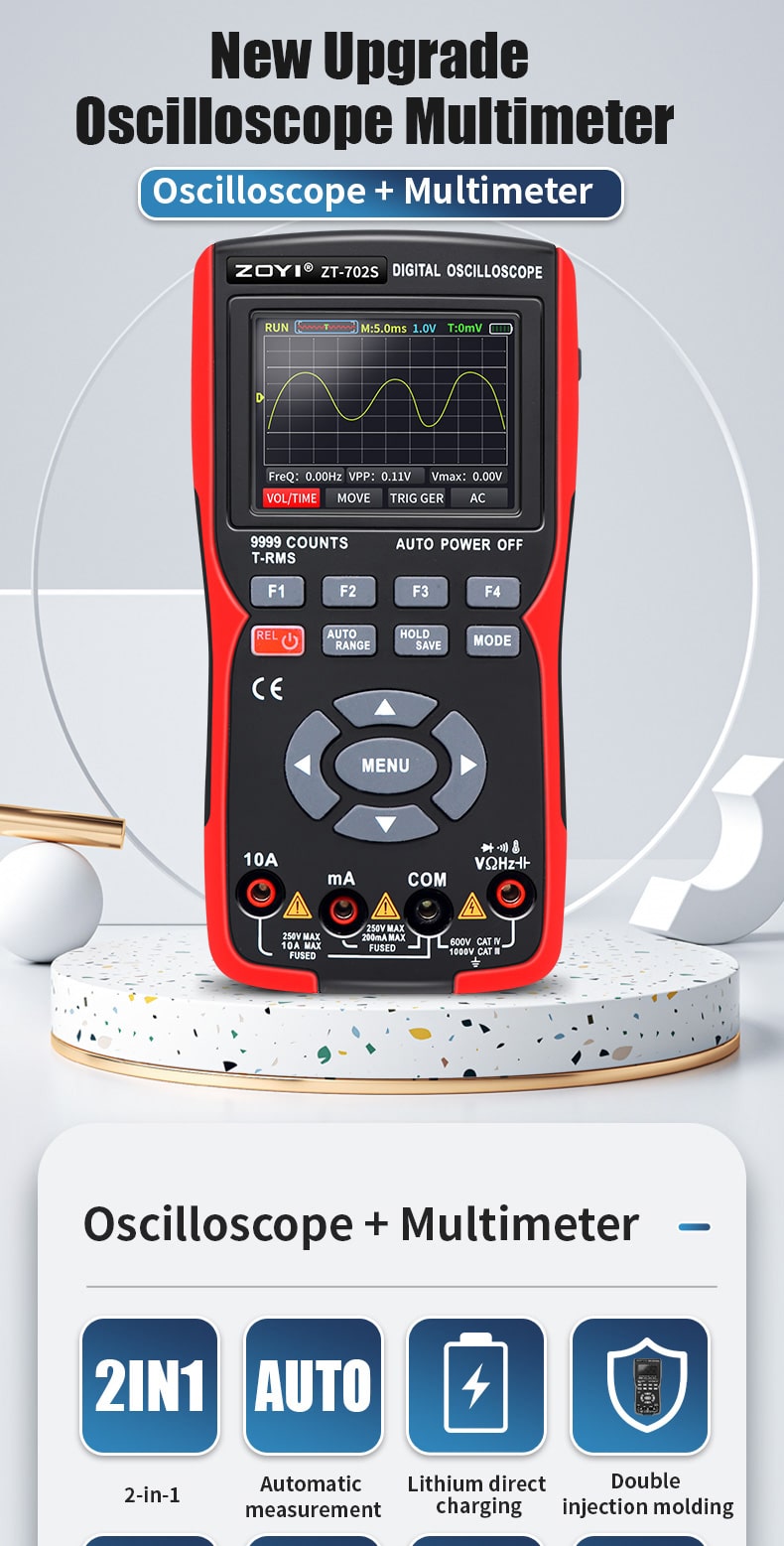

نظرة عامة على أوسلسكوب ZOTEK ZT-702S

أوسلسكوب ZOTEK ZT-702S هو جهاز قياس رقمي يجمع بين وظيفتين أساسيتين في عالم الإلكترونيات: الأوسلسكوب الرقمي والملتيميتر الرقمي. هذا الدمج يجعله أداة شاملة ومناسبة لمجموعة واسعة من التطبيقات، من فحص الدوائر الأساسية إلى تحليل الإشارات المعقدة نسبيًا. يتميز الجهاز بتصميم محمول وشاشة ملونة لعرض البيانات بشكل واضح.

بصفته أوسلسكوبًا، يتيح لك ZOTEK ZT-702S رؤية شكل الموجة للإشارات الكهربائية، مما يمكنك من قياس خصائص مثل التردد، السعة (Amplitude)، الفترة الزمنية، ومراقبة التشوهات أو الضوضاء في الإشارة. وبصفته ملتيميترًا، يوفر جميع وظائف الملتيميتر الرقمي القياسي، بما في ذلك قياس الجهد (DC و AC)، التيار (DC و AC)، المقاومة، السعة، التردد، اختبار الدايود، واختبار الاستمرارية. هذا الدمج يجعل أوسلسكوب ZOTEK ZT-702S أداة قيمة للمهندسين، الفنيين، الطلاب، والهواة الذين يحتاجون إلى جهاز واحد موثوق به لإنجاز مهام القياس والتحليل المتنوعة.

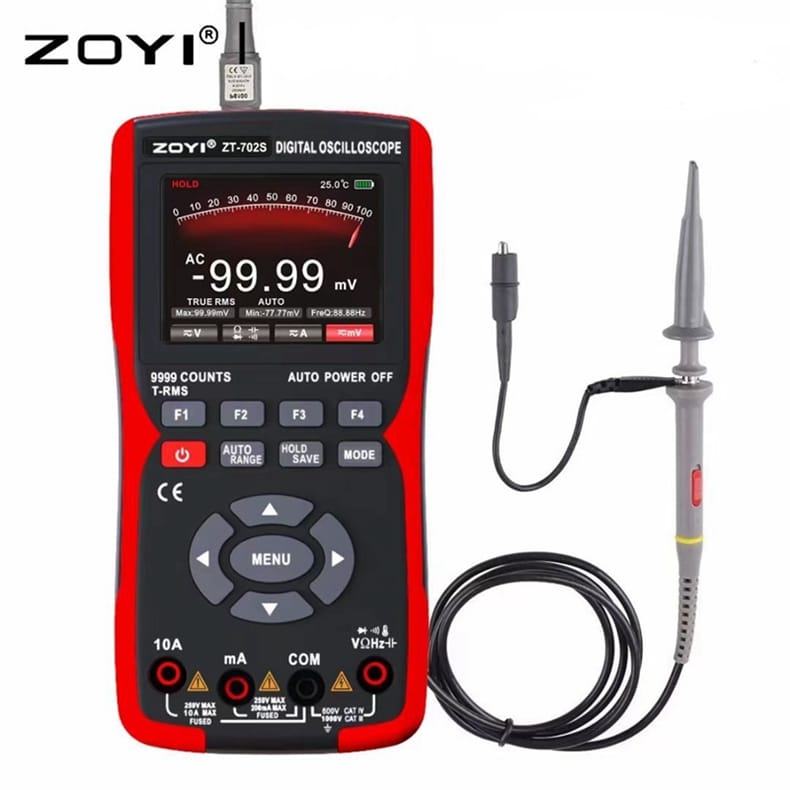

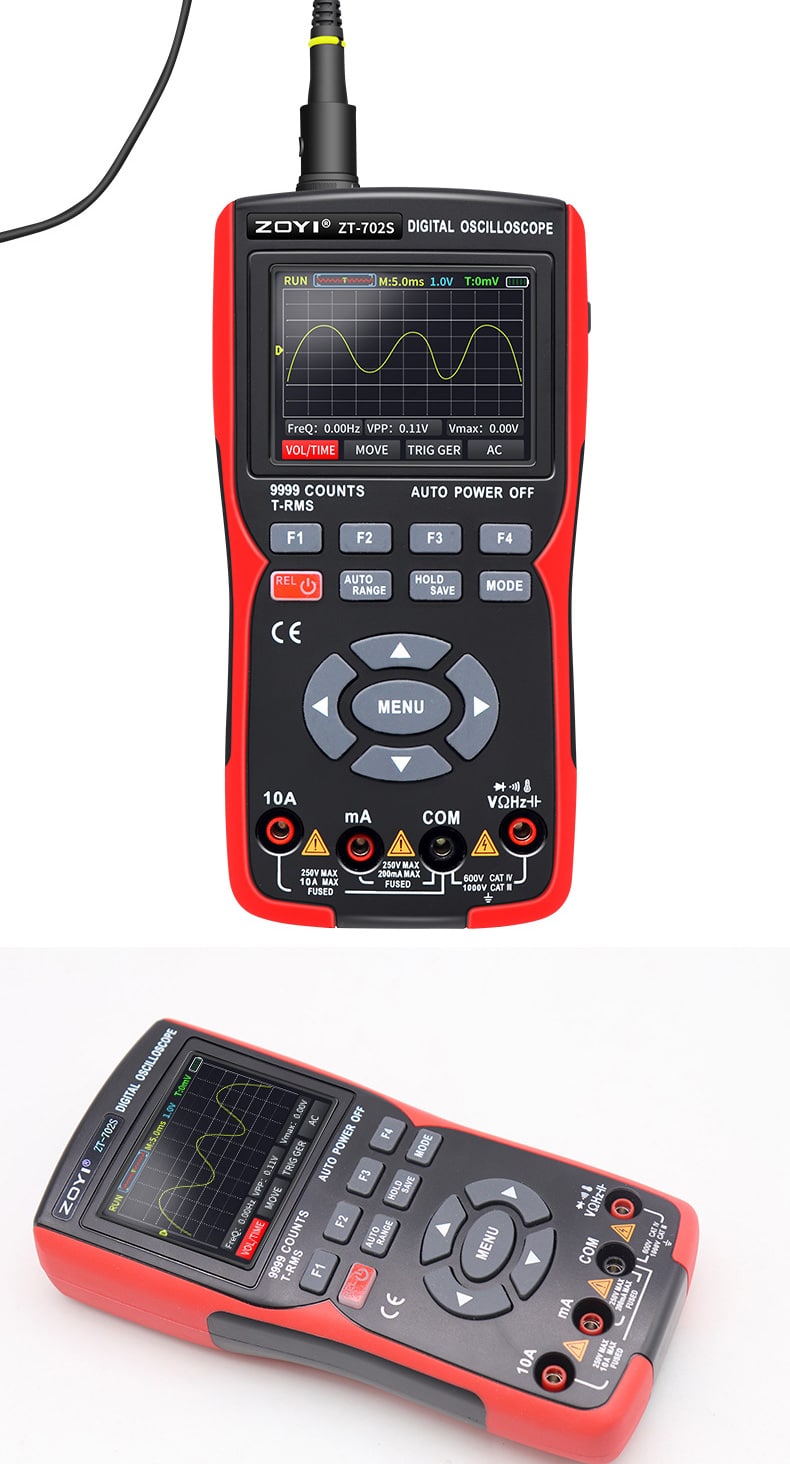

[Image of أوسلسكوب ZOTEK ZT-702S]

أهمية الأوسلسكوب في عالم الإلكترونيات

بينما يُعد الملتيميتر أداة أساسية لقياس القيم العددية الثابتة، فإن الأوسلسكوب هو الأداة الحيوية لفهم سلوك الإشارات الكهربائية المتغيرة بمرور الوقت. تكمن أهمية الأوسلسكوب في قدرته على:

• رؤية شكل الموجة: يمكنك من رؤية كيف يتغير الجهد (أو التيار) مع مرور الوقت، مما يكشف عن شكل الموجة (جيبية، مربعة، مثلثية، نبضية، إلخ).
• قياس خصائص الإشارة الديناميكية: مثل التردد (عدد الدورات في الثانية)، الفترة الزمنية (زمن الدورة الواحدة)، السعة (أقصى قيمة للجهد)، زمن الصعود/السقوط (Rise/Fall Time)، وعرض النبضة (Pulse Width).
• تشخيص المشاكل المعقدة: يمكن استخدامه لتحديد وجود ضوضاء، تذبذبات غير مرغوبة، تشوهات في الإشارة، أو مشاكل توقيت (Timing Issues) في الدوائر الرقمية.
• مقارنة الإشارات: في الأوسلسكوبات متعددة القنوات، يمكنك مقارنة إشارتين مختلفتين في الدائرة لمعرفة علاقتهما الزمنية (مثل فرق الطور).
• اختبار المكونات الحساسة للتردد: مثل المرشحات (Filters) أو دوائر التذبذب (Oscillators).
• فهم سلوك الدوائر: يساعدك على رؤية كيف تؤثر المكونات المختلفة على شكل الإشارة وتوقيتها.

أوسلسكوب ZOTEK ZT-702S، بدمجه لوظائف الأوسلسكوب والملتيميتر، يوفر أداة قوية لجميع هذه المهام، مما يجعله رفيقًا لا يقدر بثمن لأي شخص يتعامل مع الدوائر الإلكترونية.

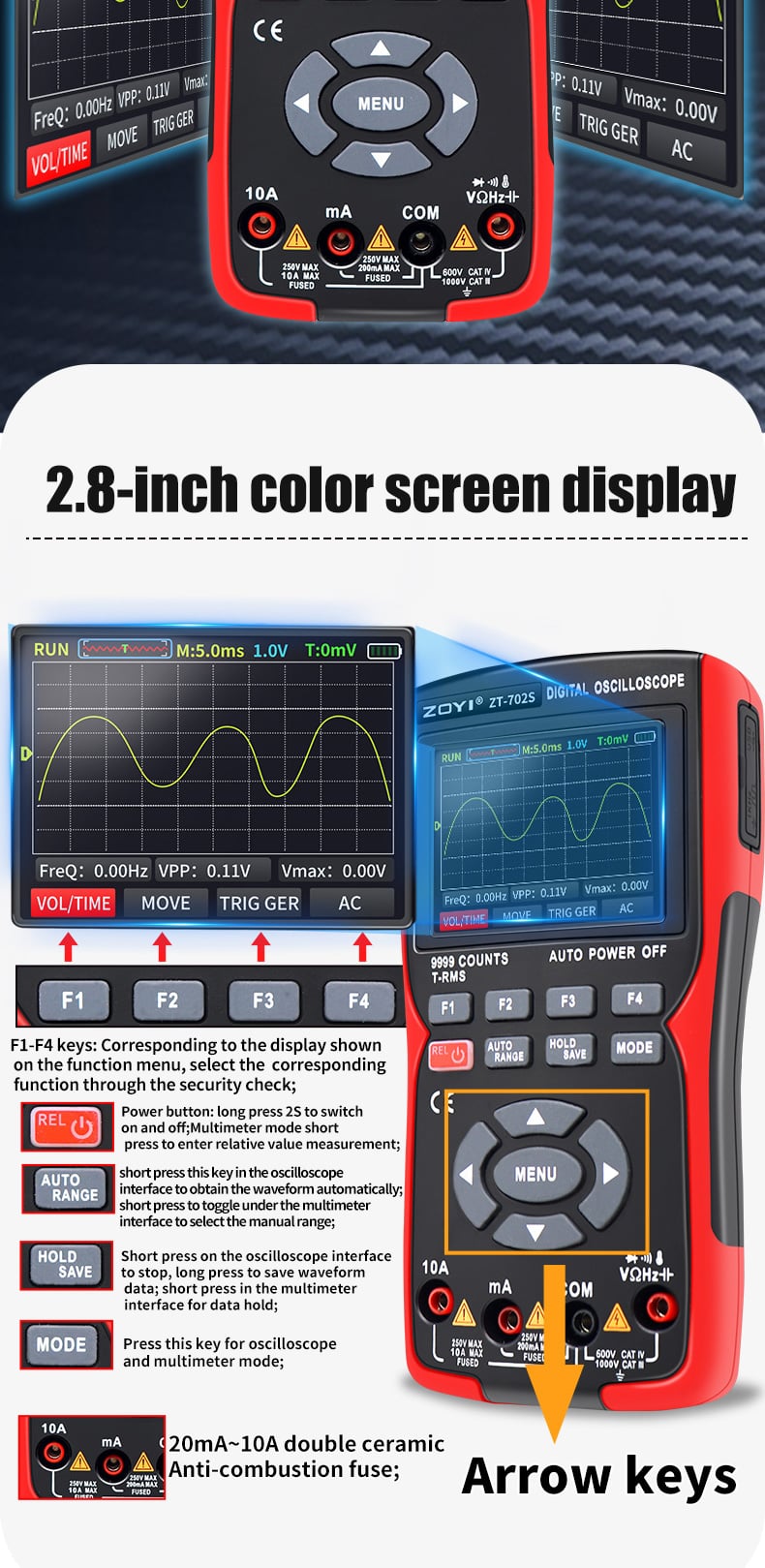

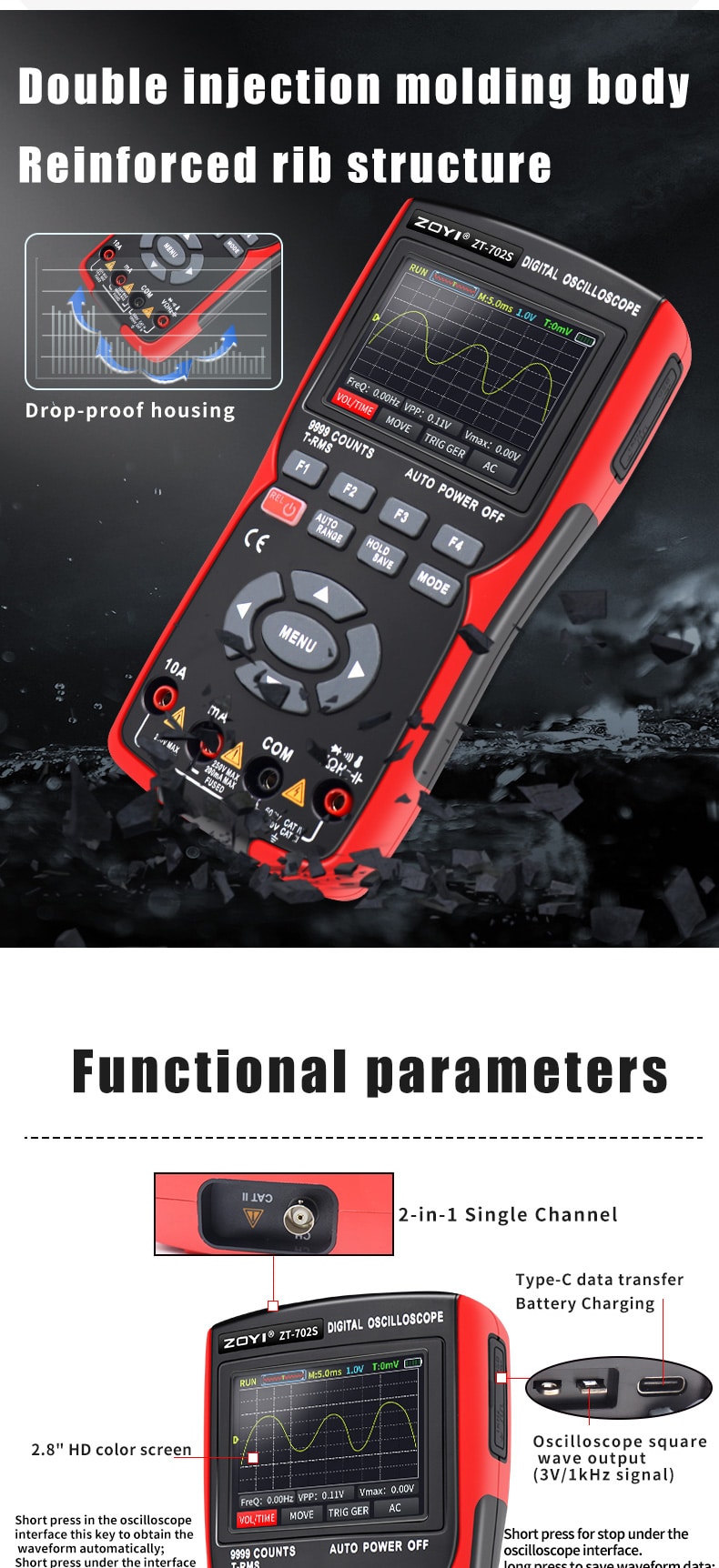

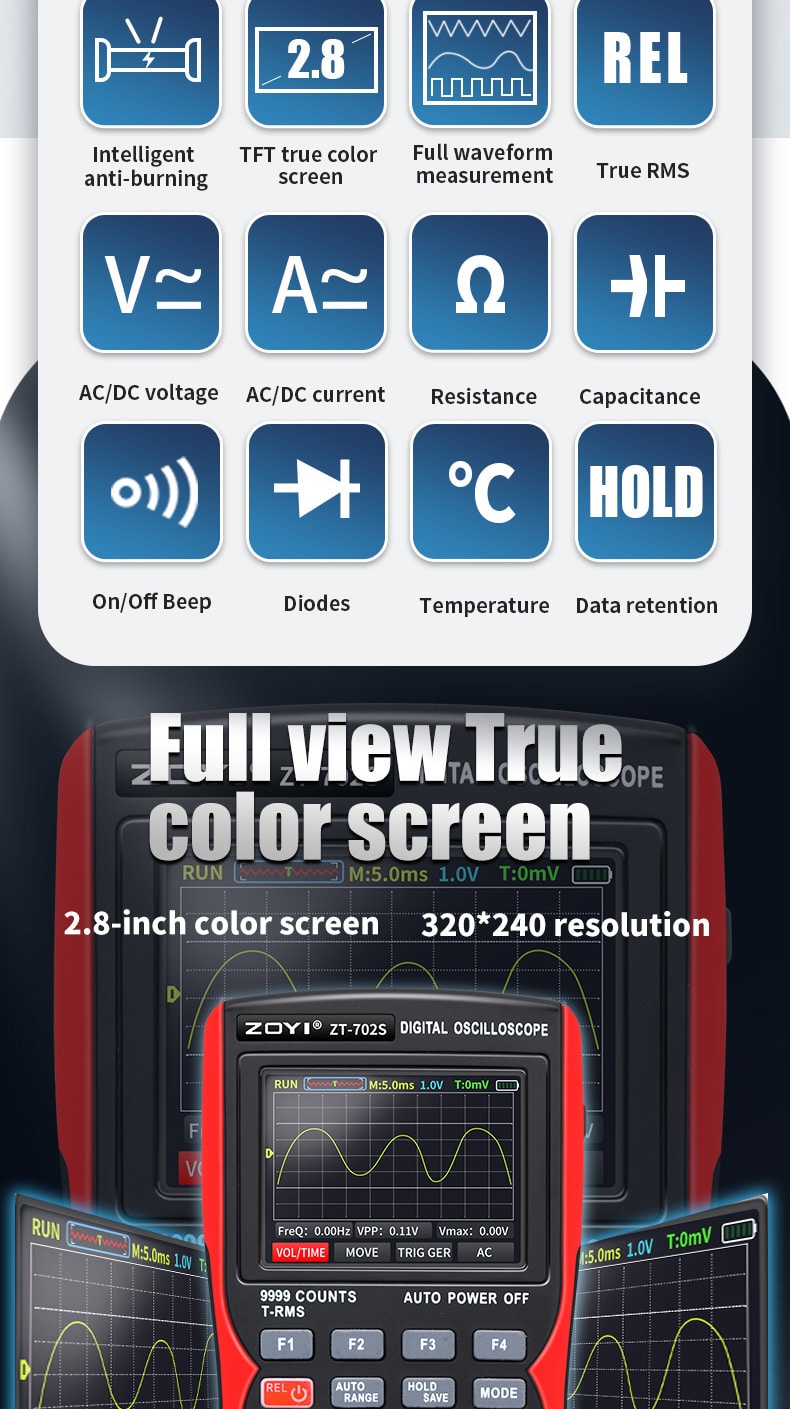

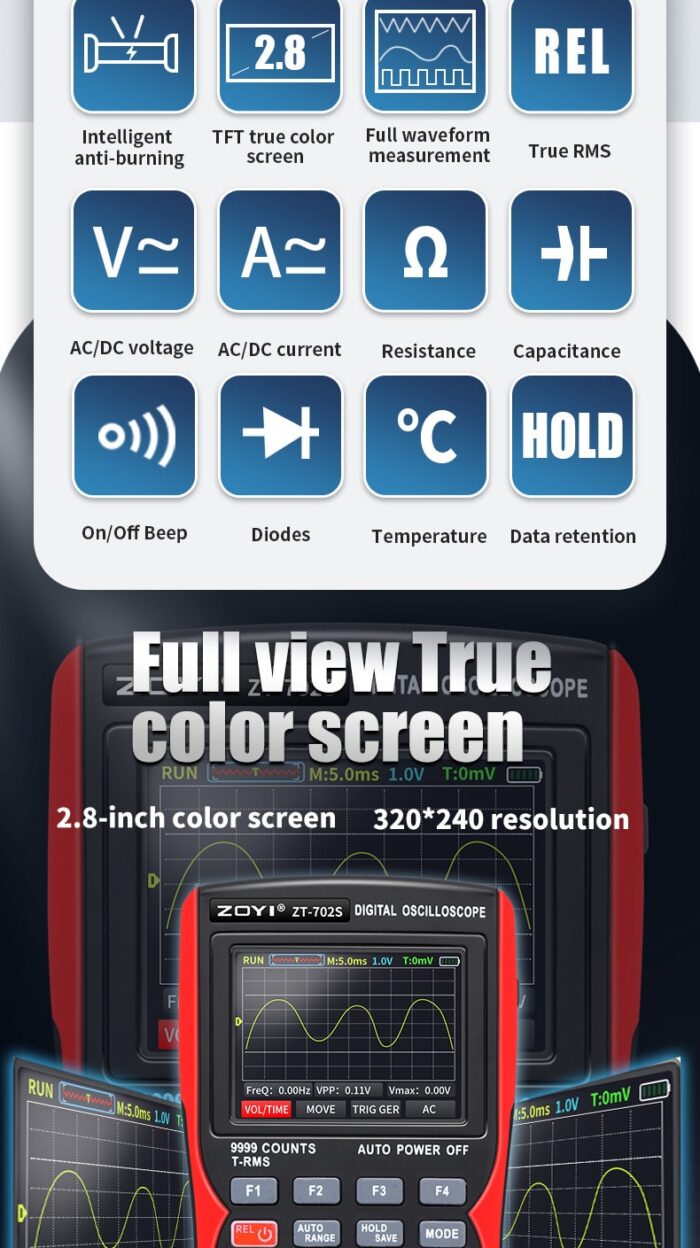

المميزات الرئيسية لأوسلسكوب ZOTEK ZT-702S

يتمتع أوسلسكوب ZOTEK ZT-702S بالعديد من المميزات التي تجعله خيارًا جذابًا للمستخدمين الذين يبحثون عن جهاز متعدد الوظائف:

• جهاز 2 في 1: يجمع بين وظائف الأوسلسكوب الرقمي والملتيميتر الرقمي الكامل في وحدة واحدة.
• أوسلسكوب رقمي: يوفر القدرة على عرض وتحليل أشكال الموجات للإشارات الكهربائية.
• وظائف ملتيميتر كاملة: يشمل قياس الجهد (DC/AC)، التيار (DC/AC)، المقاومة، السعة، التردد، اختبار الدايود، واختبار الاستمرارية.
• شاشة LCD ملونة: لعرض شكل الموجة والقراءات الرقمية بوضوح وسهولة.
• تصميم محمول ومدمج: سهل الحمل والاستخدام في أي مكان.
• واجهة مستخدم بسيطة نسبيًا: مقارنة بالأوسلسكوبات المكتبية المعقدة.
• وضع التشغيل التلقائي (Auto Mode): في وظيفة الأوسلسكوب، يمكن للجهاز محاولة ضبط الإعدادات تلقائيًا لعرض الإشارة بشكل مناسب.
• الاحتفاظ بالبيانات (Data Hold): لتجميد القراءة على الشاشة.
• إضاءة خلفية للشاشة: لسهولة القراءة في ظروف الإضاءة المختلفة.
• مؤشر انخفاض البطارية: ينبهك عندما تحتاج البطارية إلى الشحن.

هذه المميزات تجعل أوسلسكوب ZOTEK ZT-702S أداة قيمة وعملية لمجموعة واسعة من تطبيقات القياس والتحليل.

وظائف الملتيميتر المدمجة في ZOTEK ZT-702S

بالإضافة إلى كونه أوسلسكوبًا، يعمل ZOTEK ZT-702S كملتيميتر رقمي كامل الميزات. هذا يعني أنه يمكنك استخدامه لإجراء جميع القياسات الأساسية التي تقوم بها باستخدام ملتيميتر تقليدي. تشمل وظائف الملتيميتر المدمجة:

• قياس الجهد المستمر (DC Voltage): لقياس جهد البطاريات، مخرجات إمدادات الطاقة DC، والجهد في الدوائر الإلكترونية.
• قياس الجهد المتردد (AC Voltage): لقياس جهد مقابس الحائط والجهد في الدوائر التي تعمل بالتيار المتردد.
• قياس التيار المستمر (DC Current): لقياس تدفق التيار في الدوائر DC.
• قياس التيار المتردد (AC Current): لقياس تدفق التيار في الدوائر AC.
• قياس المقاومة (Resistance): لقياس قيمة المقاومات أو المقاومة الكلية للدائرة.
• قياس السعة (Capacitance): لقياس سعة المكثفات.
• قياس التردد (Frequency): لقياس تردد الإشارات الكهربائية.
• اختبار الدايود (Diode Test): للتحقق من سلامة الدايودات وتحديد جهد الانحياز الأمامي.
• اختبار الاستمرارية (Continuity Test): يصدر جرسًا مسموعًا عند وجود اتصال كهربائي منخفض المقاومة، وهو مفيد لاختبار الأسلاك والتوصيلات.

وجود هذه الوظائف المتكاملة يعني أن أوسلسكوب ZOTEK ZT-702S هو حقًا جهاز 2 في 1، مما يوفر لك مرونة كبيرة في مهام القياس والتشخيص.

ميزات الأوسلسكوب في ZOTEK ZT-702S

الجزء الأوسلسكوبي في ZOTEK ZT-702S يتيح لك رؤية الإشارات الكهربائية وتحليلها. على الرغم من أنه قد لا يحتوي على جميع الميزات المتقدمة للأوسلسكوبات المكتبية عالية الأداء، إلا أنه يوفر إمكانيات كافية للعديد من التطبيقات. تشمل ميزات الأوسلسكوب في ZOTEK ZT-702S:

• عرض شكل الموجة: القدرة على عرض كيف يتغير الجهد مع مرور الوقت.
• قياسات تلقائية: يمكن للجهاز إجراء قياسات تلقائية لخصائص الإشارة مثل التردد، السعة (Vpp, Vmax, Vmin, Vavg, Vrms)، الدورة الزمنية، وغيرها.
• التحكم في المقياس الزمني (Timebase): لضبط مقدار الوقت الذي تمثله كل قسم أفقي على الشاشة.
• التحكم في مقياس الجهد (Voltage Scale): لضبط مقدار الجهد الذي يمثله كل قسم رأسي على الشاشة.
• الزناد (Trigger): لإنشاء صورة مستقرة للإشارة على الشاشة عن طريق بدء المسح عند نقطة معينة على شكل الموجة.
• وضع التشغيل التلقائي (Auto Mode): لمحاولة عرض الإشارة بشكل مستقر تلقائيًا.
• تخزين شكل الموجة (Waveform Storage): قد يسمح الجهاز بحفظ أشكال الموجات الملتقطة لمراجعتها لاحقًا.
• نطاق عرض النطاق (Bandwidth): (تحقق من المواصفات الدقيقة) يحدد أعلى تردد يمكن قياسه بدقة.
• معدل أخذ العينات (Sample Rate): (تحقق من المواصفات الدقيقة) يحدد عدد النقاط التي يأخذها الجهاز من الإشارة في الثانية.

هذه الميزات تجعل أوسلسكوب ZOTEK ZT-702S أداة قوية للمبتدئين والهواة الذين يرغبون في التعمق في عالم تحليل الإشارات الإلكترونية.

[Image of شاشة أوسلسكوب ZOTEK ZT-702S تعرض شكل موجة]

مخطط مقارنة بين أوسلسكوب ZOTEK ZT-702S وأجهزة قياس أخرى

لمساعدتك في فهم موقع أوسلسكوب ZOTEK ZT-702S مقارنة بأجهزة القياس الأخرى، إليك مخطط مقارنة موجز:

يُظهر هذا المخطط أن أوسلسكوب ZOTEK ZT-702S يوفر حلاً متوازنًا يجمع بين قابلية الحمل، وظائف الملتيميتر الكاملة، وقدرات الأوسلسكوب الأساسية، مما يجعله خيارًا ممتازًا للمستخدمين الذين يحتاجون إلى جهاز واحد للعديد من المهام.

المواصفات الفنية التفصيلية لأوسلسكوب ZOTEK ZT-702S

للمستخدمين الذين يحتاجون إلى معرفة المواصفات الدقيقة للجهاز، إليك جدول يلخص المواصفات الفنية الرئيسية لأوسلسكوب ZOTEK ZT-702S. يرجى ملاحظة أن هذه القيم هي نموذجية وقد تختلف قليلاً بين الإصدارات المختلفة، ويُنصح دائمًا بالرجوع إلى دليل المستخدم الخاص بالمنتج للحصول على أدق المعلومات.

تُظهر هذه المواصفات أن أوسلسكوب ZOTEK ZT-702S يوفر مجموعة واسعة من إمكانيات القياس والتحليل في جهاز واحد محمول.

كيف يعمل أوسلسكوب ZOTEK ZT-702S (المبدأ)

يعمل أوسلسكوب ZOTEK ZT-702S، كغيره من الأوسلسكوبات الرقمية، على تحويل الإشارة الكهربائية التناظرية إلى بيانات رقمية يمكن معالجتها وعرضها. المبدأ الأساسي يتضمن الخطوات التالية:

1. التهيئة (Conditioning): يتم تمرير الإشارة الكهربائية المدخلة عبر دوائر تهيئة تقوم بتكبيرها أو تصغيرها (حسب مقياس الجهد الذي تم ضبطه) وتصفيتها لإزالة أي ضوضاء غير مرغوبة.
2. أخذ العينات (Sampling): تقوم دائرة أخذ العينات بأخذ قراءات (عينات) من الإشارة المهيأة على فترات زمنية منتظمة وسريعة جدًا (يحددها معدل أخذ العينات).
3. التحويل التناظري الرقمي (Analog-to-Digital Conversion – ADC): يتم تحويل كل عينة تناظرية إلى قيمة رقمية مقابلة بواسطة محول تناظري رقمي (ADC). دقة هذا المحول (عدد البتات) تحدد دقة القياس الرأسي.
4. التخزين في الذاكرة (Memory Storage): يتم تخزين القيم الرقمية للعينات في ذاكرة الجهاز (يحددها عمق الذاكرة).
5. المعالجة (Processing): يقوم المعالج الدقيق (MCU) في الجهاز بمعالجة البيانات الرقمية المخزنة. يتضمن ذلك إجراء القياسات التلقائية (مثل حساب التردد، السعة، إلخ) وتجهيز البيانات للعرض.
6. العرض (Display): يتم عرض البيانات المعالجة على شاشة LCD الملونة كشكل موجة (رسم بياني للجهد مقابل الوقت) بالإضافة إلى القراءات الرقمية للقياسات.
7. الزناد (Triggering): تلعب دائرة الزناد دورًا حاسمًا في الأوسلسكوب. تقوم بمراقبة الإشارة وتحديد نقطة معينة (مثل مستوى جهد معين على حافة صاعدة أو ساقطة) لبدء عملية أخذ العينات والعرض. هذا يضمن أن شكل الموجة يظهر مستقرًا على الشاشة.

أما وظائف الملتيميتر، فتعتمد على دوائر قياس مختلفة (لقياس الجهد، التيار، المقاومة، إلخ) تقوم أيضًا بتحويل القيم المقاسة إلى بيانات رقمية لعرضها على الشاشة. المعالج الدقيق هو الذي يدير كلا الوضعين (الأوسلسكوب والملتيميتر) ويعرض المعلومات المناسبة على الشاشة.

[Image of رسم بياني يوضح مبدأ عمل الأوسلسكوب الرقمي]

المكونات الداخلية والـ Datasheet لأوسلسكوب ZOTEK ZT-702S

يتكون أوسلسكوب ZOTEK ZT-702S داخليًا من مجموعة معقدة من المكونات الإلكترونية، والتي تعمل معًا لالتقاط الإشارات، معالجتها، وعرضها. المكونات الرئيسية تشمل:

• محول تناظري رقمي (ADC): لتحويل الإشارة التناظرية إلى بيانات رقمية.
• معالج دقيق (MCU – Microcontroller Unit): هو العقل المدبر للجهاز، يقوم بإدارة عملية أخذ العينات، معالجة البيانات، إجراء القياسات التلقائية، التحكم في الشاشة، وإدارة واجهة المستخدم.
• ذاكرة (Memory): لتخزين البيانات الرقمية للإشارات الملتقطة (ذاكرة شكل الموجة) وبيانات الإعدادات.
• دوائر معالجة الإشارة (Signal Conditioning Circuitry): تتضمن مكبرات الصوت (Amplifiers)، مخففات الصوت (Attenuators)، ومرشحات (Filters) لتهيئة الإشارة قبل تحويلها إلى رقمية.
• دائرة الزناد (Trigger Circuitry): لتحديد نقطة بدء التقاط الإشارة.
• دائرة الملتيميتر: تتضمن دوائر قياس الجهد، التيار، المقاومة، السعة، إلخ.
• شاشة العرض (Display): شاشة LCD ملونة لعرض أشكال الموجات والقراءات.
• دائرة إدارة الطاقة: لتنظيم وتوزيع الطاقة من البطارية أو مصدر الطاقة الخارجي إلى المكونات المختلفة.

الـ Da
