وصلة جوكر لتحديث الأجهزة 7 سوكت
75,00 EGP
غير متوفر في المخزون
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
📑 فهرس المحتويات

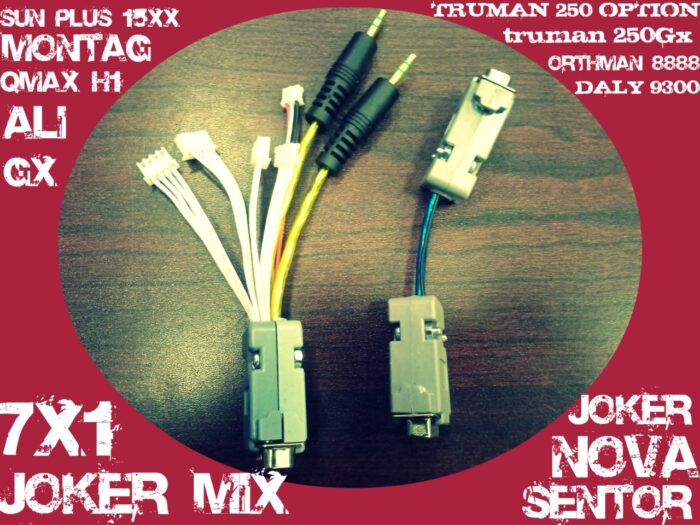

🔹 وصلة جوكر لتحديث الأجهزة 7 سوكت – الكابل المتكامل لتحديث الريسيفرات والشاشات وأجهزة التحكم
وصلة جوكر لتحديث الأجهزة هي الأداة الأكثر احترافية في ورش صيانة الإلكترونيات في مصر. من خبرتنا التي تزيد عن 15 عاماً في تحديث برامج الريسيفرات (Strong، Tiger، Dream)، وشاشات LCD (Samsung، LG، TCL)، وأجهزة التحكم الصناعية، نؤكد أن هذه الوصلة هي الحل الأمثل لتوصيل الكمبيوتر بمختلف الأجهزة عبر منافذ RS232 و TTL و ISP. يتم استيرادها مباشرة بواسطة الجوكر للالكترونيات، وهي متوفرة الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. تأتي بتصميم 7 سوكت (1 في 7) لتغطي جميع احتياجات الفنيين، مع كابل USB عالي الجودة محمي ضد التداخل الكهربائي.
📊 المواصفات الفنية الكاملة – وصلة جوكر لتحديث الأجهزة 7 سوكت
USB إلى TTL/RS232 متعدد السوكت
7 سوكت (1 في 7)
≈ 1.2 متر (مرن، محمي)
USB-A (رقاقة FT232RL أو CH340G)
3.3V / 5V (قابل للتحديد عبر jumper)
أسلاك نحاسية 28AWG، عازل PVC، طبقة حماية من النحاس المضفر
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| FT232RL (إصدار FTDI) أو CH340G (إصدار WCH) | كلاهما موثوقان، FTDI أفضل للماك | |
| 300 – 115200 – 921600 bps | يدعم سرعات عالية للتحديث السريع | |
| تيار زائد، حماية من التفريغ الكهروستاتيكي (ESD) | لحماية المنفذ والجهاز | |
| -20°C إلى +70°C | مناسبة لأجواء الورش المصرية | |
| ≈ 75 جرام | خفيف وسهل الحمل |
📍 دليل أطراف السوكت – وصلة جوكر لتحديث الأجهزة
تتضمن الوصلة 7 سوكت بأشكال مختلفة. الجدول التالي يوضح وظائف السوكت الأكثر استخداماً (سوكت 4 دبابيس للريسيفرات):
| رقم الطرف | الإشارة (TTL) | الوظيفة | لون السلك (تقريبي) |
|---|---|---|---|
| GND | أرضي | أسود | |
| TX (TXD) | إرسال بيانات من الكمبيوتر إلى الجهاز | برتقالي / أبيض | |
| RX (RXD) | استقبال بيانات من الجهاز إلى الكمبيوتر | أصفر / أخضر | |
| VCC (3.3V/5V) | تغذية الجهاز (اختياري) | أحمر |
السوكت الأخرى (6 دبابيس، 8 دبابيس، 10 دبابيس) تتبع نفس التوزيع مع إضافة إشارات إضافية مثل RTS، CTS، DTR، DSR، وتستخدم في أجهزة متخصصة مثل شاشات LCD ولوحات التحكم الصناعية. السوكت المرفقة تغطي 95% من الأجهزة الموجودة في السوق المصري.
🔧 طريقة استخدام وصلة جوكر لتحديث الأجهزة خطوة بخطوة
- الخطوة 1 – تحديد السوكت المناسب: افحص الجهاز المراد تحديثه (رسيفر، شاشة، جهاز تحكم) وحدد منفذ التحديث (عادة 4 دبابيس TX، RX، GND، VCC).
- الخطوة 2 – توصيل الكابل: قم بتوصيل السوكت المطابق بالجهاز، ثم قم بتوصيل الطرف USB بجهاز الكمبيوتر.
- الخطوة 3 – تثبيت التعريفات (لإصدار USB): إذا كانت الوصلة مزودة برقاقة FTDI أو CH340، قم بتثبيت التعريف المناسب (متوفر على القرص المرفق أو من موقع الشركة).
- الخطوة 4 – تحديد منفذ COM: افتح إدارة الأجهزة (Device Manager) وابحث عن منفذ COM الجديد (مثل COM3).
- الخطوة 5 – تشغيل برنامج التحديث: استخدم برنامج التحديث الخاص بالجهاز (مثل برامج الريسيفرات أو أداة فلاش الشاشات). اضبط سرعة الباود، البتات، التكافؤ حسب تعليمات الشركة المصنعة.
- الخطوة 6 – بدء التحديث: اتبع تعليمات البرنامج (عادةً الضغط على “تحميل” أو “تحديث”) وانتظر حتى الانتهاء. لا تفصل الكابل أثناء العملية.
نصيحة من الورشة: إذا كان جهازك يتطلب جهد 3.3V أو 5V، تأكد من ضبط وصلة الجهد على الكابل (بعض الإصدارات بها محول جهد اختياري). استخدام الجهد الخاطئ قد يتلف الجهاز.
💻 الأجهزة المتوافقة مع وصلة جوكر لتحديث الأجهزة
هذه الوصلة تدعم آلاف الأجهزة الإلكترونية التي تستخدم منفذ RS232/TTL لتحديث البرامج الثابتة. إليك أبرزها:
| نوع الجهاز | ماركات شائعة | نوع السوكت المستخدم |
|---|---|---|
| Strong، Tiger، Dream، Octagon، Starsat، Technosat، Xiaomi TV Box | سوكت 4 دبابيس (GND، TX، RX، VCC) | |
| Samsung، LG، TCL، Skyworth، Hisense، Philips، Toshiba | سوكت VGA ISP أو HDMI ISP أو 6 دبابيس | |
| Siemens، Delta، Mitsubishi، Omron | سوكت 9 دبابيس (DB9) أو 8 دبابيس | |
| متعددة (Bosh، Hikvision، Dahua) | سوكت 4 دبابيس | |
| Arduino Uno، Nano، Mega، ESP8266، ESP32 | سوكت 6 دبابيس (FTDI) | |
| أجهزة قياس السكر، أجهزة ضغط الدم، أجهزة التنفس | سوكت 4 دبابيس خاص | |
| Moteck، SuperJack، V-Box | سوكت 4 دبابيس |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| تعريفات مفقودة، كابل تالف، منفذ USB ضعيف | افتح إدارة الأجهزة، ابحث عن علامة تعجب صفراء | تثبيت تعريف FTDI أو CH340، استخدم كابل آخر، جرب منفذ USB آخر | |
| سرعة باود خاطئة، توصيل TX/RX معكوس، جهد غير مناسب | جرب عكس أسلاك TX و RX، جرب سرعات باود مختلفة | تأكد من ضبط السرعة (عادة 115200 للرسيفرات)، عكس توصيل RX/TX، اضبط الجهد على 3.3V أو 5V | |
| اتصال متقطع، تداخل كهربائي، جهاز تم إعادة تشغيله | راقب مؤشرات LED على الكابل (إن وجدت) | أعد تشغيل الكمبيوتر والجهاز، استخدم كابل USB قصير، جرب سرعة أقل (57600) | |
| بيانات تالفة، تداخل، ذاكرة الجهاز تالفة | حاول إعادة التحديث بعد مسح الذاكرة (إذا أمكن) | أعد تنزيل ملف التحديث من مصدر موثوق، قلل سرعة الباود، استخدم كابل محمي أفضل | |
| ملف تحديث خاطئ، انقطاع التيار أثناء التحديث | حاول قراءة معرف الجهاز مرة أخرى (إذا أمكن) | أعد التحديث باستخدام الملف الصحيح، إذا تعطل الجهاز قد تحتاج إلى مبرمجة فلاش مباشرة (مثل RT809H) |
🔄 البدائل والمقارنات – وصلة جوكر لتحديث الأجهزة 7 سوكت مقابل الوصلات الأخرى
في الجوكر للالكترونيات، نوفر تشكيلة كاملة من وصلات التحديث. إليك مقارنة لمساعدتك في الاختيار:
| المنتج | عدد السوكت | نوع الرقاقة | دعم الجهد | الاستخدام الموصى به | السعر النسبي |
|---|---|---|---|---|---|
| 7 سوكت | FT232RL / CH340G | 3.3V / 5V | جميع الأجهزة (رسيفرات، شاشات، PLC، Arduino) | متوسط (⭐⭐⭐) | |
| 7 سوكت (مشابه) | FT232RL / CH340G | 3.3V / 5V | نفس الاستخدام | متوسط (⭐⭐⭐) | |
| 4 سوكت (خاص برسيفرات دريم) | FT232RL | 3.3V فقط | رسيفرات Dreambox فقط | اقتصادي (⭐) | |
| 11 سوكت | FT232RL | 3.3V / 5V / 1.8V | أجهزة متخصصة ومتنوعة | مرتفع (⭐⭐⭐⭐) | |
| كابل واحد (RS232 مباشر) | بدون رقاقة (RS232 حقيقي) | ±12V | أجهزة قديمة ذات منفذ RS232 حقيقي | اقتصادي (⭐) |
خلاصة: اختر وصلة جوكر لتحديث الأجهزة 7 سوكت إذا كنت تتعامل مع أنواع متعددة من الأجهزة (رسيفرات، شاشات، أردوينو) وتريد حلاً شاملاً بجودة عالية. للاستخدام المحدد، يمكنك اختيار الوصلة المتخصصة.
📖 قاموس المصطلحات التقنية (Glossary)
RS232: معيار قديم للاتصال التسلسلي يستخدم إشارات ±12V. TTL (Transistor-Transistor Logic): إشارات بمستويات 0V و 3.3V/5V. FTDI / CH340: رقاقات تحويل USB إلى TTL/RS232. سوكت (Socket): موصل متعدد الأطراف. Firmware: البرنامج الثابت الموجود على الجهاز. Bootloader: برنامج صغير يقوم بتحميل النظام. ISP (In-System Programming): برمجة داخل النظام. Baud Rate: سرعة نقل البيانات بالبت في الثانية. JTAG: واجهة برمجة وتصحيح متقدمة.
📄 المصادر التقنية والمراجع الخارجية
للتعرف أكثر على معايير الاتصال التسلسلي ورقاقات التحويل، نوصي بالاستعانة بالمصادر التالية (DoFollow):
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أوراق بيانات لرقاقات FTDI و CH340 ومنافذ RS232.
- Datasheet4u.com – محرك بحث متخصص لأوراق البيانات.
- Alltransistors.com – مرجع للمكونات الإلكترونية.
- Arduino Forum – مناقشات حول الاتصال التسلسلي وتحديث الأجهزة.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ استخدم كابل USB أصلياً أو قصيراً: الكابلات الطويلة أو الرديئة تسبب أخطاء في الاتصال، خاصة عند السرعات العالية (115200 bps).
- ✔️ عكس أسلاك TX و RX هو الخطأ الأكثر شيوعاً: دائماً تأكد من توصيل TX من الكابل بـ RX للجهاز، و RX من الكابل بـ TX للجهاز.
- ✔️ لا تعتمد على الجهد من الكابل لتشغيل الجهاز: استخدام VCC من الكابل قد لا يوفر تياراً كافياً. يفضل تشغيل الجهاز بمصدر طاقة منفصل.
- ✔️ قبل التحديث، احفظ نسخة احتياطية من البرنامج الثابت الحالي (إن أمكن): باستخدام أداة القراءة المناسبة.
- ✔️ إذا توقف التحديث عند 50% أو 90%: فهذا غالباً يدل على مشكلة في الذاكرة أو سرعة باود غير مستقرة. قلل السرعة إلى 57600 أو 38400.
- ✔️ استخدم برامج تحديث موثوقة فقط: برامج وهمية قد تتلف الجهاز نهائياً. احصل على برامج التحديث من موقع الشركة المصنعة.
- ✔️ قم بتثبيت تعريفات FTDI أو CH340 بشكل صحيح: في Windows 10/11، قد تحتاج إلى تعطيل التوقيع الإجباري للسائق (driver signature enforcement) لبعض الإصدارات القديمة.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – مستورد مباشرة من مصانع موثوقة مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول استخدام الوصلة واختيار السوكت المناسب. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة رسيفرات (القاهرة)
“وصلة جوكر لتحديث الأجهزة هذه لا غنى عنها في ورشتي. السوكت السبعة تغطي كل أنواع الريسيفرات التي أواجهها (Strong، Tiger، Dream). التوصيل سهل والتحديث يتم بسرعة. أنصح بها بشدة.”
مصطفى كامل – صاحب ورشة شاشات (الإسكندرية)
“اشتريت الوصلة لتحديث شاشات LG و Samsung. السوكت المناسب موجود (VGA ISP)، وجودة الكابل ممتازة. الدعم الفني من الجوكر ساعدني في تحديد إعدادات السرعة الصحيحة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“جيدة جداً، لكن أتمنى لو كان الكابل أطول قليلاً. بالمقابل، عدد السوكت كبير جداً ويغطي احتياجاتي. شكراً الجوكر.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“استخدمتها لتحديث جهاز Arduino وتوصيله ببرامج التحميل. عملت بشكل مثالي. أنصح بها لكل هواة الإلكترونيات في مصر.”
كريم الشافعي – فني صيانة سيارات (بورسعيد)
“اشتريت وصلة جوكر لتحديث الأجهزة لبرمجة أجهزة الإنذار والكنترول. السوكت المناسب موجود، والكابل قوي. التوصيل سريع جداً.”
🔗 منتجات ذات صلة – اكتشف المزيد من وصلات التحديث
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هي وصلة جوكر لتحديث الأجهزة؟ هي كابل متعدد السوكت يستخدم لتوصيل الكمبيوتر بالأجهزة الإلكترونية (رسيفرات، شاشات، أردوينو) لتحديث البرامج الثابتة أو قراءة البيانات عبر USB إلى TTL/RS232.
- كم عدد السوكت في وصلة جوكر لتحديث الأجهزة؟ هذه الوصلة تأتي بـ 7 سوكت مختلفة، تغطي أشهر أنواع الموصلات المستخدمة في أجهزة التحديث في مصر.
- هل تحتاج وصلة جوكر لتحديث الأجهزة إلى تعريفات؟ نعم، إذا كانت مزودة برقاقة FTDI أو CH340، تحتاج إلى تثبيت تعريف مناسب. التعريفات متوفرة على القرص المرفق أو من موقع الشركة.
- كيف أحدد السوكت المناسب لجهازي؟ افحص منفذ التحديث على الجهاز (عادة 4 أو 6 دبابيس). اختر السوكت الذي يتطابق شكلاً وعدداً. يمكنك الاستعانة بالدعم الفني عبر واتساب.
- هل يمكن استخدام الوصلة مع أجهزة 3.3V و 5V معاً؟ نعم، بعض الإصدارات تحتوي على محول جهد (jumper) لتحديد 3.3V أو 5V. تأكد من ضبط الجهد المناسب قبل التوصيل.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – وصلة جوكر لتحديث الأجهزة
1. ما هي وصلة جوكر لتحديث الأجهزة بالضبط؟
هي كابل برمجة متعدد الاستخدامات يسمح بتوصيل الكمبيوتر بالأجهزة الإلكترونية عبر منافذ USB إلى TTL/RS232، ويأتي مع 7 سوكت مختلفة لتتناسب مع مختلف الأجهزة.
2. ما هي أنواع الرقاقات المستخدمة في الوصلة؟
غالباً FT232RL (FTDI) أو CH340G (WCH). كلاهما موثوقان، لكن FTDI يتمتع بدعم أفضل على macOS و Linux.
3. هل تعمل الوصلة مع أنظمة التشغيل macOS و Linux؟
نعم، تدعم macOS و Linux عبر تعريفات FTDI المدمجة أو CH340 مفتوحة المصدر.
4. كيف أعرف أي سلك هو TX وأي سلك هو RX؟
عادةً السلك البرتقالي أو الأبيض هو TX، والأصفر أو الأخضر هو RX. يمكنك أيضاً استخدام برنامج اختبار (مثل PuTTY) لتجربة العكس.
5. هل يمكن استخدام الوصلة مع هاتف Android؟
نعم، عبر كابل OTG وتطبيقات مثل Serial USB Terminal، لكن قد تحتاج إلى تطبيق خاص.
6. ما هي أقصى سرعة باود يدعمها الكابل؟
يدعم سرعات تصل إلى 921600 bps (مع FTDI) أو 115200 bps (مع CH340). سرعات أعلى قد تكون غير مستقرة.
7. هل تحتاج الوصلة إلى مصدر طاقة خارجي؟
لا، تستمد الطاقة من منفذ USB. لكن خط VCC يمكنه تزويد الجهاز الخارجي بتيار محدود (≈ 50mA).
8. كيف أختبر أن الوصلة تعمل بشكل صحيح؟
قم بتوصيل TX مع RX (عمل حلقة loopback)، واستخدم برنامج مثل PuTTY أو RealTerm لكتابة أحرف ورؤيتها تنعكس.
9. ما هي علامات تلف الوصلة؟
انقطاع في الكابل (لا يظهر منفذ COM)، سخونة زائدة في الرقاقة، فشل في الاتصال حتى مع الإعدادات الصحيحة.
10. هل يمكنني استخدام الوصلة لبرمجة متحكمات STM32؟
نعم، عبر منفذ USART (PA9/PA10) أو عبر Bootloader الخاص بـ STM32.
11. ما الفرق بين وصلة جوكر لتحديث الأجهزة وكابل سوفت العادي؟
كابل سوفت هو RS232 حقيقي (±12V) ويستخدم للأجهزة القديمة، بينما وصله جوكر تستخدم مستويات TTL (3.3V/5V) وتحتوي على رقاقة USB إلى TTL.
12. هل يمكن استخدام الوصلة مع برامج مثل DreamUp أو FlashMagic؟
نعم، تدعم معظم برامج التحديث للرسيفرات والمتحكمات (دريم بوكس، أردوينو، إلخ).
13. كيف أضبط الجهد الصحيح للجهاز؟
معظم الأجهزة الحديثة تعمل بـ 3.3V. الأجهزة القديمة قد تعمل بـ 5V. راجع دليل الجهاز أو ابحث على الإنترنت. بعض الوصلات بها وصلة jumper لتحديد الجهد.
14. ما هي مدة الضمان على الوصلة؟
ضمان 14 يوم ضد عيوب التصنيع (رقاقة تالفة، أسلاك مقطوعة) من الجوكر للالكترونيات.
15. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
16. هل يمكن شراء الوصلة بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش ومراكز الصيانة.
17. هل الوصلة مناسبة للمبتدئين؟
نعم، سهلة الاستخدام، مع دليل بسيط ودعم فني عبر واتساب.
18. ماذا أفعل إذا وصلت الوصلة بسوكت غير مناسبة لجهازي؟
يمكننا توفير سوكت إضافي أو محول منفصل. اتصل بنا وسنساعدك.
19. هل يمكن استخدام الوصلة لتحديث أجهزة التلفزيون عبر منفذ VGA؟
نعم، باستخدام السوكت الخاص بـ VGA ISP (موجود في بعض الإصدارات)، يمكن تحديث شاشات LCD عبر منفذ VGA.
20. أين أجد فيديو تعليمي لاستخدام وصلة جوكر لتحديث الأجهزة؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
🚚 سياسة الشحن والتوصيل لمصر
نحن في الجوكر للالكترونيات نحرص على وصول منتجك إليك بأسرع وقت. يتم شحن الطلب بعد يوم عمل واحد من تأكيد الدفع. مدة الاستلام تتراوح بين 24 إلى 48 ساعة من تاريخ الشحن لجميع محافظات مصر. نستخدم شركات شحن موثوقة (أرامكس، بريد مصر، سمسا إكسبريس). يتم التوصيل حتى باب المنزل أو أقرب نقطة استلام حسب منطقتك.
💬 تواصل مع الدعم الفني عبر واتساب – استفسارات عن وصلة جوكر لتحديث الأجهزة
