كابل سوفت
35,00 EGP
الوصف
📑 فهرس المحتويات

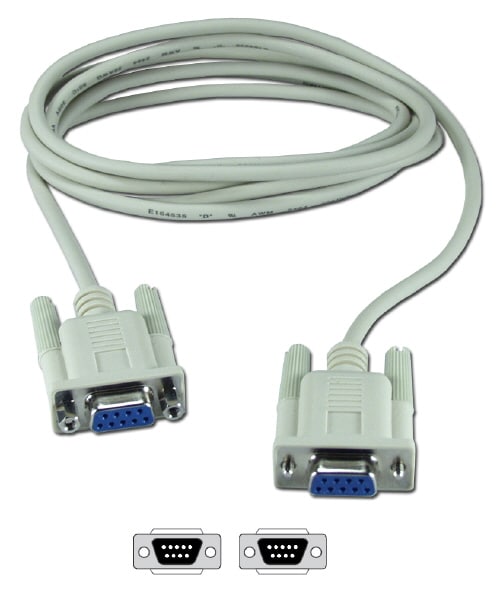

🔹 كابل سوفت – الكابل التسلسلي المباشر RS232 لتحديث الأجهزة القديمة والصناعية
كابل سوفت (Soft Cable) هو كابل RS232 مباشر من DB9 ذكر إلى DB9 أنثى، يستخدم لنقل البيانات التسلسلية بين الكمبيوتر والأجهزة الإلكترونية القديمة. من خبرتنا التي تزيد عن 15 عاماً في صيانة الأجهزة الإلكترونية في مصر، نؤكد أن هذا الكابل هو الحل الأمثل للتعامل مع الريسيفرات القديمة، أجهزة التحكم الصناعية (PLC)، أجهزة القياس، وأنظمة الإنذار التي تعمل بمنفذ RS232 الحقيقي. يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. يتميز الكابل بأسلاك نحاسية عالية الجودة، طبقة حماية معدنية مضفرة، وموصلات DB9 مطلية بالذهب لضمان نقل بيانات موثوق وخالٍ من التداخل.
📊 المواصفات الفنية الكاملة – كابل سوفت
RS232 تسلسلي مباشر (DB9 إلى DB9)
DB9 ذكر (9 دبابيس)
DB9 أنثى (9 دبابيس)
≈ 1.8 متر (قابل للتخصيص)
كابل متقاطع (Cross) أو مستقيم (Straight) حسب الطلب
أسلاك نحاسية 24AWG، عازل PVC، طبقة حماية من النحاس المضفر + رقاقة ألومنيوم
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| RS232 (±12V) | متوافق مع معيار RS232 الأصلي | |
| 300 – 115200 – 230400 bps | حسب قدرة المنفذ والجهاز | |
| درع معدني مضفر (حماية من التداخل الكهرومغناطيسي) | تقليل الضوضاء | |
| -20°C إلى +80°C | مناسبة للورش والبيئات الصناعية | |
| ≈ 120 جرام | متين ومحمول |
📍 دليل أطراف كابل سوفت (Pinout DB9)
موصل DB9 القياسي يحتوي على 9 دبابيس. الجدول التالي يوضح الإشارات النموذجية في كابل سوفت (ترتيب مستقيم Straight – الأكثر شيوعاً):
| رقم الدبوس | الإشارة (RS232) | الوظيفة | لون السلك (تقريبي) |
|---|---|---|---|
| CD (Carrier Detect) | كشف الناقل | أبيض | |
| RXD (Receive Data) | استقبال بيانات | أخضر | |
| TXD (Transmit Data) | إرسال بيانات | برتقالي | |
| DTR (Data Terminal Ready) | جهاز الكمبيوتر جاهز | أصفر | |
| GND (Ground) | أرضي | أسود | |
| DSR (Data Set Ready) | الجهاز الخارجي جاهز | أزرق | |
| RTS (Request to Send) | طلب إرسال | بنفسجي | |
| CTS (Clear to Send) | جاهز للاستقبال | رمادي | |
| RI (Ring Indicator) | مؤشر الرنين | بني |
ملاحظة: في بعض الأجهزة، قد يكون الكابل متقاطعاً (Cross) حيث يتم توصيل RXD مع TXD والعكس. تحقق من متطلبات جهازك.
🔧 طريقة استخدام كابل سوفت خطوة بخطوة
- الخطوة 1 – التأكد من وجود منفذ COM: تأكد من أن جهاز الكمبيوتر الخاص بك يحتوي على منفذ RS232 (DB9 ذكر). الأجهزة الحديثة غالباً لا تحتوي عليه؛ يمكنك استخدام محول USB إلى RS232 مع كابل سوفت.
- الخطوة 2 – توصيل الكابل: قم بتوصيل طرف DB9 ذكر بمنفذ COM في الكمبيوتر، وطرف DB9 أنثى بالجهاز المستهدف (ريسيفر، PLC، جهاز قياس).
- الخطوة 3 – تشغيل الأجهزة: قم بتشغيل الجهاز المستهدف (والكمبيوتر بالطبع). تأكد من أن الجهاز مزود بالطاقة المناسبة.
- الخطوة 4 – تحديد منفذ COM: في نظام Windows، افتح إدارة الأجهزة وابحث عن “منافذ COM و LPT”. سترى منفذ COM (عادة COM1 أو COM2). إذا كنت تستخدم محول USB إلى RS232، فسيظهر كـ COM3 أو أعلى.
- الخطوة 5 – تشغيل برنامج التحديث: استخدم برنامج التحديث الخاص بالجهاز (مثل أداة فلاش الريسيفر، برنامج Siemens Step7، أداة تحديث PLC). اضبط سرعة الباود (عادة 9600، 19200، 115200)، عدد البتات 8، بدون تكافؤ، 1 stop bit.
- الخطوة 6 – بدء التحديث: اتبع تعليمات البرنامج. لا تفصل الكابل أثناء العملية.
نصيحة من الورشة: إذا لم يعمل الاتصال، جرب استخدام كابل متقاطع (Cross) بدلاً من المستقيم. يمكنك أيضاً استخدام جهاز اختبار بسيط (LED مع مقاومة) لتحديد إشارات TX و RX.
💻 الأجهزة المتوافقة مع كابل سوفت
هذا الكابل يدعم آلاف الأجهزة التي تستخدم منفذ RS232 القياسي. إليك أبرزها:
| فئة الجهاز | ماركات/أنواع شائعة | نوع التوصيل المطلوب |
|---|---|---|
| Strong (موديلات قديمة)، Tiger، Humax، Echostar | كابل مستقيم أو متقاطع (حسب الطراز) | |
| Siemens S7-200، Delta DVP، Mitsubishi FX، Omron CP1 | كابل متقاطع عادة | |
| Fluke، Keysight، Tektronix، UNI-T | كابل مستقيم مع دبوس 2 و 3 متصلين | |
| Honeywell، Bosch، Dahua (موديلات قديمة) | كابل مستقيم | |
| أجهزة رسم القلب (ECG)، أجهزة تحليل الدم | كابل خاص حسب الدليل | |
| محللات البروتوكول، أجهزة اختبار الألياف الضوئية | كابل مستقيم | |
| Garmin، Magellan | كابل متقاطع |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| منفذ COM غير صحيح، سرعة باود خاطئة، توصيل TX/RX معكوس، كابل تالف | افحص إدارة الأجهزة للتأكد من وجود المنفذ، جرب برنامج HyperTerminal لاختبار الإرسال والاستقبال | جرب منفذ COM آخر، غيّر سرعة الباود، جرب كابل متقاطع (عكس دبوس 2 و 3)، استخدم كابل آخر | |
| سرعة باود غير متطابقة، تداخل كهربائي، كابل طويل جداً | جرب سرعات باود مختلفة (9600، 19200، 38400، 57600، 115200) | اضبط السرعة لتتطابق مع الجهاز، استخدم كابل أقصر (أقل من 2 متر)، تأكد من عدم وجود مصادر تداخل قريبة | |
| كابل غير محمي، تداخل، مصدر طاقة غير مستقر | راقب أضواء LED على الكابل (إن وجدت)، جرب جهاز كمبيوتر آخر | استخدم كابل محمي بشكل أفضل، تأكد من مصدر طاقة الجهاز، قلل سرعة الباود | |
| ملف تحديث خاطئ، انقطاع الطاقة أثناء التحديث، كابل غير مناسب | حاول إعادة التحديث بنفس الملف، ابحث عن معلومات الاسترداد عبر الإنترنت | إذا فشل، قد تحتاج إلى مبرمجة فلاش مباشرة (مثل RT809F) لاستعادة البرنامج الثابت | |
| تعريفات مفقودة، منفذ USB تالف، محول تالف | افحص إدارة الأجهزة، جرب منفذ USB آخر، جرب محول USB آخر | تثبيت تعريفات محول USB (FTDI أو CH340)، استبدال المحول |
🔄 البدائل والمقارنات – كابل سوفت مقابل وصلات التحديث الأخرى
في الجوكر للالكترونيات، نوفر تشكيلة كاملة من كابلات التحديث. إليك مقارنة شاملة:
كابل سوفت (هذا المنتج)
وصلة جوكر 1 في 7
وصلة جوكر لتحديث الأجهزة 7 سوكت
وصلة جوكر 11 سوكت
محول USB إلى RS232 (مع كابل)
خلاصة: اختر كابل سوفت إذا كان لديك كمبيوتر قديم بمنفذ COM حقيقي وتتعامل مع أجهزة RS232 قديمة. إذا كان جهازك حديثاً ولا يحتوي على منفذ COM، فاستخدم وصلة جوكر أو محول USB إلى RS232.
📖 قاموس المصطلحات التقنية (Glossary)
RS232: معيار قديم للاتصال التسلسلي يستخدم إشارات بجهد ±12V. DB9: موصل ذو 9 دبابيس، الشكل الأكثر شيوعاً لمنافذ RS232. كابل سوفت: كابل مباشر (بدون رقاقة تحويل) يربط منفذي COM. TTL (Transistor-Transistor Logic): إشارات بمستويات 0V و 3.3V/5V. Baud Rate: سرعة نقل البيانات بالبت في الثانية. Straight Cable: كابل مباشر حيث يتم توصيل كل دبوس بالدبوس المطابق له. Cross Cable (Null Modem): كابل متقاطع حيث يتم عكس دبابيس TX و RX للسماح بالاتصال بين جهازين متشابهين.
📄 المصادر التقنية والمراجع الخارجية
للتعرف أكثر على معيار RS232 وترتيب دبابيس DB9، نوصي بالاستعانة بالمصادر التالية (DoFollow):
🌐 مصادر خارجية موثوقة (مراجع تقنية عالمية):
- Alldatasheet.com – أوراق بيانات لمنافذ RS232، موصلات DB9، ورقائق التحويل.
- Datasheet4u.com – محرك بحث متخصص لأوراق البيانات.
- Alltransistors.com – مرجع للمكونات الإلكترونية.
- Arduino Forum – مناقشات حول الاتصال التسلسلي RS232 مع Arduino.
🎓 نصائح الخبراء – من تجربتنا في ورش الجوكر
- ✔️ تحقق من ترتيب الأسلاك (Pinout): بعض الأجهزة تتطلب كابل مستقيم (Straight)، والبعض الآخر يتطلب كابل متقاطع (Cross/Null Modem). جرب النوعين إذا لم يعمل الاتصال.
- ✔️ استخدم كابل قصير (أقل من 2 متر): الكابلات الطويلة تسبب فقدان الإشارة وتداخلاً، خاصة عند السرعات العالية.
- ✔️ استخدم برنامج HyperTerminal أو PuTTY للاختبار: قبل استخدام برنامج التحديث، اختبر الاتصال عبر إرسال واستقبال أحرف بسيطة.
- ✔️ تأكد من مصدر طاقة الجهاز: بعض الأجهزة تحتاج إلى طاقة خارجية منفصلة ولا تعمل على طاقة منفذ RS232 فقط.
- ✔️ قم بتثبيت تعريفات منفذ COM بشكل صحيح: إذا كنت تستخدم محول USB إلى RS232، تأكد من تثبيت التعريف المناسب (FTDI أو CH340).
- ✔️ لا تقم بتوصيل أو فصل الكابل أثناء تشغيل الأجهزة: قد يتسبب ذلك في تلف المنفذ أو الجهاز. افصل الطاقة أولاً.
- ✔️ استخدم كابل محمي (Shielded) في البيئات الصناعية: التداخل الكهرومغناطيسي شائع في الورش والمصانع، والكابل المحمي يقلل الأخطاء.
🏆 مميزات الطلب من الجوكر للالكترونيات في مصر
✅ منتج أصلي 100% – كابل عالي الجودة مع ضمان استبدال لمدة 14 يوم. ✅ دعم فني متخصص عبر واتساب 01288929498 للإجابة على استفسارات حول ترتيب الأسلاك والتوافق مع أجهزتك. ✅ شحن سريع – يتم تجهيز الطلب وشحنه بعد يوم عمل واحد، والاستلام خلال 24–48 ساعة لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الدقهلية، المنيا، أسوان، الأقصر، سوهاج، بورسعيد، الإسماعيلية، وغيرها). ✅ أسعار تنافسية مع خصومات خاصة للفنيين وورش الصيانة.
⭐ المراجعات والتقييمات – آراء العملاء الحقيقيين
أحمد عبدالرحمن – فني صيانة أجهزة صناعية (القاهرة)
“كابل سوفت ممتاز، استخدمته لتوصيل جهاز كمبيوتر قديم بمنفذ COM مع PLC Siemens S7-200. الكابل محمي وجودة التصنيع عالية. التوصيل سريع.”
مصطفى كامل – فني صيانة رسيفرات (الإسكندرية)
“الكابل يعمل بشكل جيد مع رسيفرات Strong القديمة. كنت أتمنى لو كان الكابل أطول قليلاً. عموماً، سعر ممتاز وجودة جيدة.”
سارة خليل – مهندسة إلكترونيات (الجيزة)
“كابل متين، الموصلات مذهبة ومقاومة للصدأ. استخدمته مع جهاز قياس Fluke لنقل البيانات. أنصح به.”
إبراهيم سعيد – هاوي إلكترونيات (المنيا)
“اشتريت كابل سوفت لتوصيل جهاز GPS قديم بجهاز الكمبيوتر. عمل بشكل مثالي بعد تثبيت التعريفات المناسبة. شكراً الجوكر.”
كريم الشافعي – فني صيانة كاميرات (بورسعيد)
“استخدمته لتحديث كاميرات مراقبة Dahua القديمة. الكابل محمي والبيانات تنتقل بدون أخطاء. التوصيل لجميع المحافظات سريع جداً.”
🔗 منتجات ذات صلة – اكتشف المزيد من كابلات ووصلات التحديث
🔍 أسئلة يبحث عنها الناس (People Also Ask – Google)
- ما هو كابل سوفت؟ هو كابل RS232 مباشر (DB9 إلى DB9) يستخدم لنقل البيانات التسلسلية بين جهاز الكمبيوتر والأجهزة الإلكترونية القديمة التي تعمل بمنفذ COM.
- هل كابل سوفت يحتاج إلى تعريفات؟ لا، لأنه كابل مباشر بدون رقاقة تحويل. لكن منفذ COM نفسه يحتاج إلى تعريفات من اللوحة الأم (عادة مدمجة).
- كيف أعرف إذا كان كابل سوفت مستقيم أم متقاطع؟ يمكنك استخدام جهاز اختبار بسيط (مولتيميتر) لقياس التوصيل بين دبوس 2 و 3 على الطرفين. إذا كان دبوس 2 متصلاً بدبوس 2 فهو مستقيم، وإذا كان دبوس 2 متصلاً بدبوس 3 فهو متقاطع.
- هل يمكن استخدام كابل سوفت مع أجهزة الكمبيوتر الحديثة؟ معظم الأجهزة الحديثة لا تحتوي على منفذ COM. يمكنك استخدام محول USB إلى RS232 مع كابل سوفت.
- ما هي أقصى مسافة لكابل RS232؟ وفقاً للمعيار، أقصى مسافة هي 15 متراً، لكن عملياً يفضل استخدام كابل أقل من 2 متر لتجنب التداخل.
❓ الأسئلة الشائعة الكاملة (20 سؤالاً) – كابل سوفت
1. ما هو كابل سوفت بالضبط؟
هو كابل تسلسلي مباشر (بدون رقاقة تحويل) مزود بموصلات DB9 (ذكر إلى أنثى) يستخدم لنقل البيانات بين جهاز الكمبيوتر والأجهزة الإلكترونية القديمة عبر معيار RS232.
2. هل كابل سوفت يدعم معيار RS232 الأصلي؟
نعم، يستخدم مستويات إشارة ±12V، وهو متوافق تماماً مع معيار RS232.
3. ما الفرق بين كابل سوفت وكابل USB إلى RS232؟
كابل سوفت لا يحتوي على رقاقة تحويل ويحتاج إلى منفذ COM حقيقي. كابل USB إلى RS232 يحتوي على رقاقة تحويل ويسمح بالتوصيل عبر منفذ USB.
4. كيف أعرف إذا كان كابل سوفت مستقيم أم متقاطع (Null Modem)؟
الكابل المستقيم (Straight) يصل دبوس 2 بـ 2 و 3 بـ 3. الكابل المتقاطع (Cross) يصل دبوس 2 بـ 3 و 3 بـ 2. يمكنك اختبار ذلك بمولتيميتر.
5. هل يمكن استخدام كابل سوفت مع رسيفرات Strong القديمة؟
نعم، معظم رسيفرات Strong القديمة (مثل SR-X series) تستخدم كابل سوفت مستقيم مع سرعة 115200.
6. هل يدعم الكابل سرعات عالية مثل 115200 bps؟
نعم، يدعم جميع سرعات RS232 القياسية حتى 230400 bps، حسب قدرة المنفذ والجهاز.
7. ما هو أقصى طول موصى به للكابل؟
يوصى بطول أقل من 2 متر لضمان استقرار الإشارة. أقصى طول نظري هو 15 متراً ولكن معرض للتداخل.
8. هل الكابل محمي ضد التداخل الكهرومغناطيسي؟
نعم، يحتوي على طبقة حماية معدنية مضفرة (braided shield) لتقليل التداخل.
9. كيف أختبر أن كابل سوفت يعمل بشكل صحيح؟
قم بتوصيل الطرفين بجهازين أو استخدم حلقة توصيل (loopback) بتوصيل دبوس 2 بـ 3 على نفس الموصل، ثم استخدم برنامج HyperTerminal لكتابة أحرف ورؤيتها تنعكس.
10. هل يمكن استخدام الكابل مع أجهزة TTL (3.3V/5V) مباشرة؟
لا، كابل سوفت يستخدم إشارات ±12V. لا تقم بتوصيله مباشرة بدوائر TTL لأن ذلك قد يتلفها. استخدم محول مستوى إشارة (level shifter) أو وصلة جوكر بدلاً من ذلك.
11. ما هي علامات تلف الكابل؟
انقطاع في الأسلاك (لا يوجد اتصال)، تلف في الموصلات، تداخل شديد (بيانات مشوشة).
12. هل يمكن استخدام الكابل مع أجهزة PLC مثل Siemens S7-200؟
نعم، S7-200 يستخدم كابل RS232 متقاطع (Null Modem) عادةً. قد تحتاج إلى محول PPI إذا كان البروتوكول خاصاً.
13. كيف أضبط إعدادات المنفذ في Windows؟
افتح إدارة الأجهزة، ابحث عن منفذ COM، انقر بزر الماوس الأيمن، اختر خصائص، ثم إعدادات المنفذ. اضبط السرعة، البتات، التكافؤ، إلخ.
14. ما هي مدة الضمان على الكابل؟
ضمان 14 يوم ضد عيوب التصنيع (أسلاك مقطوعة، موصلات تالفة) من الجوكر للالكترونيات.
15. كم تكلفة الشحن داخل مصر؟
تبدأ من 50 جنيهاً، وقد تكون مجانية للطلبات التي تزيد عن 500 جنيه (حسب العروض).
16. هل يمكن شراء الكابل بالجملة بأسعار مخفضة؟
نعم، اتصل بنا عبر الواتساب لمعرفة أسعار الجملة للورش ومراكز الصيانة.
17. هل الكابل مناسب للمبتدئين؟
نعم، سهل الاستخدام، لكنه يتطلب بعض المعرفة بمنافذ COM وإعدادات البرامج. الدعم الفني متاح عبر واتساب.
18. ماذا أفعل إذا كان جهاز الكمبيوتر لا يحتوي على منفذ COM؟
يمكنك شراء محول USB إلى RS232 (متوفر في الجوكر للالكترونيات) واستخدامه مع كابل سوفت.
19. هل يمكن استخدام الكابل لنقل البيانات بين جهازي كمبيوتر؟
نعم، باستخدام كابل متقاطع (Null Modem) وبرنامج مثل HyperTerminal أو Laplink.
20. أين أجد فيديو تعليمي لاستخدام كابل سوفت؟
لدينا فيديوهات على قناة الجوكر للالكترونيات في يوتيوب، أو اطلب رابطاً عبر واتساب 01288929498.
